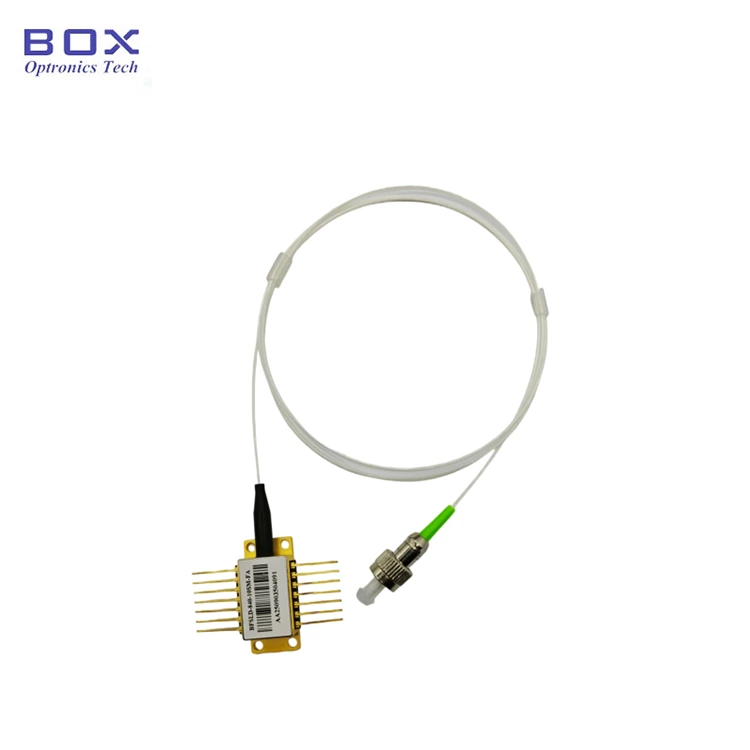

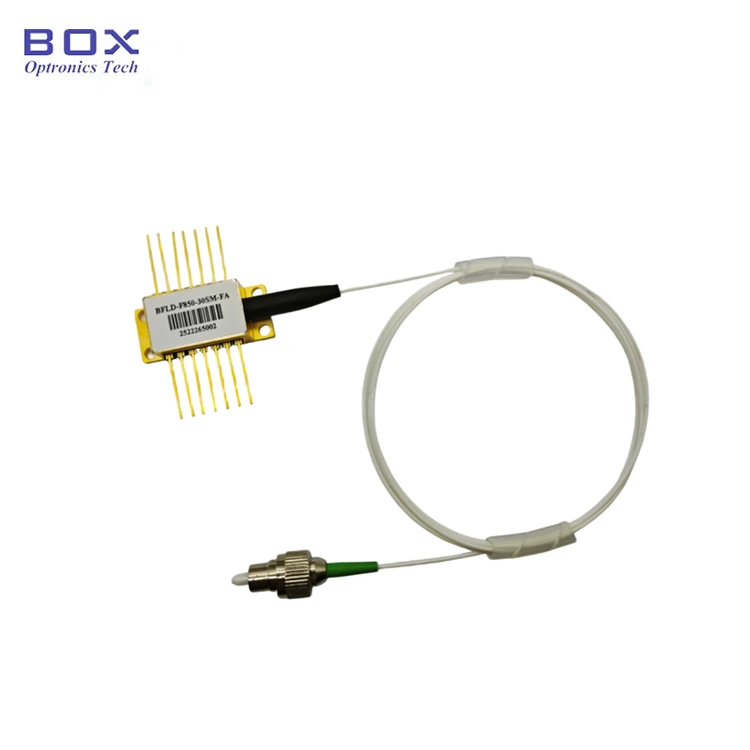

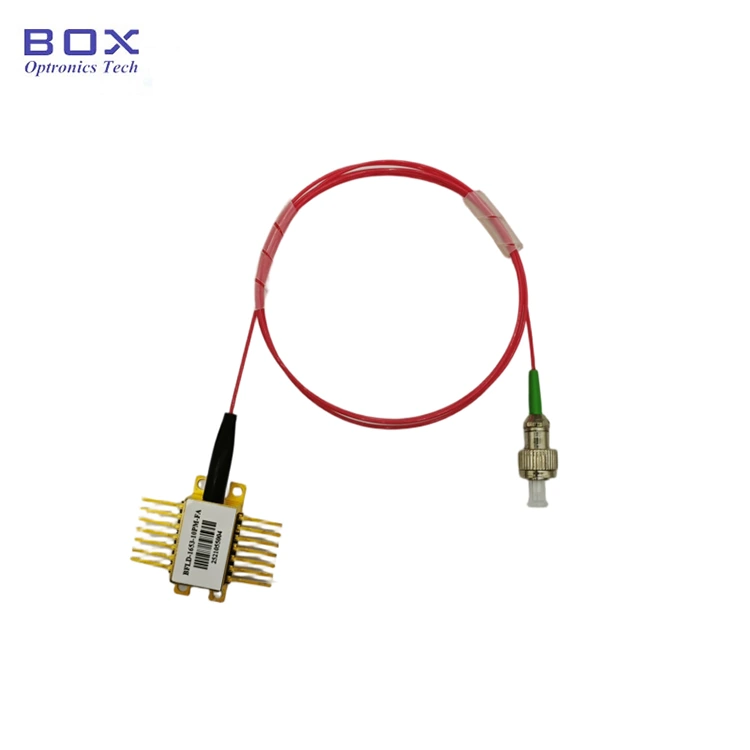

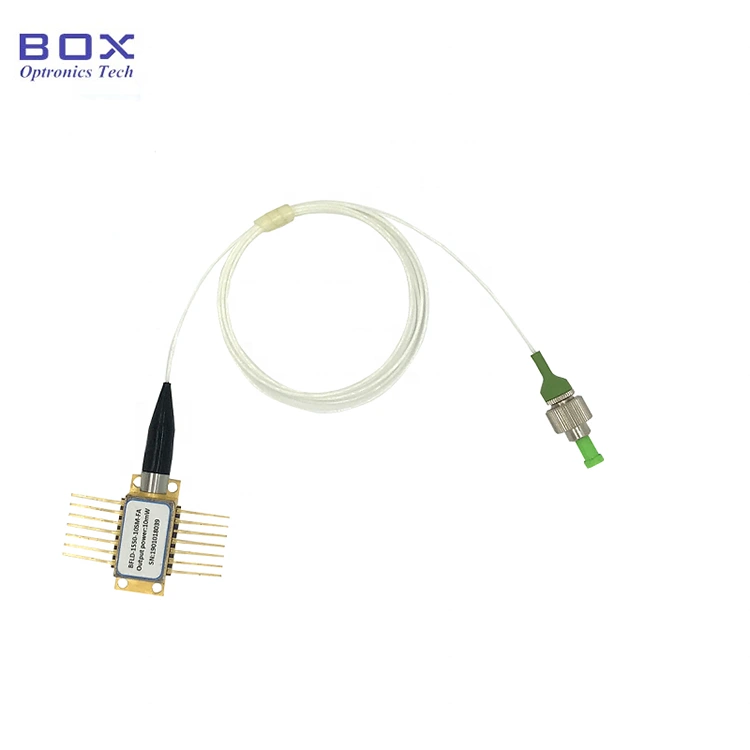

CATV用DWDM 14PINバタフライアナログレーザーを設計 高度なアナログチップ、光アイソレータ、および 10mW の出力電力を備えています。パッケージ化された 内蔵の熱電冷却器 (TEC) とモニターフォトダイオードにより、 優れた直線性、低歪み、および優れた波長安定性を備えています。 DWDM グリッド。ピンのはんだ付けが必要な場合、はんだ付け温度は次のとおりです。 はんだ付け時間は 260°C を超えてはならず、はんだ付け時間は 10 秒を超えてはなりません。
|
パラメータ |
シンボル |
状態 |
分。 |
典型的。 |
最大。 |
ユニット |
|
動作波長 |
λ |
ITUグリッド |
ITUグリッドを参照 |
nm |
||
|
光出力パワー |
PF |
- |
6 |
- |
20 |
mW |
|
閾値電流 |
ITH |
25℃ |
- |
- |
20 |
ミリアンペア |
|
動作電流 |
眼圧 |
- |
- |
- |
120 |
ミリアンペア |
|
動作電圧 |
VOP |
25℃ |
- |
- |
2.5 |
V |
|
サイドモード抑制 比率 |
SMSR |
- |
30 |
- |
- |
dB |
|
光学的リターンロス |
オーラル |
- |
40 |
- |
- |
dB |
|
光絶縁 |
ISO |
25℃ |
30 |
- |
- |
dB |
|
分極消滅 比率 |
ER |
PMファイバー |
18 |
- |
- |
dB |
|
MPD 暗電流 |
ID |
IOP=0mA、VRM=5V |
- |
- |
0.2 |
μA |
|
MPD 電流に対する相対値 出力電力 |
- |
VRM=5V |
10 |
- |
200 |
mA/W |
|
TEC電圧 |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
帯域幅 |
BW |
- |
- |
2.5 |
- |
GHz |
|
サーミスタ抵抗 |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
サーミスタのB値 |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|
搬送波対雑音比 |
CNR |
- |
55 |
- |
- |
dB |
|
合成二次 |
CSO |
- |
- |
- |
-55 |
dBm |
|
複合三拍子 |
- |
- |
- |
- |
-64 |
dBc |
● ファイバータイプはSMF-28eです またはPMF-1550。
● 出力電力 10mW またはカスタマイズ;
● 14ピン TECとモニターPDを備えたBTFパッケージ。
● 光ファイバー通信;
● DWDM システム。
● CATV伝送;
● 臨床検査装置。
● ITU グリッド チャネル番号付け
|
チャネル |
波長 (nm) |
チャネル |
波長 (nm) |
チャネル |
波長 (nm) |
|
64 |
1526.44 |
47 |
1539.77 |
30 |
1553.33 |
|
63 |
1527.22 |
46 |
1540.56 |
29 |
1554.13 |
|
62 |
1527.99 |
45 |
1541.35 |
28 |
1554.94 |
|
61 |
1528.77 |
44 |
1542.14 |
27 |
1555.75 |
|
60 |
1529.55 |
43 |
1542.94 |
26 |
1556.56 |
|
59 |
1530.33 |
42 |
1543.73 |
25 |
1557.36 |
|
58 |
1531.12 |
41 |
1544.53 |
24 |
1557.17 |
|
57 |
1531.90 |
40 |
1545.32 |
23 |
1558.98 |
|
56 |
1532.68 |
39 |
1546.12 |
22 |
1559.79 |
|
55 |
1533.47 |
38 |
1546.92 |
21 |
1560.61 |
|
54 |
1534.25 |
37 |
1547.72 |
20 |
1561.42 |
|
53 |
1535.04 |
36 |
1548.51 |
19 |
1562.23 |
|
52 |
1535.82 |
35 |
1549.32 |
18 |
1563.05 |
|
51 |
1536.61 |
34 |
1550.12 |
- |
- |
|
50 |
1537.40 |
33 |
1550.92 |
- |
- |
|
49 |
1538.19 |
32 |
1551.72 |
- |
- |
|
48 |
1538.98 |
31 |
1552.52 |
- |
- |

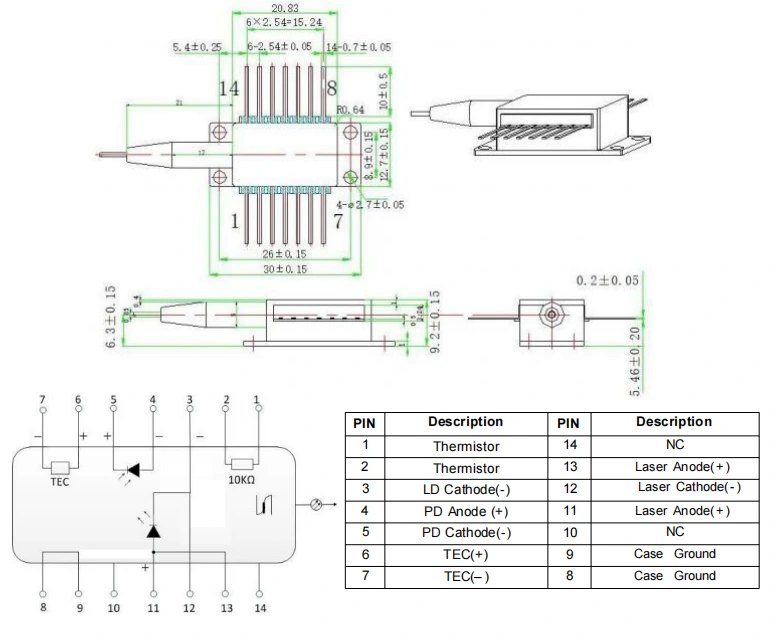

● タイプ 1 パッケージ図&PIN-OUT 定義(単位:mm):DWDM 14PIN CATV用バタフライアナログレーザー

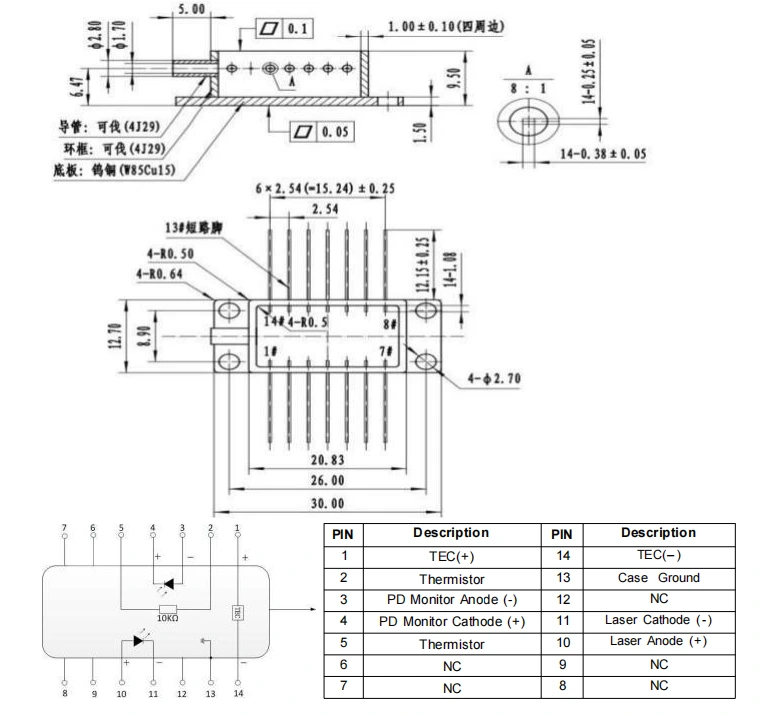

● タイプ 2 パッケージ図&PIN-OUT 定義(単位:mm)-DWDM 14PIN CATV用バタフライアナログレーザー
|
名前 |
波長 |
出力電力 |
ファイバーの種類 |
コネクタ |
ピン配列 |
|
BFLD |
-CHXX |
-XX |
-XX |
-XX |
X |
|
DWDM |
CH34:1550.12nm CH59:1530.33nm CHXX:DWDM |
10:10mW カスタマイズされた |
SM :シングルモード 午後 :偏光 維持する |
FA: FC/APC SA: SC/APC 他の |
NULL:タイプ 1 2:タイプ2 |
例: BFLD-CH56-10SM-FA
(注文情報: CATV 用 DWDM 14PIN バタフライ アナログ レーザー、CH56: 1532.68nm、10mW 出力、SM ファイバー、FC/APC コネクタ、タイプ 1 ピン配列)。
その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com
● 見積条件
(1) 例:
DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。
(2) DAP:
アカウントをお持ちでない場合は、送料を前払いしてください。 製品。
(3)その他
● 支払い条件
PayPalとT/Tが利用可能です。
製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）
国際物流には 3 ～ 5 営業日かかる場合があります。
● ESD 保護:このデバイスは 静電気に敏感。したがって、厳密な静電気防止対策を講じる必要があります。 梱包、輸送、使用中に遵守してください。さらに、 電源サージを防ぐための予防措置を講じる必要があります。 デバイスに永久的な損傷を与える可能性があります (例: 適切な機器を確認するなど) 接地し、静電気防止用リストストラップを着用してください)。
● ピンのはんだ付け要件: ピンの場合 はんだ付けする必要があり、はんだ付け温度は 260°C を超えてはなりません。 はんだ付け時間は 10 秒を超えてはなりません。特に注意してください。 以下: はんだ付けプロセス中、デバイスは電源が入っていない状態にする必要があります。 はんだごては適切に接地されている必要があります。
● 電流の印加: 電源投入時 チップに損傷を与える危険があるため、大電流を直接印加しないでください。 代わりに、チップのしきい値に近い電流レベルでデバイスに電源を投入します。 その後、希望の値になるまで電流を少しずつ増加させます。 レベルに達しています。

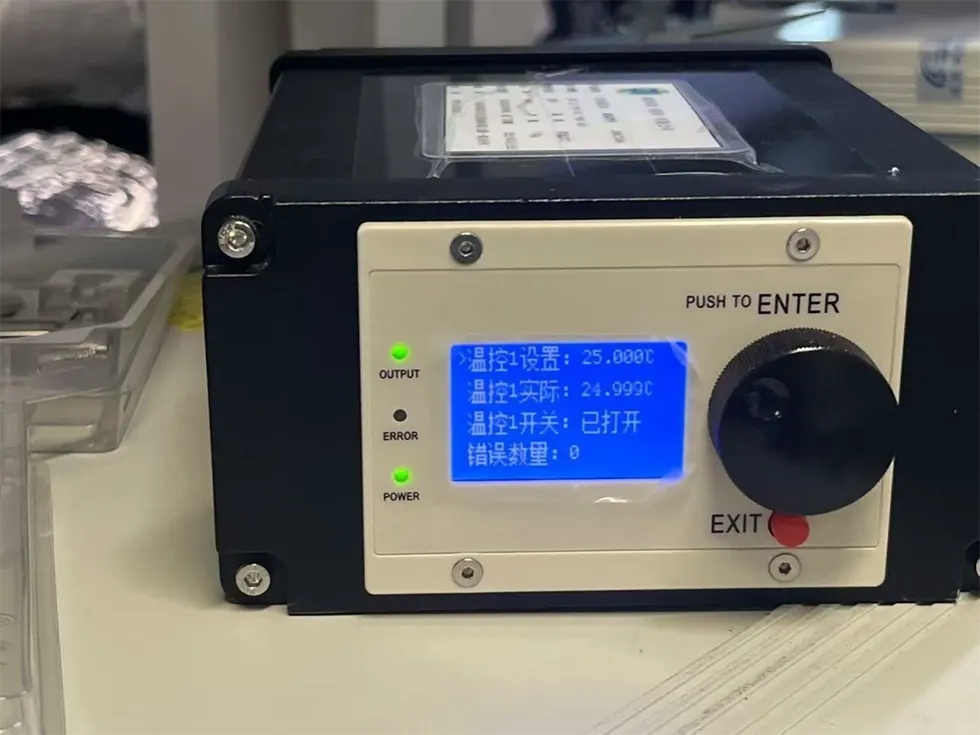

● TEC クーラー:すべてのコンポーネントの電源を入れる前に、 まずクーラーを作動させてから、段階的な電源投入手順を実行して、 チップの過熱や過負荷を防ぎます。
●保証期間：
人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。
● 無料保証の除外事項:
無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：
(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。
(2) お客様の誤った操作による故障。
(3) 人為的ミスによる明らかな物理的損傷。
(4) 不正な分解、改造、修理を行うこと。
(5) ハウジング上の保証ラベルが変更されているか不完全である。
(6) 輸送中の破損、紛失。
