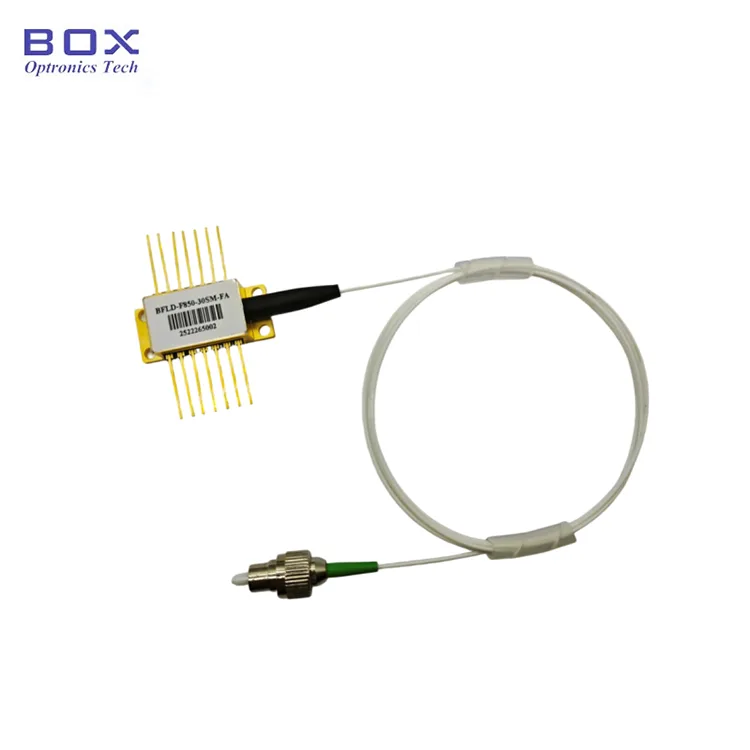

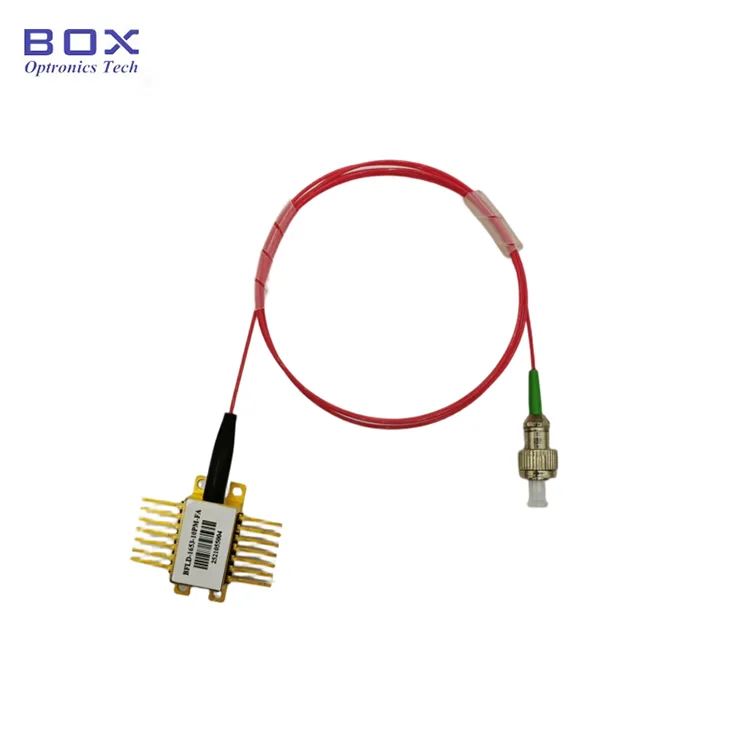

Box Optronics は、要求の厳しい光通信、センシング、テスト アプリケーション向けに設計されたプレミアム ファイバー結合レーザー ソースである 1310nm 100mW DFB レーザーを提供します。このデバイスは、多重量子井戸 (MQW) 分布フィードバック (DFB) 構造を備えており、優れた波長安定性、高いサイドモード抑制比、および最大 120mW のシングルモード ファイバ出力を実現します。
このレーザーは、統合された TEC クーラー、サーミスター、光アイソレーター、モニター フォトダイオードを備えた標準 14 ピン バタフライ パッケージに収められており、OC-48 ピン配列規格と互換性があります。高出力テスト システム、光ファイバー センシング ネットワーク、次世代通信システムのいずれの場合でも、Box Optronics は厳格な品質管理とグローバルな技術サポートに裏付けられた信頼性の高いパフォーマンスを提供します。
● 高い光出力: 最大 120mW (代表値) (SM ファイバー)
● 優れた波長安定性を実現する多重量子井戸 (MQW) DFB 構造
● 高サイドモード抑制比 (SMSR): >35dB (代表値)
● 後方反射保護のための内蔵光アイソレーター
● 正確な波長制御を実現する統合型 TEC クーラーとサーミスター
● リアルタイム電力監視用のモニターフォトダイオード
● シングルモード (SM) または偏波保持 (PM) ファイバーのオプション
● 標準 FC/APC ファイバー コネクタ (カスタマイズ可能)

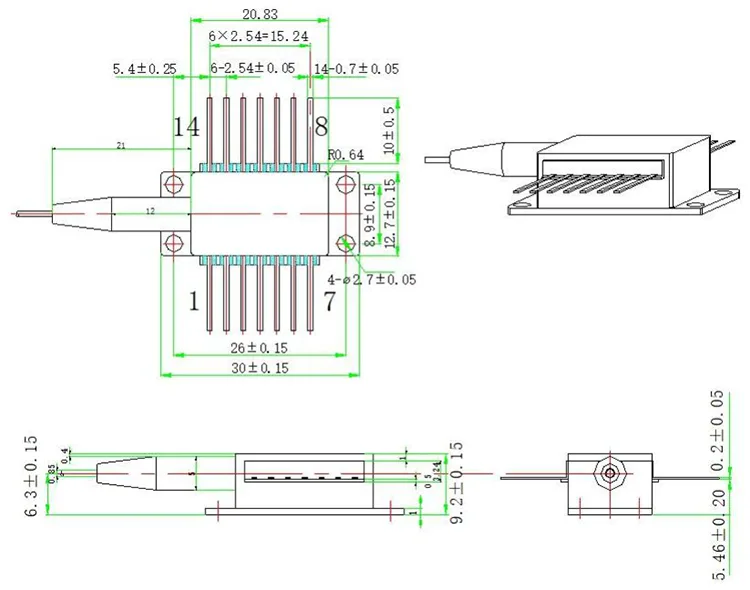

● OC-48 ピン配列互換の業界標準 14 ピン バタフライ パッケージ
● 高出力の光学試験および測定システム
● 光ファイバー通信トランスミッターおよびトランシーバー
● 光増幅器のシードソース
● FMCW LiDAR
● 研究開発研究所
● 産業プロセスの監視と制御
|
パラメータ |
シンボル |
状態 |
分。 |
最大。 |
ユニット |
|
レーザー順電流 |
もし |
CW |
- |
400 |
ミリアンペア |
|
逆電圧 |
VR |
CW |
- |
-2.0 |
V |
|
ESD電圧 |
ESD |
- |
500 |
- |
V |
|
動作温度 |
トップ |
ケース温度 |
0 |
+70 |
℃ |
|
保管温度 |
TSTG |
周囲温度 |
-40 |
+85 |
℃ |
|
パラメータ |
シンボル |
状態 |
分。 |
典型的。 |
最大。 |
ユニット |
|
動作波長 |
λC |
CW、25℃ |
1300 |
1310 |
1320 |
nm |
|
光出力パワー(SM) |
PF |
SMファイバー |
90 |
120 |
- |
mW |
|
光出力パワー(PM) |
PF |
PMファイバー |
70 |
90 |
- |
mW |
|
閾値電流 |
ITH |
25℃ |
14 |
20 |
50 |
ミリアンペア |
|
動作電流 |
眼圧 |
CW |
- |
250 |
400 |
ミリアンペア |
|
動作電圧 |
VOP |
25℃ |
- |
- |
3.0 |
V |
|
サイドモード抑圧比 |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC電流 |
アイテック |
- |
-1.5 |
- |
2.5 |
A |
|
TEC電圧 |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
サーミスタ抵抗 |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
サーミスタのB値 |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|

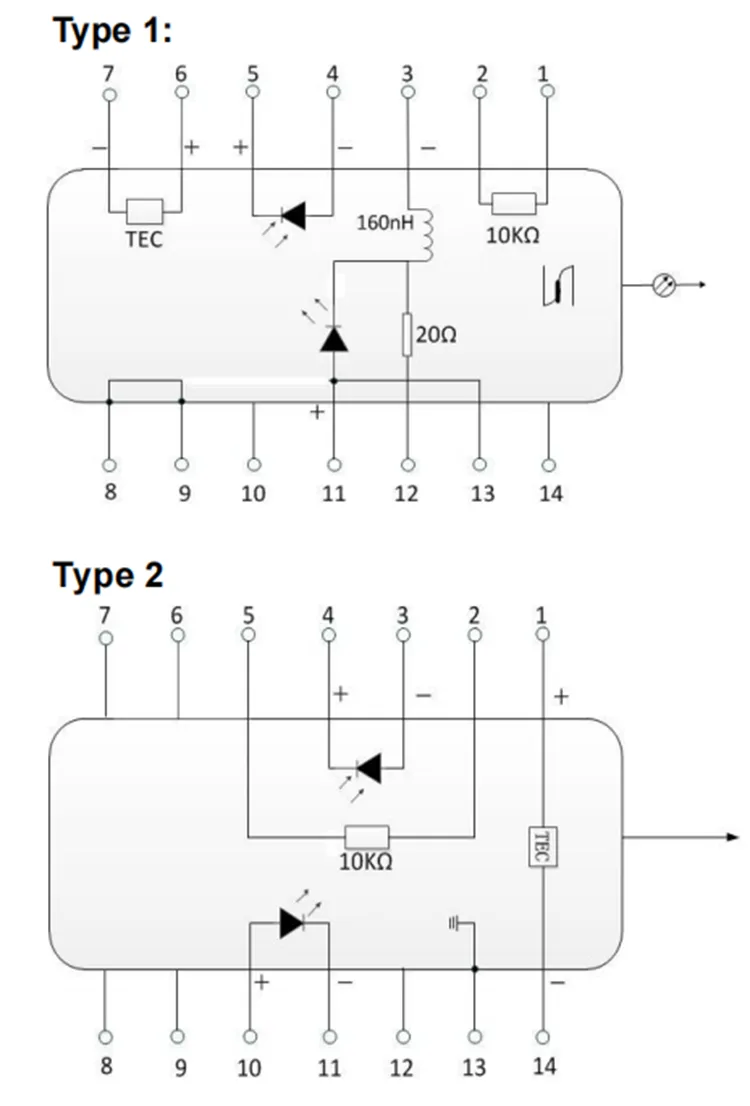

ピン |
説明 |
ピン |
説明 |
|
1 |
サーミスター |
14 |
NC (接続なし) |
|
2 |
サーミスター |
13 |
レーザーアノード (+) |
|
3 |
LDカソード(-) |
12 |
レーザーカソード (-) |
|
4 |
PDアノード(+) |
11 |
レーザーアノード (+) |
|
5 |
PD カソード (-) |
10 |
NC (接続なし) |
|
6 |
テック(+) |
9 |
ケースアース |
|
7 |
テック(-) |
8 |
ケースアース |
ピン配置定義 (Type2)
|
ピン |
説明 |
ピン |
説明 |
|
1 |
テック(+) |
14 |
テック(-) |
|
2 |
サーミスター |
13 |
ケースアース |
|
3 |
PDモニターアノード(-) |
12 |
NC (接続なし) |
|
4 |
PDモニターカソード(+) |
11 |
レーザーカソード (-) |
|
5 |
サーミスター |
10 |
レーザーアノード (+) |
|
6 |
NC (接続なし) |
9 |
NC (接続なし) |
|
7 |
NC (接続なし) |
8 |
NC (接続なし) |
● ✓ 10年以上のプロフェッショナルなレーザーダイオード製造経験
● ✓ 出荷前に全数テストによる厳格な品質管理
● ✓ 安定した大量配送能力を備えた競争力のある価格設定
● ✓ 波長、パワー、ファイバー、パッケージの柔軟なカスタマイズ オプション
● ✓ 7 時間×24 時間のテクニカル サポートと迅速な対応
● ✓ 評価用のサンプルテストが利用可能
● ✓ ISO9001:2015認証を受けた品質マネジメントシステム
● ✓ DHL、UPS、FedEx 速達による世界各地への発送
BFLD - XXXX - XX - XX - X
|
分野 |
コード |
説明 |
|
製品シリーズ |
BFLD |
バタフライ DFB レーザー ダイオード |
|
波長 |
1310 |
中心波長 1310nm (他の波長も利用可能) |
|
出力電力 |
1H |
100mWクラスのハイパワー(10:10mW、20:20mW、1H:100mW) |
|
ファイバーの種類 |
SM/PM |
SM: シングルモードファイバー | PM: 偏波保持ファイバー |
|
コネクタ |
FA/SA |
FA: FC/APC | SA: SC/APC |その他：カスタムリクエスト |
|
ピン配列のタイプ |
1 / 2 |
タイプ 1 |タイプ2 |
例:BFLD-1310-1HPM-FA2
1310nm 100mW DFB14 ピンバタフライ レーザー ダイオード、PM ファイバー、FC/APC コネクタ、タイプ 2 ピン配列
● 中心波長: 1270~1650nm (カスタム波長も利用可能)
● 出力電力: 10mW、20mW、その他
● ファイバータイプ: シングルモードファイバー、偏波保持ファイバー
● ファイバーの長さ: 1m、1.5m、2m (カスタム長)
● コネクタのタイプ: FC/APC、FC/UPC、SC/APC、LC/APC、ベアファイバー
● ピン配置構成: タイプ 1、タイプ 2
カスタム要件については、弊社の営業チームにお問い合わせください。
電子メール: sales06@boxoptronics.com
電話番号: +86-13322933691
ウェブサイト: www.boxphotonics.com
各ユニットには、測定されたパフォーマンスパラメータを文書化した包括的なテストレポートが同梱されています。テストシートには、詳細な仕様、性能曲線、注意事項が含まれています。
● 各ユニットに個別のテストレポートが付属
● 提供される典型的なスペクトルおよびパワー曲線
● EXW (Ex Works): DHL/UPS/FedEx アカウントをお持ちの場合にお勧めします。私たちはあなたのアカウントを使用して発送します。送料は当社が負担いたしません。
● DAP (その場で配達): 宅配便アカウントをお持ちでない場合は、前払いの運賃で配送を手配できます。
● その他の条件: ご相談させていただきます。
● PayPal: サンプルや少量の注文に対する迅速かつ安全な支払い
● T/T (銀行振込): 通常の製造注文の標準的な支払い方法
● Alibaba Trade Assurance: 購入者保証によるオンライン取引の安全な注文保護
● 柔軟な支払い条件: 長期パートナーまたは戦略的パートナーについては交渉可能
● 標準生産: ～ 10 営業日
●在庫のある商品：出荷までに2〜3営業日
● カスタム構成: 15 ～ 20 営業日
● 大量注文: 生産スケジュールについてはお問い合わせください。
● 国際配送: 3～5 営業日 (DHL/UPS/FedEx Express)
● お急ぎサービス: リクエストに応じて利用可能 (追加料金が適用される場合があります)
このデバイスは静電気に敏感です。梱包、輸送、使用時には静電気防止対策を厳守する必要があります。そうしないと、デバイスに永久的な損傷が生じる可能性があります。
● 取り扱うときは、必ず静電気防止用リスト ストラップを着用してください。
● 適切に接地された静電気防止マットの上で作業してください。
● すべての機器が適切に接地されていることを確認してください
● ピンやファイバーコネクタに直接触れないようにしてください。
● 安定化された低ノイズ電流源を使用する
● 損傷を防ぐために適切な電流制限を実装します。
● 電源サージや電圧スパイクを回避する
● 最大順電流定格を決して超えないでください。
● レーザー電流を印加する前に、必ず TEC 冷却をオンにしてください。
● ファイバーを過度に曲げないでください。
● ファイバーピグテールを引っ張ったり、ねじったりしないでください。
● 接続前にファイバーコネクタを清掃してください
● コネクタを使用しないときは、必ずダスト キャップを使用してください。
● 使用前にファイバー端面に損傷がないか検査してください
● 最適なパフォーマンスを得るには、デバイスを適切なヒートシンクに取り付けてください
● パッケージとヒートシンク間の熱接触が良好であることを確認します。
● 熱伝導を良くするためにサーマルインターフェースマテリアル（サーマルグリース/パッド）を使用します。
● 信頼性を確保するために、指定された温度範囲内で動作します。
● 波長を安定させるために十分なウォームアップ時間を確保します。
