1064nm 200mW DFB バタフライ レーザー ダイオード

目次

1 1064nmの導入 200mW DFB バタフライ レーザー ダイオード

2 技術仕様

3 製品の特徴

4 代表的な用途

5 製品詳細

6 注文情報

7 データシートとテストシート

8 お見積りとお支払い条件

9 リードタイム

10 操作上の注意

11 品質保証と アフターサービス

製品紹介

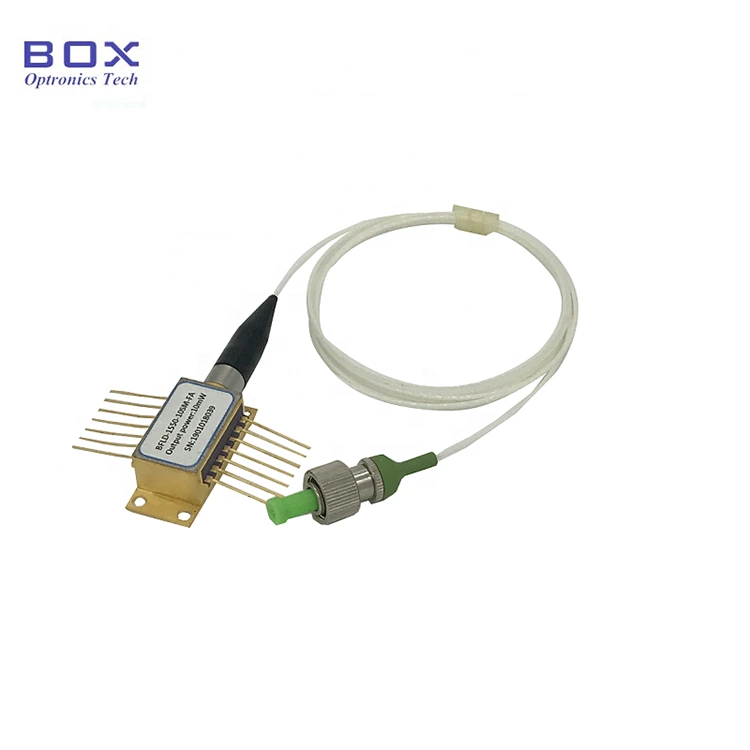

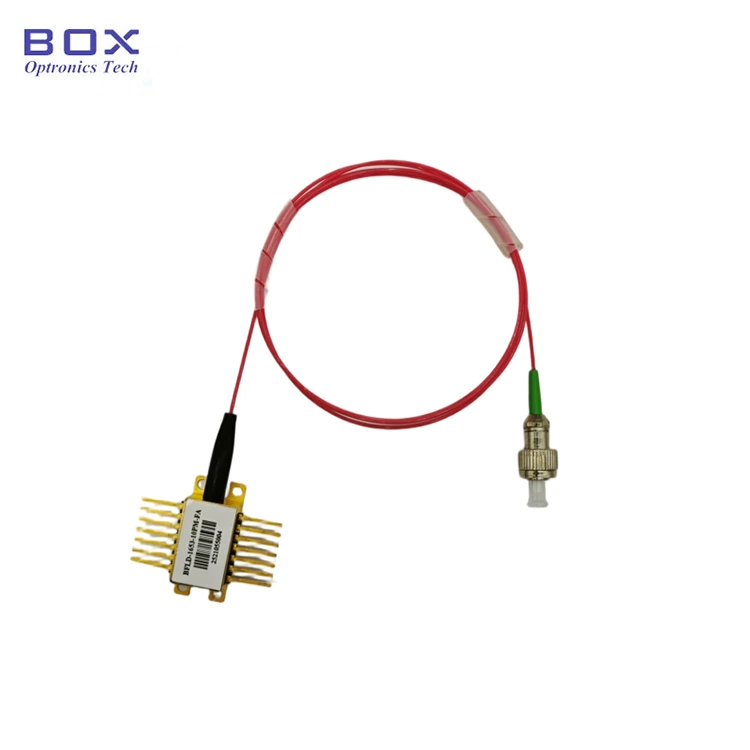

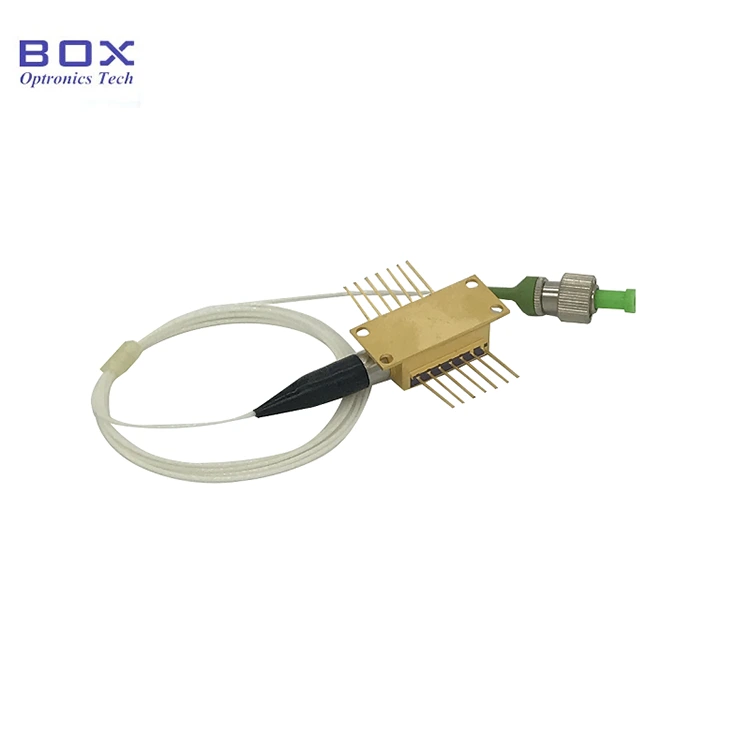

1064nm 200mW DFB バタフライ レーザー ダイオード 多重量子井戸DFB構造と14ピンバタフライパッケージを採用。 +/-2nm 波長許容差。 TEC、モニターフォトダイオード、および サーミスタ、SM Hi1060 または PM980 ファイバーをサポート、標準出力 200mW 力。シードソース、分光法、光学センシングに最適です。 ESD保護に注意してください。 絶対最大定格を超えないようにしてください。

製品 仕様

製品の特徴

● SMファイバー またはPMファイバーピグテール。

● 200mWの高出力電力。

● 高い信頼性。

● 14ピン 熱電素子を備えた BTF パッケージ クーラーとモニターフォトダイオード。

製品の用途

● レーザーのシードソース。

● 分光法;

● 光学センシング。

製品詳細

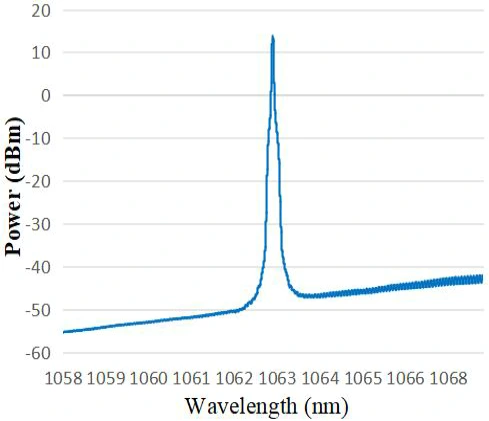

● 一般的なスペクトル: 1064nm、+/-2nm WL 許容差。

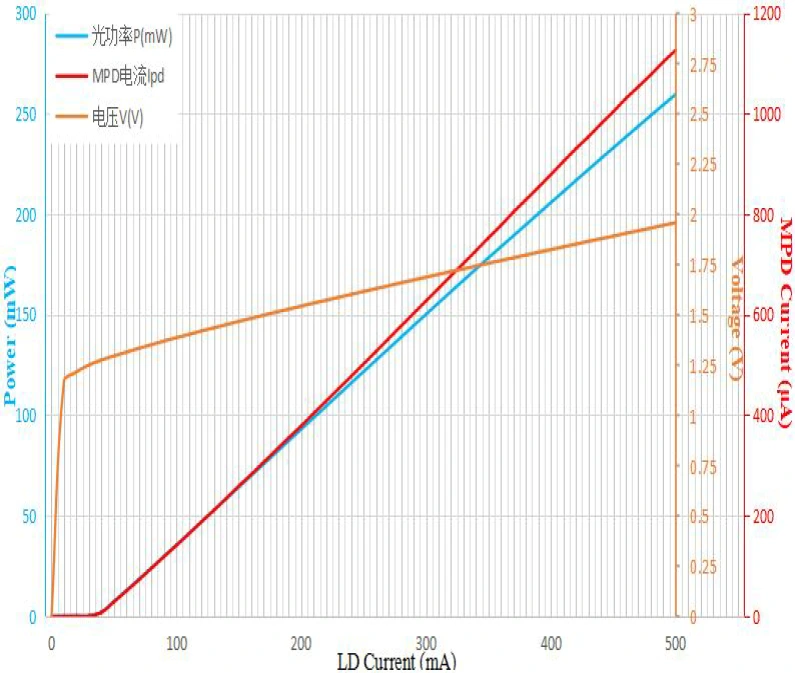

●PIV

●標準付属品

*スタンドアロンデバイス;ドライバーは内蔵されていません (外部ドライバーはオプション)。

注文 情報

例: BFLD-1064-2HPM-FA

(注文情報: 1064nm 200mW DFB バタフライ レーザー ダイオード、PM ファイバー付き、 FC/APC コネクタ、ポンプ ピン)。

その他のカスタマイズ要件については、sales06@boxoptronics.com までお問い合わせください。

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● このデバイスは静電気に敏感です。したがって、厳守 梱包時に静電気防止対策が必要であるため、 輸送、使用方法。さらに、予防策を講じる必要があります。 電源サージが発生すると、電源サージに永久的な損傷が生じる可能性があります。 （例：機器の適切な接地を確保し、静電気防止用具を着用する） リストストラップ）。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスは電源が入っていない状態にし、はんだごてが適切に動作している必要があります。 接地された。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
