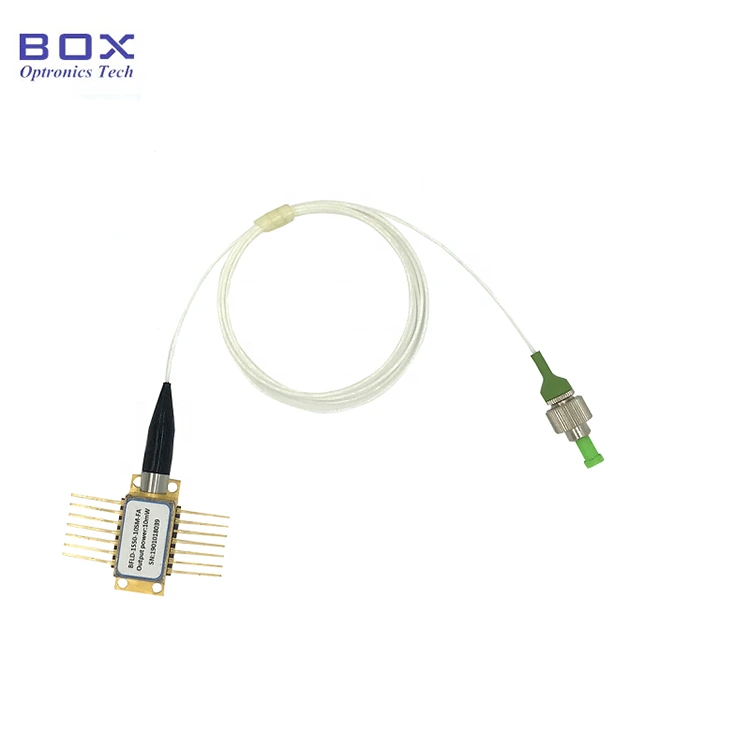

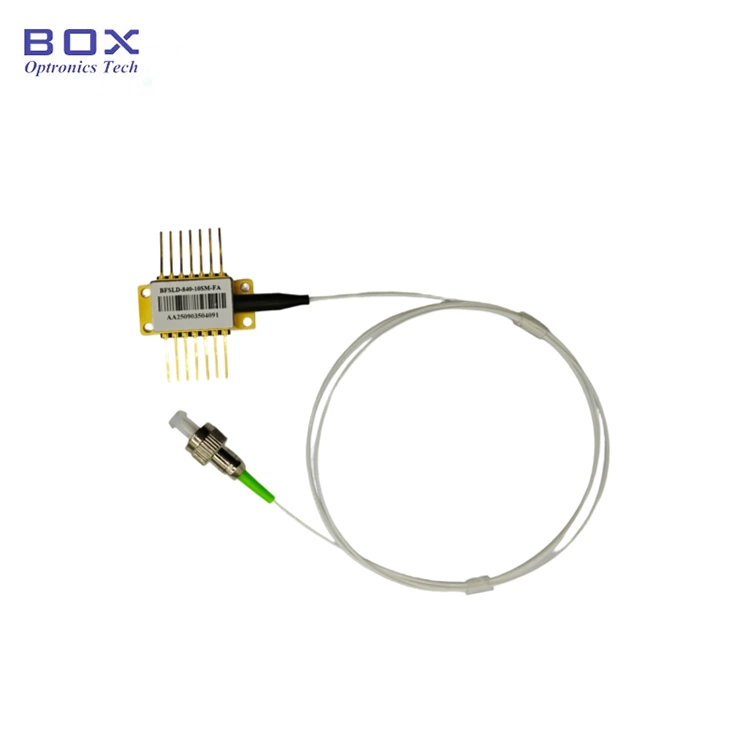

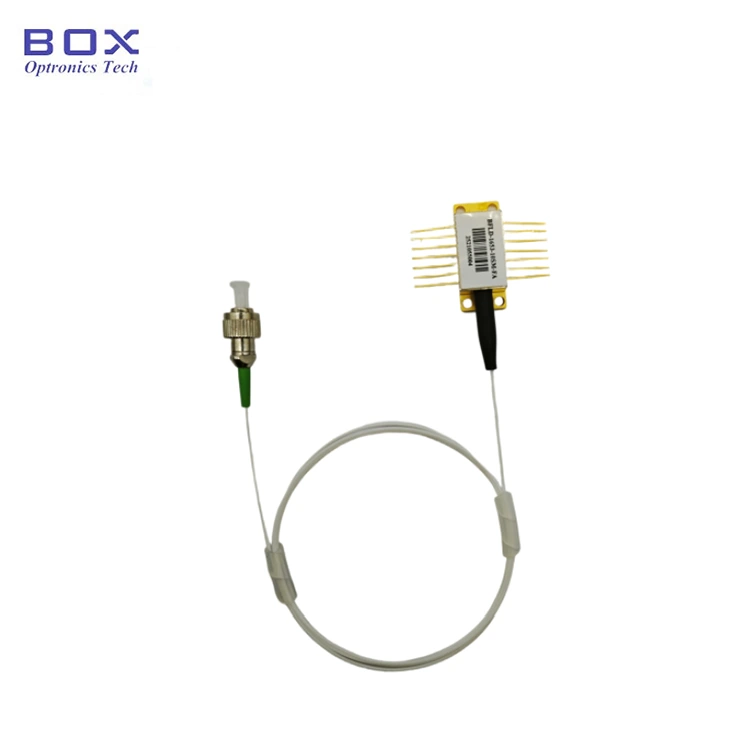

10mW C+L バンド DWDM DFB レーザーダイオード

専門のオプトエレクトロニクス部品メーカーである Box Optronics は、DWDM システム、光ファイバーセンシング、高精度レーザー光源アプリケーション向けに、±0.2nm の波長精度を備えた高精度分布フィードバックレーザーである 10mW C+L バンド DWDM DFB レーザーダイオードを提供しています。 C バンドと L バンドの両方にわたる 1527.22nm (C63) から 1610.92nm (L61) までのオプションの超広波長範囲を備えたこのレーザーは、10mW CW 光出力パワーを提供します。業界標準の 14 ピンバタフライパッケージに収められており、熱電冷却器 (TEC)、サーミスター、モニターフォトダイオード、および内蔵光アイソレータが組み込まれています。

お問い合わせを送信

製品説明

製品概要 - 10mW C+L バンド DWDM DFB レーザーダイオード

Box Optronics の 10mW C+L バンド DWDM DFB レーザーダイオードは、オプションで 1527.22 ～ 1610.92nm の C+L バンド波長を備え、±0.2nm の波長精度と 10mW の光出力を備えた高精度波長レーザー光源です。 TEC、サーミスター、モニターフォトダイオード、光アイソレーターを標準の 14 ピンバタフライパッケージに統合し、安定した波長制御、低ノイズ動作、容易な OEM システム統合を実現します。 DWDM 通信システム、ファイバーセンシング、および精密な光学機器向けに設計されています。

主な特長 - 10mW C+L バンド DWDM DFB レーザーダイオード

· C+L バンド波長 (オプション): 1527.22nm (C63) ～ 1610.92nm (L61)

· ハイサイドモード抑制比: 最小 40dB、標準 50dB (CW)

· 低い相対強度ノイズ (RIN): ≤ -145dB/Hz (20-1000MHz)

· 内蔵光アイソレータ: ≥30dB アイソレーション

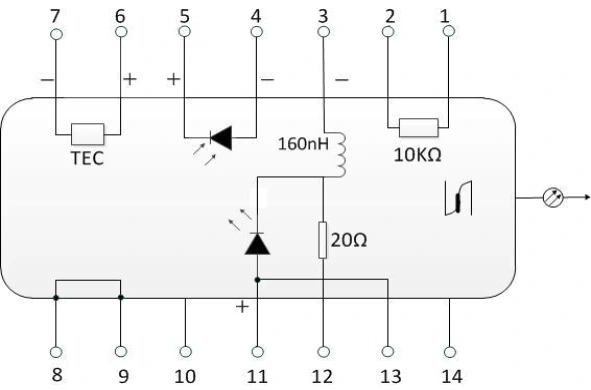

· 波長安定化のための統合された熱電クーラー (TEC) と 10kΩ サーミスター

· ファイバーオプション: SMF-28e シングルモードまたは PM1550 偏波保持ファイバー

· 標準 FC/APC ファイバーコネクタ、またはカスタマイズされた

· 出力電力モニタリング用に統合されたモニターフォトダイオード

· Telcordia GR-468 信頼性認定、RoHS 準拠

代表的なアプリケーション - 10mW C+L バンド DWDM DFB レーザーダイオード

· C バンドと L バンドにわたる高密度波長分割多重 (DWDM) 伝送システム

· 電気通信ネットワーク用の DWDM トランスミッタモジュールおよびトランスポンダカード

· 温度、ひずみ、振動測定用の光ファイバーセンシングシステム

· 光スペクトル分析と波長基準源

· 光学コンポーネントのテストおよび特性評価装置

· フォトニクスおよび光通信研究所での研究開発

· 通信伝送機器およびテスト機器への OEM 統合

製品仕様 - 10mW C+L バンド DWDM DFB レーザーダイオード

絶対最大定格

パラメータ	シンボル	状態	分。	典型的。	最大。	ユニット
保管温度	つ	-	-40	-	85	℃
動作ケース温度	トップ	-	-20	-	70	℃
順電流	もし	CW	-	-	200	ミリアンペア
レーザー逆電圧	VLR	-	-	-	2	V
PD順電流	IFPD	-	-	-	5	ミリアンペア
PD逆電圧	VRPD	-	-	-	10	V
TEC電流	アイテック	-	-	-1.5	+1.5	A
TEC電圧	VTEC	-	-	-3.5	+3.5	V

光学特性 (T = 25°C レーザー温度)

パラメータ	シンボル	試験条件	分。	典型的。	最大。	ユニット
中心波長	λc	TL=15～35℃、CW	選択したチャンネルに表示されます			nm
ピーク光出力パワー	PO	-	10	-	-	mW
スペクトル線幅	ＬＷ	半値幅	-	3	5	MHz
サイドモード抑制比	SMSR	CW	40	50	-	dB
光絶縁	-	-	30	-	-	dB
相対強度ノイズ	リン	20～1000MHz	-	-	-145	dB/Hz
波長ドリフト (EOL)	Δλ	25年の寿命	-	-	±0.1	nm
波長温度係数	Δλ/ΔT	TEC 15℃～35℃	-	0.09	-	nm/℃
波長電流係数	Δλ/ΔI	-	-	0.01	-	nm/mA

電気的特性 (T = 25°C レーザー温度)

パラメータ	シンボル	試験条件	分。	典型的。	最大。	ユニット
閾値電流	Ith	-	-	10	35	ミリアンペア
斜面効率	η	PO=10mW、CW	0.05	0.13	0.2	mW/mA
動作電流	イオプ	PO=10mW、CW	-	100	150	ミリアンペア
TEC設定温度	つ	-	15	-	35	℃
レーザー順電圧	VF	PO=10mW、CW	-	1.2	3.0	V
PD電流の監視	IMPD	PO=10mW、CW	10	-	2500	μA
暗電流を監視する	ID	IF=0mA、VRPD=5V	-	-	0.1	μA
サーミスタ電流	ITC	-	10	-	100	μA
サーミスタ抵抗	RTH	TL=25℃	9.5	10	10.5	kΩ
サーミスタ定数	B	-	3800	-	4100	K
TEC電流	アイテック	TL=25℃、TC=70℃	-1.5	-	+1.5	A
TEC電圧	VTEC	TL=25℃、TC=70℃	-3.5	-	+3.5	V
TEC容量	ΔT	Tc=70℃	-	-	50	℃

選択されたチャンネル:部品番号とレーザー中心波長リストは以下の通り

チャネル	部品番号	分。波長(nm)	典型的。波長(nm)	最大。波長(nm)	ユニット
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

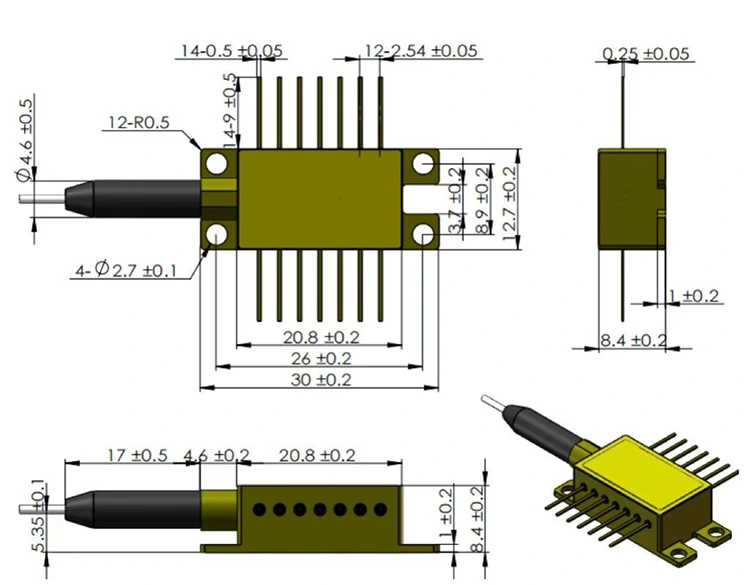

パッケージとピンの定義

パッケージタイプ: 14ピンハーメチックバタフライパッケージ

内蔵コンポーネント: 光アイソレータ、サーモエレクトリッククーラー (TEC)、サーミスター、モニターフォトダイオード

タイプ 1 のピン配列

ピン	説明	ピン	説明
1	サーミスター	14	NC (接続なし)
2	サーミスター	13	レーザーアノード (+)
3	レーザー DC バイアス (カソード) (-)	12	レーザー RF カソード (-)
4	PDモニターアノード(-)	11	レーザーアノード (+)
5	PDモニターカソード(+)	10	NC (接続なし)
6	TEC(+)	9	ケースアース
7	テック(-)	8	ケースアース

タイプ 2 のピン配置

ピン	説明	ピン	説明
1	TEC(+)	14	テック(-)
2	サーミスター	13	ケースアース
3	PDモニターアノード(-)	12	NC (接続なし)
4	PDモニターカソード(+)	11	レーザーカソード (-)
5	サーミスター	10	レーザーアノード (+)
6	NC (接続なし)	9	NC (接続なし)
7	NC (接続なし)	8	NC (接続なし)

注文情報-10mW C+L バンド DWDM DFB レーザーダイオード

モデルの命名法

BFLD - XXXX - XX - XX - XX (-X)

例: BFLD-C34-10SM-FA

分野	コード	説明
レーザーの種類	BFLD	ButterflyDFB レーザーダイオード
波長	Cxx /Hxx/ Lxx/Qxx	C63-C01またはH62-H01またはL00-L61またはQ00-Q61
出力電力	10	10mW
ファイバーの種類	SM/PM	SM = シングルモード (SMF-28e); PM = 偏波保持 (PM1550)
コネクタの種類	FA/SA	FA = FC/APC; SA = SC/APC;他のコネクタも利用可能
ピン配列	NULL / 2	NULL = タイプ 1 (デフォルト)。 2 = タイプ 2 ポンプ

よくある質問 (FAQ)

Q: タイプ 1 とタイプ 2 のピン配置構成の違いは何ですか?

A: タイプ 1 は、DWDM トランスミッターや高速光通信アプリケーションに一般的に使用される標準の通信バタフライピン構成に従います。レーザーバイアス、RF 変調、TEC、サーミスター、モニターフォトダイオード信号用の専用接続を提供し、通信レーザードライバー回路との互換性を確保します。

タイプ 2 は、簡素化された電気インターフェースと、高出力ポンプ動作と熱管理のための異なる TEC 配置を備え、ポンプレーザーアプリケーション向けに最適化されています。

どちらの構成も同じ 14 ピンバタフライメカニカルパッケージを使用しますが、電気ピンの割り当ては異なります。これらは機械的に互換性がありますが、異なる PCB レイアウトとドライバー設計が必要です。

Q: 内蔵光アイソレータが DWDM およびセンシングアプリケーションにとって重要なのはなぜですか?

A: DWDM 伝送およびファイバーセンシングシステムでは、コネクタ、ファイバーインターフェイス、光学コンポーネントからの光反射がレーザーキャビティに戻る可能性があります。この光フィードバックは、モードの不安定性、波長の変動、ノイズの増加、およびシステム性能の低下を引き起こす可能性があります。

30 dB 以上の分離を備えた内蔵光アイソレータは、これらの後方反射を抑制し、波長安定性を向上させ、フィードバック誘起ノイズを低減し、コヒーレント検出、ファイバーセンシング、低ノイズ光伝送などのアプリケーションでの信頼性の高い動作を保証します。

Q: 標準の C+L バンドリスト以外のカスタム波長を取得できますか?

A: はい。当社は、特定のアプリケーション要件に基づいてカスタマイズされた波長をサポートします。 DWDM レーザー製品の場合、当社の認定波長範囲内でカスタマイズされた波長が利用可能です (たとえば、チップの可用性に応じて 1527 ～ 1611 nm)。

特定の用途には、O バンド (1260 ～ 1360 nm) や S バンド (1460 ～ 1530 nm) などの他の波長帯域も考慮できます。

カスタム波長の実現可能性は、レーザーチップの入手可能性、回折格子の設計、生産スケジュールによって異なります。評価対象の波長とアプリケーションの詳細をご連絡ください。

データシート-10mW C+L バンド DWDM DFB レーザーダイオード

データシート

今後簡単に参照できるように、このページをブックマークしてください。

ホットタグ: 中国 10mW CL バンド DWDM DFB レーザーダイオードメーカー、サプライヤー、工場

10mW C+L バンド DWDM DFB レーザーダイオード

製品概要 - 10mW C+L バンド DWDM DFB レーザーダイオード

主な特長 - 10mW C+L バンド DWDM DFB レーザーダイオード

代表的なアプリケーション - 10mW C+L バンド DWDM DFB レーザーダイオード
