FP 同軸ピグテールレーザーダイオード

Box Optronics の FP 同軸ピグテールレーザーダイオードは、450nm、520nm、650nm、660nm、785nm、850nm、980nm の範囲の複数の波長で利用可能です。これらの CW レーザーダイオードは、光ファイバーシステム、光学測定、実験室実験、生物医学機器、分光分析用に設計されており、安定した出力、低ノイズ、長寿命を実現します。まとめ買いやサンプルのご相談にも対応しております。

お問い合わせを送信

製品説明

製品紹介-FP 同軸ピグテール半導体レーザー

このFP同軸ピグテールレーザーダイオードはシングルモードファブリペローレーザーダイオードで、波長450nm、520nm、650nm、660nm、785nm、850nm、980nmが利用可能で、出力は5mWまたは10mWです。コネクタはFC/APCまたはSC/APCです。高い信頼性と長寿命を実現。 Telcordia GR-468 信頼性試験規格。これらの多波長 FP レーザーダイオードは、さまざまな可視および近赤外アプリケーションに、柔軟で信頼性の高い高性能ソリューションを提供します。

製品仕様-FP同軸ピグテールレーザーダイオード

パラメータ	シンボル	試験条件	分	タイプ	マックス	ユニット
中心波長	λC	ポップ＝PF	440	450	460	nm
光出力パワー	PF	IF = 65mA	10	20	-	mW
閾値電流	ITH	CW	-	22	40	ミリアンペア
動作電圧	VF	CW	-	5.1	6.0	V
動作電流	もし	CW	-	70	90	ミリアンペア
ファイバーの種類	-	-	460馬力
パラメータ	シンボル	試験条件	分	タイプ	マックス	ユニット
中心波長	λC	ポップ＝PF	510	520	530	nm
光出力パワー	PF	IF = 65mA	5.0	-	-	mW
閾値電流	ITH	CW	-	22	40	ミリアンペア
動作電圧	VF	CW	-	5.8	6.5	V
動作電流	もし	CW	-	60	80	ミリアンペア
ファイバーの種類	-	-	460馬力
パラメータ	シンボル	試験条件	分	タイプ	マックス	ユニット
中心波長	λC	ポップ＝PF	640	650	660	nm
光出力パワー	PF	IF = 65mA	-	5	-	mW
閾値電流	ITH	CW	-	55	-	ミリアンペア
動作電圧	VF	CW	-	2.1	2.5	V
動作電流	もし	CW	-	-	105	ミリアンペア
パラメータ	シンボル	試験条件	分	タイプ	マックス	ユニット
中心波長	λC	ポップ＝PF	652	660	670	nm
光出力パワー	PF	IF=70mA	10	-	-	mW
閾値電流	ITH	CW	-	40	90	ミリアンペア
動作電圧	VF	CW	-	2.4	3.0	V
動作電流	もし	CW	-	70	120	ミリアンペア
ファイバーの種類	-	-	630馬力
パラメータ	シンボル	試験条件	分	タイプ	マックス	ユニット
中心波長	λC	ポップ＝PF	780	790	800	nm
光出力パワー	PF	IF=70mA	10	-	--	mW
閾値電流	ITH	CW	-	30	45	ミリアンペア
動作電圧	VF	CW	-	1.9	2.2	V
動作電流	もし	CW	-	70	120	ミリアンペア
斜面効率	SE	CW	1	1.1	1.2	あり
モニターPD	私は	-	-	0.2	0.2	ミリアンペア
ファイバーの種類	-	-	780馬力
パラメータ	シンボル	試験条件	分	タイプ	マックス	ユニット
中心波長	λC	ポップ＝PF	840	850	860	nm
光出力パワー	PF	IF=60mA	10	-	-	mW
閾値電流	ITH	CW	-	16	20	ミリアンペア
動作電圧	VF	CW	-	2.1	2.3	V
動作電流	もし	CW	-	45	60	ミリアンペア
斜面効率	SE	CW	-	0.95	-	あり
モニターPD	私は	-	0.05	0.13	0.5	ミリアンペア
ファイバーの種類	-	-	780馬力
パラメータ	シンボル	試験条件	分	タイプ	マックス	ユニット
中心波長	λC	ポップ＝PF	965	980	990	nm
光出力パワー	PF	IF=60mA	5	-	-	mW
閾値電流	ITH	CW	-	12	20	ミリアンペア
動作電圧	VF	CW	-	1.55	2.0	V
動作電流	もし	CW	-	30	50	ミリアンペア
斜面効率	SE	CW	0.64	0.8	-	あり
モニターPD	私は	-	0.08	0.3	0.5	ミリアンペア
ファイバーの種類	-	-	Hi1060

製品の特長-FP同軸ピグテール半導体レーザー

● シングルモードファブリペロー(FP)レーザーダイオード。

● 波長オプション: 450 ～ 980nm。

● 同軸ファイバー結合出力、CW 動作。

●高信頼性、長寿命。

●Telcordia GR-468信頼性試験規格。

製品アプリケーション - FP 同軸ピグテールレーザーダイオード

● 表示。

● ライトペン。

● プリンター。

● 研究用レーザーおよび生物医学用レーザー。

●光学センシング。

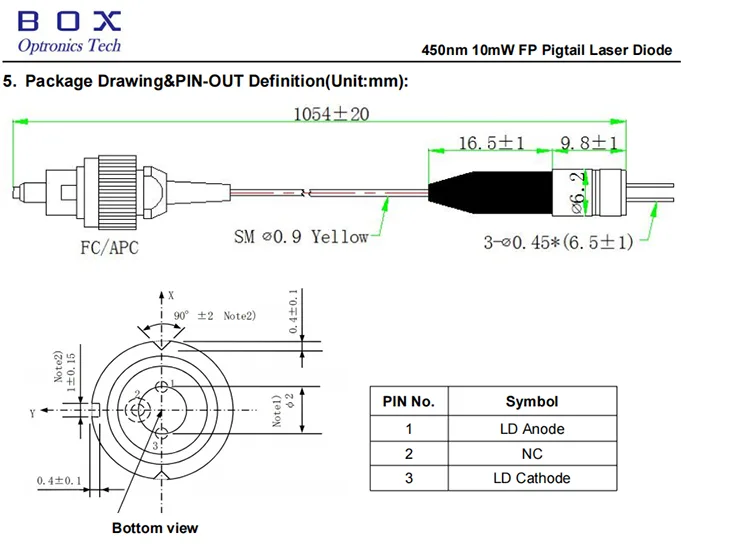

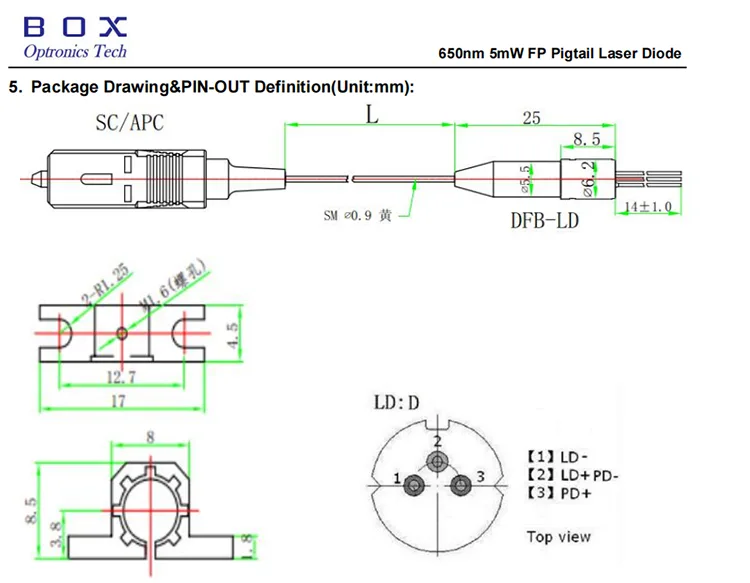

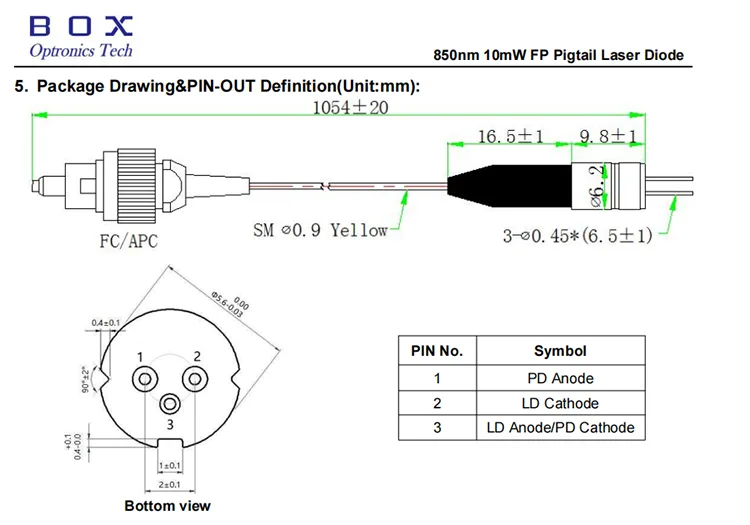

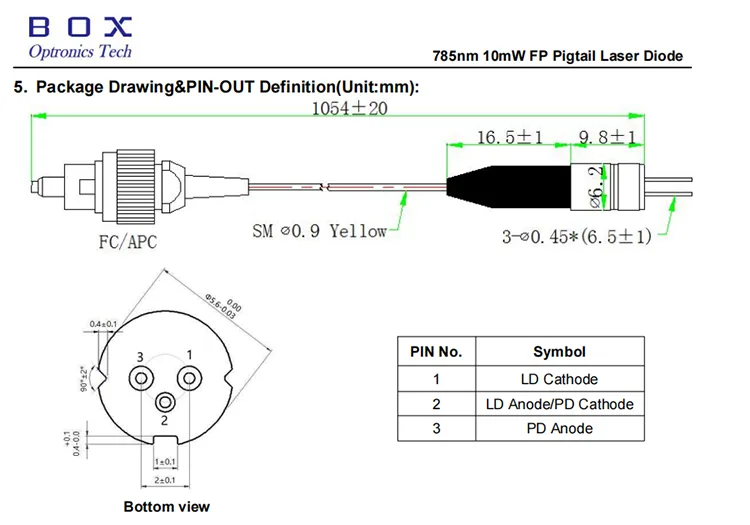

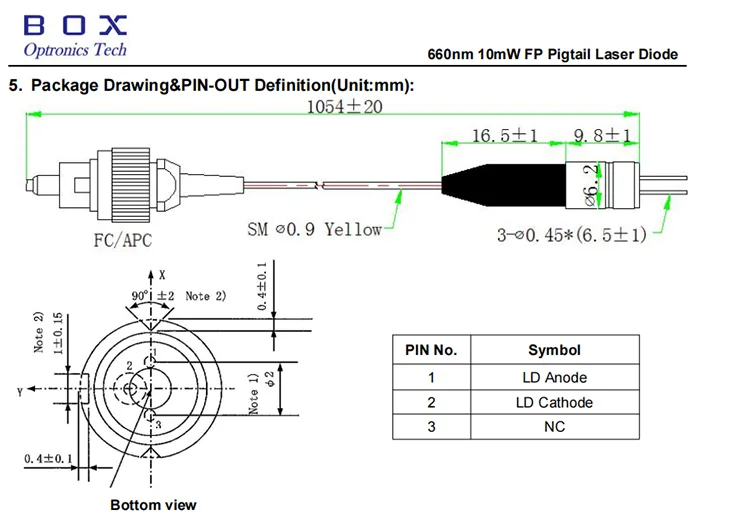

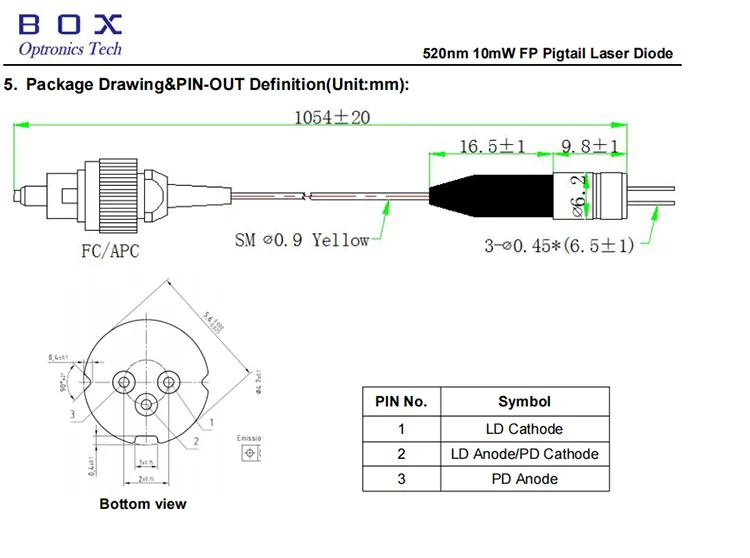

パッケージ図&PIN-OUT定義(単位:mm)-FP 同軸ピグテールレーザーダイオード

注文情報-FP 同軸ピグテールレーザーダイオード

BLD	-X	XX	XX	X	-XX
LD	チップタイプ	波長	出力電力	ピン配列	コネクタ
レーザーダイオード	F: FP	450: 450nm 520: 520nm	10: 10mW 他の	F: タイプ F	FA: FC/APC
		650: 650nm	02:2mW 05:5mW 他の	D：タイプD	FA:FC/APC SA: SC/APC 他の
		660: 660nm 785: 785nm 850：850nm	10：10mW 他の	D：タイプD	FA:FC/APC
		980：980nm	5:5mW 他の	D：タイプD	FA:FC/APC
