1064nm マルチモードファイバー高出力ポンプ光源

目次

1. の導入 1064nm マルチモードファイバー高出力ポンプ光源

2. 技術仕様

3. 製品の特長

4. 代表的な用途

5. 標準付属品

6. 安全な操作ガイド

7. 注文情報

8. データシート

9. 見積条件と 支払い

10. リードタイム

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

製品紹介

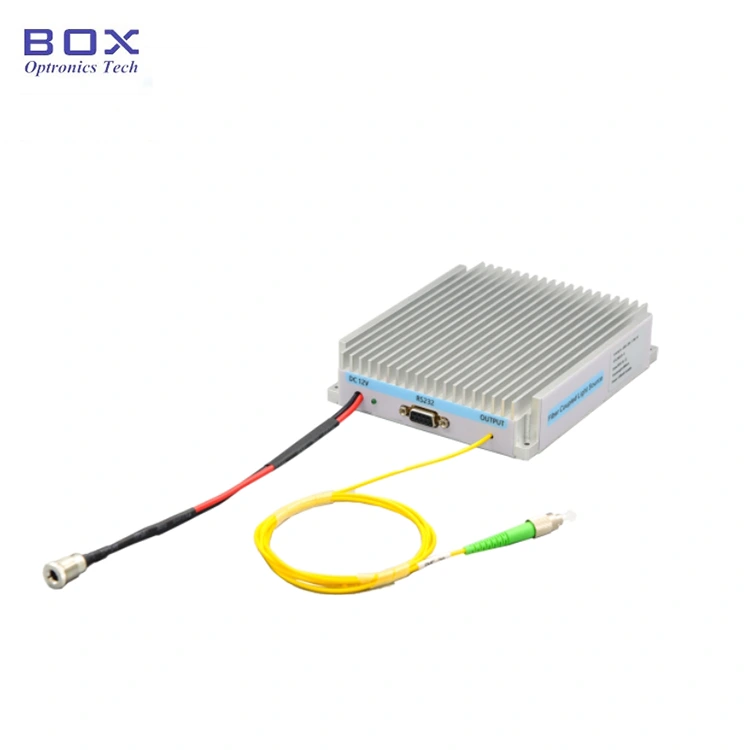

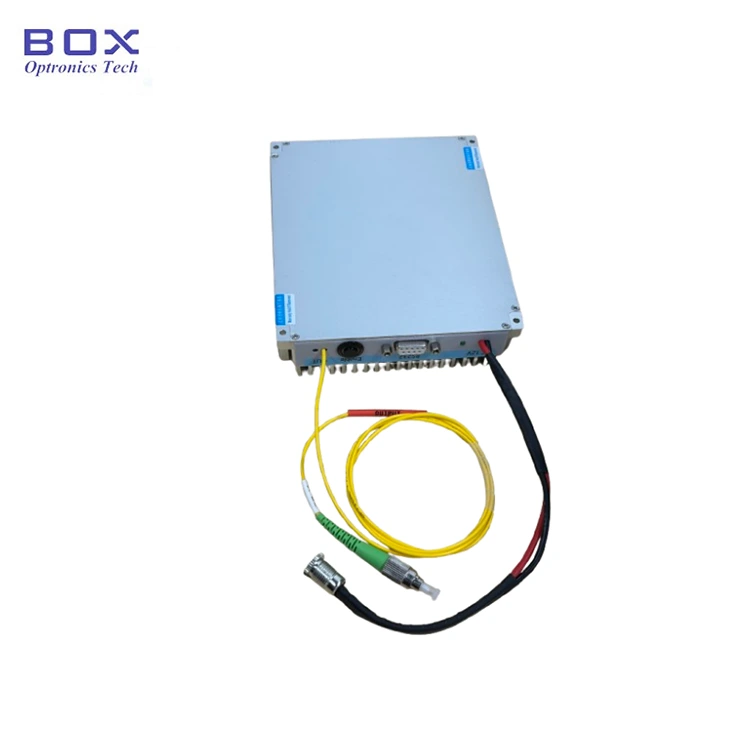

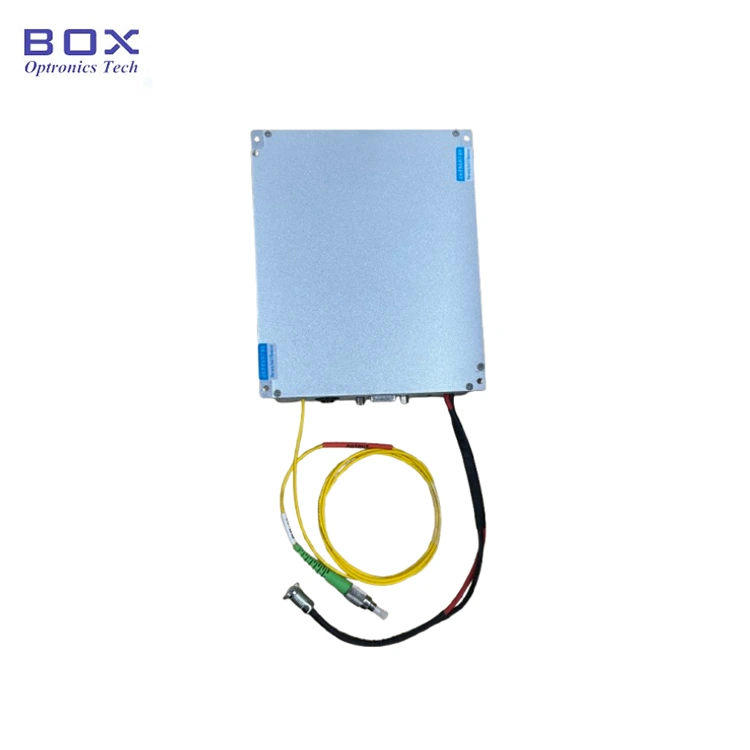

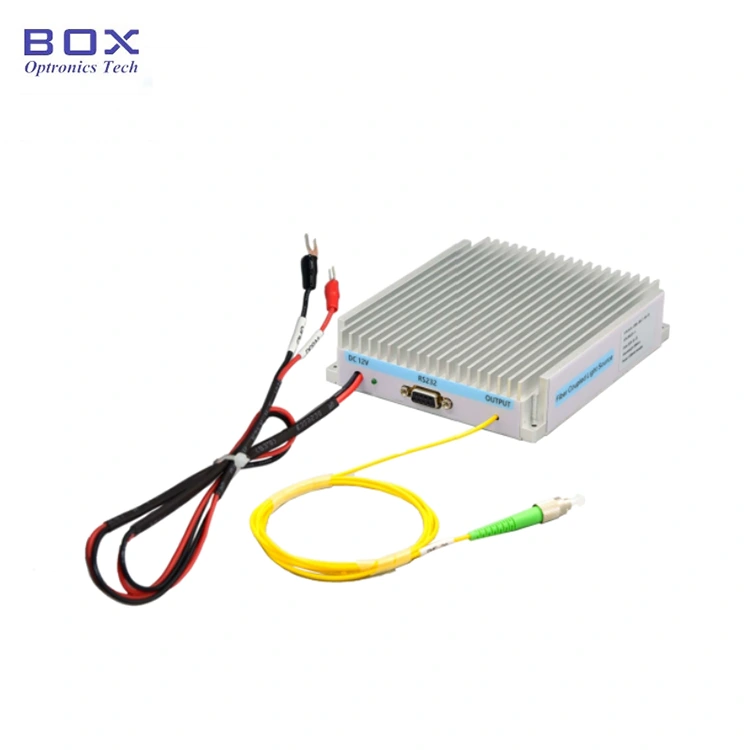

1064nm 高出力レーザー光源は、 105/125umファイバー結合出力の高性能半導体レーザーチップ、 安全・安定設計の定電流駆動回路を採用 レーザーの操作。ファイバーレーザーポンピングの用途に適しています。 生物医学など。長期間使用する場合は、次の点に注意してください。 レーザー光源の熱放散。

製品 仕様

製品の特徴

● 高い安定性。

● 高 出力電力。

● モジュールパッケージ 簡単な統合のための通信監視。

● FC/UPC または SMA905 コネクタを提供します。

製品の用途

● ファイバーレーザーポンピング。

● 生物医学;

● 材料のレーザー加工。

製品 詳細

●標準付属品

操作 ステップ

Step1.開梱：組み立て前に確認してください ポンプソースモジュール、USB データを含むすべての付属品が揃っているかどうか ケーブル、電源アダプター、テストレポートなど。

Step2.電源：DCに接続 スイッチング電源またはその電力を満たす安定化電源 供給要件。適合する純正の電源アダプター (DC12V) のみを使用してください。 不適切な電源アダプターを使用すると、光源が損傷する可能性があります。 (付属の電源アダプター 地域の電圧基準に従ってください。)

ステップ3.出力ファイバーの接続: ファイバーコネクタまたはフランジのダストキャップを取り付け、ファイバー端面を確認し、 テストするデバイスまたはパワーメーターにファイバーを接続するか、ファイバーを接続します。 汚染や損傷がないことを確認した後、

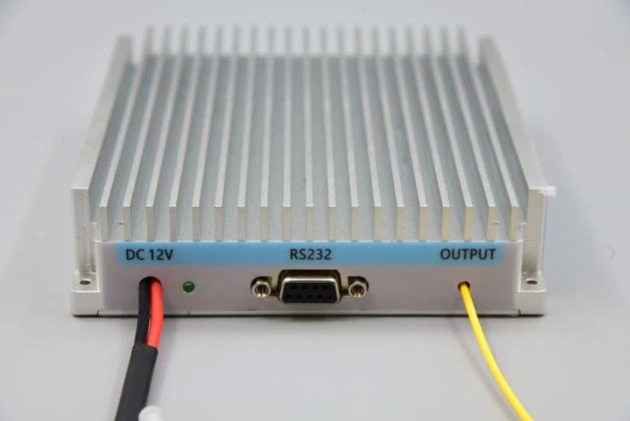

Setp4.ホストコンピュータに接続: を使用します。 1064nm マルチモード ファイバー ハイパワーに接続する USB-RS232 DB9 データ ケーブル ポンプ源とコンピュータ。コンピュータは最初に専用のソフトウェアをインストールする必要があります USB-RS232 シリアル ポート データ ケーブルを識別するシリアル ポート ドライバ、そうでない場合 ホストコンピュータのソフトウェアと光源モジュールが正しく動作していない つながって、コミュニケーションがとれる。ドライバーについては Box Optronics にお問い合わせください。

Step5. 制御ソフトウェア: Box Optronics は、シリアル コマンドまたは PC ソフトウェアを提供します。 1064nmマルチモードファイバーのLD電流とLD温度を制御 ハイパワーポンプソース。正しいポートを選択し、現在のポートを設定し、 温度を選択し、開くボタンをクリックします。 (損傷を防ぐため、ドライブの速度を上げてください。 初期動作時はゆっくり電流を流してください。すぐにフル電流を流さないでください。)

Step6.使用後は閉じるボタンをクリックし、電源を切り、接続を外してください。 ファイバー接続。

注文 情報

例: BFL-1064-20M1 -FU-M

(注文情報: 1064nm マルチモード ファイバー高出力ポンプ ソース、20W 出力電力、105/125um 0.22NA ファイバ、FC/UPC コネクタ、モジュール パッケージ付き）。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には15営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意事項と メンテナンス

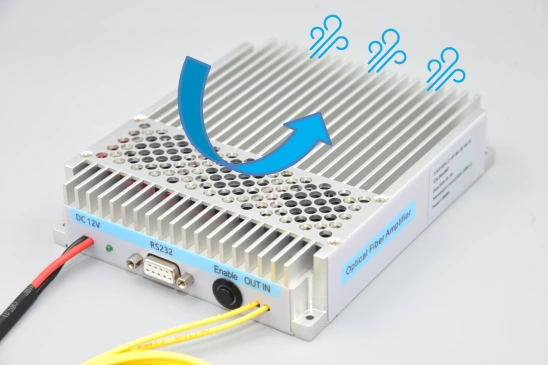

●長時間使用する場合は熱に注意してください。 レーザー光源の散逸。レーザー光源は熱に固定する必要があります 流し、ファンで冷却します。

● ファイバーコネクターを備えたレーザー光源を使用する前に、 光ファイバーコネクタの端面が汚れていないことを確認してください。 光ファイバープラグの焼損は無料保証の対象外です。

● そのエリアにいる全員が適切なレーザー安全装置を着用していることを確認してください。 レーザーによって発生する放射線から保護するための眼鏡。想定される オペレーターがレーザー操作に伴う危険性をよく知っていること、および レーザーの安全慣行。

● デバイスの使用中、デバイスは数ワットの光を放出する可能性があります。 放射線。これは目の安全上の問題と潜在的な熱源の両方をもたらします。 可燃物に点火するため。

● 適切なビームストップを設置して、ビームからの光放射を捕捉します。 ファイバーの端。出力が適切なビームストップに向けられていることを確認するか、 意図されたターゲット。

● デバイスに印加される電流は常にゼロから最大まで増加します。 希望のレベル。ダイオードをオフにする場合は、この手順を逆にします。

● 仕様を超える電力と温度で動作すると、 デバイスの劣化が加速し、デバイスが破損する可能性があります。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
