まとめ： 半導体光学素子テクノロジーはデータ伝送に革命をもたらし、より高速で、より効率的で、信頼性の高い通信システムを可能にしました。この記事では、半導体光学システムがどのように機能するか、その用途、そして企業が半導体光学システムを自社の業務に統合することを検討すべき理由について説明します。私たちは一般的な課題に取り組み、実践的な洞察を提供し、業界のベストプラクティスを強調します。
半導体光学システムは、現代の通信インフラストラクチャにおいて極めて重要です。これらは、半導体材料を利用して光を操作し、光信号の送信、増幅、またはスイッチングを行います。企業がより高いデータ スループット、信頼性、エネルギー効率を要求するにつれて、これらのシステムはますます重要になっています。
半導体製造の進歩により、光学デバイスは現在、サイズとコストを削減しながら、顕著な性能向上を実現しています。そのため、通信ネットワーク、データセンター、産業用アプリケーションに最適です。
半導体光学システムの中核は、電気信号を光信号に、またはその逆に変換する原理です。主要なコンポーネントには次のものが含まれます。
| 成分 | 関数 | 利点 |
|---|---|---|

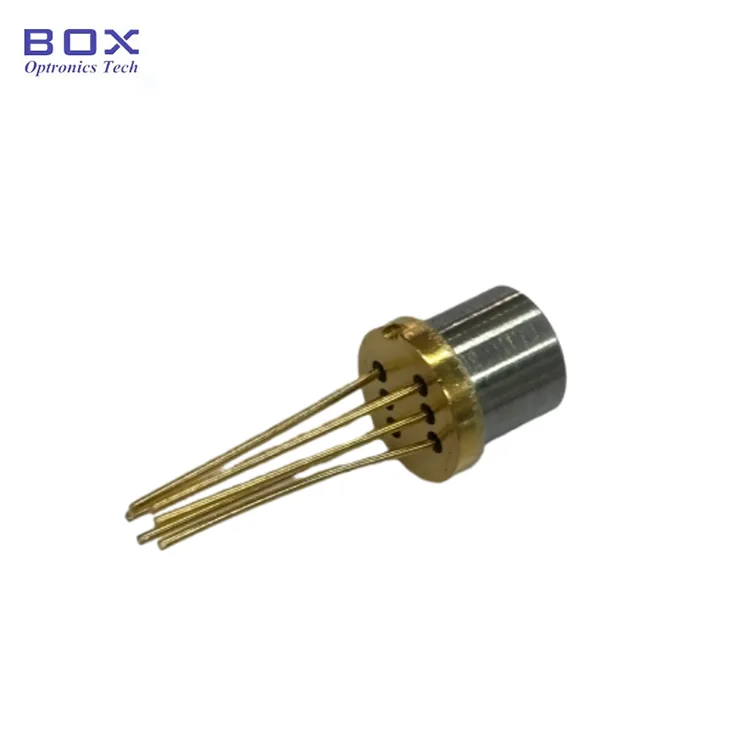

| 半導体レーザー | データ伝送用のコヒーレント光を生成 | 高速変調、低消費電力 |
| 光増幅器 | 弱い光信号を増強します | 通信範囲の拡大 |
| 光検出器 | 光信号を電気信号に変換します | 正確な信号受信 |

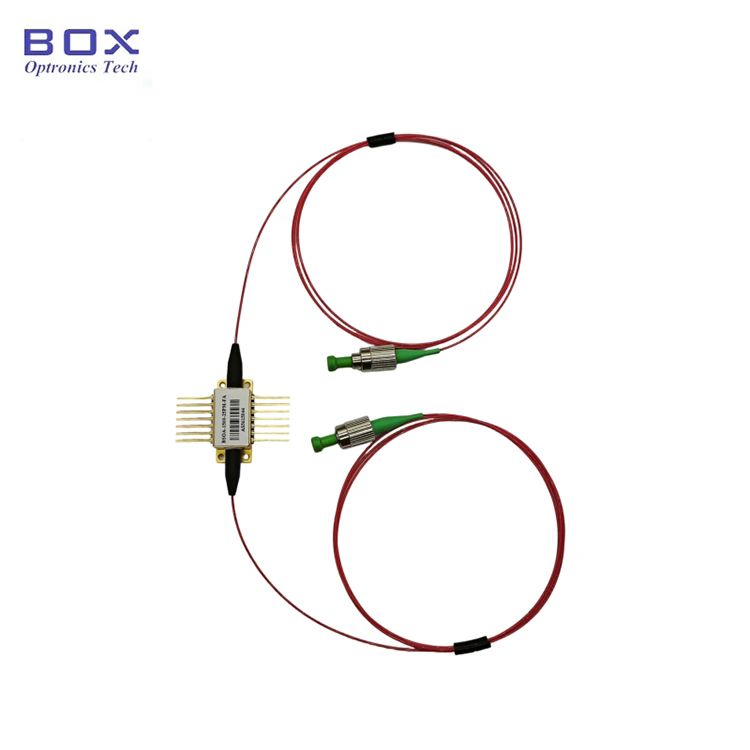

半導体光増幅器 (SOA) は特に重要です。信号を電気的形式に変換することなく信号強度を強化するため、遅延が短縮され、ネットワーク効率が向上します。
半導体光学技術は、さまざまな業界に広く応用されています。
利点：
半導体光学システムには、その利点にもかかわらず、いくつかの課題があります。
適切なデバイスの選択は、特定の運用ニーズによって異なります。主な考慮事項は次のとおりです。
| 基準 | 考慮事項 |
|---|---|
| 波長 | 用途範囲と繊維の種類に基づいて選択してください |
| 電力出力 | ネットワークに十分な信号強度を確保する |
| 統合機能 | 既存のインフラストラクチャとの互換性 |
| 信頼性 | MTBF の評価とメーカーのサポートを確認する |
次のような信頼できるプロバイダーと提携するボックスオプトロニクス高品質の半導体光増幅器と複雑な通信ネットワーク向けにカスタマイズされたソリューションへのアクセスを保証します。
Q1: 半導体光増幅器(SOA)とは何ですか?
A: SOA は、光信号を電気信号に変換せずに直接増幅し、遅延を短縮して効率を向上させるデバイスです。
Q2: 半導体光デバイスはデータセンターのパフォーマンスをどのように向上させますか?
A: 信号強度を高め、高速伝送を可能にすることで、大規模データセンターのボトルネックとエネルギー消費を削減します。
Q3: 半導体光学システムは産業環境に適していますか?
A: はい、特にコンパクトで高速な光学ソリューションが必要な精密測定および自動化アプリケーションに当てはまります。
半導体光学システムは、現代の通信および技術インフラストラクチャにおいて重要な役割を果たしています。高速、エネルギー効率に優れ、信頼性の高いパフォーマンスを実現する能力により、通信、データセンター、医療、産業用アプリケーションに不可欠なものとなっています。動作原理、利点、課題を理解することで、企業は情報に基づいた意思決定を行い、業務を最適化できます。
最先端の半導体光デバイスに関するカスタマイズされたソリューションと詳細情報については、信頼してください。ボックスオプトロニクス. お問い合わせ今日は、当社の製品がどのようにネットワークのパフォーマンスと効率を向上させることができるかを探ってみましょう。
