1064nm 20kHz 超狭線幅ファイバーレーザー

目次

1. の導入 1064nm 20kHz 超狭線幅ファイバーレーザー

2. 技術的 仕様

3. 製品の特長

4. 代表的な用途

5. 製品詳細

6. 安全な操作ガイド

7. 注文情報

8. データシートとテストシート

9. 見積条件と 支払い

10. リードタイム

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

製品紹介

これは 1064nm 20kHz の超狭線幅ファイバーです 光ファイバーDFBレーザーキャビティ構造を採用したレーザーで、 1064nmの単一縦モード狭線幅連続波レーザー 波長帯域。出力50/100/200/500/1000mWはオプションです。それ RS232通信によるベンチトップおよびモジュラー構成をサポート システム統合のためのインターフェースと監視ソフトウェア。 LiDARに適しています。 水音響学、分散型光ファイバーセンシング。

製品 仕様

製品の特徴

● スペクトル 線幅≤20KHz;

● オールファイバー DFB共振空洞。

● 波長 モードホッピングがなくても安定しています。

製品の用途

● ライダー;

● 音響 センサー、ハイドロフォン。

● 繊維 光分散センシング。

製品 詳細

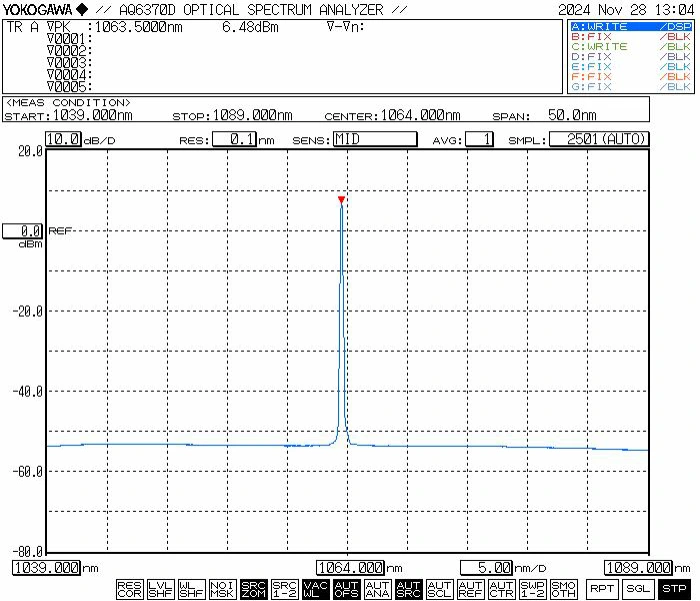

●代表的なスペクトル：1064nm

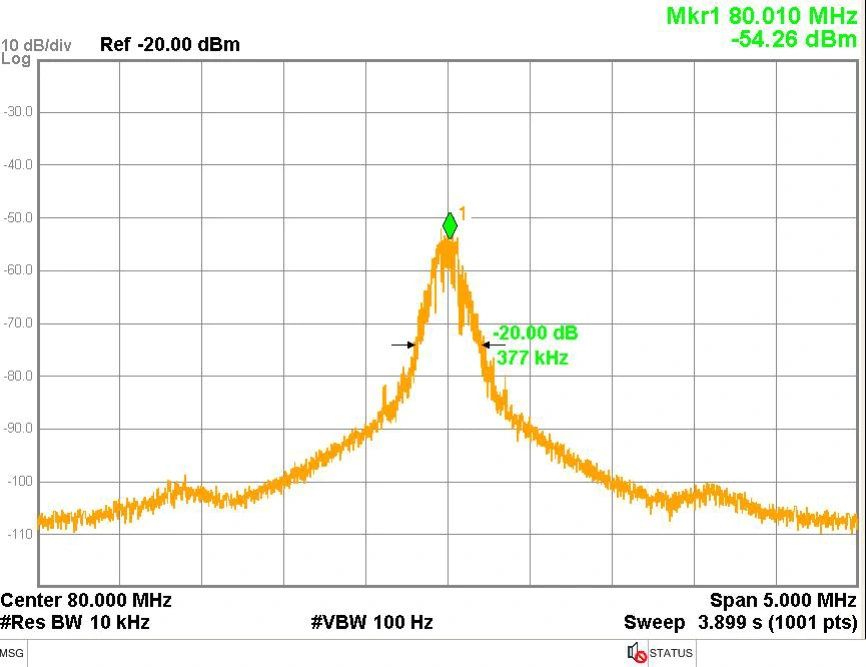

● 一般的な線幅: 3dB スペクトル線幅≤20 KHz (20dB 線幅 / 20 に等しい)

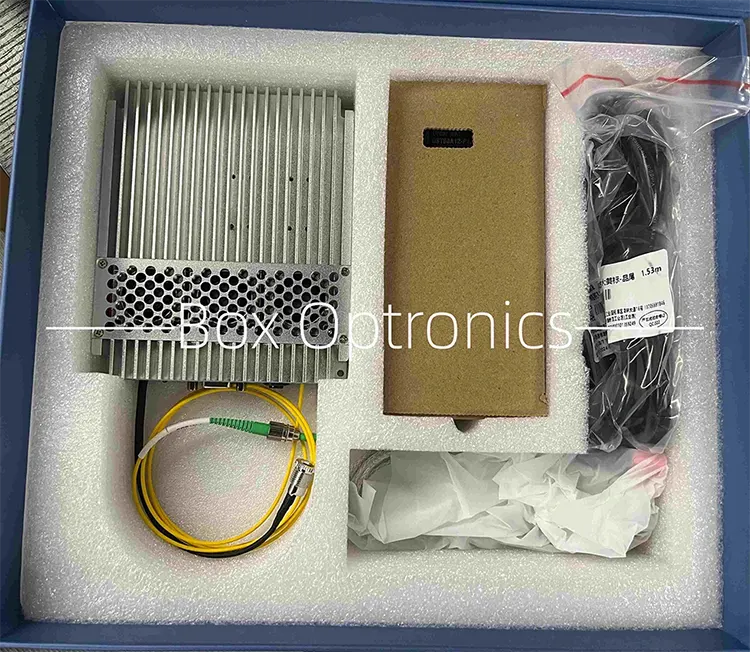

●梱包例

操作 指示

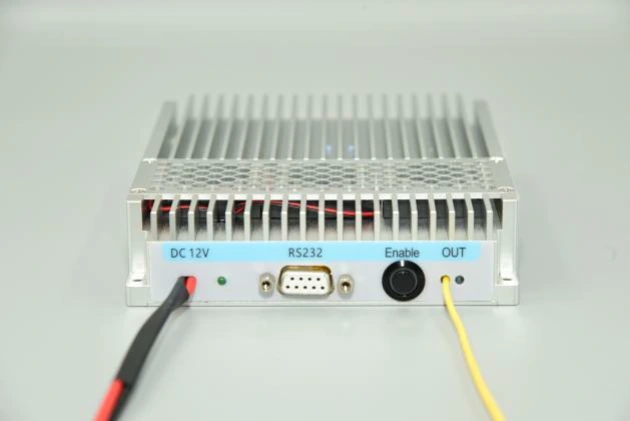

ステップ 1. 外観: モジュールには、 電源コネクタ、電源インジケータ、RS232通信インターフェース、出力 起動スイッチ、およびレーザー出力ファイバーポート。

ステップ2.電源: 電源ポートは使用します。 標準DC5.5×2.1mm インターフェース。適合するオリジナルの電源アダプタ (DC5V または DC12V) のみを使用してください。 不適切な電源アダプターを使用すると、光源が損傷する可能性があります。 U字型コネクタの電源 スイッチ電源に接続するためのケーブルは、リクエストに応じて入手できます。 購入時期。

Step3.光ファイバーの接続 ジャンパー: ファイバー コネクタからダスト キャップを取り外し、端面を検査します。 汚れや損傷がないか確認し、他の機器に接続する前に清潔であることを確認してください。 ファイバーデバイスまたはテスト装置。ハイパワーモデルの場合、融着接続は 推奨されます。

Setp4.モジュールをホストに接続する コンピュータ: 付属の USB-RS232 シリアル データ ケーブルを使用してモジュールをコンピュータに接続します。 コンピューター。専用のシリアルドライバーをインストールします（ 製造元) を使用して通信を可能にします。ドライバーがなければ、ホスト ソフトウェアは モジュールに接続できません。

ステップ5.ソフトウェア： ホストソフトウェアにより、出力パワーを調整し、レーザー出力を制御できます。 「SoftActive」ボタン (以下のインターフェース図を参照)。ソフトウェア 設定されたポンプ電流、出力電力、温度監視ステータスを表示します。

ステップ6.特定のソフトウェア操作: 図に示すように、ホストを起動した後、 コンピュータ ソフトウェアを使用するには、まず正しいシリアル ポート番号を選択します。 「PortList」シリアルポートリストを表示し、「OpenPort」をクリックします ボタンを押してシリアルポートを開きます。 「パワー」と「LDTemp」 ウィンドウには、モジュールの現在の出力電力とポンプ温度が表示されます。 「電流」フィールドにポンプ駆動電流値を入力し、 をクリックします。 「SET」ボタンを押します。設定が有効になり、光源が 両方の物理ボタンがライトをオンにした場合にのみ光パワーを出力します。 ソースモジュールとソフトウェアの「SoftActive」ボタンがオンになります オン。ホスト コンピュータ ソフトウェアのバージョン番号はソフトウェアと一致する必要があります 製品テストレポートで指定されたバージョン。ソフトウェアのバージョンを見つけることができます 各製品のテストレポートに記載されています。

Step7.パラメータメモリ：ソフトウェアを介して設定された設定とステータスが保存されます。 モジュールに自動的に保存されます 内部メモリ。パラメータが指定されていない場合、ホスト コンピュータへの接続は必要ありません。 修正が必要です。

注文 情報

例: NLFL-1064-50-T-SM-M

(注文情報: 1064nm 20kHz 超狭線幅ファイバーレーザー、 50mW の出力電力、電力調整可能、SM ファイバー、モジュール パッケージ)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10〜15営業日かかります。 (中にある場合は 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意事項と メンテナンス

● 出力の抜き差しを頻繁に行うことはお勧めできません。 ファイバ コネクタを使用して、塵埃による汚染を防ぎます。 挿入損失やファイバコネクタ端面の焼け。

● 繊維コネクタを糸くずの出ないワイプで掃除し、布で検査します。 接続前のファイバ端面検出器。常にファイバーを接続/切断する 端面の焼けを避けるために電力が供給されていません。光ファイバーコネクタは次のとおりである必要があります。 ダストキャップで覆われています。

● 出力ファイバーを別のファイバーに接続する必要がある場合は、 融着接続機を使用することをお勧めします。

●起動時は、電源スイッチ、キースイッチが正常に動作していることを確認してください。 電源を切ってから電源を接続してください。シャットダウンするときは、まず 出力終了後はキースイッチをOFFにし、電源を切ってください。 表示灯が消えます。電源を直接切らないでください。 光源は動作しています。

●防湿、防塵、防湿にご注意ください。 防錆処理を施し、乾燥した場所に保管してください。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
