製品紹介

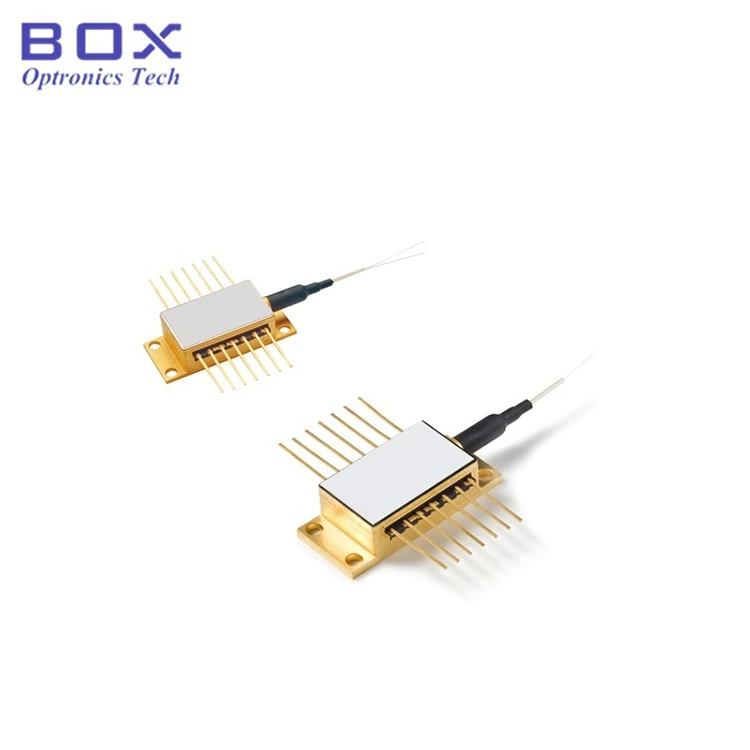

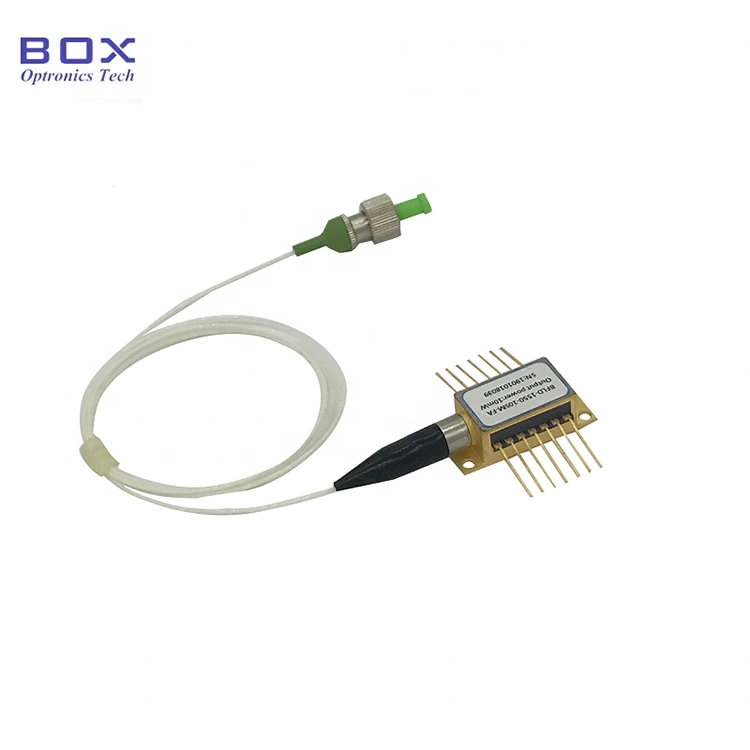

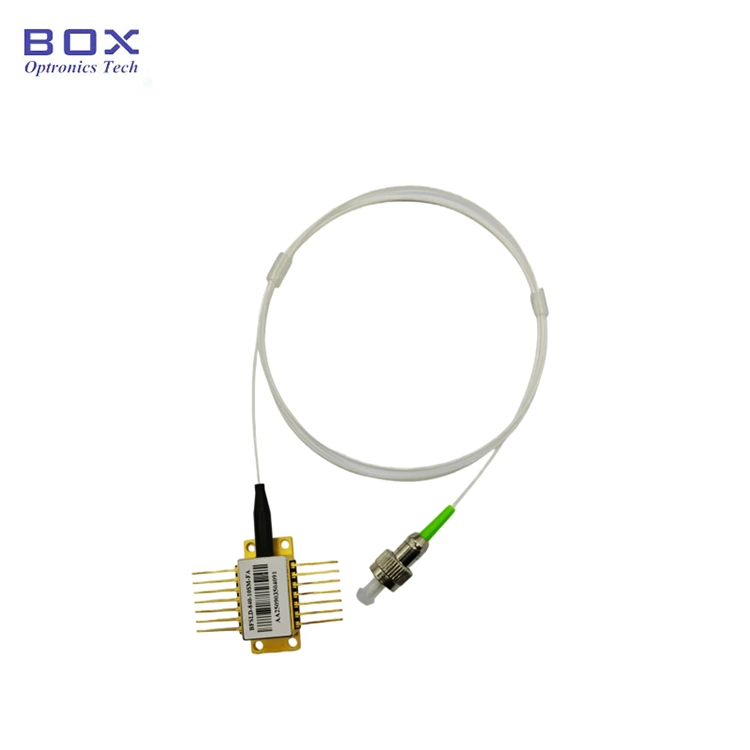

1030nm 50mW DFB レーザー ダイオード モジュールは密閉型です 14ピンバタフライパッケージに封止されています。 CWまたはパルス動作をサポートしており、 TECクーラーとサーミスターを統合し、安定したスペクトルを実現します。分光分析に適しています。 通信、照明、センシング。電源を入れる前に、まずTECクーラーを作動させ、 次に、チップの過熱を防ぐために電力を少しずつ加えます。 過負荷になる。

製品仕様

製品の特徴

● 分布フィードバックレーザー。

● CW またはパルス動作。

● モニターPD、電子冷却器、サーミスターを内蔵。

● オプションの FC/APC コネクタ。

製品の用途

● 分光法;

● 電気通信;

● イルミネーション;

● センシング。

製品 詳細

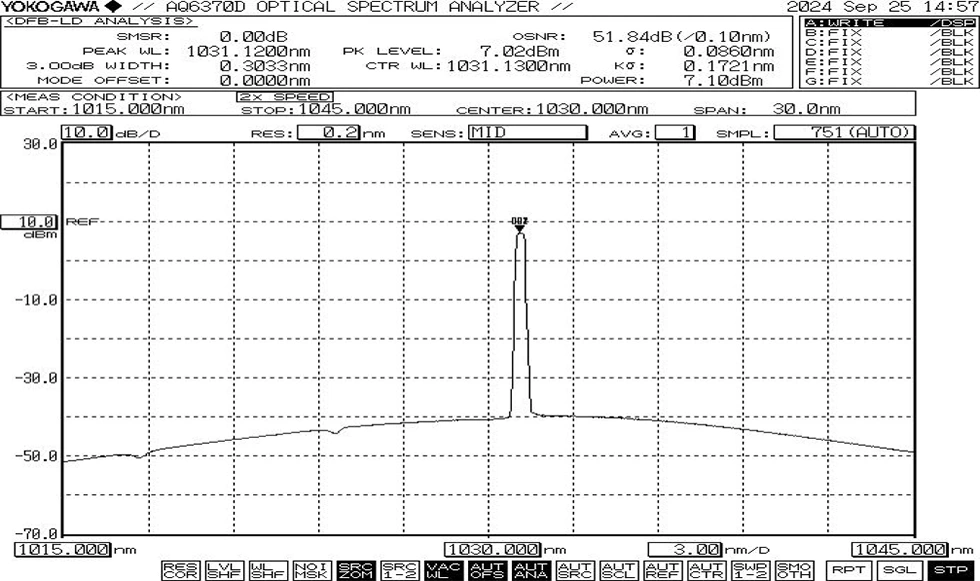

● 一般的なスペクトル: 1030nm、+/-2nm WL 許容差

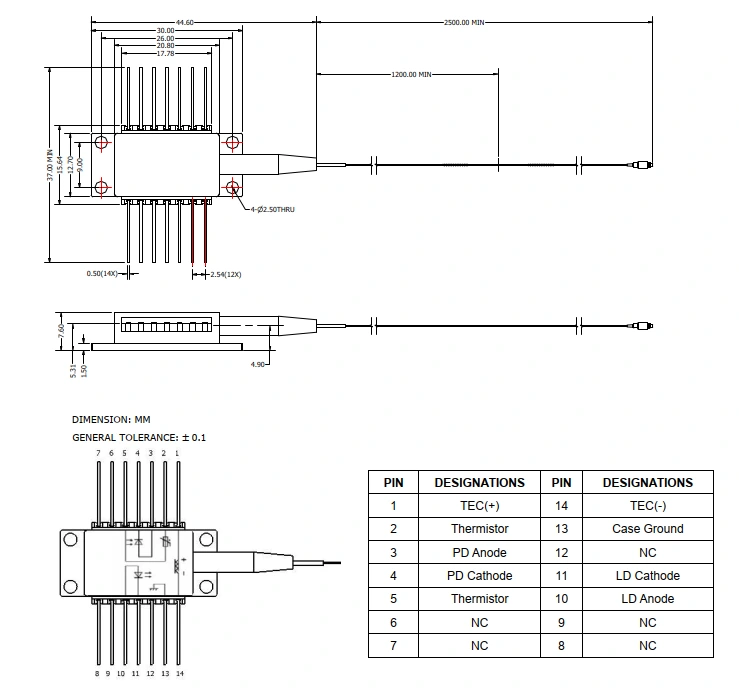

● パッケージ図とピン配列定義 (単位:mm)

よくある質問

(1)そうですか 温度を変えることで波長を調整できるのでしょうか？とは何ですか 係数？

--波長温度係数0.01nm/℃。

(2)何ですか ファイバータイプ？

--コーニングHI1060、NA=0.14、MFD=6.2um@1060nm。

(3)何ですか パワー調整範囲?

--10~100%。

(4)あなたはいますか LD用の保護チューブとコネクタはありますか？

- はい。 900um ルースチューブと FC/APC はオプションです。

注文 情報

例: BFLD-D1030-50SM-FA

(注文情報: 1030nm 50mW DFB レーザー ダイオード モジュール、バタフライ) パッケージ、SM ファイバー、FC/APC コネクター付き）。

その他のカスタマイズ要件については、sales06@boxoptronics.com までお問い合わせください。

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● この装置は動作中、高強度のレーザー光線を放射します。する 目を傷害する可能性があるため、ファイバ端面を直接見ないでください。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスは電源が入っていない状態にし、はんだごてが適切に動作している必要があります。 接地された。

● デバイスを使用する場合は、動作電圧と動作電圧を厳守してください。 データシートに指定されている電流範囲。主要パラメータ - Ith を含む (しきい値電流)、Iop max (最大動作電流)、Vop max (最大動作電流) 動作電圧)、および λc (中心波長) - を参照する必要があります。 具体的には出荷時に提供されるテストレポートに記載されています。 注: 操作 絶対最大定格を超えると、デバイスに永久的な損傷を与える可能性があります。
