製品紹介-1310nm 80mW SLDハイパワー光源

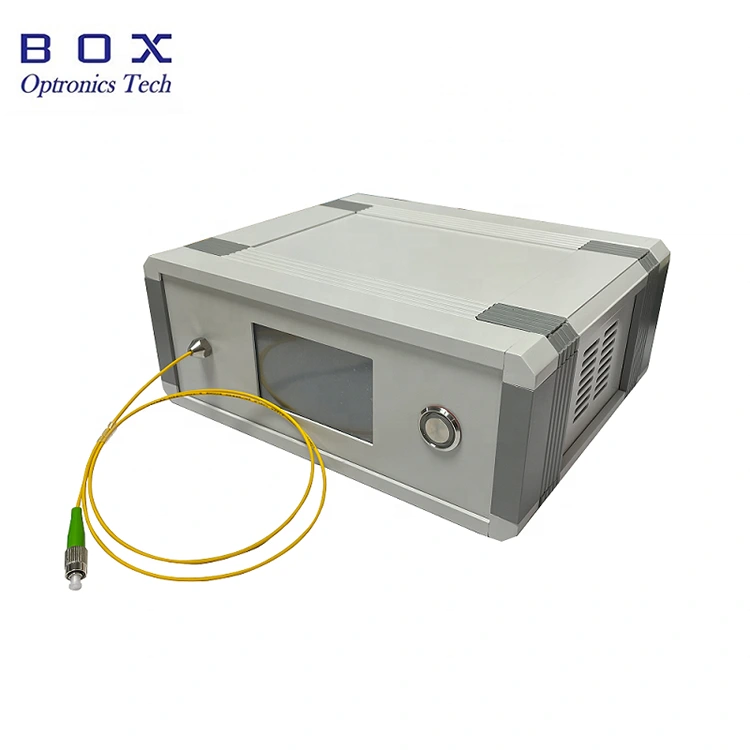

Box Optronics の 1310nm 80mW SLD 高出力光源は、高度な半導体レーザー チップと専用集積回路を利用して、高出力、卓越した安定性、低消費電力を実現します。この光源は、シングルモードまたは偏波保持ファイバーを介して結合され、少なくとも 80 mW (通常値は 100 mW) の出力を提供します。タッチスクリーンインターフェイスが装備されており、光源の電流と出力を調整できます。

製品仕様 - 1310nm 80mW SLD高出力光源

製品の特徴 - 1310nm 80mW SLD高出力光源

●ハイパワー:min.80mW、typ.100mW。

● パワーとスペクトルが安定しています。

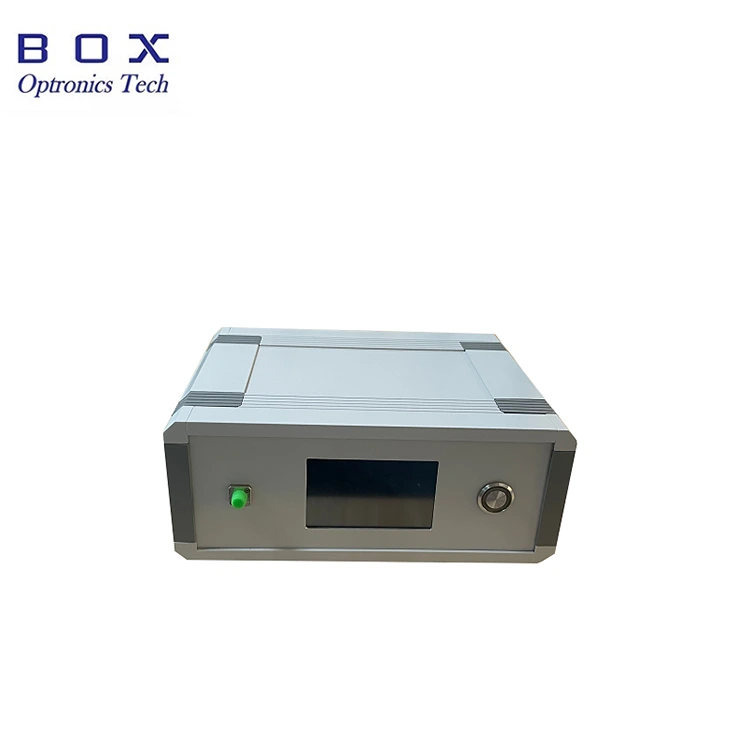

● LCD タッチスクリーン、操作が簡単。

●SMF-28e/PMファイバー。

製品アプリケーション - 1310nm 80mW SLD高出力光源

● 光ファイバーセンシング。

● 受動部品の挿入損失テスト。

● 深い医療/生物学的イメージング。

製品詳細-1310nm 80mW SLDハイパワー光源

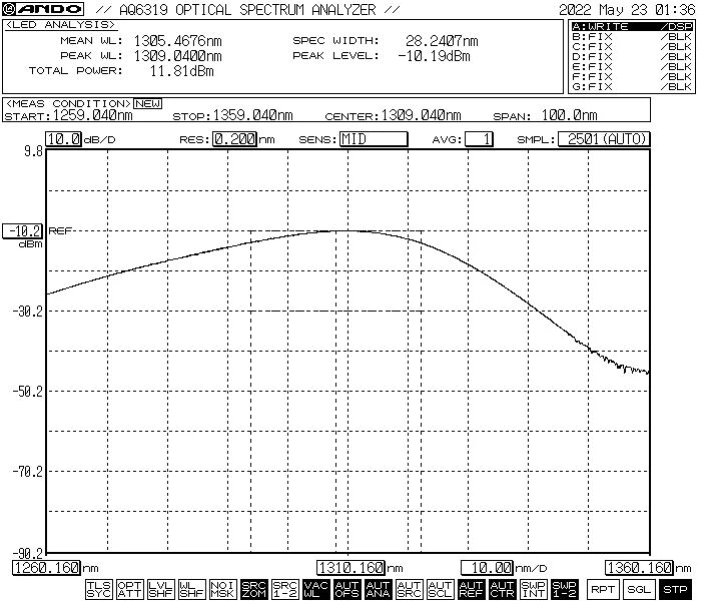

● 代表的なスペクトル

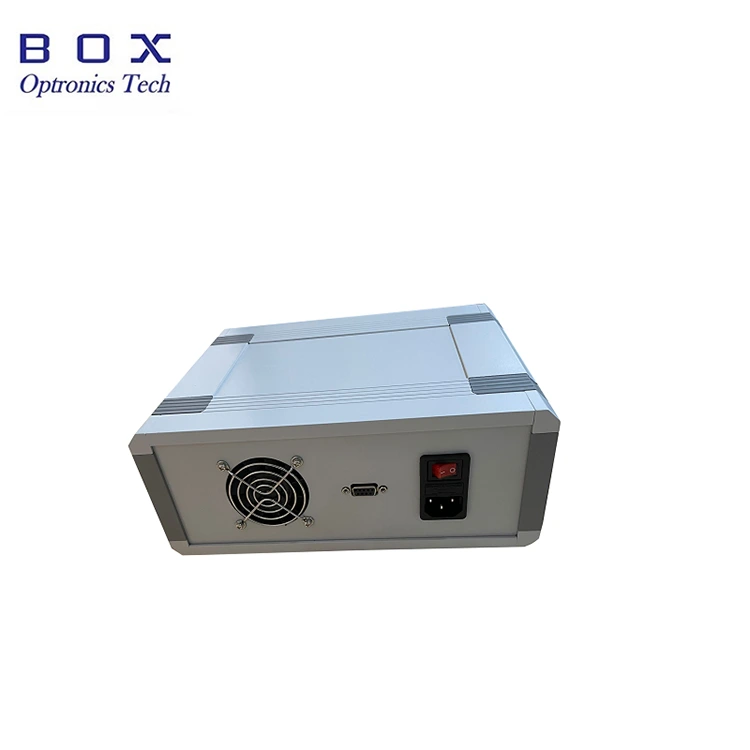

● 背面図: 冷却ファン、通信インターフェイス、電源スイッチ、電源ポート付き。

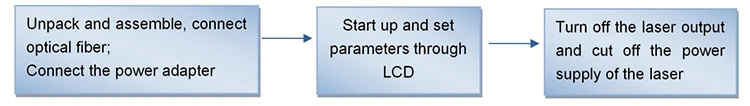

動作ステップ - 1310nm 80mW SLD高出力光源

ステップ1. 開封と組み立て:

組み立て前に付属品が揃っているか確認してください。

ステップ2. 電源を接続します。

電源コードをシャーシ バックプレーンの電源コード ソケットに挿入し、電源を接続します。

ステップ3. 出力ファイバの接続：ファイバコネクタまたはフランジのダストキャップを開け、ファイバ端面を確認し、汚れや損傷がないことを確認してから、被試験機器またはパワーメータにファイバを接続または接続します。

設定４． 光源をオンにします。

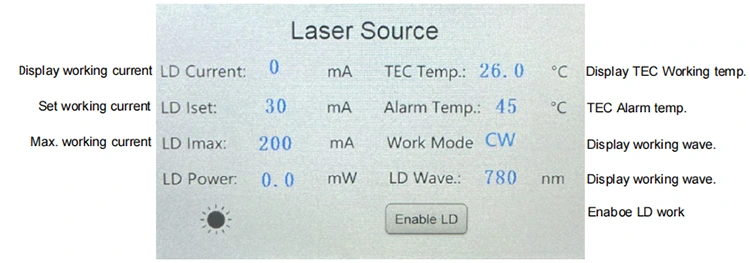

背面の電源スイッチをオンにします。注: 現時点では、動作電流と電力の値は前回のシャットダウン時に設定されたパラメータです。調整する必要がある場合は、LCD 画面をタッチして変更できます。適切な動作電流を設定した後、「LD を有効にする」スイッチを介してレーザー出力を有効にします。

ステップ5. シャットダウン

使用後は、フロントパネルの「LD を有効にする」をオフにしてレーザー出力をオフにし、電源スイッチをオフにして、電源コードを抜きます。

注文情報 - 1310nm 80mW SLD ハイパワー光源

例: BSLD-1310-1HSM-FA-B

(注文情報: 1310nm 100mW SLD 高出力光源、SM ファイバー付き、FC/APC コネクター、ベンチトップ パッケージ)。

データシートとテストシート - 1310nm 80mW SLD ハイパワー光源

データシート

テストシート

見積および支払い条件 - 1310nm 80mW SLD高出力光源

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は EXW の使用をお勧めします。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、商品の送料を前払いしてください。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム - 1310nm 80mW SLD ハイパワー光源

制作には約 10 営業日かかります。 （在庫がある場合はより早く発送させていただきます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意とメンテナンス - 1310nm 80mW SLD高出力光源

● 起動するときは、電源スイッチとボタンスイッチがオフになっていることを確認してから、電源を接続してください。シャットダウンする場合は、ディスエーブルLDオフスイッチを確認し、ボタンスイッチをOFFにしてから電源を切ってください。装置の動作中に電源を直接遮断しないでください。

● 光ファイバコネクタを接続する前に、ホコリのないミラーペーパーで拭き、必ず光ファイバ端面検出器と連携して観察してください。清掃を確認した後、フランジを通して接続します。レーザー接続時に光ファイバーコネクタ端面が焼ける可能性があります。フランジを接続するときは、軽い操作がないよう注意してください。使用しないときは光ファイバーコネクタのダストキャップをかぶせてください。

● 光ファイバコネクタ端面のホコリによる焼けを防ぐため、前面パネルの光ファイバコネクタを頻繁に抜き差ししないでください。

●耐湿性に注意し、乾燥した場所に置いてください。

品質保証とアフターサービス - 1310nm 80mW SLDハイパワー光源

●保証期間：

購入後1年以内の人為的でない欠陥については無料で修理または交換します。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中、製品の品質上の問題による故障に対しては、無償修理または交換サービスを提供いたします。ただし、Box Optronics は、保証期間内に次の場合には無料修理サービスを拒否する権利を留保します。

(1) 自然要因または環境影響（感電、粉塵）により製品が破損または損傷した場合。

(2) ユーザーの標準外の操作により製品が損傷した場合。

(3) 製品に明らかな人為的損傷がある。

(4) 当社の許可なく製品を分解、改造、修理した場合。

(5) 光源ハウジングの保証ラベルのステッカーが変更されているか不完全である。

(6) 輸送中に製品が破損または紛失した場合。
