CWDM 1270-1650nm DFB レーザー光源

目次

1. の導入 駆動回路内蔵 CWDM 1270-1650nm DFB レーザー光源

2. 技術的 仕様

3. 製品の特長

4. 代表的な用途

5. 製品詳細

6. 安全な操作ガイド

7. 注文情報

8. データシートとテストシート

9. 見積条件と 支払い

10. リードタイム

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

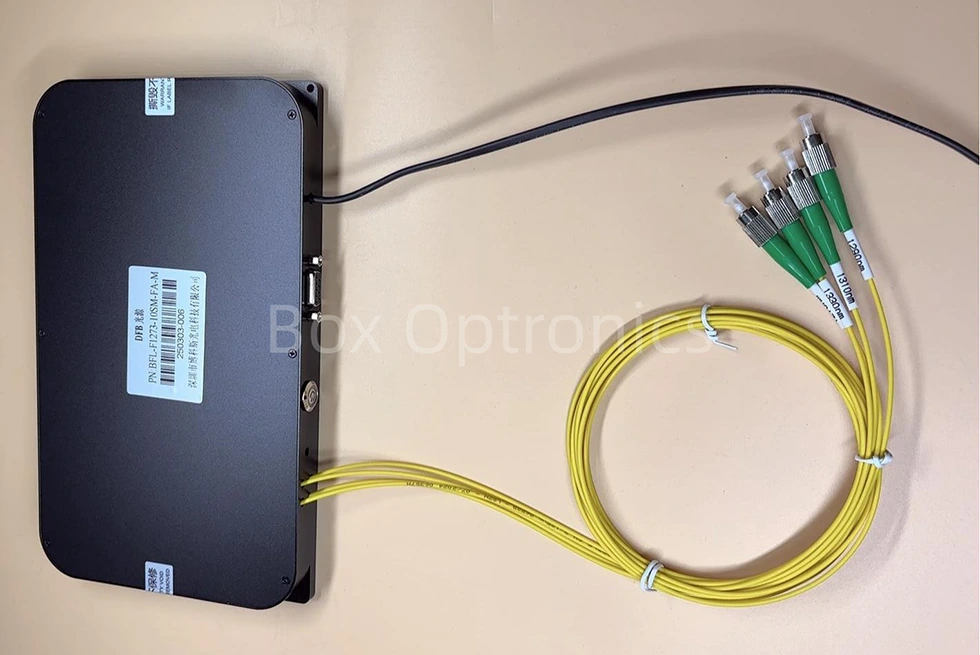

製品紹介

これは、CWDM 1270-1650nm DFB レーザー光源です。 DFB半導体レーザーチップを採用した駆動回路を内蔵、出力付き 10mW 以上の出力、SM/PM ファイバー、優れた出力とスペクトルの安定性。それ 通信インターフェースを備えたベンチトップおよびモジュラー構成をサポートするか、 システム統合のための監視ソフトウェア。非線形光学に最適 研究、ファイバーレーザーポンピング、および光学テストシステム。頻繁な差し込みは避けてください/ ほこりの蓄積や端面を防ぐためのファイバ コネクタの取り外し ダメージ。

製品 仕様

製品の特徴

● パワーと スペクトルの安定性。

● 出力電力 10〜100%調整可能。

● モジュール/ベンチトップ オプションで、簡単に通信監視が可能 統合。

● サポート さまざまな光学システムに適合するSM/PMファイバーのカスタマイズ。

製品の用途

● 光伝送システム;

● ファイバーレーザーポンピング。

● 非線形光学の研究。

製品詳細

●CWDM波長1270～1650nm、WL公差は+/-3nmです。

（20nmごとに1波長が可能です。）

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

*カスタマイズされたマルチチャンネルDFBレーザー光源をサポート

●標準付属品

操作手順

Step1.開梱：組み立て前に確認してください レーザー光源モジュール、USB データを含むすべての付属品が揃っているかどうか ケーブル、電源アダプター、テストレポートなど。

Step2.電源：DCに接続 スイッチング電源またはその電力を満たす安定化電源 供給要件。適合するオリジナルの電源アダプタのみを使用してください (DC5V または DC12V）。不適切な電源アダプターを使用すると、光源が損傷する可能性があります。 (電源アダプター 地域の電圧規格に従って供給されます。)

ステップ3.出力ファイバーの接続: ファイバーコネクタまたはフランジのダストキャップを取り付け、ファイバー端面を確認し、 テストするデバイスまたはパワーメーターにファイバーを接続するか、ファイバーを接続します。 汚染や損傷がないことを確認した後、

Setp4.ホストコンピュータに接続: を使用します。 DFB レーザー ソースとコンピューターを接続する USB-RS485 DB9 データ ケーブル。 コンピュータは、最初に専用のシリアル ポート ドライバをインストールして、 USB-RS485 シリアル ポート データ ケーブル、それ以外の場合はホスト コンピュータ ソフトウェアと 光源モジュールが正しく接続および通信できません。聞いてください ドライバーにはボックスオプトロニクス。

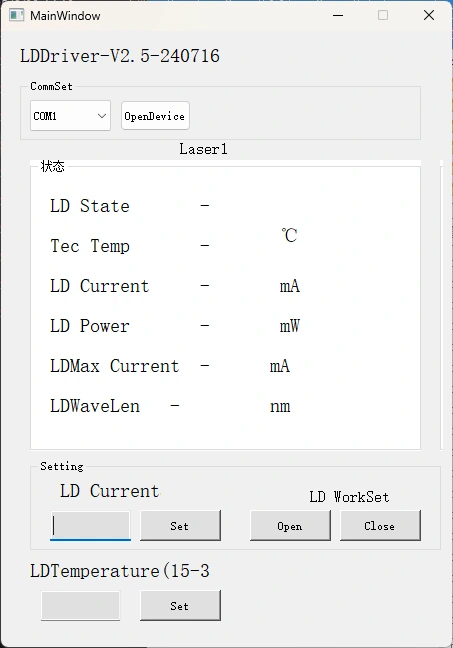

Step5. 制御ソフトウェア: Box Optronics は、シリアル コマンドまたは PC ソフトウェアを提供します。 DFB レーザー光源の LD 電流と LD 温度を制御します。を選択してください 正しいポートを選択し、電流と温度を設定して、開くボタンをクリックします。 (へ 損傷を防ぐため、初期動作時に駆動電流をゆっくりと増加させてください。しないでください すぐに最大電流を流してください。）

Step6.使用後は閉じるボタンをクリックし、電源を切り、接続を外してください。 ファイバー接続。

注文 情報

例: BLD-1550-1HSM-FA-M

(注文情報: ドライブ内蔵 CWDM 1550nm DFB レーザー光源 回路、出力 100mW、SMF-28e ファイバー付き、FC/APC コネクター、モジュール パッケージ）。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意事項と メンテナンス

● 故障の原因となりますので、ファイバコネクタの頻繁な抜き差しは避けてください。 塵の蓄積と端面の損傷。

● 繊維コネクタを糸くずの出ないワイプで掃除し、布で検査します。 接続前のファイバ端面検出器。常にファイバーを接続/切断する 端面の焼けを避けるために電力が供給されていません。未使用のコネクタにはダスト キャップを取り付けます。

● 機器は乾燥した湿気のない環境に保管してください。

● レーザー光源モジュールを長期間使用する場合は、次の点に注意してください。 モジュールの放熱と通気を考慮して配置してください。 ヒートシンク上のモジュール。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
