1550nm DFB 40mW 高出力バタフライ レーザー

目次

1. 1550nmの導入 DFB 40mW 高出力バタフライ レーザー

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 梱包詳細

6. 注文情報

7. データシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. よくある質問

製品紹介

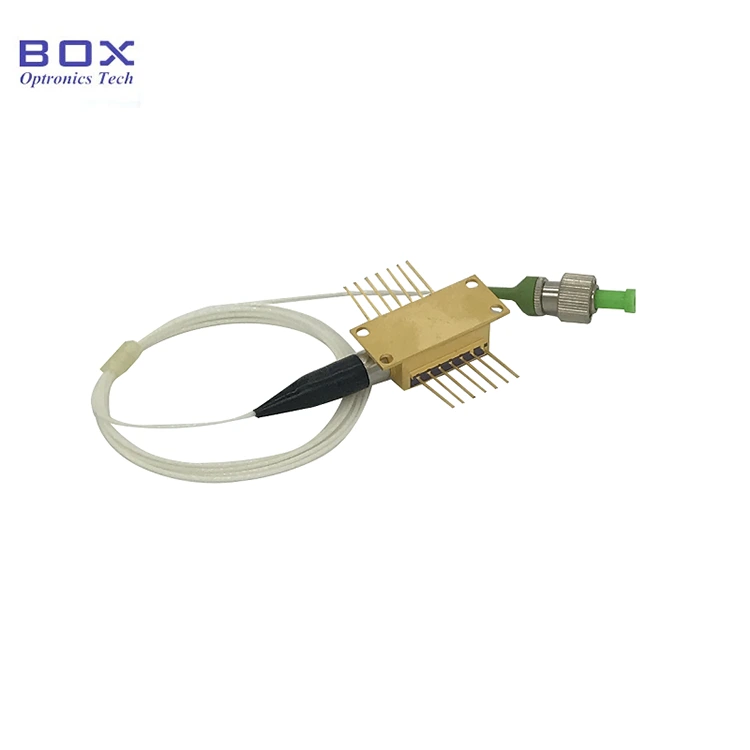

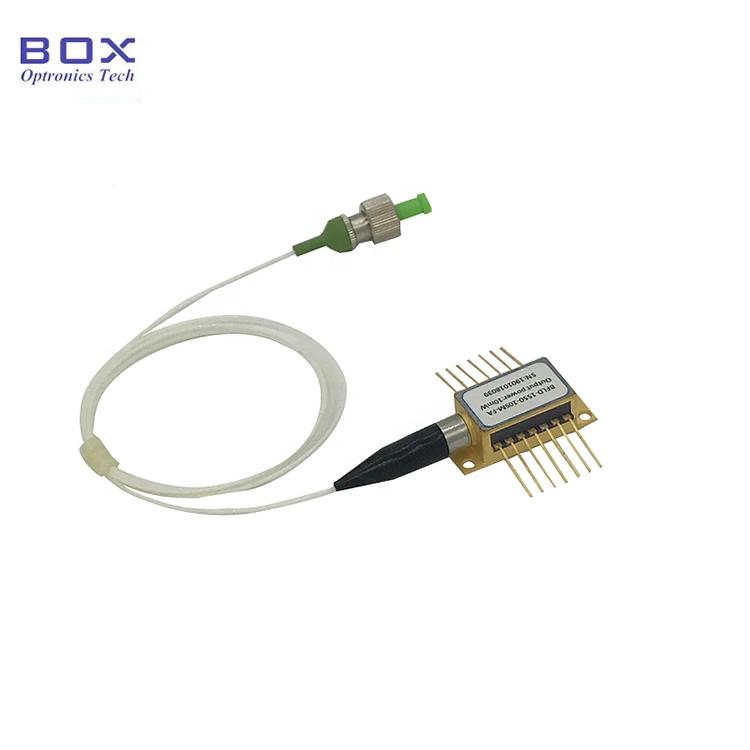

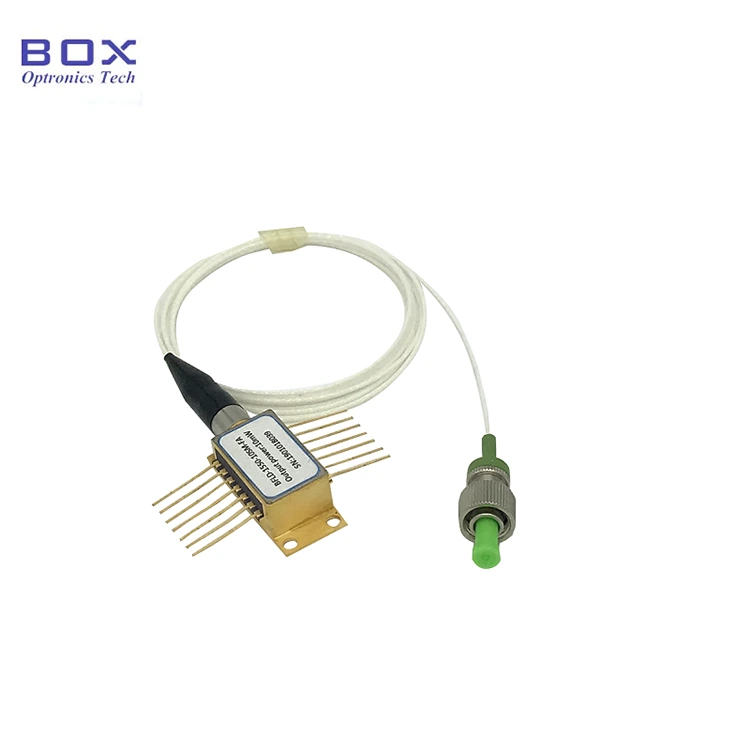

これは 1550nm DFB 40mW 高出力バタフライ レーザーです。 TEC、モニターPD、サーミスターを内蔵。安定した波長40mWが特徴です。 出力電力、および低い閾値電流。オプションで SM/PM ファイバー、幅広 動作温度が高く、光通信に適した高信頼性、 光学機器、ファイバーセンシングなど。駆動電流を制御してください。 温度を厳密に管理し、過電流による損傷を避けてください。

製品 仕様

製品の特徴

● 多量子 井戸 (MQW) 分布帰還型 (DFB) レーザー。

● SM ファイバーまたは PM ファイバー ピグテール。

● 出力電力40mW;

● 14ピン TECとモニターPDを備えたBTFパッケージ。

製品の用途

● 光ファイバー コミュニケーション。

● 光ファイバーセンシング。

● 光学デバイスのテスト。

製品 詳細

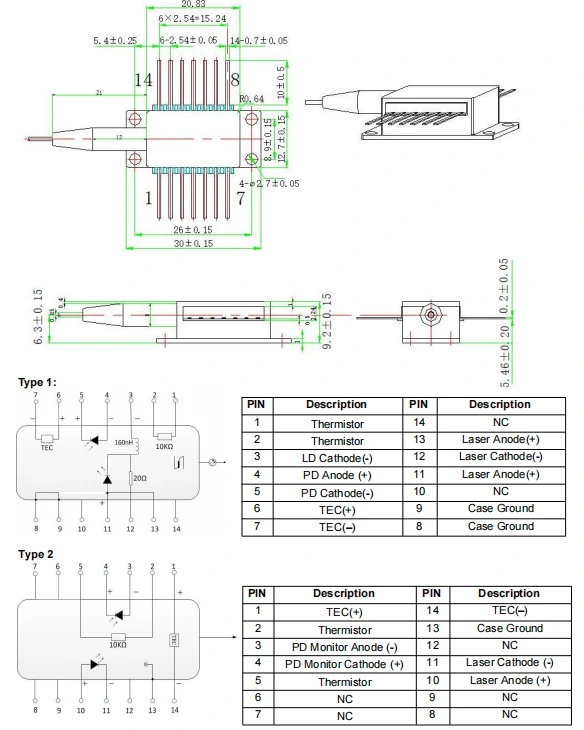

● パッケージ図&PIN-OUT 定義(単位:mm) - 1550nm DFB 40mW High パワーバタフライレーザー

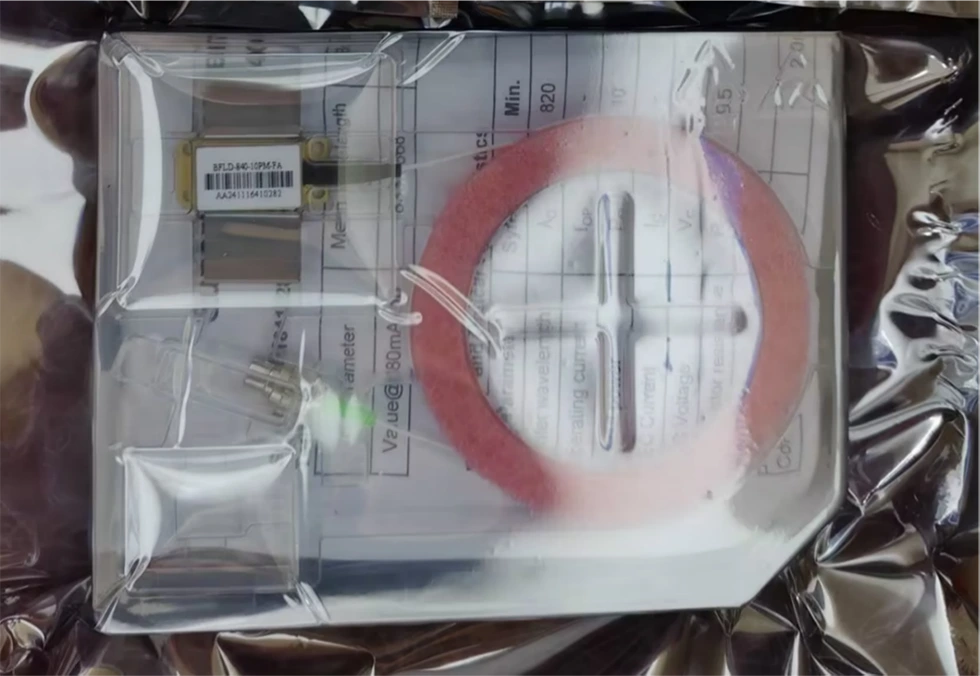

●梱包例

*ドライブのないスタンドアロン デバイス。ドライバーと統合されたモジュールパッケージ 回路はオプションです。

注文 情報

例: BFLD-1550-40SM-FA1

(注文情報: 1550nm DFB 40mW 高出力バタフライ レーザー、SM ファイバー、FC/APC コネクタ、テレコム ピン）。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシート

データシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● この装置は動作中、高強度のレーザー光線を放射します。する 目を傷害する可能性があるため、ファイバ端面を直接見ないでください。

● このデバイスは静電気に敏感です。したがって、厳守 梱包時に静電気防止対策が必要であるため、 輸送、使用方法。さらに、予防策を講じる必要があります。 電源サージが発生すると、電源サージに永久的な損傷が生じる可能性があります。 （例：機器の適切な接地を確保し、静電気防止用具を着用する） リストストラップ）。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスには電力が供給されていない状態にし、はんだごてを適切に接地する必要があります。

● 電源投入プロセス中は、絶対に大電流を直接加えないでください。 これによりチップが損傷する危険があります。代わりに、現在のレベルでデバイスの電源を入れます。 チップのしきい値に近づくと、電流は徐々に増加します。 希望のレベルに達するまで増加します。

● すべてのコンポーネントの電源を入れる前に、まずクーラーを作動させ、 その後、チップの過熱を防ぐために段階的な電源投入手順に進み、 過負荷。

よくある質問

●変更は可能ですか？ 電流を調整して波長を変える？範囲は何ですか?

- はい。現在の 波長係数は0.01 nm/mA、温度波長は0.01 nm/mAです。 係数は0.1nm/℃です。 WL の調整範囲は、約 ~center WL+/- 1 nm です。

●線幅とは何ですか？しますか？ 線幅の狭いLDを提供しますか?

--3～5MHz。 1550nm 狭線幅LD（オプション）：400kHz未満、100kHz、50kHz、10kHz。

● 電力規制とは何ですか 範囲?

--10~100%

●波長は何ですか？ 耐性？

--+/-3nm。少ないということは これもオプションです。

● 保護具はありますか? ファイバーチューブとファイバーコネクタ?

- はい。 900um ルース チューブと FC/APC、SC/APC、またはその他のコネクタはオプションです。
