1550nm DFB 100mW 高出力バタフライ レーザー

目次

1. 1550nmの導入 DFB 100mW 高出力バタフライ レーザー

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

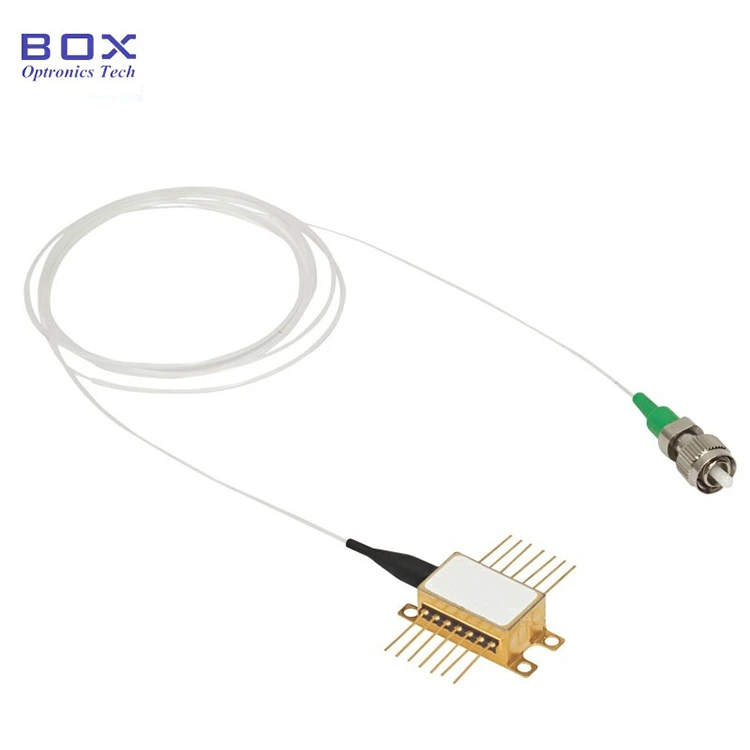

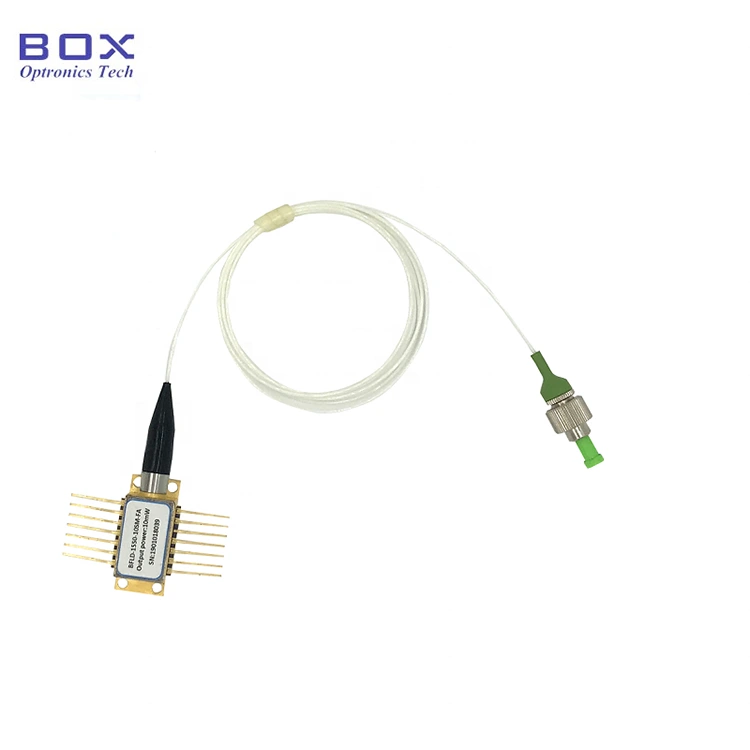

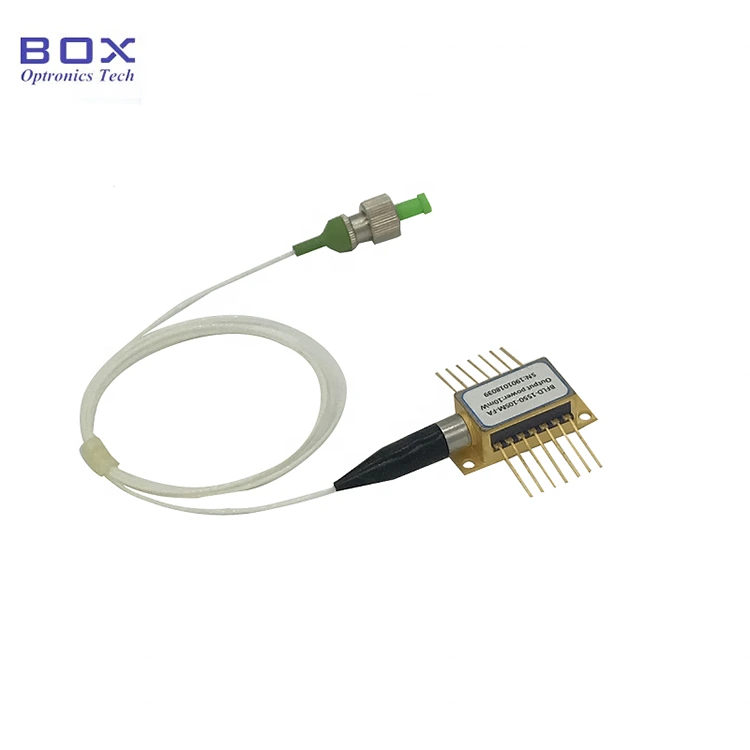

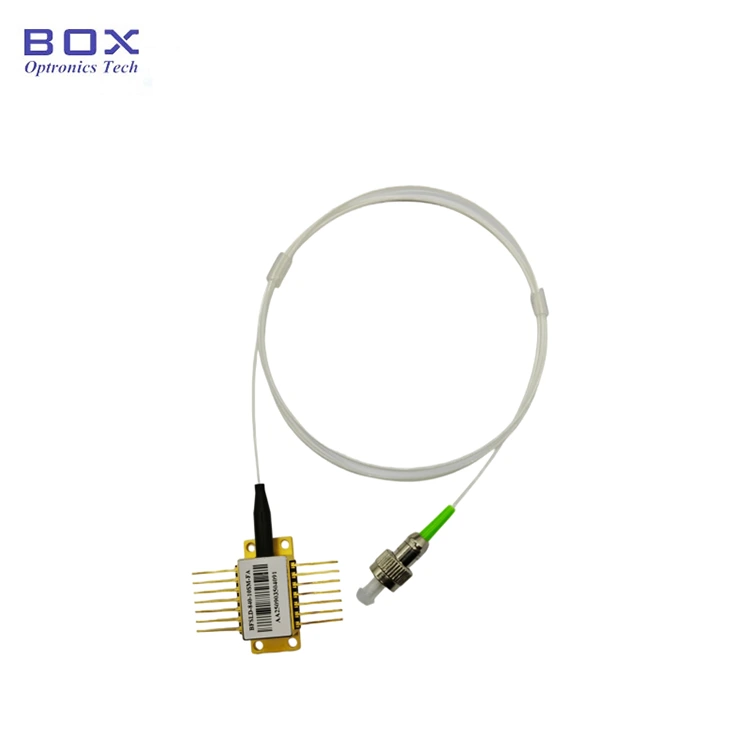

1550nm DFB 100mW 高出力バタフライレーザーをベースとしています MQW (多重量子井戸) DFB チップ上、業界標準の 14 ピンを採用 バタフライパッケージで、TEC（熱電冷却器）、サーミスター、 逆光監視PD（フォトダイオード）。ピンのはんだ付けが必要な場合は、 はんだ付け温度は 260°C を超えないようにしてください。また、はんだ付け時間は 10 秒を超えてはなりません。

製品仕様

製品の特徴

● SMファイバー またはPMファイバーピグテール。

● 高 最大出力100mW。

● 高いサイドモード抑制比。

● 14ピン TEC、サーミスタ、および モニターPD。

製品の用途

● 光ファイバー通信;

● 実験室での光学テスト。

● 光ファイバーセンシング。

製品 詳細

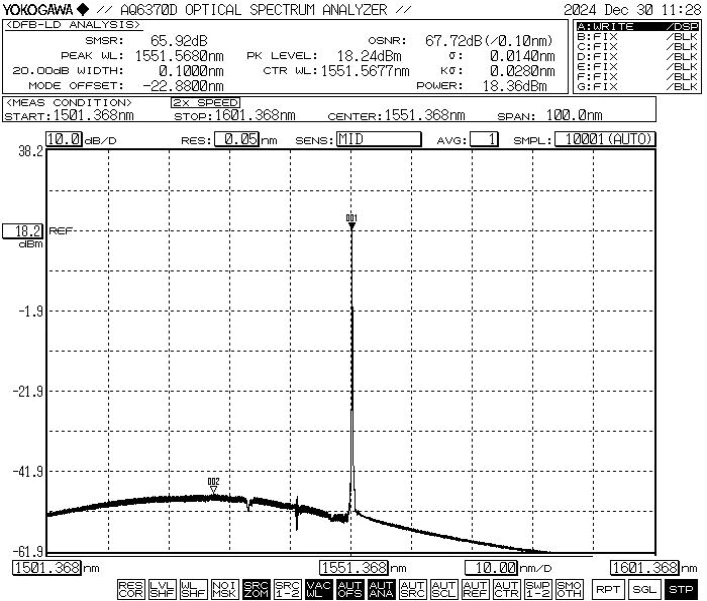

● 一般的なスペクトル: 1550nm、+/-2 WL 許容差。

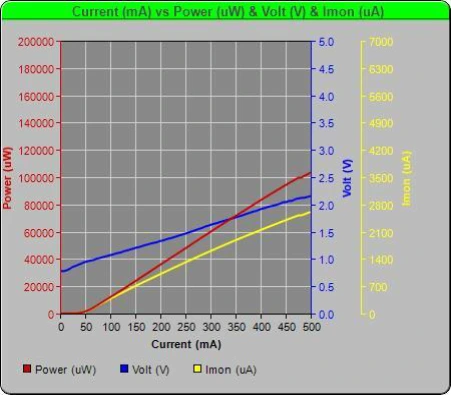

● PIV-1550nm DFB 100mW 高出力バタフライレーザー

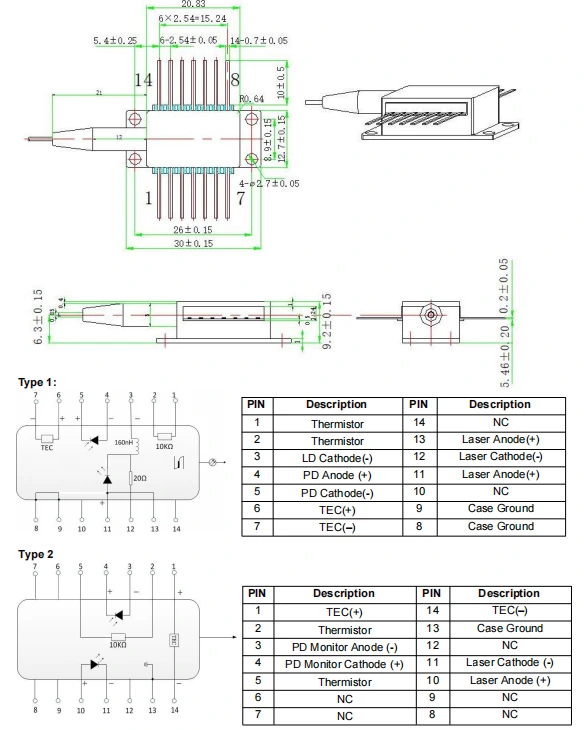

● パッケージ図&PIN-OUT定義(単位:mm) - 1550nm DFB 100mW 高出力バタフライレーザー

注文 情報

例: BFLD-1550-1HSM-FA2

(注文情報: 1550nm DFB 100mW 高出力バタフライ レーザー、SM ファイバー、FC/APC コネクター、ポンプピン付き）。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● このデバイスは静電気に敏感です。したがって、厳守 梱包時に静電気防止対策が必要であるため、 輸送、使用方法。さらに、予防策を講じる必要があります。 電源サージが発生すると、電源サージに永久的な損傷が生じる可能性があります。 （例：機器の適切な接地を確保し、静電気防止用具を着用する） リストストラップ）。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● デバイスを使用する場合は、動作電圧と動作電圧を厳守してください。 データシートに指定されている電流範囲。主要パラメータ - Ith を含む (しきい値電流)、Iop max (最大動作電流)、Vop max (最大動作電流) 動作電圧)、および λc (中心波長) - を参照する必要があります。 具体的には出荷時に提供されるテストレポートに記載されています。 注: 操作 絶対最大定格を超えると、デバイスに永久的な損傷を与える可能性があります。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
