1550nm 1W ファイバー結合レーザー

目次

1. 1550nm 1W ファイバー結合レーザーの紹介

2. 製品仕様

3. 特徴

4. アプリケーション

5. 製品の詳細

6. 注文情報

7. データシートとテストシート

8. 見積および支払い条件

9. 操作ガイド

10. 操作上の注意とメンテナンス

11. 品質保証とアフターサービス

製品紹介-1550nm 1W ファイバー結合レーザー

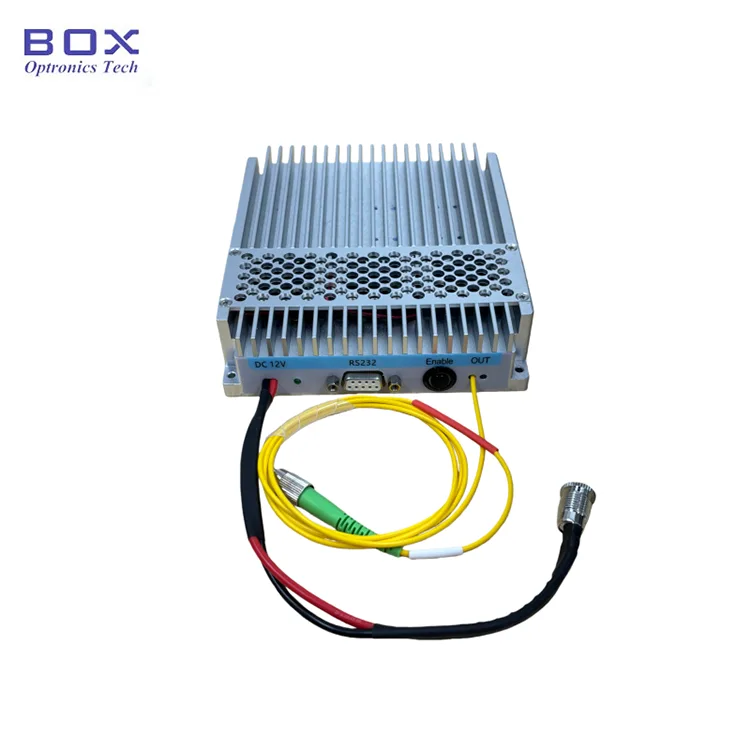

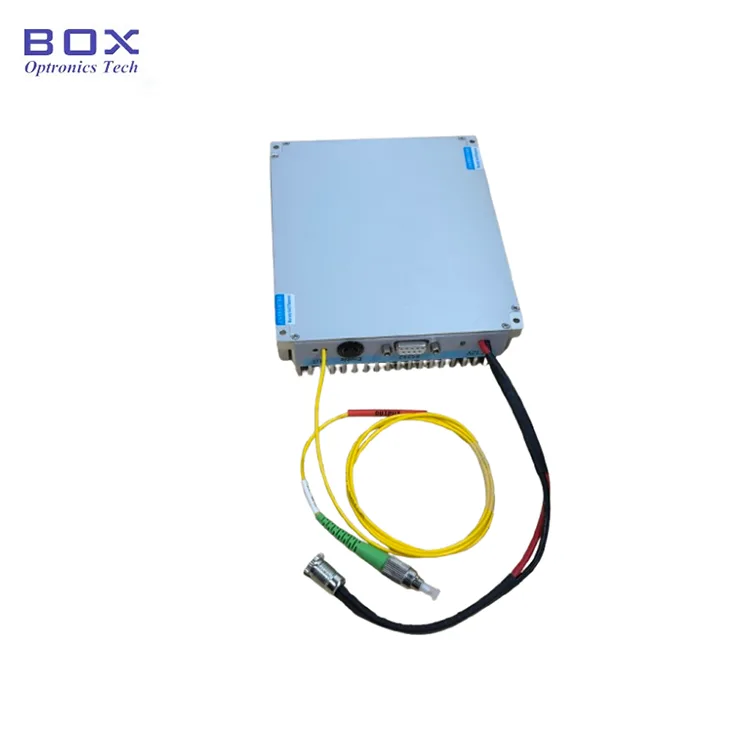

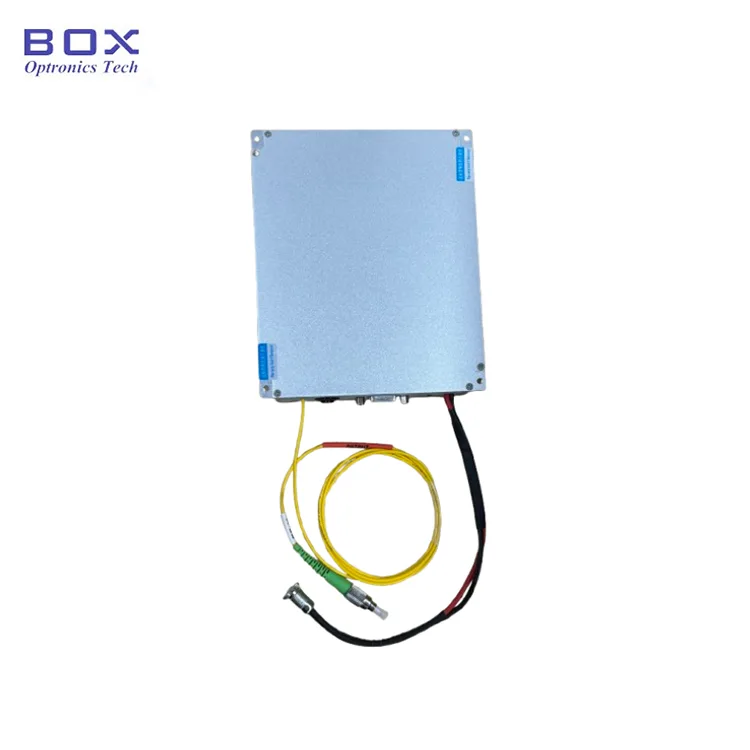

1550nm 1W ファイバー結合レーザーは、高出力利得光学モジュールと組み合わせた DFB シード レーザーを利用して、単一波長の高出力レーザー出力を実現します。高い波長精度と高いサイドモード抑制比が特徴です。オプションにはシングルモードまたは偏波保持ファイバーが含まれます。このユニットは、調整可能な電流による高出力、電源投入時の即時の発光、およびユーザーフレンドリーな操作を提供するため、研究者による実験室での使用に最適です。

製品仕様 - 1550nm 1W ファイバー結合レーザー

製品の特徴 - 1550nm 1W ファイバー結合レーザー

● DFB シード + 高電力ゲイン ステージ アーキテクチャにより、線幅と電力のバランスが取れています。

● 長時間の連続運転のための優れた電力安定性。

● 柔軟なシステム統合のための SM および PM ファイバー オプション。

● ラボおよび OEM 統合用のベンチトップおよびモジュール パッケージ。

● 10% ～ 100% の連続パワー調整。

製品アプリケーション - 1550nm 1W ファイバー結合レーザー

● コヒーレント光通信のテストと研究。

● 非線形光学とスーパーコンティニュームの生成。

●LiDAR送信機の光源。

● ファイバーアンプのポンピングとゲインの特性評価。

製品詳細 - 1550nm 1W ファイバー結合レーザー

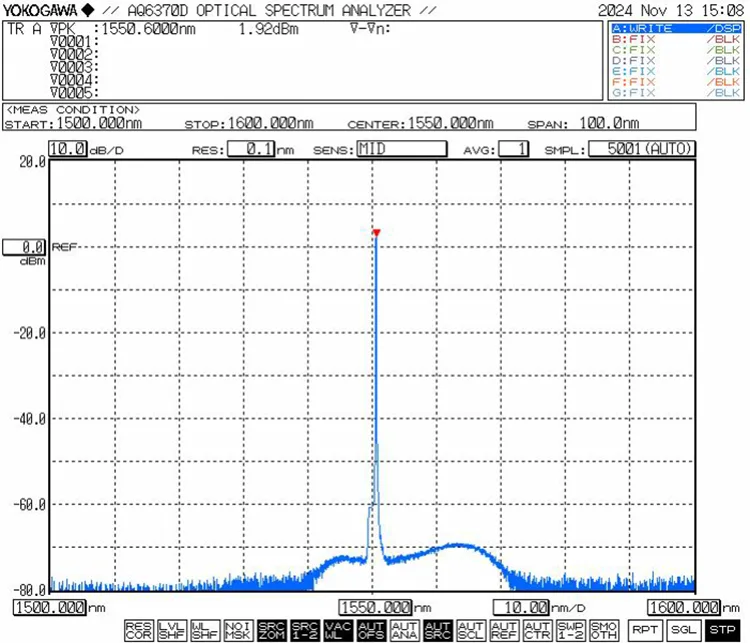

● 代表的な特性曲線: λ= 1550 nm、線幅 ≤3MHz、Pavg= 20W

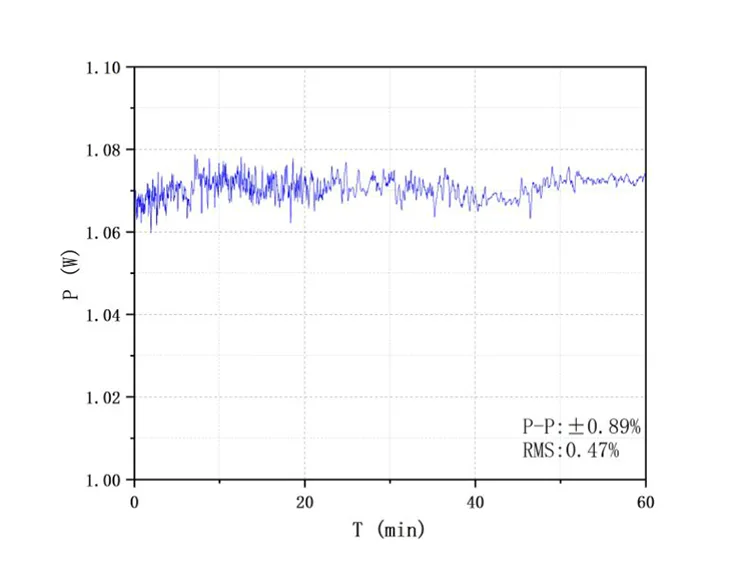

● レーザー出力と出力安定性（出力安定性テスト@1W）

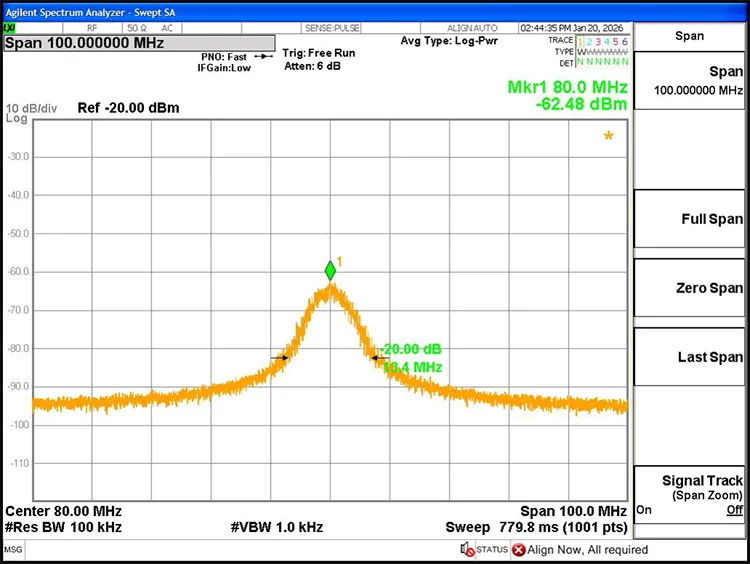

● レーザー線幅@3dB: 0.67MHz

注文情報 - 1550nm 1W ファイバー結合レーザー

例: HFL-1550-30-PM-M31

(注文情報: 1550nm 1W ファイバー結合レーザー、1W (30dBm) 出力、PM1550ファイバー、モジュールパッケージ)。

データシートとテストシート - 1550nm 1W ファイバー結合レーザー

データシート

テストシート

見積および支払い条件 - 1550nm 1W ファイバー結合レーザー

● 見積条件

(1)EXW

(2) DAP

(3) その他

● 支払い条件

PayPalとT/Tが利用可能です。

操作手順 - 1550nm 1W ファイバー結合レーザー

ステップ1. 開梱: 組み立てる前に、すべての付属品が揃っているかどうかを確認してください。

●標準付属品

ステップ2. 電源: 電源ポートは標準 DC5.5×2.1mm インターフェイスを使用します。適合するオリジナルの電源アダプター（DC5V または DC12V）のみを使用してください。不適切な電源アダプターを使用すると、光源が損傷する可能性があります。スイッチの電源に接続するための U 字型コネクタ電源ケーブルは、購入時にリクエストに応じて入手できます。

ステップ3. 出力ファイバーの接続: 他のファイバーデバイスやテスト機器に接続する前に、ファイバーコネクタからダストキャップを取り外し、端面の汚れや損傷を検査し、清潔であることを確認してください。高出力モデルの場合は、融着接続が推奨されます。

設定４． ホスト コンピューターに接続する: 付属の USB-RS232 シリアル データ ケーブルを使用して、モジュールをコンピューターに接続します。専用のシリアル ドライバー（Box Optronics が提供）をインストールして、通信を有効にします。ドライバーがないと、ホスト ソフトウェアはモジュールに接続できません。

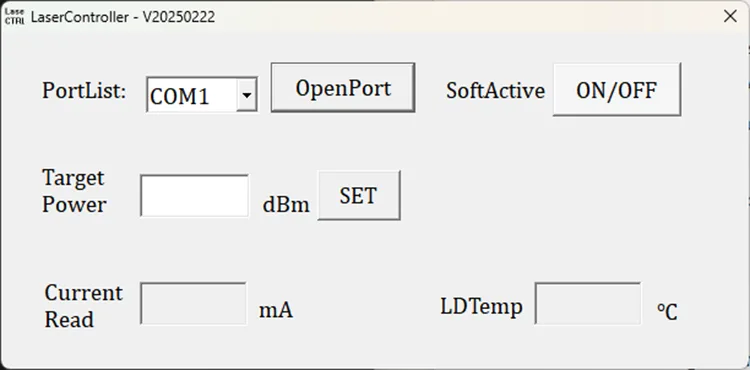

ステップ5. 制御ソフトウェア: ホスト ソフトウェアでは、「SoftActive」ボタンを介して出力パワーを調整し、レーザー出力を制御できます (以下のインターフェース図を参照)。ソフトウェアは、設定されたポンプ電流、出力電力、および温度監視ステータスを表示します。

ステップ6. 使用後は閉じるボタンをクリックして電源を切り、ファイバー接続を外してください。

操作上の注意とメンテナンス - 1550nm 1W ファイバー結合レーザー

● 埃の蓄積や端面の損傷を防ぐため、ファイバー コネクタの頻繁な抜き差しは避けてください。

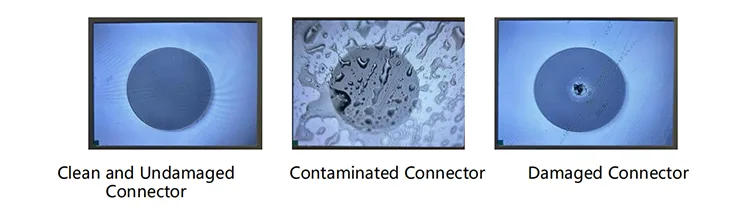

● ファイバーコネクタを糸くずの出ないワイプで掃除し、接続前にファイバー端面検出器で検査してください。端面の焼けを防ぐため、ファイバーの接続/取り外しは常に電源を入れずに行ってください。未使用のコネクタにはダスト キャップを取り付けます。

●湿気、塵、腐食に注意してください。乾燥した場所に保管してください。

●長時間使用する場合は放熱板の上に置いてください。

品質保証とアフターサービス - 1550nm 1W ファイバー結合レーザー

●保証期間：

購入後1年以内の人為的でない欠陥については無料で修理または交換します。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中、製品の品質上の問題による故障に対しては、無償修理または交換サービスを提供いたします。ただし、Box Optronics は、保証期間内に次の場合には無料修理サービスを拒否する権利を留保します。

(1) 自然要因（雷、粉塵など）または環境の影響によって引き起こされる損傷。

(2) ユーザーの不適切な操作による故障。

(3) 人為的ミスによって引き起こされた明らかな物理的損害。

(4) 不正な分解、改造、修理。

(5) ハウジングの保証ラベルが変更されているか不完全である。

(6) 輸送中の破損または紛失。
