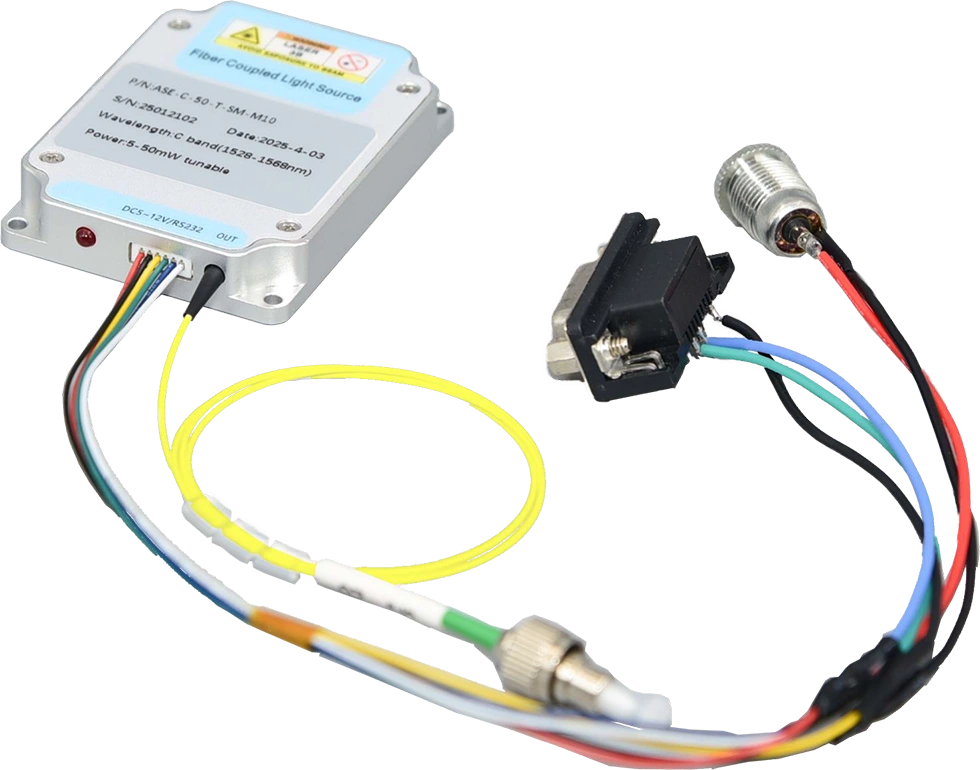

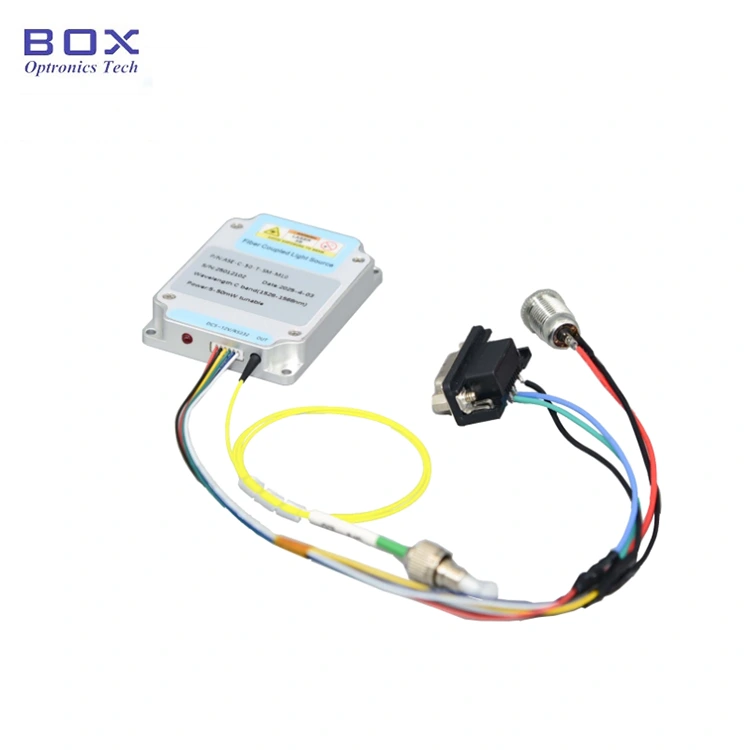

製品紹介

CバンドASEブロードバンド光源マイクロモジュールは、 コンパクトなサイズ、広帯域スペクトル、高帯域幅を必要とするアプリケーション向けに設計されています。 出力の安定性。超小型の設置面積を特徴としており、次の用途に最適です。 優れた光学性能を維持しながら、スペースに制約のあるシステムにも対応します。の モジュールは、10/20/50mW 固定出力電力の RS232 または TTL 制御をサポートします。お願いします 温度と湿度を制御して使用し、良好な放熱を確保し、次のことを避けてください。 出力過負荷。

製品 仕様

製品の特徴

● ウルトラ 小さいサイズ 50*50*15 ミリメートル;

● 高安定性10/20/50mW出力電力;

● スペクトル平坦性 ≤2dB;

● RS232 / TTL 制御をサポートし、統合が容易です。

1. 製品アプリケーション - C バンド ASE 広帯域光源マイクロモジュール

● 光学部品のテスト。

● 光通信の研究開発;

● 光ファイバーセンシング。

製品 詳細

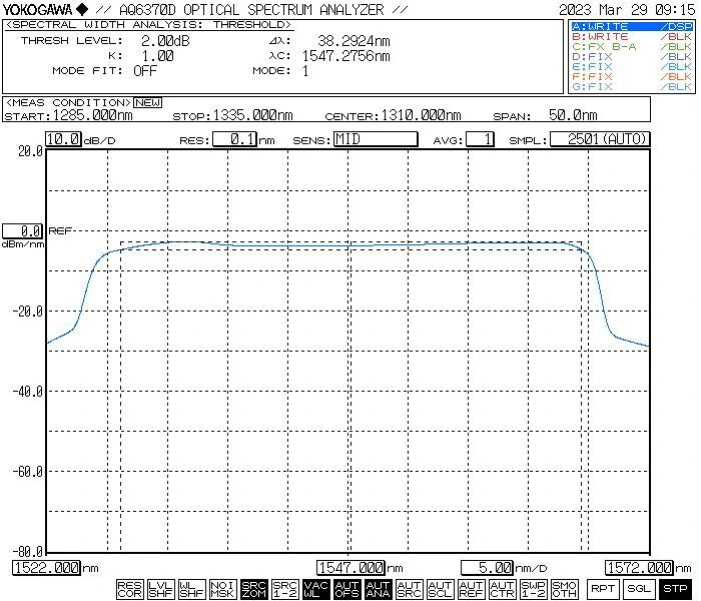

● 代表的なスペクトル

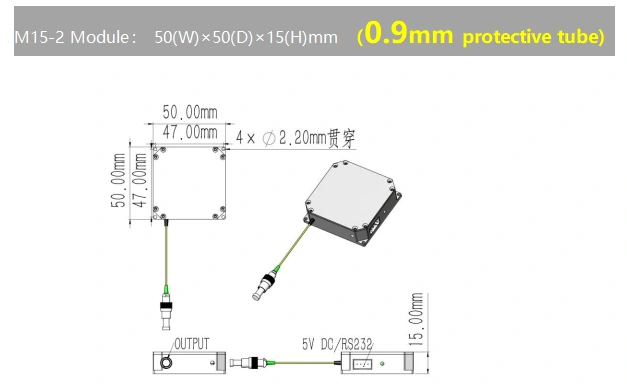

●寸法(mm)：マイクロモジュール

操作 ステップ

Step1.Unpacking

組み立てる前に、付属品がすべて揃っているかどうかを確認してください。

Step2.電源とファイバーパッチを接続する コード

電源を入れてください。を使用して光源出力ポートを接続します ファイバーパッチコード。

Step3.光源を有効にする

光源の電源を入れます。注: この段階では、 動作電流と電力はホストによって設定されたパラメータに対応します 直近のシャットダウン中のコンピュータ。調整が必要な場合は、これらを 設定はソフトウェア経由で変更できます。警告: 固く禁止されています 光源が点灯しているときに光ファイバーコネクタを接続または切断するには アクティブな。

Setp4.シャットダウン

使用後は電源コードを抜いてください。

注文 情報

例: ASE-C-20-SM-MC

(注文情報: C バンド ASE ブロードバンド光源マイクロモジュール、20mW 出力電力、SM ファイバー、マイクロモジュール パッケージ付き)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシート

データシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意事項と メンテナンス

● 故障の原因となりますので、ファイバコネクタの頻繁な抜き差しは避けてください。 塵の蓄積と端面の損傷。

● 繊維コネクタを糸くずの出ないワイプで掃除し、布で検査します。 接続前のファイバ端面検出器。常にファイバーを接続/切断する 端面の焼けを避けるために電力が供給されていません。未使用のコネクタにはダスト キャップを取り付けます。

● 機器は乾燥した湿気のない環境に保管してください。

2. 品質保証とアフターサービス - CバンドASEブロードバンドライト ソースマイクロモジュール

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
