760nm 10mW DFB バタフライ レーザー ダイオード

目次

1. 760nmの導入 10mW DFB バタフライ レーザー ダイオード

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

14PIN の 760nm 専用 DFB レーザーです。 標準バタフライパッケージ、中心波長760nm、波長許容差 +/-1nm、標準出力電力 10mW。 TEC、サーミスター、モニター内蔵 波長安定性に優れたPDにより、長期安定動作が可能です。それは 主に酸素の検出に使用されます。ピンの定義に従って厳密に配線してください。 TEC 制御下で、パフォーマンスとパフォーマンスを確保するために過度のファイバーの曲げを防止します。 耐用年数。

製品 仕様

製品の特徴

● 多量子 井戸 (MQW) 分散フィードバック (DFB) レーザー。

● 内蔵 TEC & 光アイソレータ;

● 高 安定性と低ノイズ。

● 14ピン業界標準のバタフライパッケージ。

製品の用途

● 酸素濃度 検出と分析。

● ガス感知検知器。

● 科学研究と スペクトル分析。

製品詳細

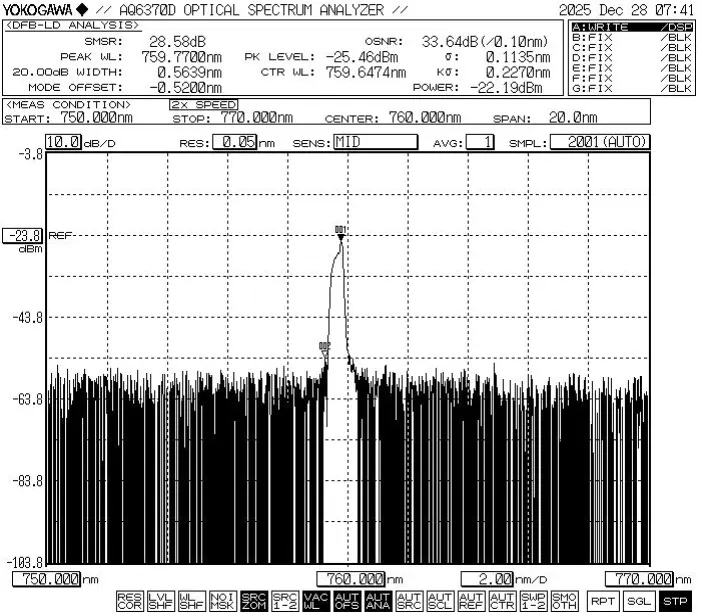

● 一般的なスペクトル: 760nm、+/-1nm WL 許容差。

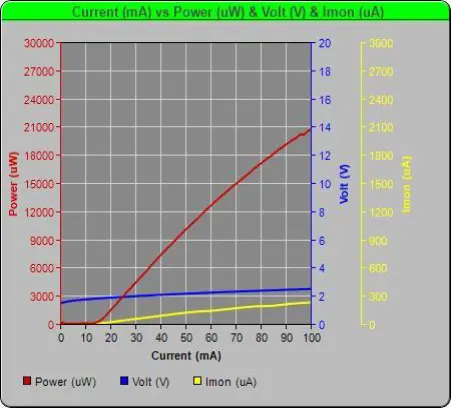

● PIV-760nm 10mW DFB バタフライ レーザー ダイオード

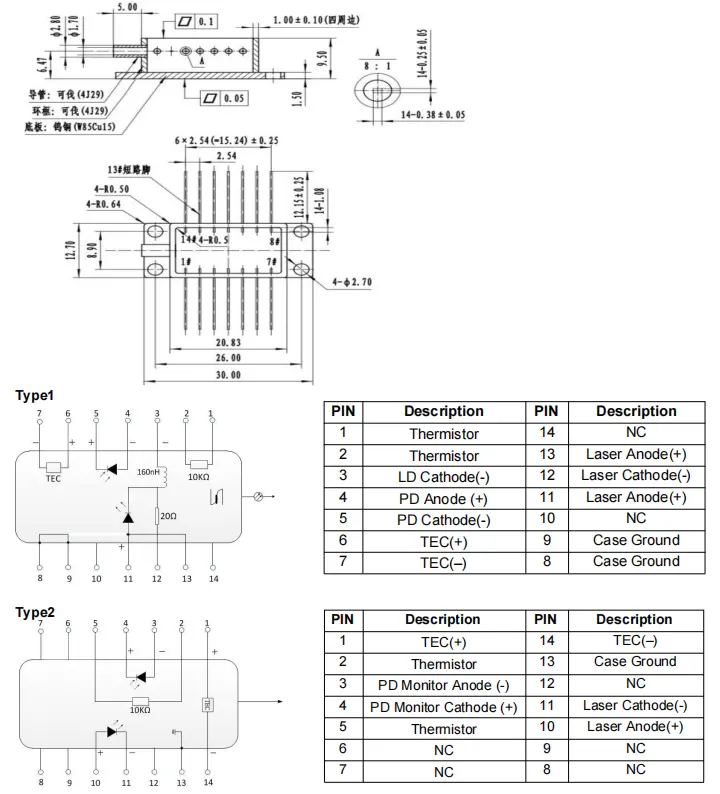

● パッケージ図とピン配列

注文 情報

例: BFLD-D760-10SM-FA2

(注文情報: 760nm 10mW DFB バタフライ レーザー ダイオード、SM 付き) ファイバー、FC/APC コネクタ、タイプ 2 ピン配列)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意

● この装置は動作中、高強度のレーザー光線を放射します。する 目を傷害する可能性があるため、ファイバ端面を直接見ないでください。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスは電源が入っていない状態にし、はんだごてが適切に動作している必要があります。 接地された。

● デバイスを使用する場合は、動作電圧と動作電圧を厳守してください。 データシートに指定されている電流範囲。主要パラメータ - Ith を含む (しきい値電流)、Iop max (最大動作電流)、Vop max (最大動作電流) 動作電圧)、および λc (中心波長) - を参照する必要があります。 具体的には出荷時に提供されるテストレポートに記載されています。 注: 操作 絶対最大定格を超えると、デバイスに永久的な損傷を与える可能性があります。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
