1550nm 10mW DFB バタフライ レーザー ダイオード

目次

1. 1550nmの導入 10mW DFB バタフライ レーザー ダイオード

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

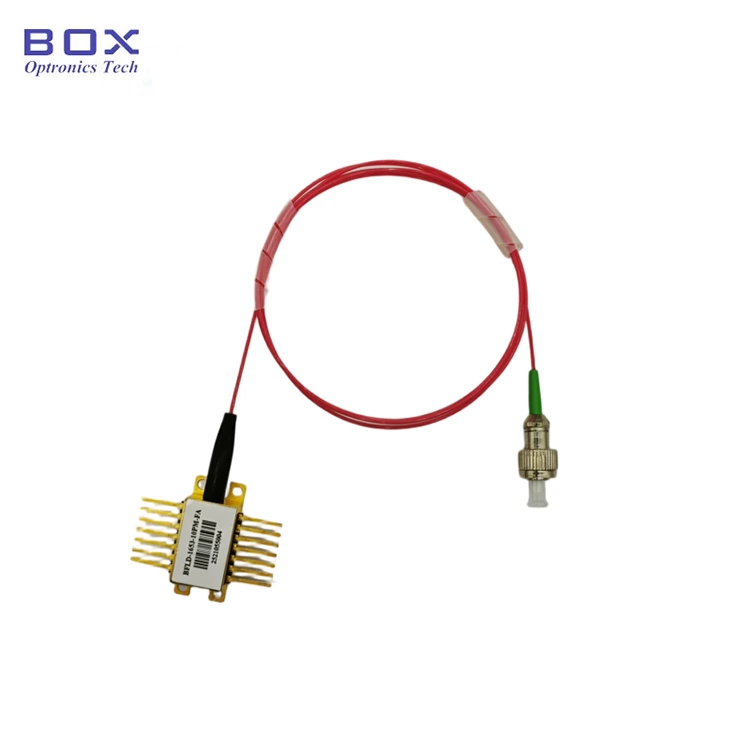

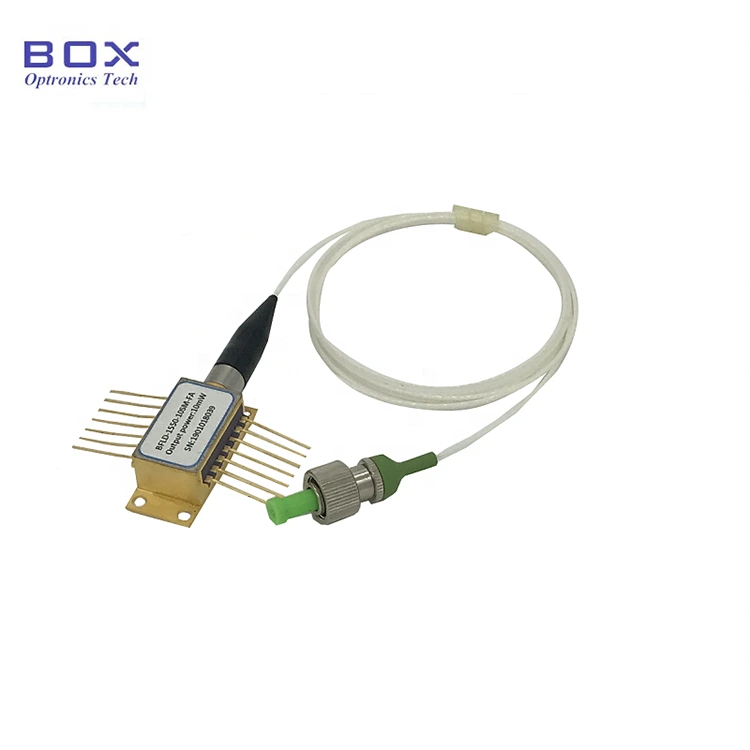

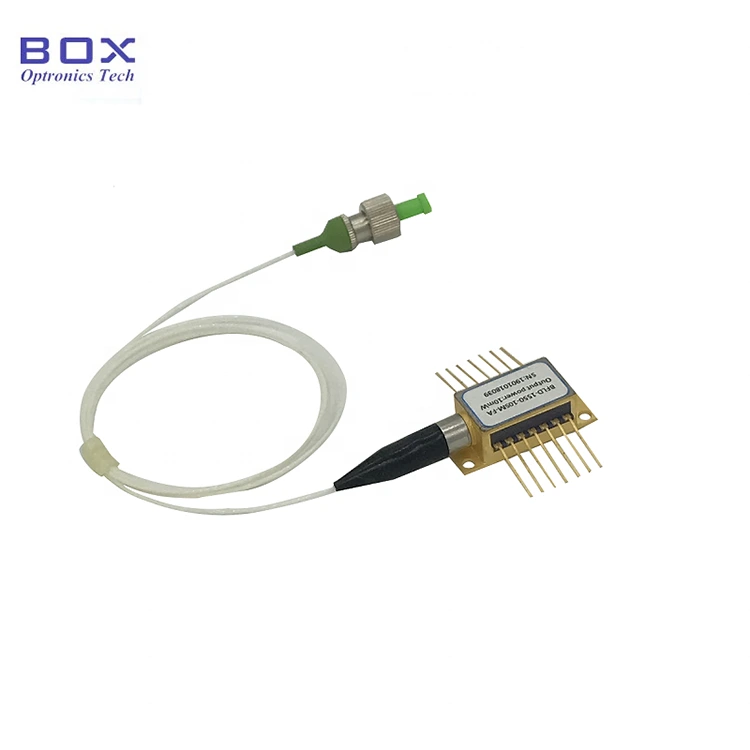

これは 14 ピン バタフライを備えた 1550nm DFB レーザーです パッケージ、内蔵TEC、サーミスタ。安定した波長10mWが特徴です。 出力電力、標準 40dB のサイドモード抑制比、および低いしきい値 現在。オプションで SM/PM ファイバー、幅広い動作温度、高い温度に対応 信頼性が高く、ファイバー通信、光学機器、ファイバーに最適 センシング。駆動電流と温度を厳密に管理し、次のようなことは避けてください。 過電流による損傷。

製品 仕様

製品の特徴

● 多量子 井戸 (MQW) 分布帰還型 (DFB) レーザー。

● SMF-28eまたは PMF-1550 ピグテール。

● TEC およびモニター PD を備えた 14 ピン BTF パッケージ。

● 広い使用温度範囲-20～+70℃。

製品の用途

● 光ファイバー コミュニケーション。

● 光学機器;

● 光ファイバーセンサー;

● 光源。

製品 詳細

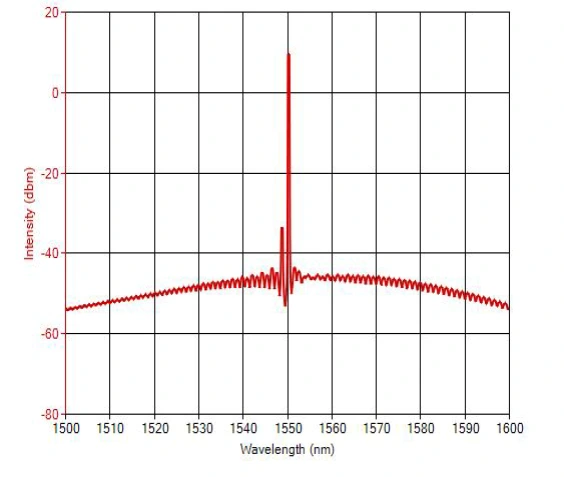

● 典型的なスペクトル: 1550nm、WL 許容差 +/-3nm。

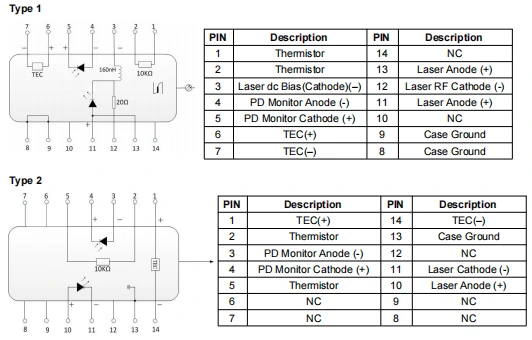

● ピンアウト定義 - 1550nm 10mW DFB バタフライ レーザー ダイオード

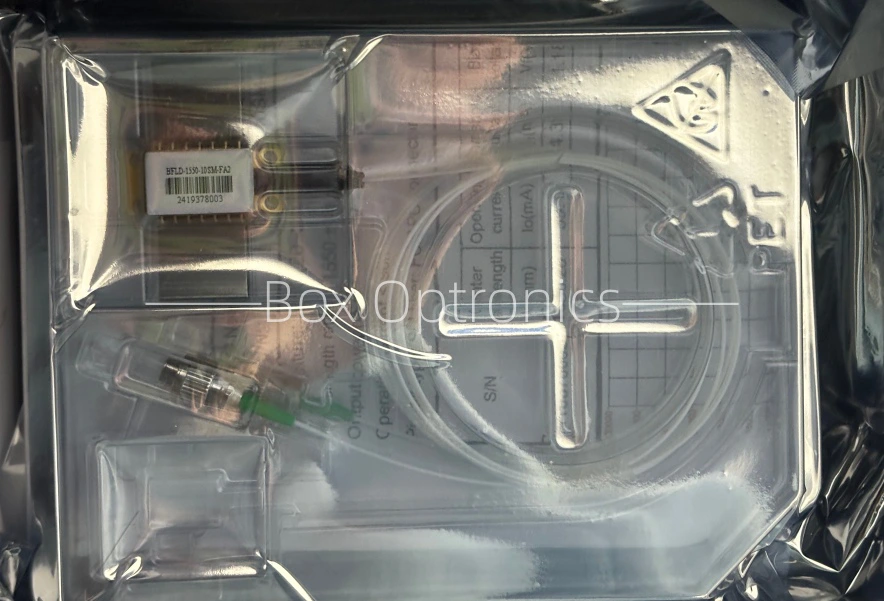

●梱包例

*ドライブのないスタンドアロン デバイス。と統合されたモジュールパッケージ ドライバ回路はオプションです。

注文 情報

例: BFLD-1550-10SM-FA2

(注文情報: 1550nm 10mW DFB バタフライ レーザー ダイオード、SM ファイバー、 FC/APC コネクタ、タイプ 2 ピン配列付き)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートとテストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● この装置は動作中、高強度のレーザー光線を放射します。する 目を傷害する可能性があるため、ファイバ端面を直接見ないでください。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● すべてのコンポーネントの電源を入れる前に、まずクーラーを作動させ、 その後、チップの過熱を防ぐために段階的な電源投入手順に進み、 過負荷。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックスオプトロニクス 以下の場合、当社は無償修理サービスを拒否する権利を留保します。 保証期間:

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
