1550.12nm DWDM DFB レーザー

製品概要 - 1550.12nm DWDM DFB レーザー

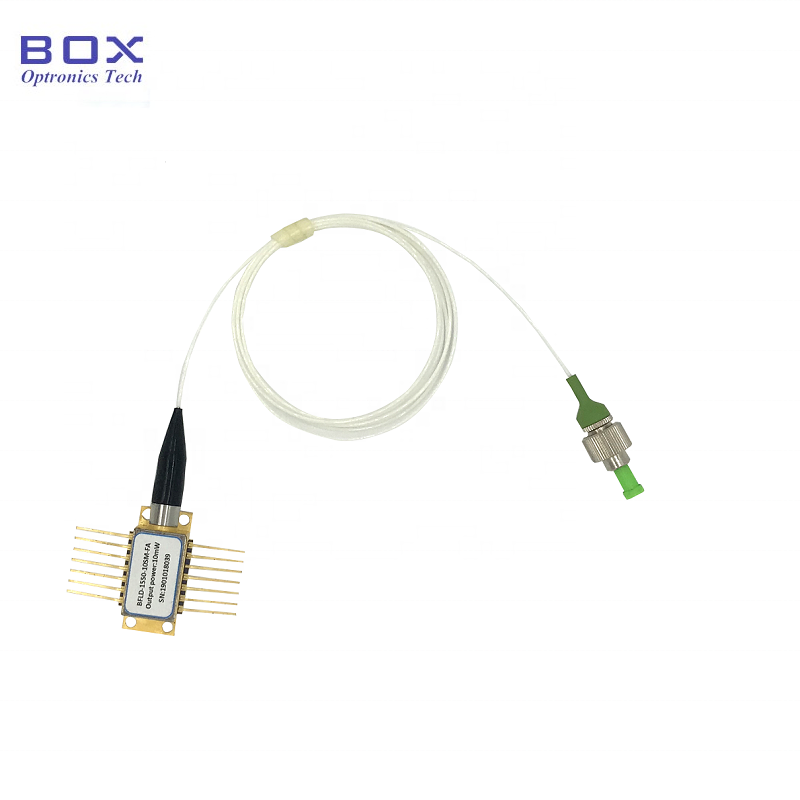

1550.12nm DWDM DFB レーザー (モデル BFLD-CH34-XXSM-FA、ITU グリッド チャネル 34) は、アナログ CATV 伝送および DWDM 光通信アプリケーション向けに特別に設計された 14 ピン バタフライ パッケージの分布帰還レーザー ダイオードです。標準 ITU グリッド波長 1550.12nm で動作するこのデバイスは、FC/APC コネクタを備えたシングルモードまたは偏波保持ファイバを介して 10mW または 20mW の光出力パワーを供給します。

このレーザーは、アイソレータ、熱電冷却器 (TEC)、10kΩ サーミスタ、およびモニター フォトダイオードを統合した密閉 14 ピン バタフライ パッケージに収められており、-40 °C ～ +85 °C の動作温度範囲全体にわたって温度と出力の安定化を実現します。さまざまなシステムボード設計との互換性のために、2 つのピン配列構成 (タイプ 1 およびタイプ 2) が利用可能です。

主な特長 - 1550.12nm DWDM DFB レーザー

· 標準 ITU グリッド波長: 1550.12nm (チャネル 34)、CH18 ～ CH64 の全範囲 (オプション)

· 高い光出力パワー: 10mW または 20mW

· CATV 伝送用に最適化された高度なアナログ チップ設計

· ハイサイドモード抑制比:SMSR ≥30dB

· 内蔵光アイソレータ: ≥30dB アイソレーション @25°C

· 高い光学反射損失: ≥40dB

· 広い変調帯域幅: 通常 2.5 GHz

· TEC とサーミスターを統合した 14 ピン密閉バタフライ パッケージ

· 電力監視用の統合モニターフォトダイオード

· ファイバーオプション: SMF-28e シングルモードまたは PMF-1550 偏波保持ファイバー

· 標準 FC/APC コネクタ、1.0m ピグテール (900μm ルース チューブ)

· 広い動作温度範囲: -40°C ～ +85°C

· 2 つのピン配置構成 (タイプ 1 / タイプ 2) による設計の柔軟性

代表的なアプリケーション - 1550.12nm DWDM DFB レーザー

· CATV ブロードキャスト ネットワークおよびヘッドエンド伝送システム

· ファイバー リソースが限られているネットワーク (波長多重化)

· ケーブルテレビハブおよび配信機器

· アナログ RF-over-fiber 用の光送信モジュール

· 光ファイバーのテストおよび測定機器

· ファイバーを介した衛星および RF 信号の配信

· 光通信研究所での研究開発

· CATV および通信機器への OEM 統合

製品仕様 - 1550.12nm DWDM DFB レーザー

絶対最大定格

電気光学特性 (T = 25°C、IF = IOP)

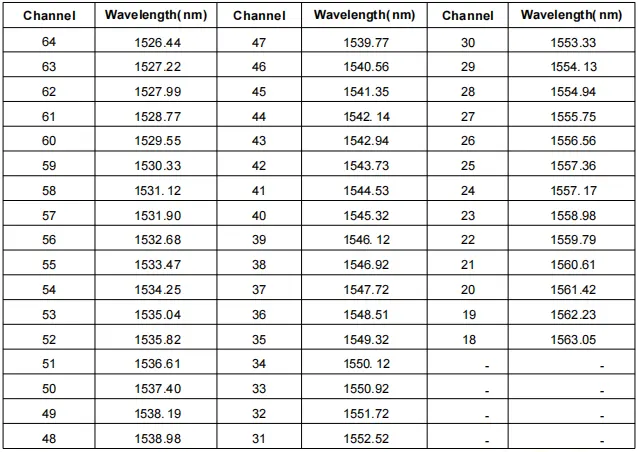

ITU グリッド波長基準 (選択されたチャネル)

注: フル ITU グリッド チャネル CH18 ～ CH64 (1526.44nm ～ 1563.05nm) はリクエストに応じて利用可能です。

光ファイバー仕様 - 1550.12nm DWDM DFB レーザー

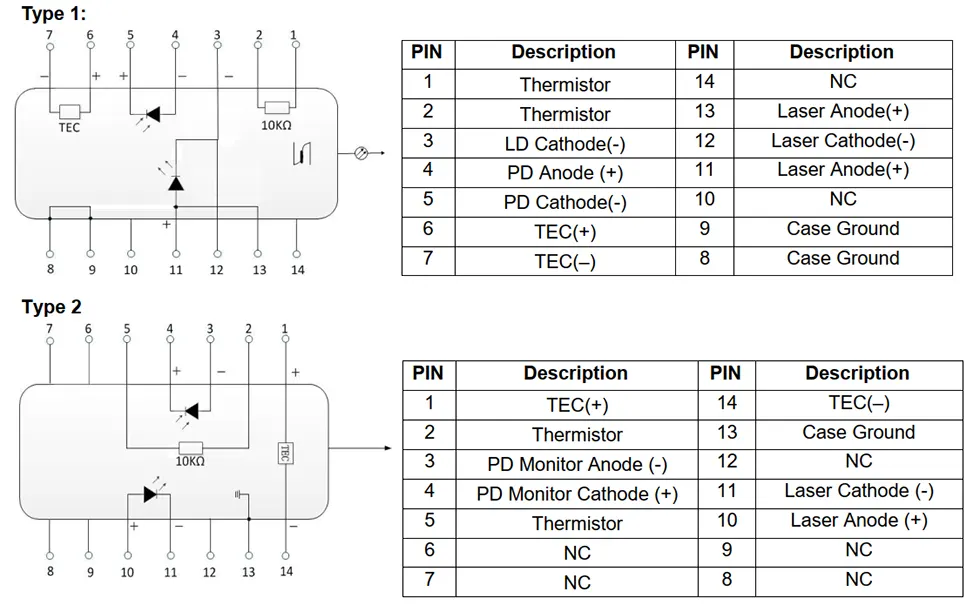

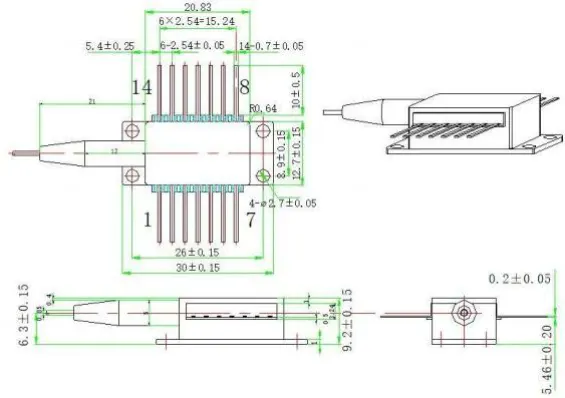

パッケージとピンの定義 - 1550.12nm DWDM DFB レーザー

注文情報 - 1550.12nm DWDM DFB レーザー

モデルの命名法

BFLD - XXXX - XX - XX - XX (-X)

例: BFLD-CH34-10SM-FA

Box Optronics DWDM DFB レーザーを選ぶ理由?

· CATV アプリケーション向けにアナログに最適化された設計を備えた実証済みの DFB レーザー チップ テクノロジー

· 出荷前の 100% 機能テストとバーンイン スクリーニング

· 厳密な波長許容差を備えた完全な ITU グリッド波長サポート (CH18 ～ CH64)

· 工場からの直接供給による競争力のある価格

· 柔軟な注文数量 — 研究開発プロトタイプと量産の両方をサポート

· 波長、出力、ファイバーの種類、コネクタ、ピン構成のカスタマイズ オプション

· CATV ネットワーク展開および制作プログラムの長期的な安定供給

· 信頼性の高い幅広い温度動作を実現する統合TECを備えた密閉バタフライパッケージ

· 完全な追跡機能を備えた DHL/UPS/FedEx による国際配送

よくある質問 (FAQ)

Q: この DWDM DFB レーザーと標準の DFB レーザーの違いは何ですか?

A: この ITU グリッド DFB レーザーは、正確な波長制御とアナログ CATV に最適化されたパフォーマンスを組み合わせています。高い搬送波対雑音比 (CNR)、低歪み性能 (CSO/CTB)、安定した光出力を実現する最適化されたレーザー チップ設計が特徴です。

主にデジタル光通信用に設計された標準の DFB レーザーと比較して、CATV DFB レーザーは、直線性とノイズ性能が重要となるアナログ変調アプリケーション用に特に最適化されています。

Q: どのような ITU グリッド波長が利用可能ですか?

A: 当社では、CH18 (1563.05nm) から CH64 (1526.44nm) までの ITU-T グリッド波長を提供しており、一般的に使用される C バンド DWDM チャネルをカバーしています。特定のシステム要件に応じてカスタム波長が利用可能です。

Q: SMF ファイバー オプションと PMF ファイバー オプションの違いは何ですか?

A: SMF-28e は標準のシングルモード ファイバで、偏波が重要ではないほとんどの CATV および一般的な光通信アプリケーションに適しています。 PMF-1550 は、偏波に敏感なシステム用に設計された偏波保持ファイバーです。 PM ファイバーの場合、遅軸はコネクタ キーに合わせられます。システムの偏波要件に基づいて選択してください。

Q: CATV アプリケーションにとって内蔵アイソレータが重要なのはなぜですか?

A: ファイバーの反射や光学コンポーネントによって引き起こされる光フィードバックは、アナログ伝送システムにノイズ、波長の不安定性、および信号の劣化を引き起こす可能性があります。内蔵の光アイソレータにより光のフィードバックを抑制し、安定した出力パワーと低ノイズで信頼性の高いCATV伝送性能を実現します。

Q: 最小注文数量 (MOQ) はいくらですか?

A：MOQは1個です。柔軟な注文数量をサポートしています。標準モデルは、研究開発やプロトタイピング用に少量供給できるほか、CATV ネットワークの展開や生産用に大量供給することもできます。必要な数量での具体的な価格については、当社の営業チームにお問い合わせください。

Q: カスタムの波長、電力、コネクタ構成を入手できますか?

A: はい、あらゆる ITU グリッド波長 (CH18 ～ CH64)、6 ～ 20mW 以内のカスタム出力パワー レベル、代替ファイバー タイプと長さ、さまざまなコネクタ タイプ (FC/APC、SC/APC、LC など)、およびカスタマイズされたピン構成 (タイプ 1 またはタイプ 2) などの包括的なカスタマイズ オプションを提供しています。特定の要件についてお問い合わせください。当社のエンジニアリング チームが実現可能性を検討し、見積もりを提供します。

データシートとテストシート

データシート

テストシート

リードタイム

· 標準ユニット (在庫モデル): 3 ～ 5 営業日

· 標準生産: 2〜3週間

· 大量注文: 生産スケジュールについてはお問い合わせください。

· カスタムオーダー: 3〜4週間

· 海外発送: ～ 5 営業日 (DHL/UPS/FedEx Express)

操作上の注意と取り扱い

· レーザー ダイオードは静電気放電 (ESD) に敏感なデバイスです。取り扱うときは常に適切な ESD 保護を行ってください。

· 汚染を防ぐため、ファイバ端面や光学部品に素手で触れないようにしてください。

· 未使用のデバイスは、推奨保管温度 (-40°C ～ +85°C) で ESD 対策パッケージに入れて保管してください。

· データシートに指定されている絶対最大定格を超えないようにしてください。

· 電流制限と過電圧保護を備えたレーザー ダイオード ドライバーを常に使用してください。

· 最適なパフォーマンスと信頼性を実現するために、レーザー駆動電流を適用する前に TEC 温度安定化を有効にします。

· ファイバーの損傷を防ぐために、ファイバー ピグテールを過度に曲げないでください。

· 損傷や挿入損失を防ぐために、嵌合前に適切なクリーニングツールを使用してファイバーコネクタを清掃してください。

· 定格電流を超えたり、温度範囲外でレーザーを動作させると、寿命が短くなり、永久的な損傷を引き起こす可能性があります。
