LAN-WDM 10mW ファイバー結合レーザー

目次

1. の紹介 LAN-WDM 10mW ファイバー結合レーザー

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

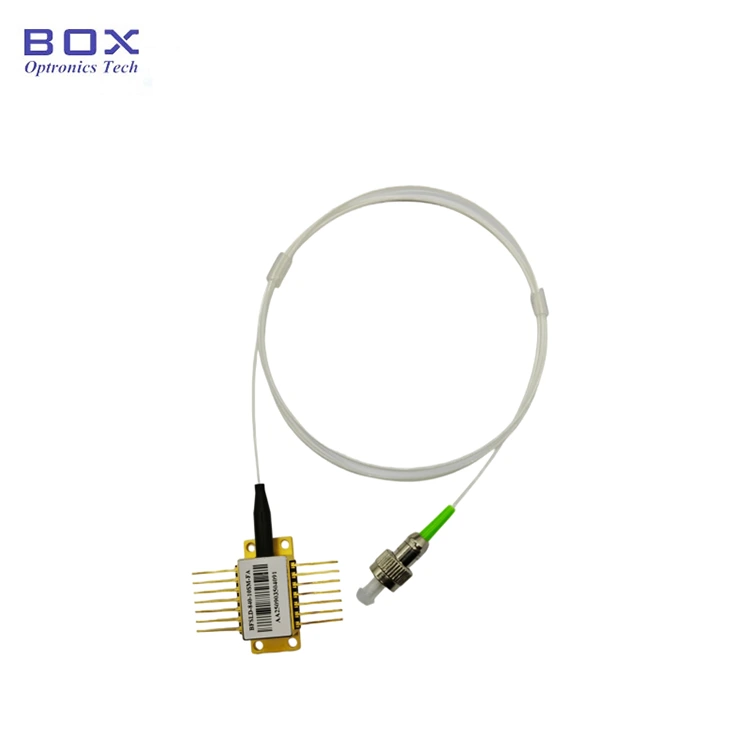

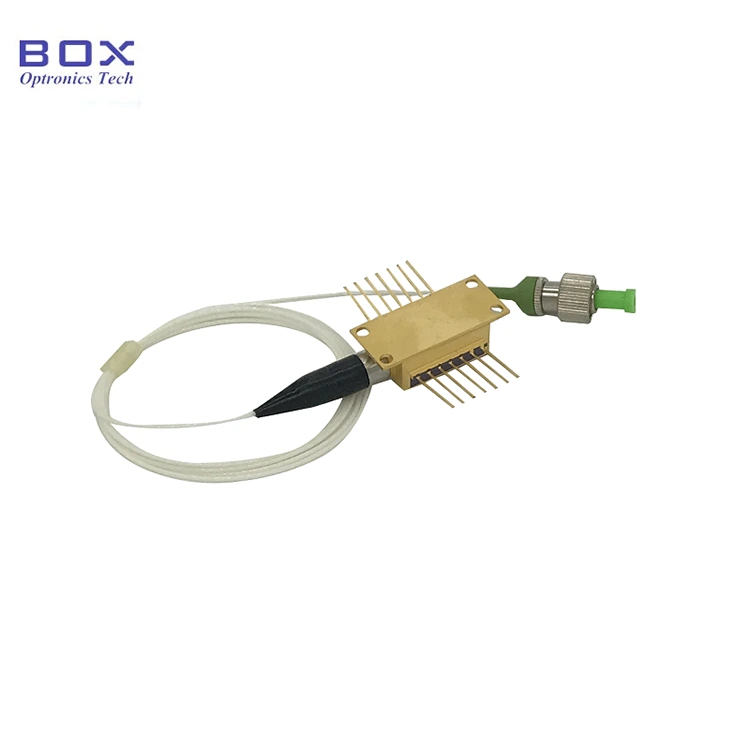

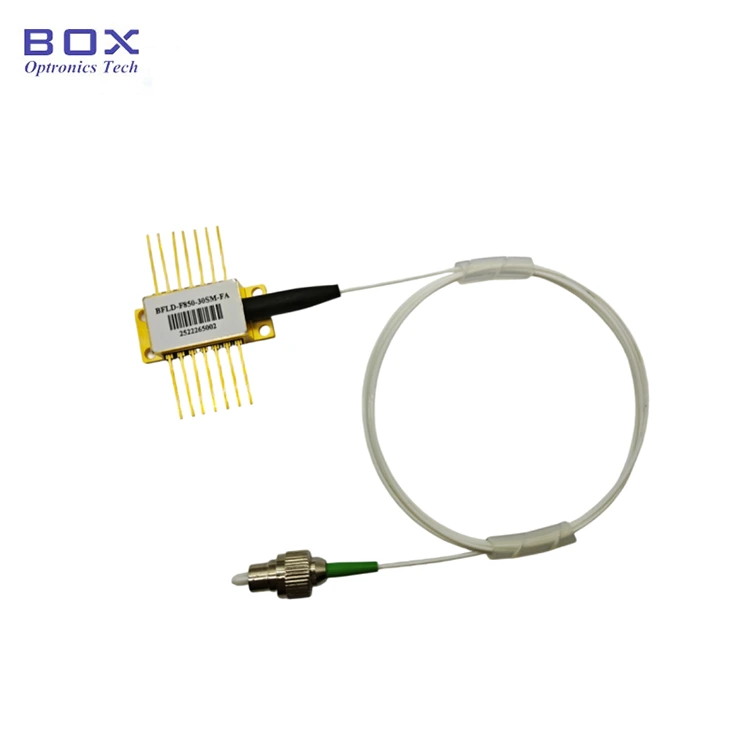

これは、LAN-WDM 10mW ファイバー結合レーザーです。 内蔵TECを統合した業界標準の14ピンバタフライパッケージ、 光アイソレータ、サーミスタなど。最大 10mW の出力電力、+/-1nm を備えています 波長耐性が高く、しきい値電流が低い。 C/DWDM システムに最適です。 ファイバー光学センサーおよびレーザー光源アプリケーション。

製品 仕様

製品の特徴

● 多量子 井戸 (MQW) 分布帰還型 (DFB) レーザー

● SMファイバー またはPMファイバーピグテール。

● 10mWの出力電力;

● 14ピン TEC、光アイソレーター付きBTFパッケージ、 サーミスタ、モニターPD。

製品の用途

●

 C/DWDM システム。

● レーザー光源

● CATV システム。

● 光ファイバーセンサー。

製品 詳細

●チャンネル番号と波長

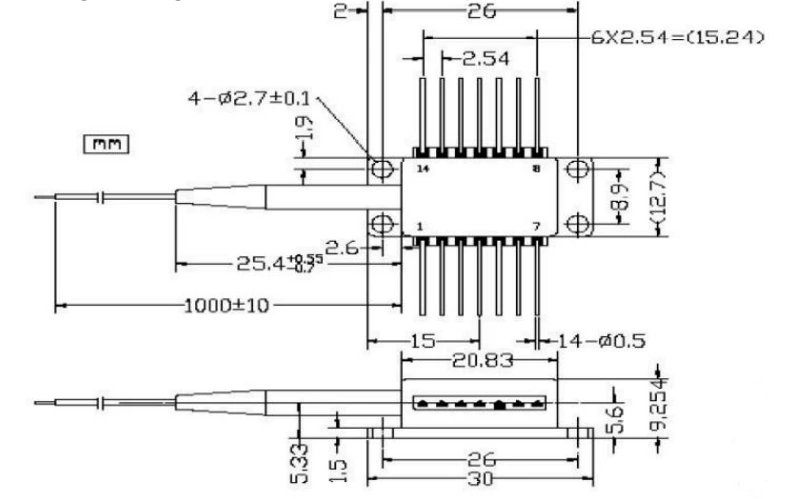

●パッケージ図(単位:mm):

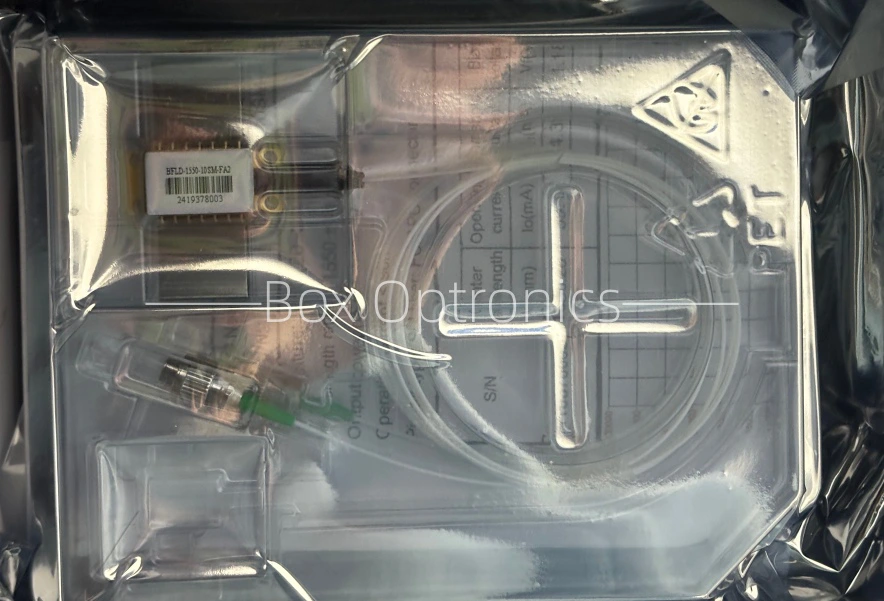

●梱包例

注文 情報

例: BFLD-LA13-10SM-FA

(注文情報: LAN-WDM 10mW ファイバー結合レーザー、14 ピン バタフライ) パッケージ、1310.50nm、10mW 出力、SM ファイバー付き、FC/APC コネクタ、タイプ 1 ピン配列）。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシート

データシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● このデバイスは静電気に敏感です。したがって、厳守 梱包時に静電気防止対策が必要であるため、 輸送、使用方法。さらに、予防策を講じる必要があります。 電源サージが発生すると、電源サージに永久的な損傷が生じる可能性があります。 （例：機器の適切な接地を確保し、静電気防止用具を着用する） リストストラップ）。

● 製品の動作回路が安定していることを確認してください。 パルス電流による損傷。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● デバイスを使用する場合は、動作電圧と動作電圧を厳守してください。 データシートに指定されている電流範囲。主要パラメータ - Ith を含む (しきい値電流)、Iop max (最大動作電流)、Vop max (最大動作電流) 動作電圧)、および λc (中心波長) - を参照する必要があります。 具体的には出荷時に提供されるテストレポートに記載されています。 注: 操作 絶対最大定格を超えると、デバイスに永久的な損傷を与える可能性があります。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
