LバンドASEブロードバンド光源

目次

1. の導入 LバンドASEブロードバンド光源

2. 技術仕様

3. 製品の特長

4. 代表的な用途

5. 製品詳細

6. 操作手順

7. 注文情報

8. データシート

9. 見積条件と 支払い

10. リードタイム

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

製品紹介

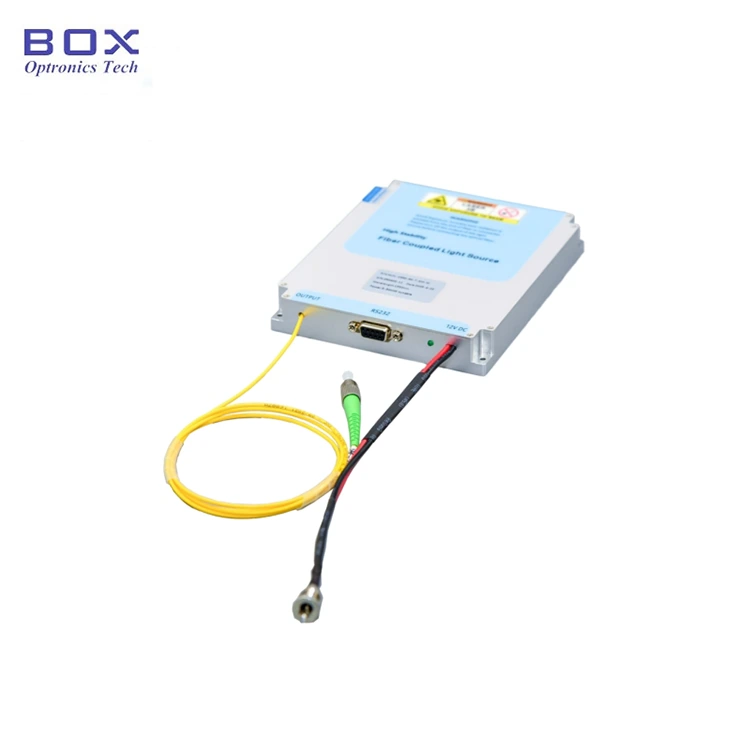

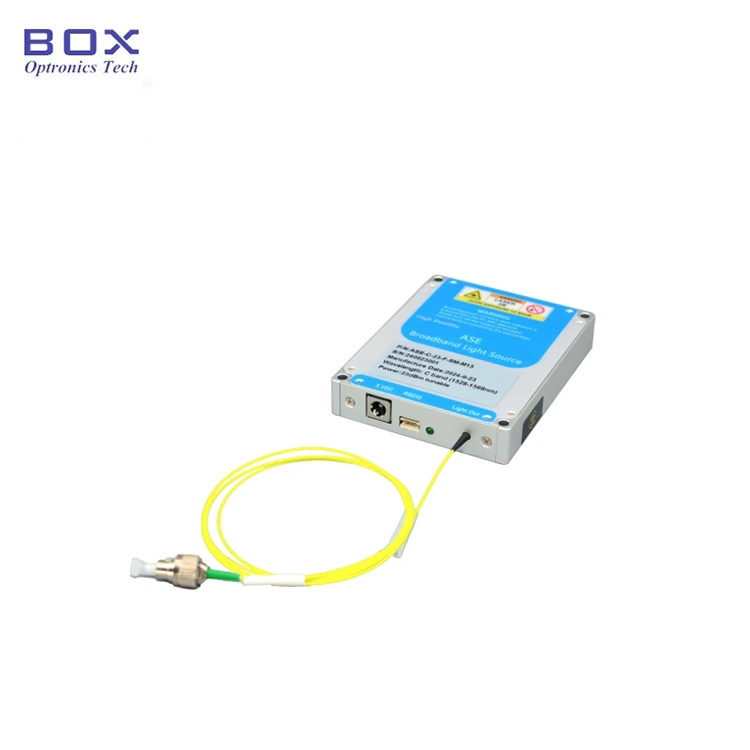

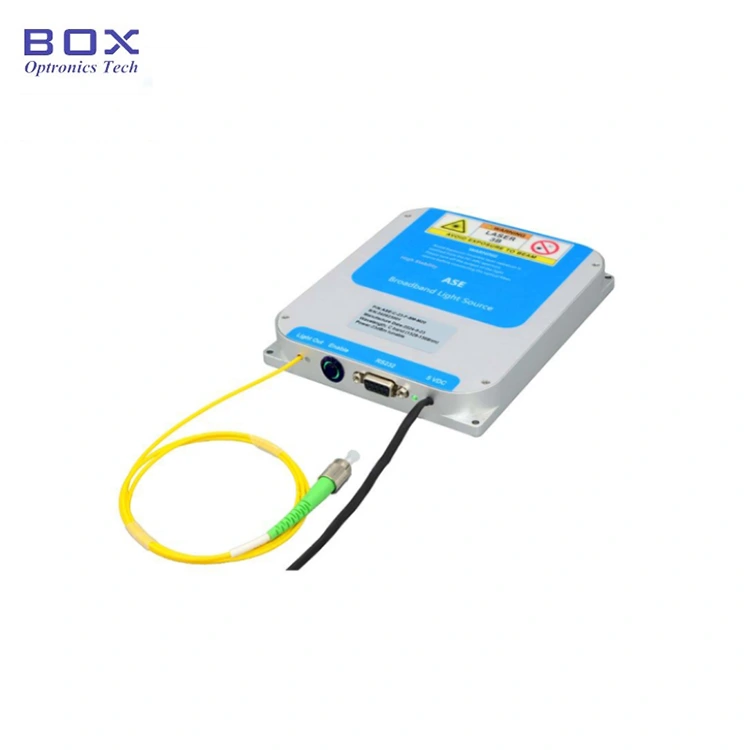

これは、L バンド ASE ブロードバンド光源です。 Lバンド波長範囲（1567～1603nm）で安定した10～200mWの高出力光源。 高精度アプリケーション向けに設計されており、幅広いスペクトルと 低ノイズ出力なので、光通信、ファイバーセンシング、 医療画像処理。

製品 仕様

製品の特徴

● スペクトル 平坦度 ≤2.5dB;

● 10/20/50/100/200mW出力電力、10~100%調整可能;

● DB9 メス(RS232)通信により簡単に統合可能。

1. 製品アプリケーション - L バンド ASE 広帯域光源

● 光学 ファイバーセンシング。

● 医療 画像化;

● 光学 ファイバー通信。

製品 詳細

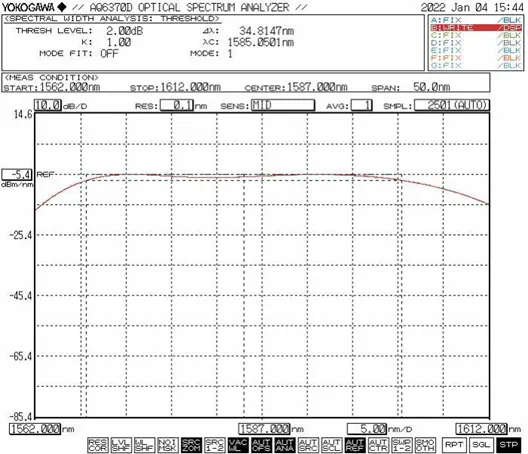

● 代表的なスペクトル

●標準付属品

操作 ステップ

Step1.開梱・組立：お願いします 付属品が揃っているかどうかを確認する

組み立て前。

Step2.ファイバージャンパーの接続: オープン ファイバーコネクターまたはフランジのダストキャップを取り付け、ファイバー端面を確認し、 テストするデバイスまたはパワーメーターにファイバーを接続するか、ファイバーを接続します。 汚染や損傷がないことを確認した後、

Step3.電源アダプターと電源アダプターを接続する シリアルケーブル: 光源モジュールと電源アダプターを接続します。接続する 光源モジュールとコンピュータを USB-RS232 信号ケーブルで接続します。 (注: コンピューターには最初にシリアル ポート ドライバーをインストールする必要があります。ドライバーは次のことができます CD-ROM に収録されているか、Box Optronics 社から入手できます。)

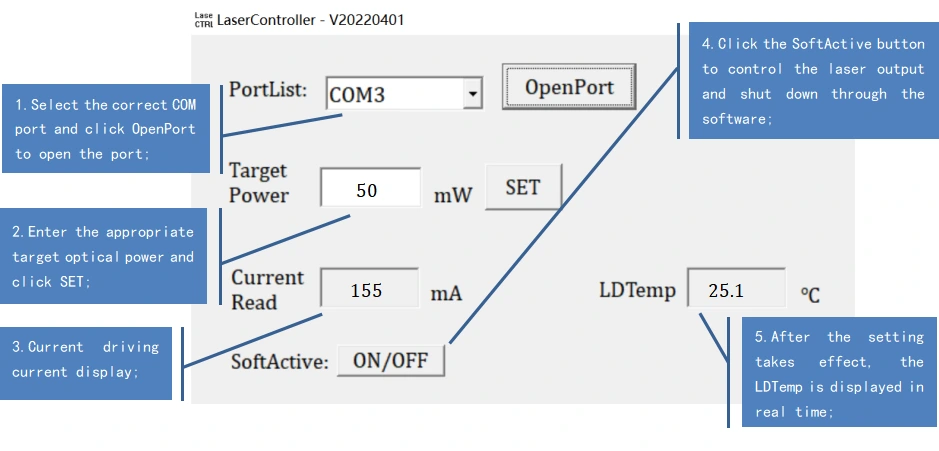

Setp4.Use: 光源を開く 起動スイッチ。光源出力表示灯が点灯し、 光パワー出力。このときの動作電流と光パワー値は は、最後のシャットダウン時にホスト コンピュータによって設定されたパラメータです。彼らはそうすることができます ホスト コンピュータ ソフトウェアに変更および保存 (モデル バージョンのみ) 調整可能なパワー付き）。

Step5.使用後：閉じるボタンをクリックし、電源を切り、接続を外します。 ファイバー接続。

注文 情報

例: ASE-L-2H-SM-T-B

（注文情報：LバンドASE広帯域光源、200mW出力） パワー、パワー調整可能、SM ファイバー付き、ベンチトップ パッケージ)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシート

データシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10〜15営業日程度かかります。 (あれば 一部在庫がございますので、それより早く発送させていただきます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意事項と メンテナンス

● 光ファイバーを頻繁に抜き差しすることはお勧めできません。 出力側のコネクタです。これにより、粉塵による汚染を防ぐことができます。 挿入損失が増加したり、コネクタ端面が焼けたりする可能性があります。

●起動時は、電源スイッチ、キースイッチが正常に動作していることを確認してください。 電源を切ってから電源を接続してください。シャットダウンするときは、まず電源を切ります キースイッチ。ステータスインジケーターライトが消えたら、電源を切ります。する 光源の動作中に電源を直接遮断しないでください。

● 出力ファイバーを別のファイバーに接続する必要がある場合は、 融着接続機を使用することをお勧めします。

●湿気、塵、腐食に注意してください。店 乾燥した場所に。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
