1064nm ASE広帯域光源

目次

1. の導入 1064nm ASE広帯域光源

2. 技術的 仕様

3. 製品の特長

4. 代表的な用途

5. 製品詳細

6. 操作手順

7. 注文情報

8. データシートとテストシート

9. 見積条件と 支払い

10. リードタイム

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

製品紹介

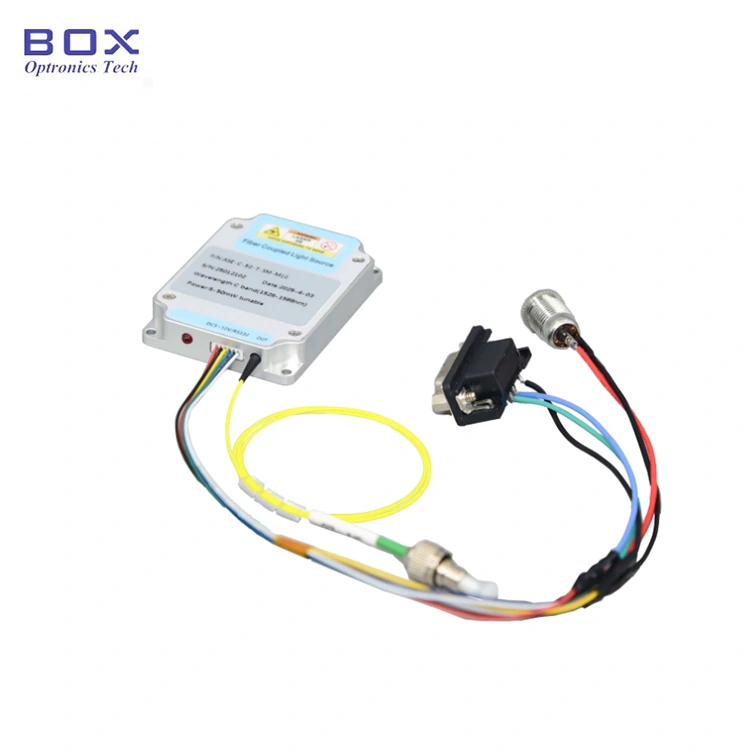

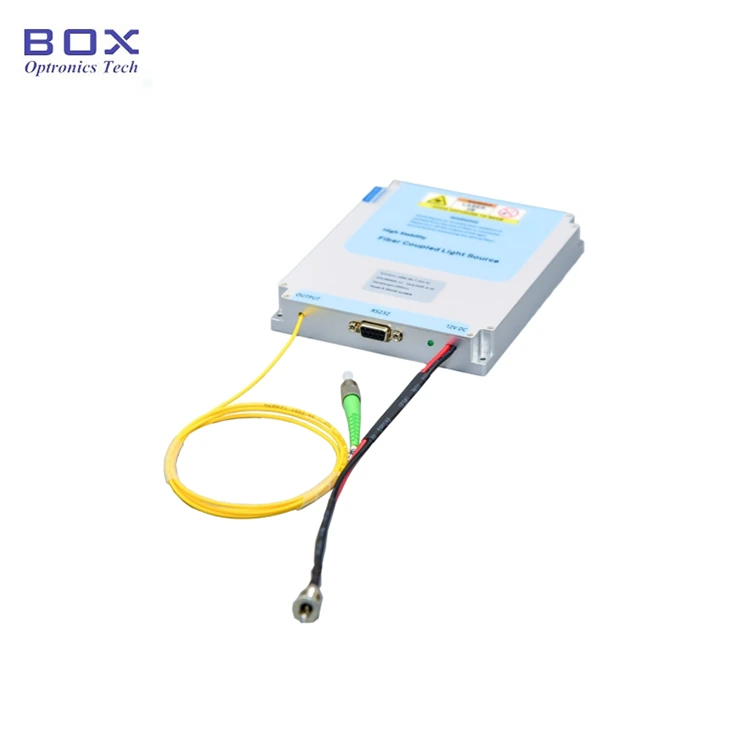

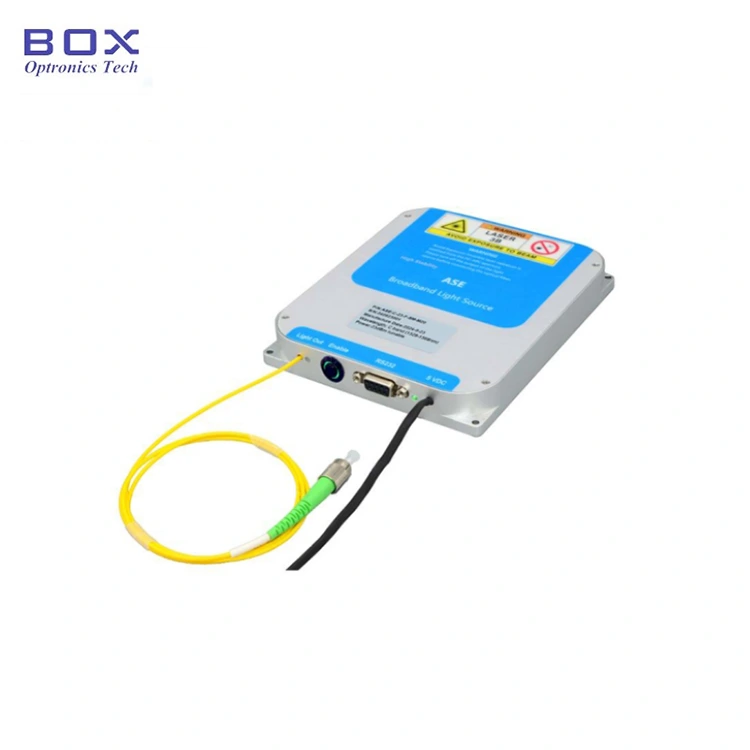

これは、以下に基づく 1064nm ASE ブロードバンド光源です。 イッテルビウムドープファイバーおよび半導体ポンプレーザー、スペクトル1040～1080nm カバー範囲と 10/20/30/50/100/500/1000mW の出力電力。の完全なセット 付属品が含まれています。ユーザーマニュアルが提供されます。光ファイバーデバイスのテスト、FBG グレーティングの製造、医療用に適しています。 湿気、塵、腐食に注意してください。それ 乾燥した場所に保管する必要があります。

製品仕様

製品の特徴

● スペクトル 平坦性; 

● 出力 電力はオプションで調整可能です。

● 高い安定性 出力電力。

● モジュール/ベンチトップ 通信モニタリングを備えたデュアル オプションにより、簡単に統合できます。

製品用途

● ファイバーセンシング。

● 医療画像処理;

● 光ファイバー装置 テスト中。

製品 詳細

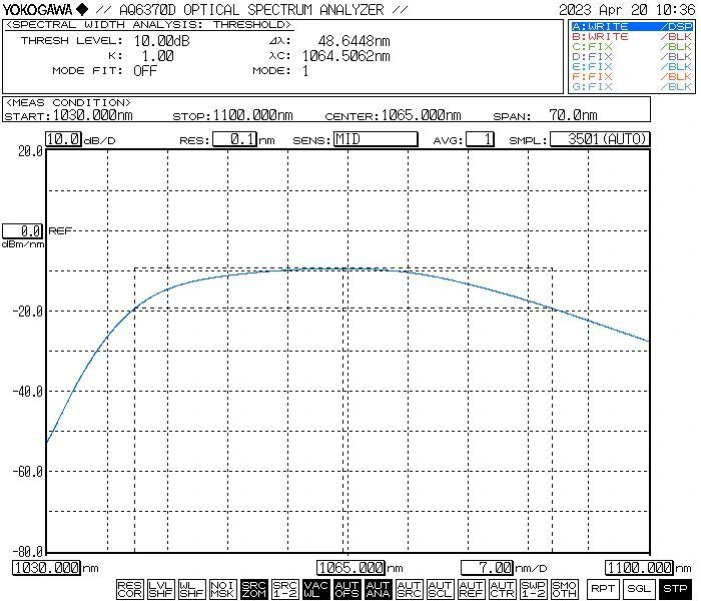

● 代表的なスペクトル

●標準付属品

操作手順

Step1.開梱・組立：お願いします 付属品が揃っているかどうかを確認する

組み立て前。

Step2.ファイバージャンパーの接続: オープン ファイバーコネクターまたはフランジのダストキャップを取り付け、ファイバー端面を確認し、 テストするデバイスまたはパワーメーターにファイバーを接続するか、ファイバーを接続します。 汚染や損傷がないことを確認した後、

Step3.電源アダプターと電源アダプターを接続する シリアルケーブル: 光源モジュールと電源アダプターを接続します。接続する 光源モジュールとコンピュータを USB-RS232 信号ケーブルで接続します。 (注: コンピューターには最初にシリアル ポート ドライバーをインストールする必要があります。ドライバーは次のことができます CD-ROM に収録されているか、Box Optronics 社から入手できます。)

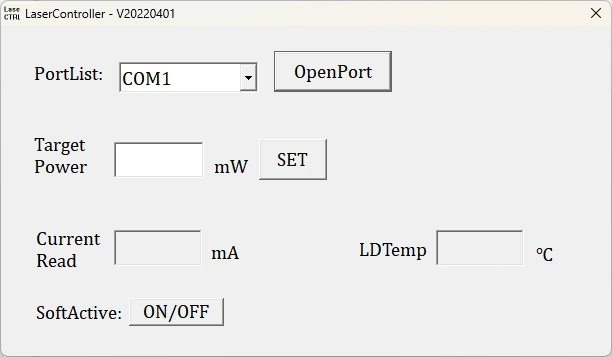

Setp4.Use: 光源を開く 起動スイッチ。光源出力表示灯が点灯し、 光パワー出力。このときの動作電流と光パワー値は は、最後のシャットダウン時にホスト コンピュータによって設定されたパラメータです。彼らはそうすることができます ホスト コンピュータ ソフトウェアに変更および保存 (モデル バージョンのみ) 調整可能なパワー付き）。

Step5.使用後は閉じるボタンをクリックし、電源を切り、接続を外してください。 ファイバー接続。

注文 情報

例: ASE-1064-10-SM-T-M20

(注文情報: 1064nm ASE 広帯域光源、10mW 出力 パワー、パワー調整可能、SM Hi1060 ファイバー付き、モジュールパッケージ)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10〜15営業日程度かかります。 (あれば 一部在庫がございますので、それより早く発送させていただきます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意事項と メンテナンス

● 光ファイバーを頻繁に抜き差しすることはお勧めできません。 出力側のコネクタです。これにより、粉塵による汚染を防ぐことができます。 挿入損失が増加したり、コネクタ端面が焼けたりする可能性があります。

●起動時は、電源スイッチ、キースイッチが正常に動作していることを確認してください。 電源を切ってから電源を接続してください。シャットダウンするときは、まず電源を切ります キースイッチ。ステータスインジケーターライトが消えたら、電源を切ります。する 光源の動作中に電源を直接遮断しないでください。

● 出力パワーが以下の ASE 広帯域光源モデル用 200 mW を超える場合、出力ファイバー コネクタは他のシングルモードに接続できます。 取り外し可能なアダプタ (ファイバ フランジ) を介してファイバ デバイスを接続します。ただし、端面の場合は、 ファイバーコネクターが汚染されているため、焼損の影響を受けやすくなっています。 レーザー出力が非常に低い場合でも、レーザーが作動したとき。したがって、 ファイバーコネクタを接続する前に、専用のファイバーを使用する必要があります クリーニングツールを使用して端面を徹底的にクリーニングします。さらにファイバーを使用する 端面検査官が表面を注意深く検査し、完全に平坦であることを確認します。 ファイバー経由で接続する前に、埃や汚染物がないことを確認してください。 フランジ。ファイバーコネクタの清掃、検査、接続時に、 光源が非アクティブ状態であることを確認する必要があります。いいえの下で 状況によっては、光源が点灯しているときにこれらの操作を実行する必要があります。 光を発する。使用が終了し、コネクターを外したら 他のファイバーコンポーネントから離れている場合は、直ちにファイバーコネクタを覆う必要があります。 保護ダストキャップ付き。

●出力200mW以上の広帯域ASE光源モデル。 それ以上の製品には、FC/APC コネクタで終端された出力ピグテールが搭載されている場合があります。 ただし、このコネクタはユーザーが開始する出力電力のみを目的としています。 モニタリング（光パワーメータに接続することによる）またはインターフェイスとの接続に使用します。 レーザー出力を自由空間に向ける FC 終端ファイバーコリメーター。それ これを直接嵌合するためにフランジ アダプタを使用しないことを強くお勧めします。 他のユーザー所有のファイバーまたはデバイスのピグテールと接続します。そうすること ファイバーコネクタとコネクタの両方を損傷する重大なリスクを伴います。 アンプユニット自体。他のファイバーとの相互接続が必要な場合は、 融着接続を利用することをお勧めします。さらに、次のタイプを確認してください。 接続されているファイバーは相互に互換性があります。

● 機器は乾燥した湿気のない環境に保管してください。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
