1030nm ASE広帯域光源

目次

1. の導入 1030nm ASE広帯域光源

2. 技術的 仕様

3. 製品の特長

4. 代表的な用途

5. 製品詳細

6. 安全な操作ガイド

7. 注文情報

8. データシート

9. 見積条件と 支払い

10. リードタイム

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

製品紹介

これは、以下に基づく 1030nm ASE ブロードバンド光源です。 イッテルビウムドープファイバーおよび半導体ポンプレーザー、1030nmスペクトル カバレッジ、10/20/30/50/100/500/1000mW 出力電力、および偏波 消光比は0.2dBと低い。付属品一式が含まれています。ユーザー マニュアルが提供されています。光ファイバーに適しています デバイステスト、FBGグレーティング製造、医療画像処理など

製品 仕様

製品の特徴

● スペクトル 平坦性;

● 出力電力はオプションで調整可能です。

● 長期にわたって波長と出力が安定。

● DB9 メス(RS232)通信により簡単に統合可能。

製品の用途

● 繊維 センシング;

● 医療 画像化;

● 繊維 光学機器のテスト。

製品 詳細

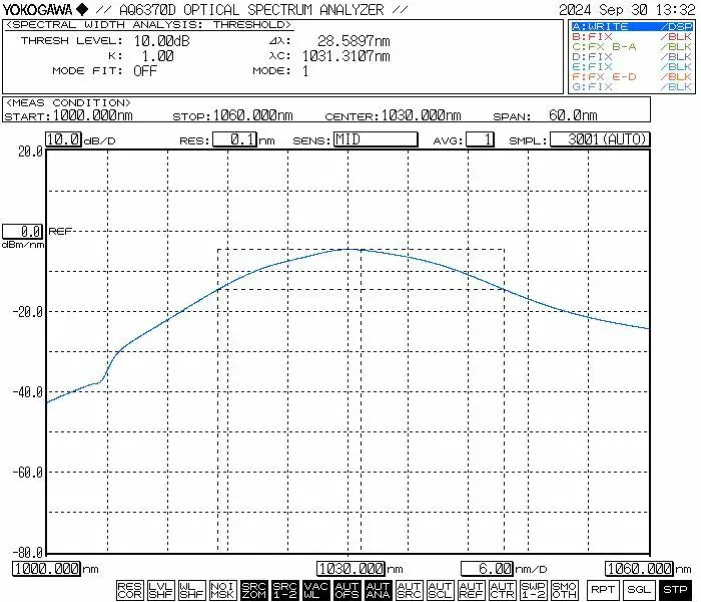

● 代表的なスペクトル

●標準付属品

1. 操作手順 - 1030nm ASE 広帯域光源

Step1.開梱・組立：お願いします 付属品が揃っているかどうかを確認する

組み立て前。

Step2.ファイバージャンパーの接続: オープン ファイバーコネクターまたはフランジのダストキャップを取り付け、ファイバー端面を確認し、 テストするデバイスまたはパワーメーターにファイバーを接続するか、ファイバーを接続します。 汚染や損傷がないことを確認した後、

Step3.電源アダプターと電源アダプターを接続する シリアルケーブル: 光源モジュールと電源アダプターを接続します。接続する 光源モジュールとコンピュータを USB-RS232 信号ケーブルで接続します。 (注: コンピューターには最初にシリアル ポート ドライバーをインストールする必要があります。ドライバーは次のことができます CD-ROM に収録されているか、Box Optronics 社から入手できます。)

Setp4.Use: 光源を開く 起動スイッチ。光源出力表示灯が点灯し、 光パワー出力。このときの動作電流と光パワー値は は、最後のシャットダウン時にホスト コンピュータによって設定されたパラメータです。彼らはそうすることができます ホスト コンピュータ ソフトウェアに変更および保存 (モデル バージョンのみ) 調整可能なパワー付き）。

Step5.使用後は閉じるボタンをクリックし、電源を切り、接続を外してください。 ファイバー接続。

注文 情報

例: ASE-1030-5HSM-B

(注文情報: 1030nm ASE 広帯域光源、500mW 出力 パワー、SM Hi1060 ファイバー付き、ベンチトップ パッケージ)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシート

データシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10〜15営業日程度かかります。 (あれば 一部在庫がございますので、それより早く発送させていただきます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意事項と メンテナンス

● 光ファイバーコネクタを接続する前に、専用のクリーニングを行ってください。 コネクタの端面を徹底的に掃除するには、工具を使用する必要があります。 さらに、ファイバー端面検査装置を使用して、慎重に検査する必要があります。 表面を調べて、埃が完全に付着していないことを確認します。 ファイバーフランジを介して接続する前に汚染物質を除去します。掃除中に、 光ファイバー端面の検査と接続では、次のことを確認することが不可欠です。 光源が非アクティブ状態にあること。いかなる場合でもそうすべきではありません これらの操作は光が透過されている間に実行されます。一度使用すると、 完了し、コネクタが他の光ファイバーから切断されています コネクタを使用する場合、ファイバ コネクタには保護ダスト キャップを取り付ける必要があります。

●出力200mW以上の広帯域ASE光源モデル。 それ以上の製品には、FC/APC コネクタで終端された出力ピグテールが搭載されている場合があります。 ただし、このコネクタはユーザーが開始する出力電力のみを目的としています。 モニタリング（光パワーメータに接続することによる）またはインターフェイスとの接続に使用します。 レーザー出力を自由空間に向ける FC 終端ファイバーコリメーター。それ これを直接嵌合するためにフランジ アダプタを使用しないことを強くお勧めします。 他のユーザー所有のファイバーまたはデバイスのピグテールと接続します。そうすること ファイバーコネクタとコネクタの両方を損傷する重大なリスクを伴います。 アンプユニット自体。他のファイバーとの相互接続が必要な場合は、 融着接続を利用することをお勧めします。さらに、次のタイプを確認してください。 接続されているファイバーは相互に互換性があります。

● 頻繁に挿入または取り外しを行わないことを強くお勧めします。 埃を防ぐために出力ポートに光ファイバーコネクタを装備 汚れ（挿入損失の増加につながる可能性があります）や、 ファイバーコネクタの端面。

● 起動するときは、まず電源スイッチと電源スイッチが両方とも入っていることを確認してください。 キースイッチをOFFにしてから電源を接続してください。シャットダウンするときは、 まずキースイッチをオフにし、電源を切るのは、 出力表示灯が消えました。絶対に電源を直接切らないでください 光源の動作中に供給します。

●湿気、塵、腐食に注意してください。それ 乾燥した場所に保管する必要があります。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
