Cバンド低平坦性ASEブロードバンド光源

目次

1. の導入 Cバンド低平坦性ASEブロードバンド光源

2. 技術的 仕様

3. 製品の特長

4. 代表的な用途

5. 製品詳細

6. 操作手順

7. 注文情報

8. データシートとテストシート

9. 見積条件と 支払い

10. リードタイム

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

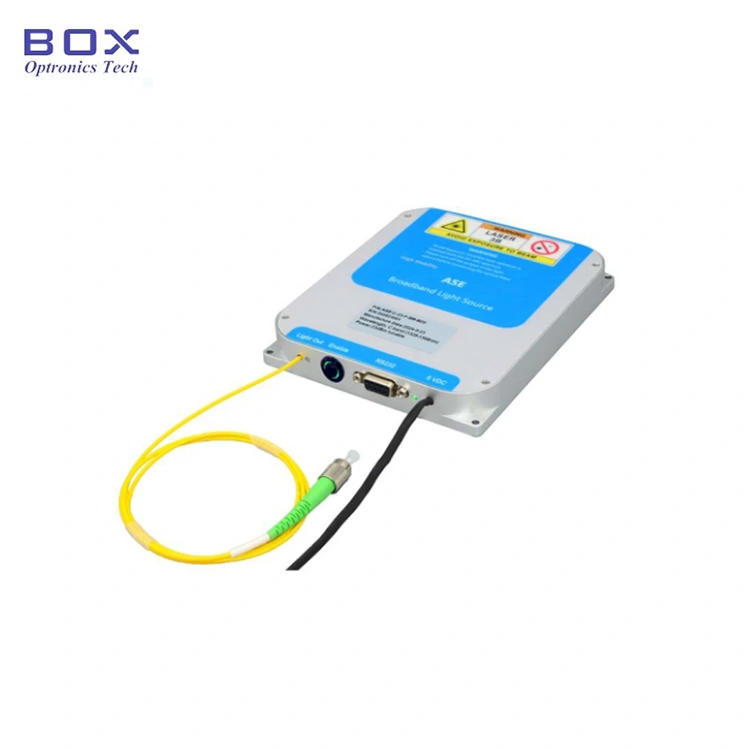

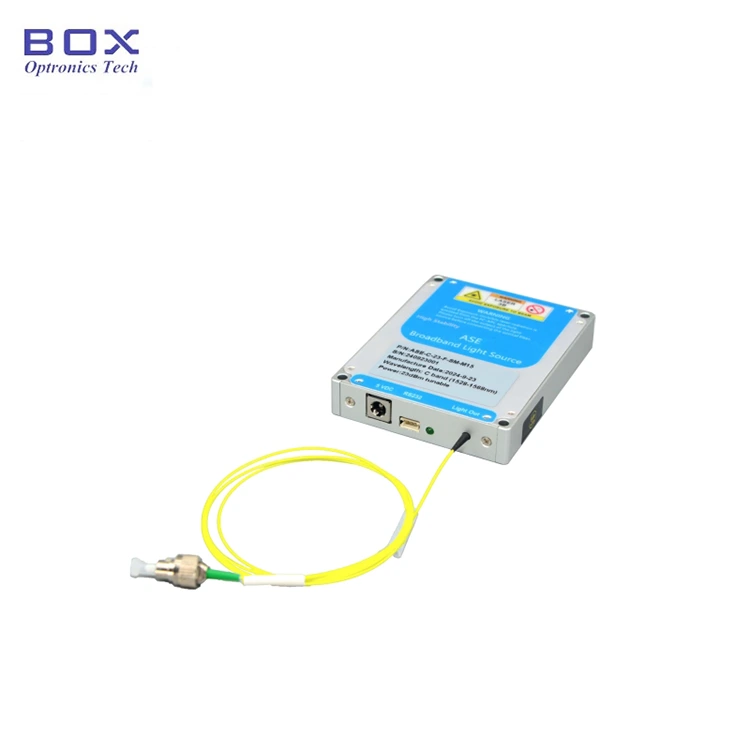

製品紹介

これはインコヒーレントな C バンド低平坦性 ASE です 広帯域光源。 エルビウムドープ石英ファイバー内の半導体レーザー、1526～1566nmのスペクトル カバー範囲と 10/20/30/50mW の出力電力。付属品一式が含まれています。 ユーザーマニュアルが提供されます。光ファイバーに適しています デバイステスト、FBGグレーティング製作、医療画像処理などにご利用ください。 湿気、ほこり、腐食に対する予防措置。乾燥した場所に保管する必要があります 場所。

製品 仕様

製品の特徴

● 効果的です。

● 幅広いスペクトル。

● 高 安定した出力電力。

製品の用途

● 光学 ファイバーセンシング。

● 医療 画像化;

● 光ファイバーデバイスのテスト。

製品 詳細

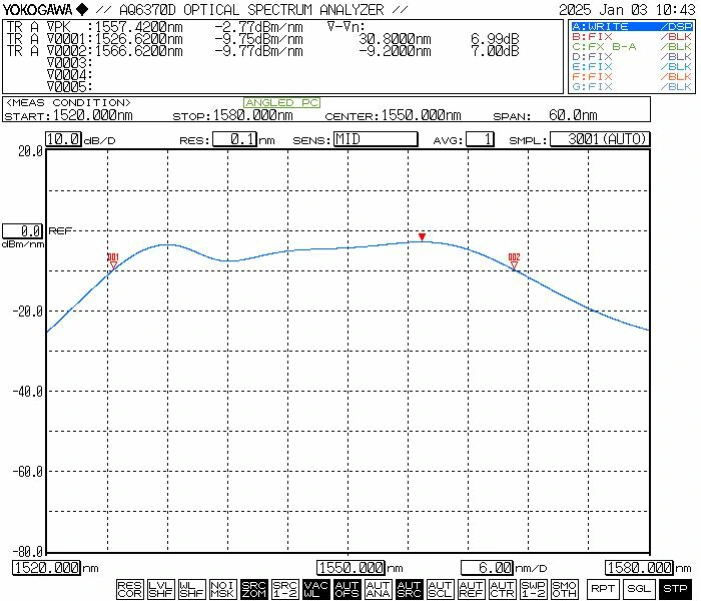

● 代表的なスペクトル

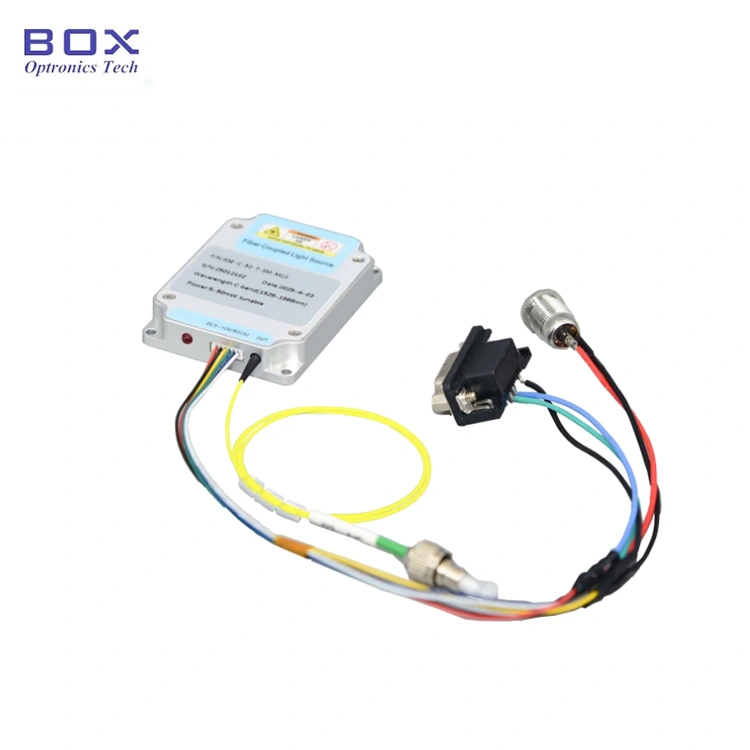

●標準付属品

操作 ステップ

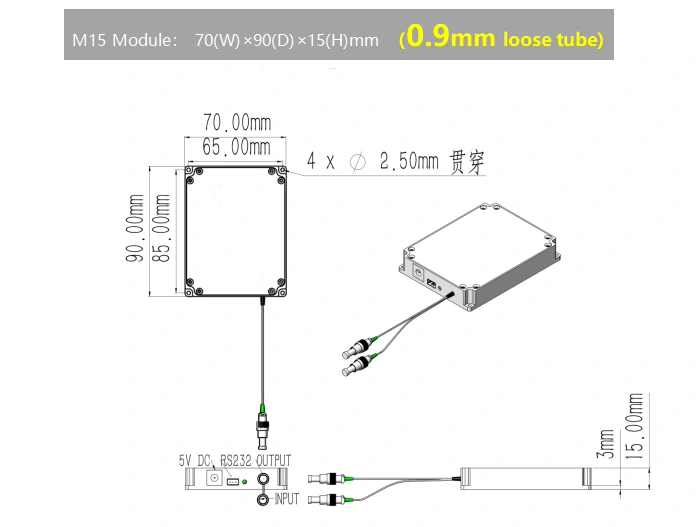

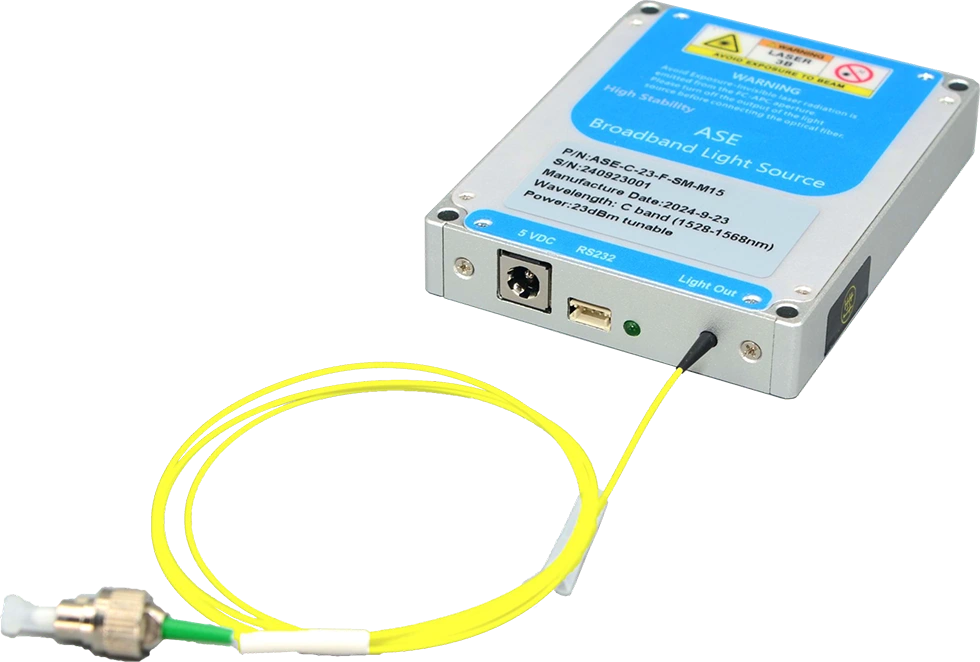

ステップ1.外観：左から右へ - パワー ポート、ZH2.54 (3 ピン) シリアル通信インターフェイス、電源インジケータ LED、 光出力用のシングルモードファイバーポート。

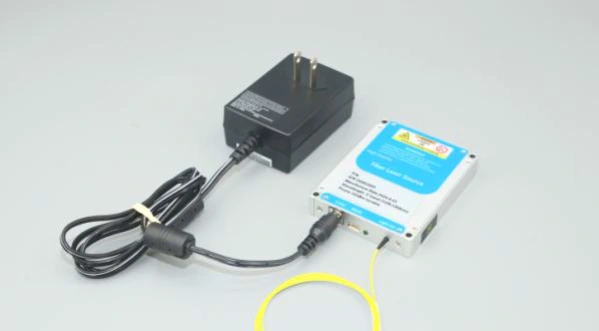

ステップ2.電源:デフォルト 電源入力ポートはDC5.5×2.1mmです。 インターフェース。適合する DC 5V 電源アダプターが当時のユニットに付属しています 出荷の。電源アダプターを光源に接続する方法 モジュールは添付の図に示されています。必ずご使用ください 付属のオリジナル電源アダプターのみ。互換性のない力の使用 アダプターを使用すると光源が損傷する可能性があります。または、バージョン U字型端子コネクタを備えた電源ケーブルを使用できます。 スイッチング電源への接続が容易になります。ただし、このオプションは次のようにする必要があります 購入時に特にリクエストされました。

ステップ3.ファイバーパッチコードの接続:ファイバーコネクタからダストキャップを取り外し、ファイバー端面を検査します。 他の機器に接続する前に、汚れや損傷がないことを確認してください。 光ファイバーコンポーネントまたはテスト装置。高出力光源の場合は、 接続には融着接続を使用することをお勧めします。

Setp4.光源の接続 モジュールとホスト PC: オリジナルの USB-to-RS232 シリアル データ ケーブルを使用します。 モジュールをコンピュータに接続するために光源モジュールに付属しています。 コンピューターには専用のシリアル ポート ドライバーを事前にインストールする必要があります USB-RS232 ケーブルを正しく認識するため。そうしないと、ホスト ソフトウェアが 正しい接続を確立できない、または光と通信できない ソースモジュール。必要なドライバーを入手するには、Box Optronics にお問い合わせください。

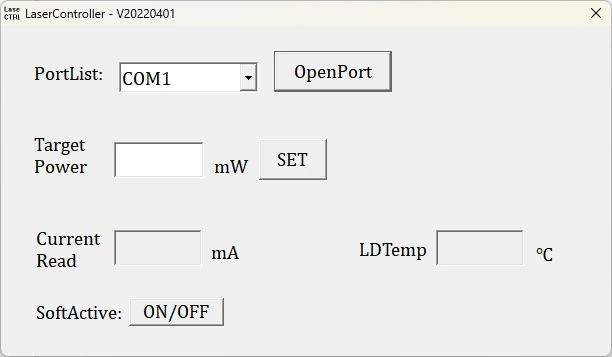

Step5. ソフトウェア: 出力調整可能な ASE 光源モジュール製品の場合、 光出力パワーはホスト ソフトウェアによって調整できます。固定電力用 モデルでは、出力レベルを調整することはできません。

注文 情報

例: ASE-C-F7-20-SM-M

(注文情報: C バンド低平坦性 ASE ブロードバンド光源、 スペクトル平坦度≤7dB、20mW 出力電力、SM ファイバー付き、モジュール パッケージ)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意事項と メンテナンス

● 端面がきれいな状態では、シングルモードファイバ（ Hi-1060、PM980、G652D、または PM1550) の理論上の電力許容差は次のとおりです。 約200mWの連続光。したがって、光源と 出力レベルが 200 mW 未満のアンプ、出力ファイバー コネクタ 標準アダプターを使用して他のシングルモードファイバーデバイスに接続可能 (ファイバーフランジ)。ただし、ファイバコネクタの端面が汚れていると、 レーザーが作動した瞬間にバーンアウトする可能性が非常に高くなります。 レーザー出力は非常に低いです。したがって、ファイバー接続を行う前に、 コネクタの端面は、特殊なファイバー洗浄を使用して徹底的に洗浄する必要があります ツール。さらに、ファイバ端面検査器を使用して慎重に検査する必要があります。 表面を調べて、埃や汚染物質が完全にないことを確認します。 ファイバーフランジを介した接続に進む前に。

● 光ファイバーコネクタを清掃、検査、または接続するときは、 光源が光を発していないことを確認する必要があります。いかなる状況であっても ライトが点灯しているときに操作を実行する必要があります。使用終了時 他の光ファイバーコネクタから取り外した後は、コネクタを ダストキャップが取り付けられていること。

● 出力ファイバーを別のファイバーに接続する必要がある場合は、 融着接続機を使用することをお勧めします。

● 光ファイバーを頻繁に抜き差しすることはお勧めできません。 塵埃による汚染を防ぐため、出力端にコネクタを取り付けます。 挿入損失の増加、またはファイバ コネクタ端面の損傷につながります。

●湿気、塵、腐食に注意してください。店 乾燥した場所に。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
