CO2 センシング用の 1574nm DFB レーザー ダイオード

パラメータ

シンボル

状態

分。

典型的。

最大。

ユニット

保管温度

つ

-

-40

-

85

℃

動作ケース温度

トップ

-

-20

-

70

℃

順方向電流

もし

CW

-

-

200

ミリアンペア

レーザー逆電圧

VLR

-

-

-

2

V

PD順電流

IFPD

-

-

1.1

5

ミリアンペア

PD逆電圧

VRPD

-

-

5

10

V

TEC電流

アイテック

-

-

0.8

1.5

A

TEC電圧

VTEC

-

-

1.5

3.5

V

パラメータ

シンボル

試験条件

分。

典型的。

最大。

ユニット

中心波長

λc

TL=15～35℃、CW

1573

1574

1575

nm

光出力パワー

PO

-

10

-

-

mW

閾値電流

ITH

-

-

10

35

ミリアンペア

斜面効率

η

CW、5mW出力

0.05

0.11

0.2

mW/mA

動作電流

イオプ

PO=10mW、CW

-

100

120

ミリアンペア

スペクトル線幅

ＬＷ

半値幅

-

3

-

MHz

レーザー順電圧

VF

CW、10mW出力

-

1.2

3.0

V

暗電流を監視する

ID

-

-

-

0.1

μA

帯域幅 (-3dB)

BW

-

-

2.5

-

GHz

サイドモード抑制比

SMSR

CW

35

40

-

dB

光絶縁

-

-10

30

-

-

dB

相対強度ノイズ

リン

CW、5mW出力

-

-145

-

dB/Hz

TEC設定温度

つ

-

15

-

35

℃

入力インピーダンス

ジン

-

22

25

28

Ω

サーミスタ電流

ITC

-

10

-

100

μA

サーミスタ抵抗

RTH

TL=25℃

9.5

10

10.5

kΩ

TEC電流

アイテック

TL=25℃、TC=70℃

-

-

1.5

A

TEC電圧

VTEC

TL=25℃、TC=70℃

-

-

3.5

V

TEC容量

ΔT

Tc=70℃

-

-

50

℃

波長ドリフト (EOL)

Δλ

25年の寿命

-

-

±0.1

nm

波長温度係数

Δλ/ΔT

TEC 15℃～35℃

-

0.09

-

nm/℃

波長電流係数

Δλ/ΔI

-

-

0.01

-

nm/mA

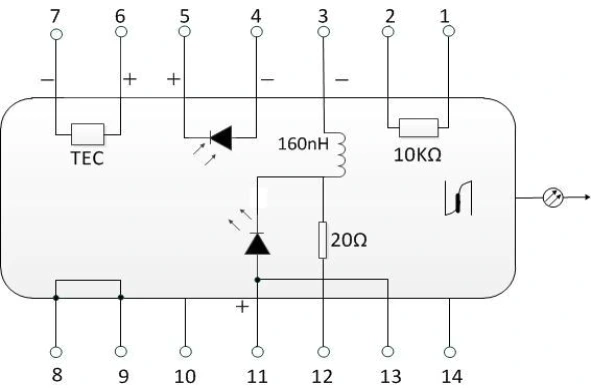

ピン

説明

ピン

説明

1

サーミスター

14

NC (接続なし)

2

サーミスター

13

レーザーアノード (+)

3

レーザー DC バイアス (カソード) (-)

12

レーザー RF カソード (-)

4

PDモニターアノード(-)

11

レーザーアノード (+)

5

PDモニターカソード(+)

10

NC (接続なし)

6

TEC(+)

9

ケースアース

7

テック(-)

8

ケースアース

ピン

説明

ピン

説明

1

TEC(+)

14

テック(-)

2

サーミスター

13

ケースアース

3

PDモニターアノード(-)

12

NC (接続なし)

4

PDモニターカソード(+)

11

レーザーカソード (-)

5

サーミスター

10

レーザーアノード (+)

6

NC (接続なし)

9

NC (接続なし)

7

NC (接続なし)

8

NC (接続なし)

分野

コード

説明

レーザーの種類

BFLD

DFBレーザーダイオードシリーズ

波長

1574

1574nm

(他の波長も利用可能:1030、1064、1392、1653、1683、CWDM)

出力電力

20

20mW;

10 = 10mW

ファイバーの種類

午後

PM = 偏光維持。

SM = シングルモード

コネクタの種類

FA

FC/APC;

SA = SC/APC;

他のコネクタも利用可能

ピン配列

NULL / 2

NULL = タイプ 1 (デフォルト);

2 = タイプ 2
