1567nm DFB バタフライ レーザー ダイオード

目次

1. 1567nmの導入 DFB バタフライ レーザー ダイオード

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

多重量子を備えた1567nm DFBバタフライレーザーダイオード 優れたDFB構造と14ピンバタフライパッケージ。 TECと サーミスター、SMF 28e シングルモードまたは偏波維持ファイバーをサポート 出力、標準 10mW 出力電力、 動作温度-20～+70℃、RoHS対応。 ESDに注意してください 絶対最大定格を超えないようにしてください。

製品 仕様

製品の特徴

● 多量子 井戸 (MQW) 分布帰還型 (DFB) レーザー。

● 繊維 タイプは SMF-28e または PM ファイバーです。

● 14ピン 安定性の高いバタフライパッケージ。

● 安定した10mW 出力、高いSMSR、優れた光絶縁性。

製品の用途

● 光ファイバーセンサー;

● 光源;

● 一酸化炭素 CO ガス センシング;

● 中長距離 ファイバー通信およびテストシステム。

1. 製品詳細 - 1567nm DFB バタフライ レーザー ダイオード

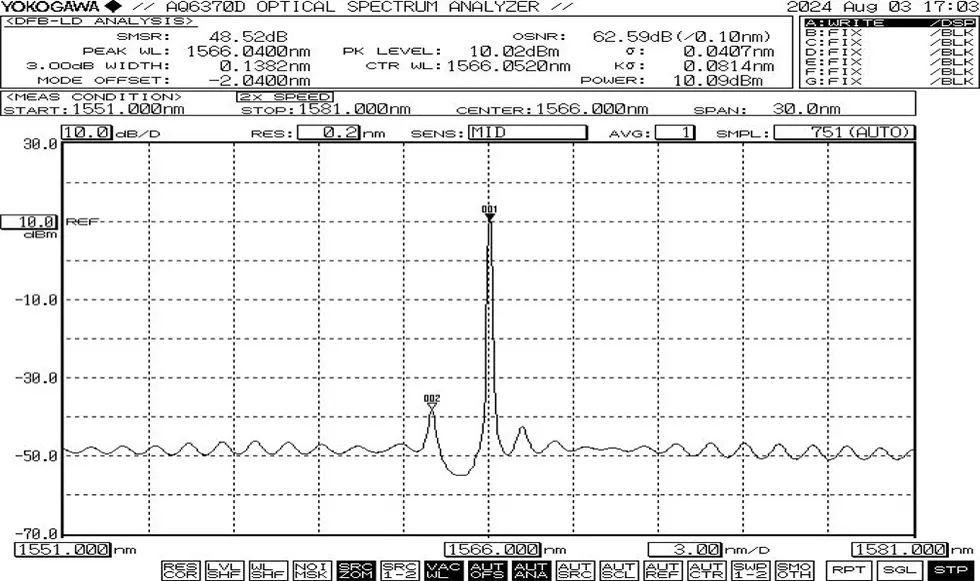

一般的なスペクトル: 1567nm、+/-1nm WL 許容差。

● パッケージ図&PIN-OUT定義(単位:mm) - 1567nm DFB Butterfly レーザーダイオード

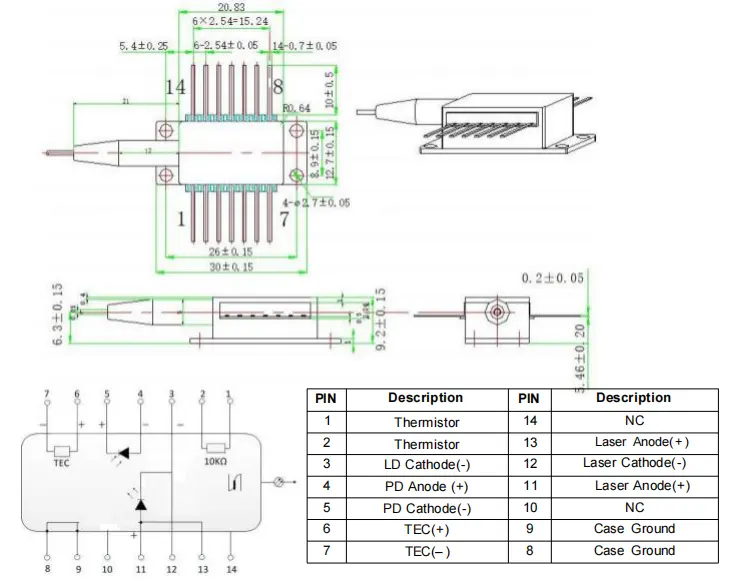

>>>Type1 ピン配置

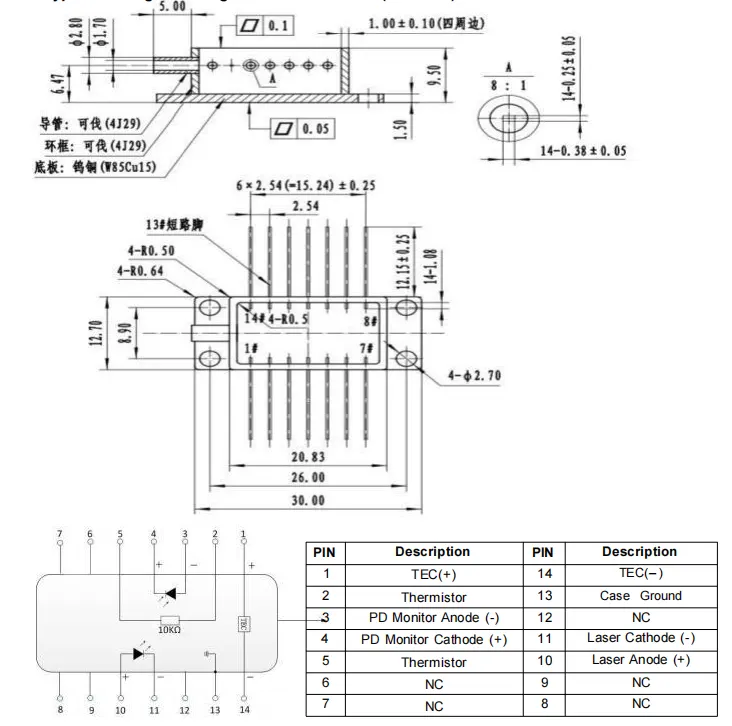

>>>Type2 ピン配置

注文 情報

例: BFLD-1567-10SM-FA

(注文情報: 1567nm DFB バタフライ レーザー ダイオード、14 ピン バタフライ パッケージ、出力 10mW、SM ファイバー付き、FC/APC コネクタ、タイプ 1 ピン配列)。

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● この装置は動作中、高強度のレーザー光線を放射します。する 目を傷害する可能性があるため、ファイバ端面を直接見ないでください。

● このデバイスは静電気に敏感です。したがって、厳守 梱包時に静電気防止対策が必要であるため、 輸送、使用方法。さらに、予防策を講じる必要があります。 電源サージが発生すると、電源サージに永久的な損傷が生じる可能性があります。 （例：機器の適切な接地を確保し、静電気防止用具を着用する） リストストラップ）。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスは電源が入っていない状態にし、はんだごてが適切に動作している必要があります。 接地された。

● すべてのコンポーネントの電源を入れる前に、まずクーラーを作動させ、 その後、チップの過熱を防ぐために段階的な電源投入手順に進み、 過負荷。

2. 品質保証とアフターサービス - 1567nm DFB バタフライレーザー ダイオード

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
