1. 1580nm DFB SM PM レーザー ダイオードの紹介
2. 技術仕様
3. 製品の特徴
4. 代表的な用途
5. 製品の詳細
6. 注文情報
7. データシートとテストシート
8. 見積もりと支払いの条件
9. リードタイム
10. 操作メモ
11. 品質保証とアフターサービス

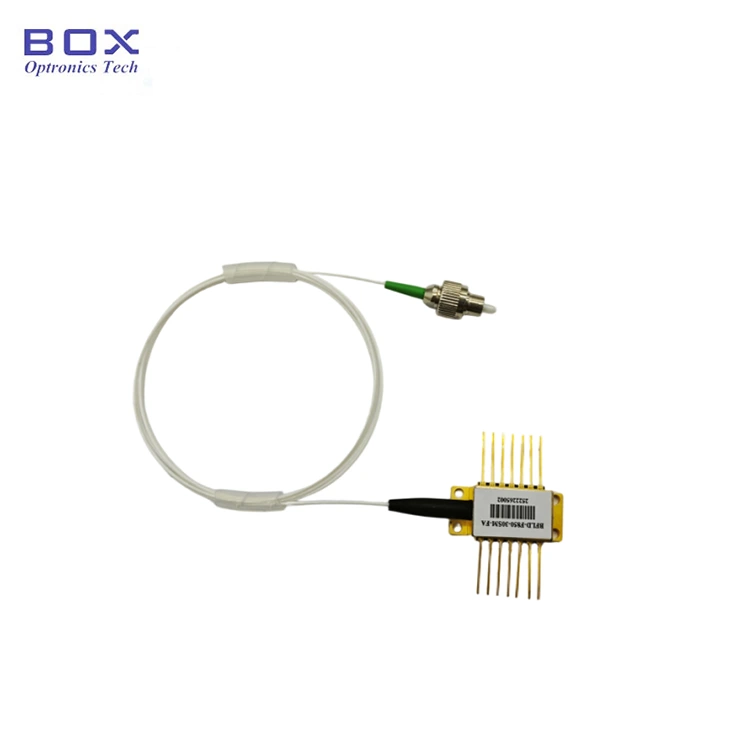

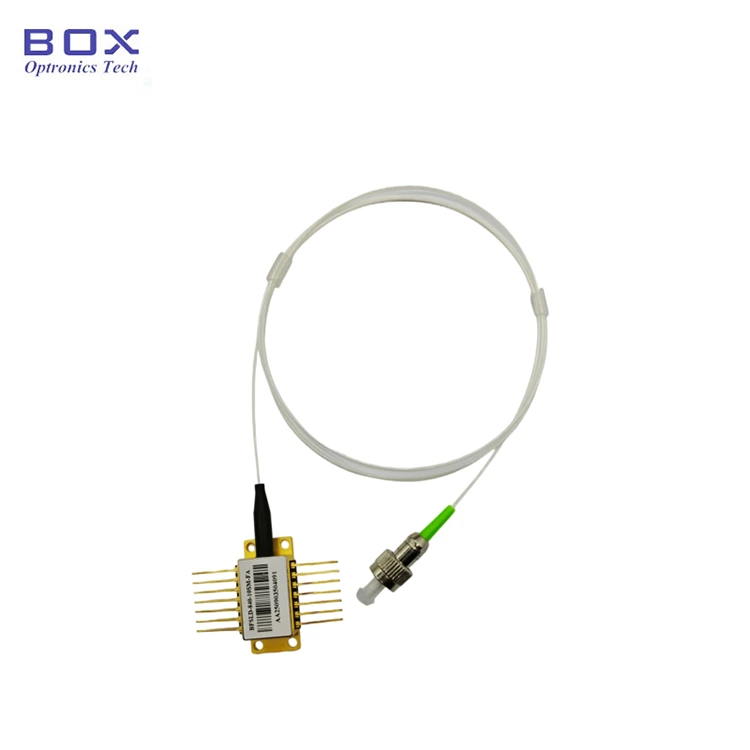

1580nm DFB SM PM レーザー ダイオードは、1580nm の中心波長 (±1nm 許容誤差) と標準 40dB のサイドモード抑制比を備えたプレミアム MQW DFB チップを備えています。低閾値電流、低消費電力、高信頼性を備えた設計で、サーミスター、TEC、モニタリングダイオードが完全に統合されており、継続的に安定したパフォーマンスを実現します。ガス検出、受動デバイスのテスト、光ファイバーセンシングのアプリケーションに最適です。
|
パラメータ |
シンボル |
状態 |
分。 |
典型的。 |
最大。 |
ユニット |
|
動作波長 |
λ |
CW、25℃ |
1579 |
1580 |
1581 |
nm |
|
光出力パワー |
PF |
- |
- |
10 |
- |
mW |
|
閾値電流 |
ITH |
25℃ |
- |
8 |
15 |
ミリアンペア |
|
動作電流 |
眼圧 |
CW |
- |
- |
90 |
ミリアンペア |
|
動作電圧 |
VOP |
25℃ |
- |
1.1 |
2.0 |
V |
|
サイドモード抑圧比 |
SMSR |
- |
35 |
40 |
- |
dB |
|
光絶縁 |
ISO |
25℃ |
35 |
- |
- |
dB |
|
スペクトル幅 |
Δλ |
- |
- |
- |
10 |
MHz |
|
分極消光比 |
ER |
PMファイバー |
18 |
- |
- |
dB |
|
波長温度係数 |
Δλ/ΔT |
- |
- |
0.08 |
0.12 |
nm/℃ |
|
電流を監視する |
イモン |
VRM=5V |
50 |
- |
1500 |
uA |
|
MPD 暗電流 |
ID |
VRM=5V |
- |
- |
50 |
uA |
|
サーミスタ抵抗 |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
サーミスタのB値 |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● 多重量子井戸 (MQW) 分布帰還型 (DFB) レーザー。
●安定性の高い14ピンバタフライパッケージ。
● サーミスター、TEC、モニターフォトダイオードを統合。
● 低い閾値電流と低消費電力。
● ファイバの種類は SMF-28e または PM ファイバから選択できます。
● 光ファイバーセンサー。
●試験および測定用の光源。
● ガス検知システム。
● 受動的な光デバイスのテスト。
●光ファイバー通信。

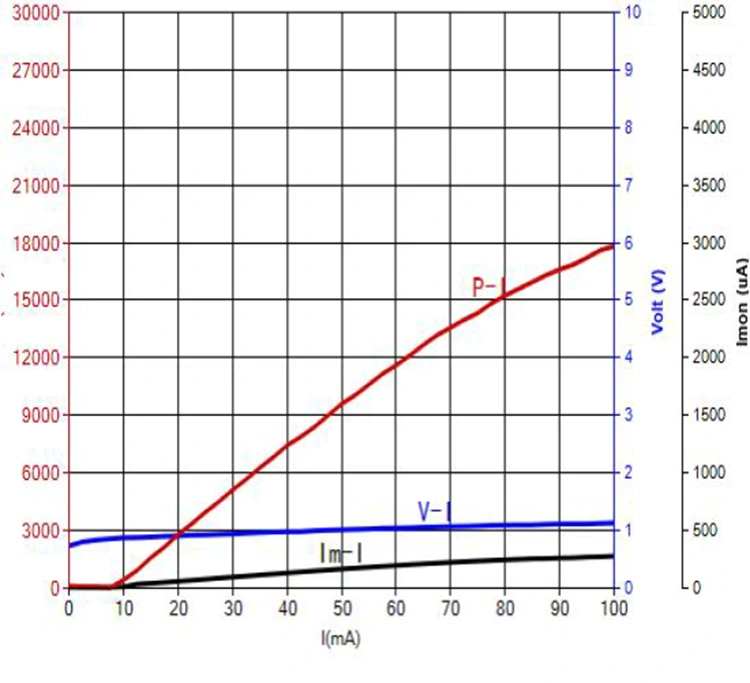

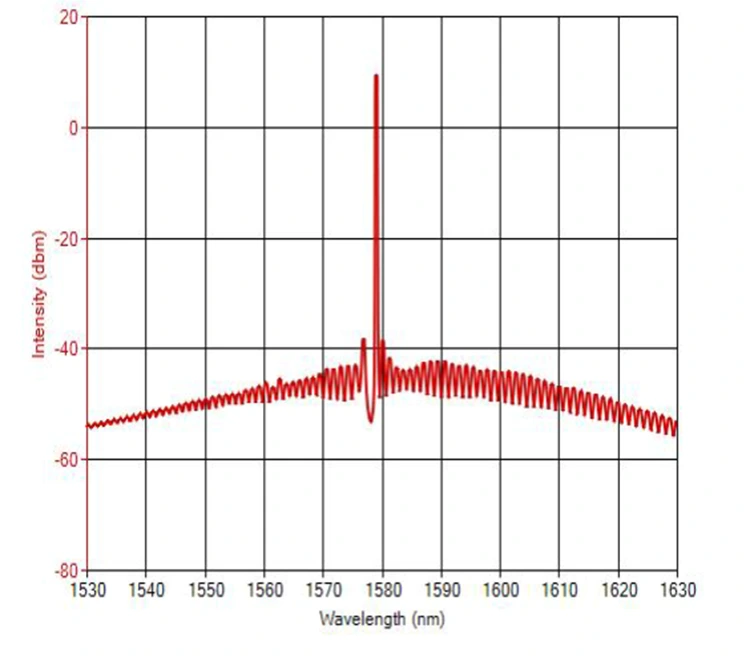

● 一般的なスペクトルと PIV: 1580nm 10mW、+/-1nm WL 許容差。
● パッケージ図&PIN-OUT定義(単位:mm) - 1580nm DFB SM PMレーザーダイオード

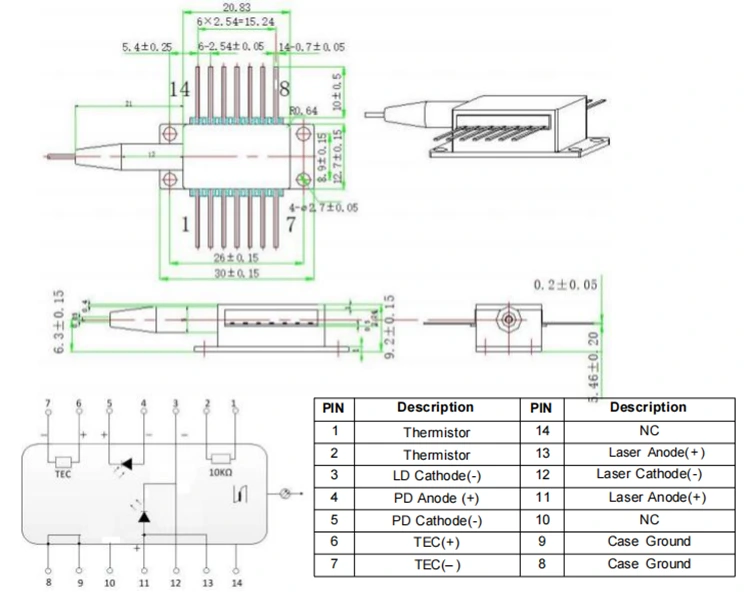

>>>Type1 ピン配置

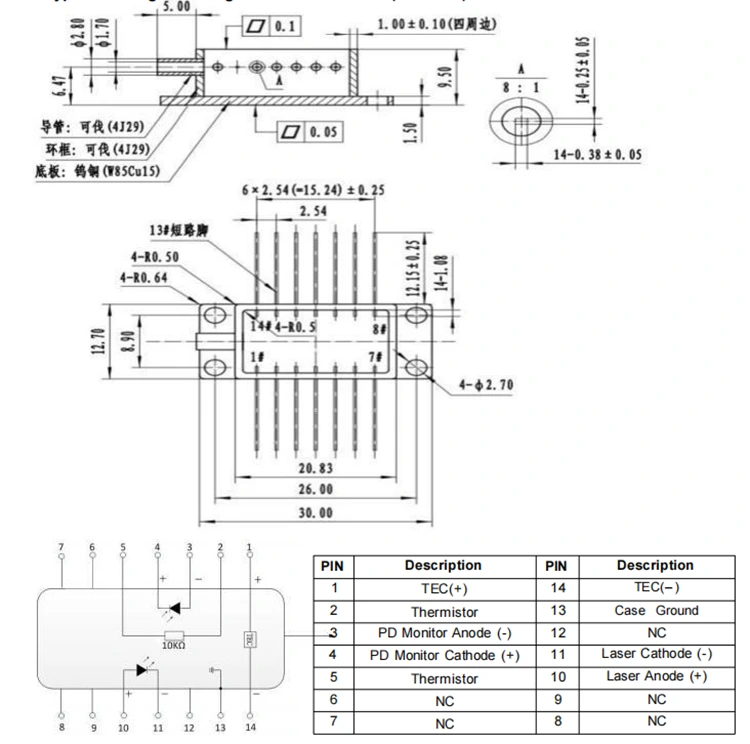

>>>Type2 ピン配置
|
名前 |
波長 |
出力電力 |
ファイバーの種類 |
コネクタ |
ピン配列 |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFBレーザーダイオード |
1580:1580nm 1512:1512nm 760:760nm 1683:1683nm 他の |
10:10mW 他の |
SM:シングルモード PM: 偏波保持
|
FA:FC/APC SA: SC/APC 他の |
NULL:タイプ 1 2:タイプ2 |
例: BFLD-1580-10SM-FA2
(注文情報: 1580nm DFB レーザー ダイオード、14 ピン バタフライ パッケージ、10mW 出力、SM ファイバー付き、FC/APC コネクタ、タイプ 2 ピン配列)。
● 見積条件
(1) 例:
DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は EXW の使用をお勧めします。私たちはあなたのアカウントを通じて発送します。送料はかかりません。
(2) DAP:
アカウントをお持ちでない場合は、商品の送料を前払いしてください。
(3)その他
● 支払い条件
PayPalとT/Tが利用可能です。
生産: 10 営業日。 （在庫がある場合はより早く発送させていただきます。）
国際物流: 3-5 営業日。
● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。ソケットにデバイスを挿入したり、ソケットからデバイスを取り外したりするときは、デバイスのハウジングの後部にあるスリーブに圧力を加えたり、引っ張ったりしないでください。コネクタを備えたデバイスの場合は、取り付けまたは取り外しの際にデバイスとファイバー コネクタの両方を同時に持ち上げてください。
● ピンをはんだ付けする必要がある場合、はんだ付け温度は 260°C を超えてはならず、はんだ付け時間は 10 秒を超えてはなりません。次の点に特に注意を払う必要があります。はんだ付けプロセス中、デバイスは電源が供給されていない状態にし、はんだごてを適切に接地する必要があります。
● デバイスの電源を入れる前に、まずクーラーを作動させてから、チップの過熱や過負荷を防ぐために少しずつ電力を加えてください。
●保証期間：
購入後1年以内の人為的でない欠陥については無料で修理または交換します。 1年後は有償保守サービスが受けられます。
● 無料保証の除外事項:
無償保証期間中、製品の品質上の問題による故障に対しては、無償修理または交換サービスを提供いたします。ただし、Box Optronics は、保証期間内に次の場合には無料修理サービスを拒否する権利を留保します。
(1) 自然要因（雷、粉塵など）または環境の影響によって引き起こされる損傷。
(2) ユーザーの不適切な操作による故障。
(3) 人為的ミスによって引き起こされた明らかな物理的損害。
(4) 不正な分解、改造、修理。
(5) ハウジングの保証ラベルが変更されているか不完全である。
(6) 輸送中の破損または紛失。
