1532nm DFB BTF レーザー ダイオード

目次

1. 1532nmの導入 DFB BTF レーザー ダイオード

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

中心波長1532nm DFB BTFレーザーダイオード 1532.68nm (ITU CH56)、光出力パワー 10mW。 TECとサーミスターを内蔵 安定した動作を可能にします。動作中は、規定に従って正しく接続してください。 ピン配列の定義、駆動電流と温度を定格内で制御 ESD 損傷や過電圧動作を避けてください。

製品 仕様

製品の特徴

● 蝶 パッケージ、内蔵TEC;

● 幅広い温度 信頼性。 

● 高 信頼性、高速応答、良好な安定性。

製品の用途

● C2H2 アセチレンガス センシング; 

● 光ファイバー 通信とマイクロ波フォトニック伝送。

● レーザー距離計。

製品 詳細

● 一般的なスペクトル: 1532.68nm、+/-0.5nm の波長許容誤差。

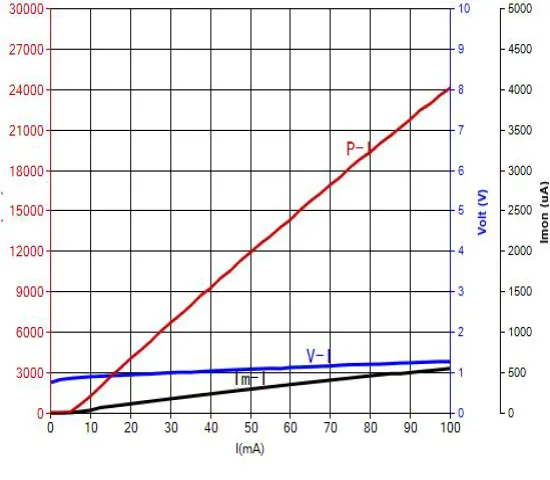

● PIV-1532nm 10mW DFB BTF レーザー ダイオード

● よくある質問 - 1532nm DFB BTF レーザー ダイオード

(1)BTFパッケージとは何ですか?

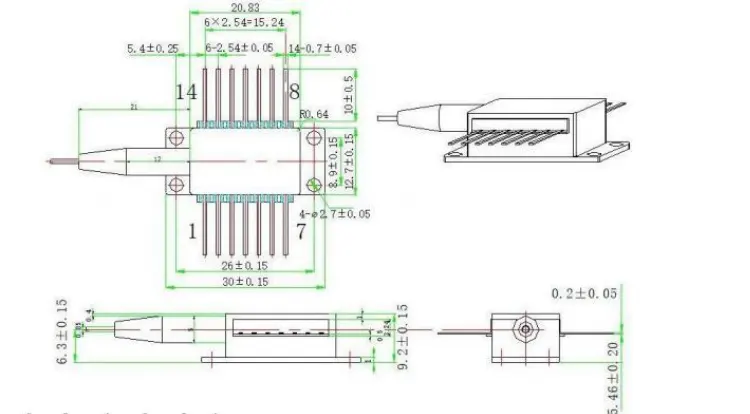

--BTF (バタフライ) パッケージは標準の 14 ピン バタフライ パッケージです。 オプトエレクトロニクスにおける最も主流の工業グレードのパッケージング形式 業界。このパッケージには、レーザーチップ、TEC温度制御、 サーミスタ、フォトダイオードを搭載し、優れた気密性と放熱性を実現 経営パフォーマンス。標準と本質的な違いはありません バタフライパッケージ。商品内では「Butterfly」の略称として「BTF」が一般的に使用されています。 ネーミング。

(2) この製品はどのようなドライブモードをサポートしていますか?

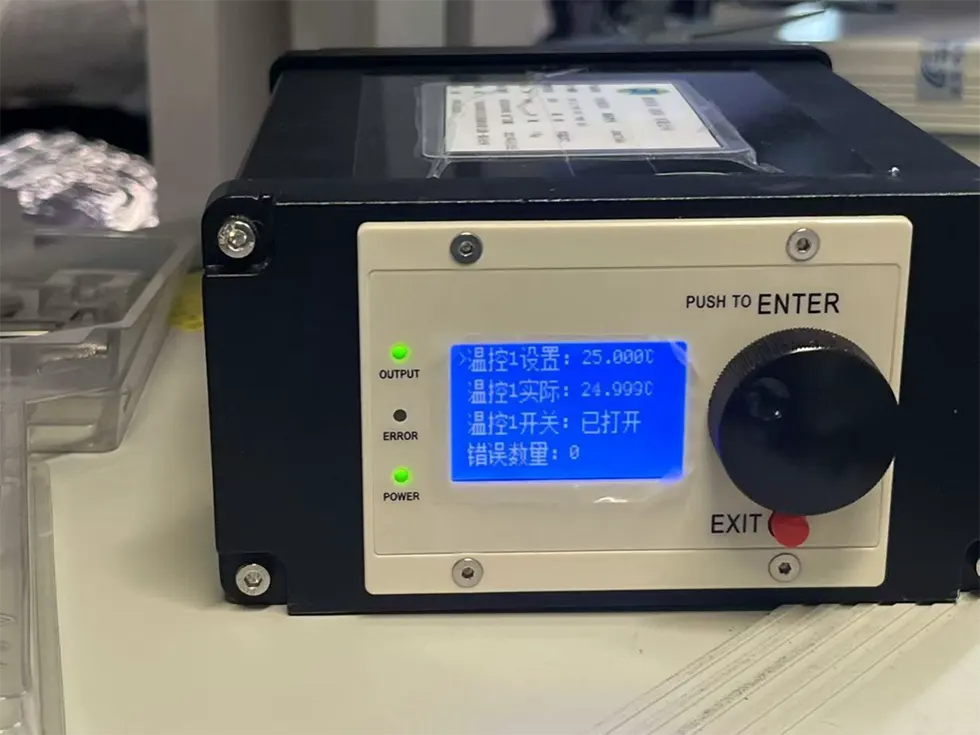

--1532nm DFB BTF レーザー ダイオードは連続波 (CW) をサポートします 操作。低ノイズの定電流源を推奨します（しきい値 最大電流約 5 ～ 20mA、動作電流 50 ～ 90mA)、TEC 付き 温度安定化のためのコントローラー（通常は25℃に設定）。

(3) サンプルテストは可能ですか?

--サンプルテストや少量試作にも対応します。 大量調達の場合は、ボリューム価格と段階的な見積もりを提供します。

注文 情報

例: BFLD-CH56-10SM-FA

(注文情報: 1532nm DFB BTF レーザー ダイオード、出力 10mW、 SM ファイバー、FC/APC コネクタ、タイプ 1 ピン配列)。

データシートとテストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● この装置は動作中、高強度のレーザー光線を放射します。する 目を傷害する可能性があるため、ファイバ端面を直接見ないでください。

● このデバイスは静電気に敏感です。したがって、厳守 梱包時に静電気防止対策が必要であるため、 輸送、使用方法。さらに、予防策を講じる必要があります。 電源サージが発生すると、電源サージに永久的な損傷が生じる可能性があります。 （例：機器の適切な接地を確保し、静電気防止用具を着用する） リストストラップ）。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● すべてのコンポーネントの電源を入れる前に、まずクーラーを作動させ、 その後、チップの過熱を防ぐために段階的な電源投入手順に進み、 過負荷。

● 電源投入プロセス中は、絶対に大電流を直接加えないでください。 これによりチップが損傷する危険があります。代わりに、現在のレベルでデバイスの電源を入れます。 チップのしきい値に近づくと、電流は徐々に増加します。 希望のレベルに達するまで増加します。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
