1683nm 10mW ファイバー結合レーザー

目次

1. 1683nmの導入 10mW ファイバー結合レーザー

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

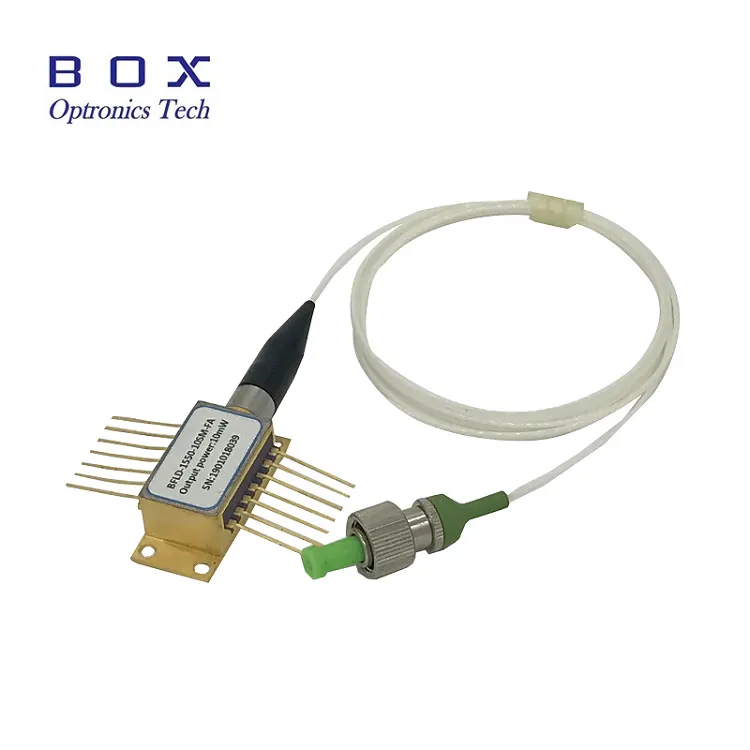

1683nm 10mW ファイバー結合レーザーは MQW DFB を採用 チップ、中心波長 1683nm、波長許容差は +/-1nm、標準出力 電力 10mW、14 ピン BTF パッケージ、Telcordia GR-468 および RoHS に準拠。と シングルモードファイバーとFC/APCコネクターを備えており、TDLASおよびC2H6ガスに最適です。 検出システム。

製品 仕様

製品 特長

● 高 安定した10mWの光出力。

● 業界標準、 14PINバタフライパッケージ;

● 内蔵 TECと光アイソレーター。

● 多量子 井戸 (MQW) 分布帰還型 (DFB) レーザー

●

製品 アプリケーション

● 波長可変ダイオードレーザー 吸収分光法;

● C2H6モニタリング;

● 環境空気の質 監視;

● 光ファイバーセンシング ＆レーザー検出。

製品 詳細

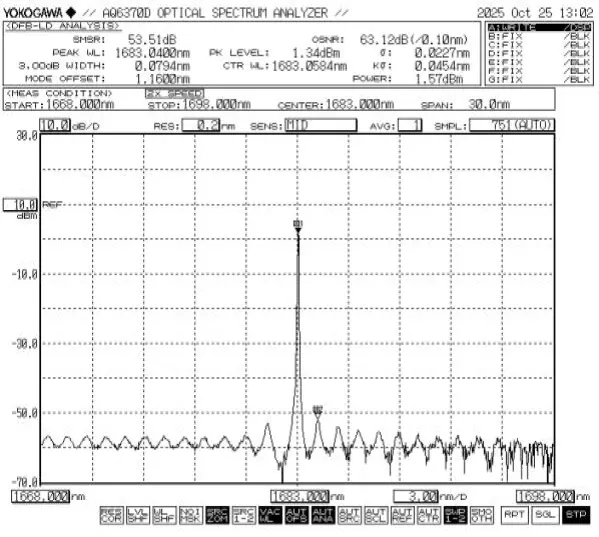

● 一般的なスペクトル: 1683nm、+/-1nm WL 許容差。

●よくある質問

(1) ファイバの種類とコネクタの仕様は何ですか?

-- 標準構成では、FC/APC を備えたシングルモード ファイバーを使用します。 コネクタ。

(2) パッケージの種類と実装方法は何ですか?

--1683nm 10mW ファイバー結合レーザーは標準 14 ピンに収容されています バタフライパッケージ、主流のレーザーソケットおよび取り付けと互換性あり 備品。ネジ固定またはサーマルパッド用の取り付け穴が付いています 付属品。

(3) サンプルテストは可能ですか?一括調達にはどのようなサービスが提供されますか?

--サンプルテストや少量試作にも対応します。 大量購入の場合は、ボリューム価格、工場テストレポート、カスタマイズされた価格を提供します。 パラメータ (ファイバの長さ、ジャケットの種類、コネクタの種類など)。

注文 情報

例: BFLD-1683-10SM-FA

(注文情報: 1683nm 10mW ファイバー結合レーザー、14 ピン バタフライ パッケージ、SM ファイバー付き、FC/APC コネクター、タイプ 1 ピン配列)。

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● このデバイスは静電気に敏感です。したがって、厳守 梱包時に静電気防止対策が必要であるため、 輸送、使用方法。さらに、予防策を講じる必要があります。 電源サージが発生すると、電源サージに永久的な損傷が生じる可能性があります。 （例：機器の適切な接地を確保し、静電気防止用具を着用する） リストストラップ）。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスは電源が入っていない状態にし、はんだごてが適切に動作している必要があります。 接地された。

● デバイスを使用する場合は、動作電圧と動作電圧を厳守してください。 データシートに指定されている電流範囲。主要パラメータ - Ith を含む (しきい値電流)、Iop max (最大動作電流)、Vop max (最大動作電流) 動作電圧)、および λc (中心波長) - を参照する必要があります。 具体的には出荷時に提供されるテストレポートに記載されています。 注: 操作 絶対最大定格を超えると、デバイスに永久的な損傷を与える可能性があります。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
