1457nm ラマンポンプレーザー光源

目次

1. の導入 1457nm ラマンポンプレーザー光源

2. 技術的 仕様

3. 製品の特長

4. 代表的な用途

5. 標準付属品

6. 安全な操作ガイド

7. 注文情報

8. データシートとテストシート

9. 見積条件と 支払い

10. リードタイム

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

製品紹介

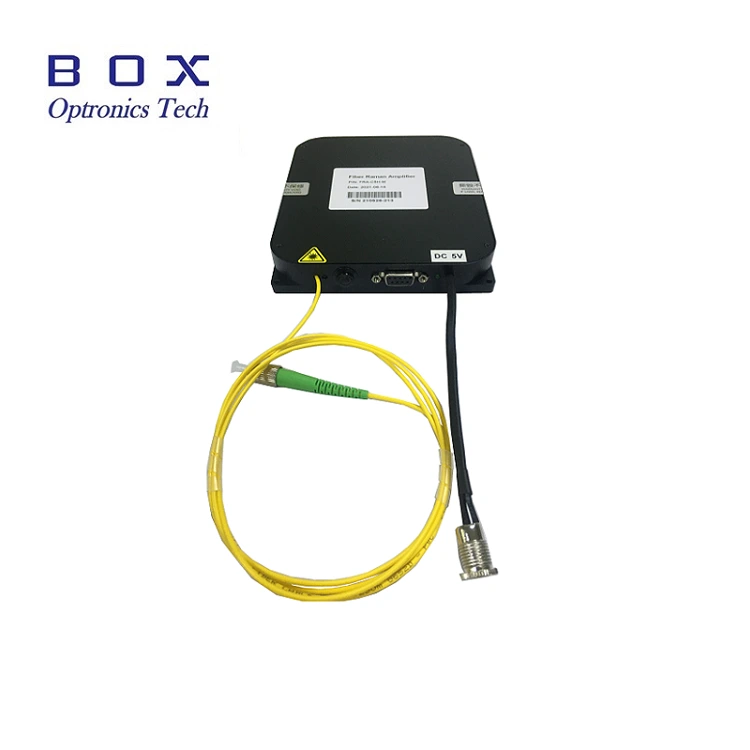

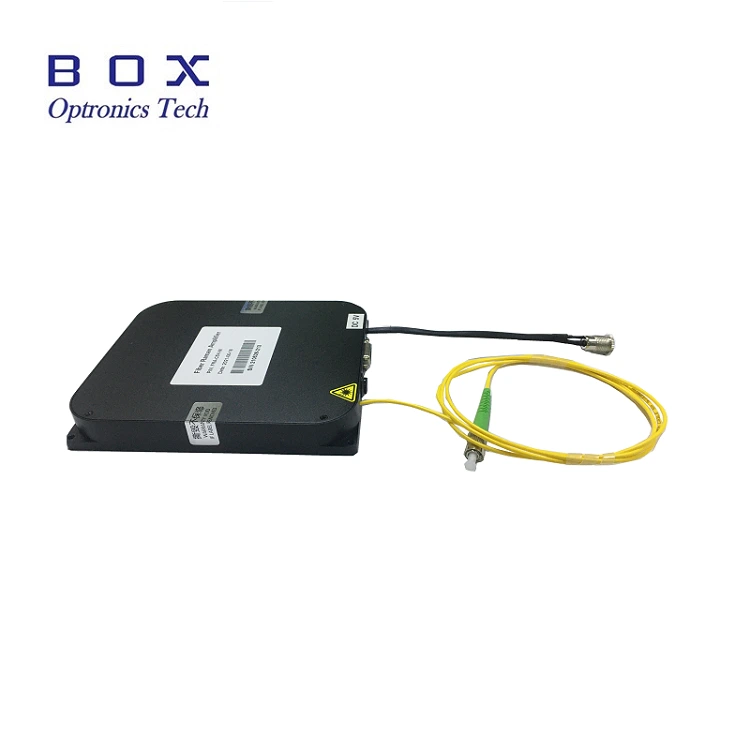

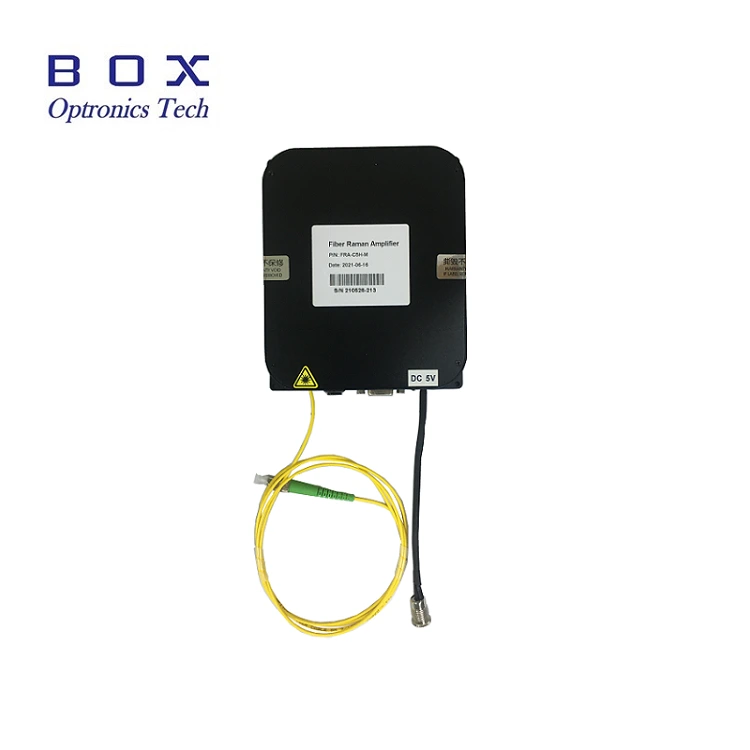

これは、ファイバーを備えた 1457nm ラマンポンプレーザー光源です。 ラマンファイバー増幅器およびエルビドープファイバー増幅器用に設計されたブラッググレーティング、 専門的に設計された駆動回路と安全性を確保するTEC制御 レーザーの動作、安定した出力パワー、スペクトル。提供可能です RS-485通信インターフェースを備えたデスクトップまたはモジュラーパッケージで、 システム統合用の監視ソフトウェア。 400mWの高出力。ご利用ください 定格電圧で、温度と湿度を制御し、良好な熱を確保します 損失を防ぎ、出力の過負荷や汚染を防ぎます。

製品 仕様

製品の特徴

● 400mW 高出力電力。

● パワーと スペクトルの安定性。

● DB9 メス(RS485)通信により簡単に統合可能。

 製品の用途

● ラマン ファイバーアンプ;

● EDFA Erドロップファイバーアンプ。

製品 詳細

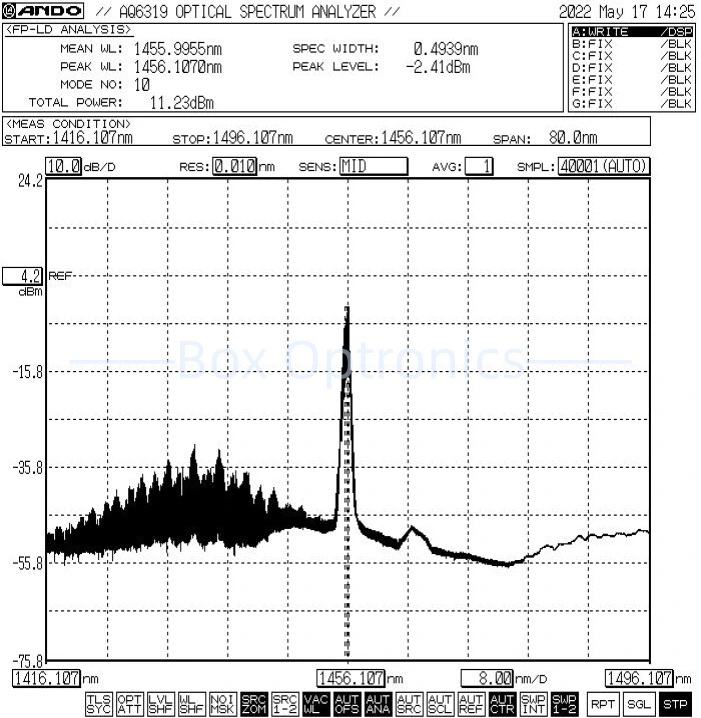

● 一般的なスペクトル: 1457nm、+/-1 許容誤差。

●標準付属品

操作 ステップ

Step1.開梱：組み立て前に確認してください ポンプ レーザー ソース モジュール、USB を含むすべての付属品が揃っているかどうか データケーブル、電源アダプター、テストレポートなど。

Step2.電源：DCに接続 スイッチング電源またはその電力を満たす安定化電源 供給要件。適合するオリジナルの電源アダプタのみを使用してください (DC5V または DC12V）。不適切な電源アダプターを使用すると、光源が損傷する可能性があります。 (電源アダプター 地域の電圧規格に従って供給されます。)

ステップ3.出力ファイバーの接続: ファイバーコネクタまたはフランジのダストキャップを取り付け、ファイバー端面を確認し、 テストするデバイスまたはパワーメーターにファイバーを接続するか、ファイバーを接続します。 汚染や損傷がないことを確認した後、

Setp4.ホストコンピュータに接続: を使用します。 1457nm ラマンポンプレーザーソースと接続するための USB-RS485 DB9 データケーブル コンピュータ。コンピュータは最初に専用のシリアル ポート ドライバをインストールする必要があります。 USB-RS485 シリアル ポート データ ケーブルを識別します。そうでない場合は、ホスト コンピュータを識別します。 ソフトウェアと光源モジュールが正しく接続できず、 伝わりました。ドライバーについては Box Optronics にお問い合わせください。

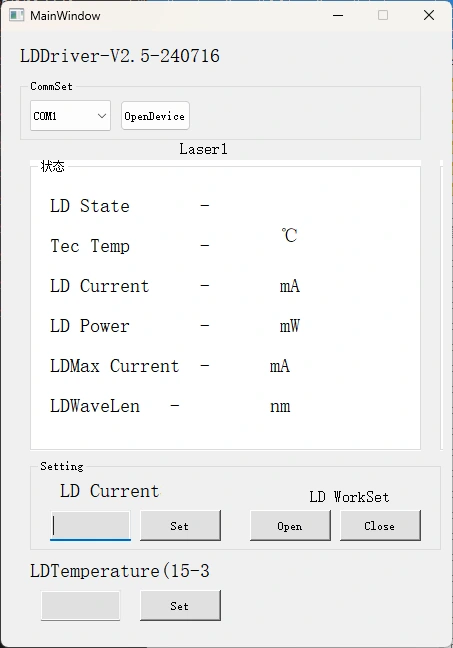

Step5. 制御ソフトウェア: Box Optronics は、シリアル コマンドまたは PC ソフトウェアを提供します。 1457nmラマンポンプレーザーのLD電流とLD温度を制御 ソース。正しいポートを選択し、電流と温度を設定して、 開くボタン。 (損傷を防ぐため、駆動電流をゆっくりと増加させてください。 初期操作。すぐにフル電流を流さないでください。)

Step6.使用後は閉じるボタンをクリックし、電源を切り、接続を外してください。 ファイバー接続。

注文 情報

例: BSLD-1457-4HSM-FA-M

(注文情報: 1457nm ラマンポンプレーザー光源、出力 400mW 電源、SMF-28e ファイバー、FC/APC コネクタ、モジュール パッケージ付き）。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートとテストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10〜15営業日程度かかります。 (あれば 一部在庫がございますので、それより早く発送させていただきます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意事項と メンテナンス

● 光ファイバーを頻繁に抜き差しすることはお勧めできません。 ホコリの侵入を防ぐため、入力側と出力側の両方にコネクタを装備 汚れ（挿入損失の増加につながる可能性があります）や、 ファイバーコネクタの端面。

● 繊維コネクタを糸くずの出ないワイプで掃除し、布で検査します。 接続前のファイバ端面検出器。常にファイバーを接続/切断する 端面の焼けを避けるために電力が供給されていません。光ファイバーコネクタは次のとおりである必要があります。 ダストキャップで覆われています。

● 出力ファイバーを別のファイバーに接続する必要がある場合は、 融着接続機を使用することをお勧めします。

●湿気、塵、腐食に注意してください。店 乾燥した場所に。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
