製品紹介-808nmレーザー光源

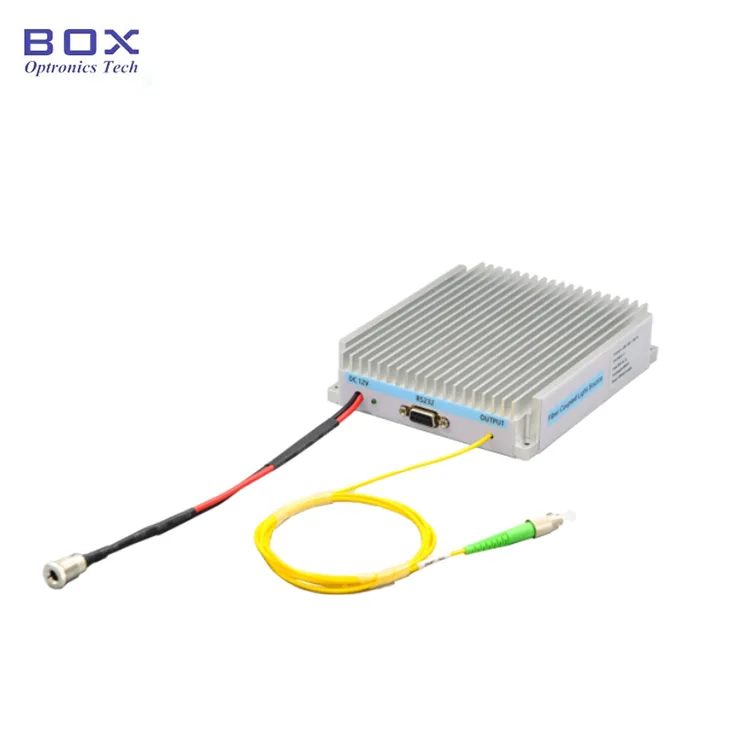

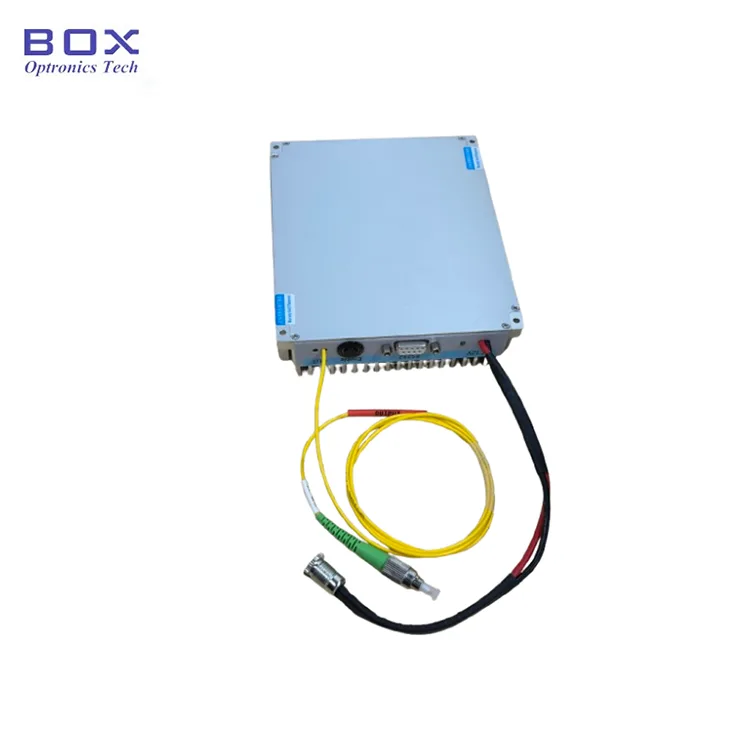

808nm レーザー光源は、105/125um または 200/220um 0.22N A マルチモードファイバー結合出力を備えた高性能半導体レーザーチップをベースにしており、安全で安定した動作を保証するように設計された定電流駆動回路を備えています。 5W、10W、20Wの出力電力を提供します。 操作と統合のための PC ホスト制御またはコマンドを提供します。ファイバーレーザーポンピング、生物医学などの用途に適しています。長期間使用する場合は、レーザー光源の放熱に注意する必要があります。

製品仕様-808nmレーザー光源

製品の特徴 - 808nm レーザー光源

● 高出力。

● 操作や統合が簡単。

● FC/UPC または SMA905 コネクタを提供します。

製品アプリケーション - 808nm レーザー光源

● ファイバーレーザーポンピング。私

● 生物医学。

●材料レーザー加工。

FAQ-808nmレーザー光源

● 一般的な波長許容差はどれくらいですか?

中心波長は通常 808nm±5nm です。より狭い波長制御はカスタマイズする必要があります。

● レーザーは連続波 (CW) 動作に適していますか?

はい。レーザー光源は安定したCW動作用に設計されており、PCホストソフトウェアによる電流と出力の調整もサポートできます。

●出力は調整できますか？

はい。出力電力は駆動電流によって調整できます。通常、ベンチトップ バージョンはフロント パネルの電力調整をサポートし、モジュール バージョンはソフトウェア制御または PC ホスト コマンドをサポートします。

●どのような冷却方法がありますか？

接触冷却のためにヒートシンク上に配置されます。あるいはファンによる冷却。

● 808nm マルチモード高出力レーザー光源は何に使用されますか?

808nm マルチモード高出力レーザー光源は、DPSS レーザー ポンピング、生物医学機器、蛍光励起、分光法、光センシング、科学研究、および産業用レーザー システムで広く使用されています。

注文情報 - 808nm レーザー光源

例: BFL-808-05M1-FU-M

(注文情報: 808nm レーザー光源、5W 出力、105/125um ファイバー付き、FC/UPC コネクター、モジュールパッケージ)。

その他のカスタマイズ要件については、sales06@boxoptronics.com までお問い合わせください。

データシートとテストシート - 808nm レーザー光源

データシート

見積および支払い条件 - 808nm レーザー光源

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は EXW の使用をお勧めします。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、商品の送料を前払いしてください。

(3) その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム - 808nm レーザー光源

生産：10〜15営業日。 （在庫がある場合はより早く発送させていただきます。）

国際物流: 3-5 営業日。

操作手順 - 808nm レーザー光源

ステップ1. 開梱: 組み立て前に、レーザー ソース モジュール、USB データ ケーブル、電源アダプター、テスト レポートなどを含むすべての付属品が揃っているかどうかを確認してください。

ステップ2. ファイバ パッチ コードの接続: ファイバ コネクタまたはアダプタからダスト キャップを取り外し、ファイバ パッチ コード (または接続されたファイバ) を被試験デバイスまたはパワー メータ装置に接続します。

ステップ3. 電源とシリアル ケーブルを接続する: 電源コードをレーザー光源の電源ポートに挿入し、信号ケーブルを使用してホスト コンピューターをレーザーに接続します。注: USB-485 DB9 信号ケーブルの場合、最初にドライバーをコンピューターにインストールする必要があります。Box Optronics がドライバーを提供します。

設定４． 電源オン: インジケーターライトが点灯し、レーザーが動作を開始します。この時点で、動作電流とレーザー出力の値は、最後のシャットダウン前にホスト ソフトウェアを介して設定されたパラメータに対応します。調整が必要な場合は、ホスト ソフトウェア内で変更して保存できます。

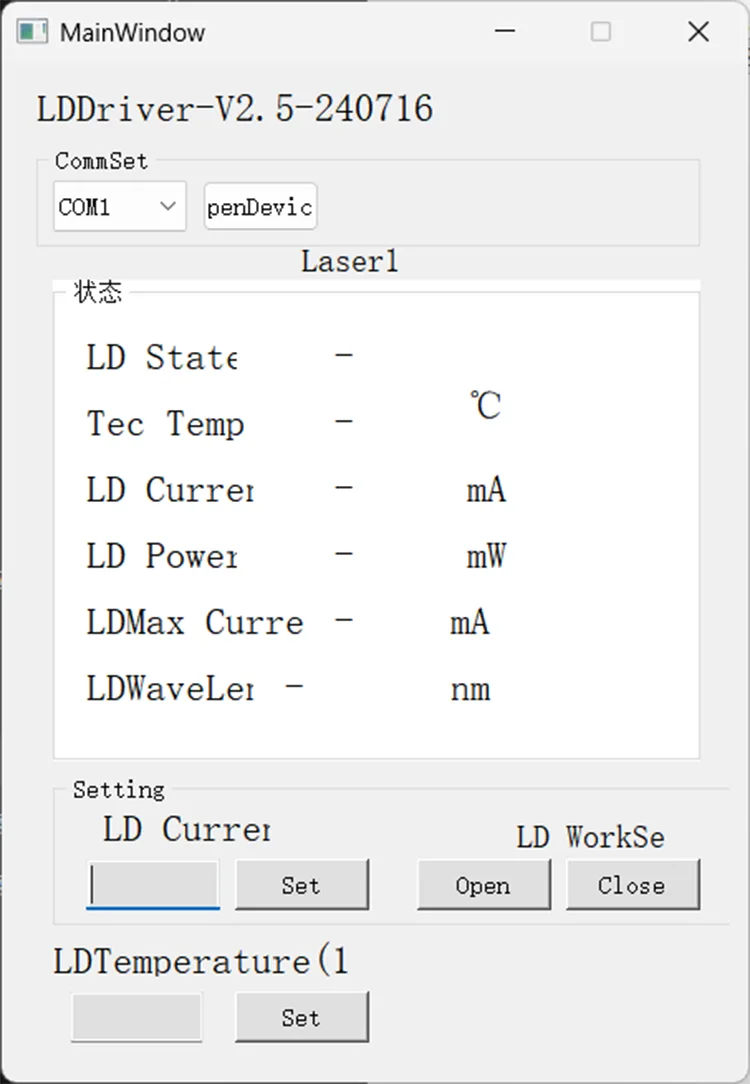

ステップ5. 制御ソフトウェア: Box Optronics は、808nm レーザー光源の LD 電流と LD 温度を制御するためのシリアル コマンドまたは PC ソフトウェアを提供します。正しいポートを選択し、電流と温度を設定して、開くボタンをクリックします。 (破損を防ぐため、初期動作時は駆動電流をゆっくりと上げてください。すぐにフル電流を流さないでください。)

ステップ6. シャットダウン: 使用が完了したら、レーザーをオフにし、ファイバーダストキャップをしっかりと取り付けます。デバイスの電源を再度オンにするときに、光学コンポーネントに損傷を与える可能性がある突然の高出力レーザー出力を防ぐため、電源をオフにする前に、まず出力レベルをゼロに調整することをお勧めします。

操作上の注意とメンテナンス - 808nm レーザー光源

● 長期間使用する場合は、レーザー光源の放熱に注意してください。レーザー光源はヒートシンクに固定し、ファンで冷却する必要があります。

● 起動するときは、電源スイッチとキースイッチが両方ともオフになっていることを確認してから、電源を接続してください。シャットダウンする場合は、キースイッチをオフにし、表示灯が消えてから電源を切ってください。装置の動作中は絶対に電源を直接遮断しないでください。

● 光ファイバー コネクタを頻繁に抜き差しすることは、埃による汚染やコネクタ端面の損傷の可能性が高まるため、お勧めできません。

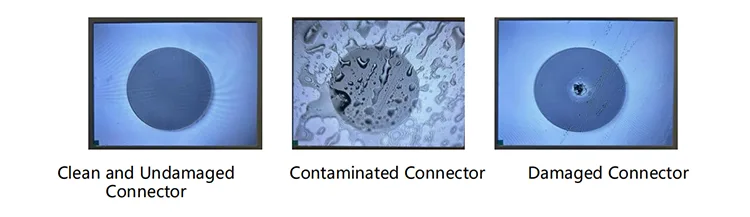

● 光ファイバーコネクタを接続する前に、糸くずの出ないレンズペーパーを使用してきれいに拭いてください。フランジを介して接続する前に、ファイバ端面検査装置を使用してその清浄度を確認することが不可欠です。そうしないと、レーザーが作動したときにコネクタの端面が焼き切れる可能性があります。フランジを接続するときは、アクティブな光が透過しない状態で操作が行われることを確認してください。使用しないときは、ダスト キャップをファイバー コネクタにしっかりと取り付けたままにしてください。

●湿気には十分ご注意ください。乾燥した場所に保管してください。

品質保証とアフターサービス - 808nmレーザー光源

●保証期間：

購入後1年以内の人為的でない欠陥については無料で修理または交換します。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中、製品の品質上の問題による故障に対しては、無償修理または交換サービスを提供いたします。ただし、Box Optronics は、保証期間内に次の場合には無料修理サービスを拒否する権利を留保します。

(1) 自然要因（雷、粉塵など）または環境の影響によって引き起こされる損傷。

(2) ユーザーの不適切な操作による故障。

(3) 人為的ミスによって引き起こされた明らかな物理的損害。

(4) 不正な分解、改造、修理。

(5) ハウジングの保証ラベルが変更されているか不完全である。

(6) 輸送中の破損または紛失。
