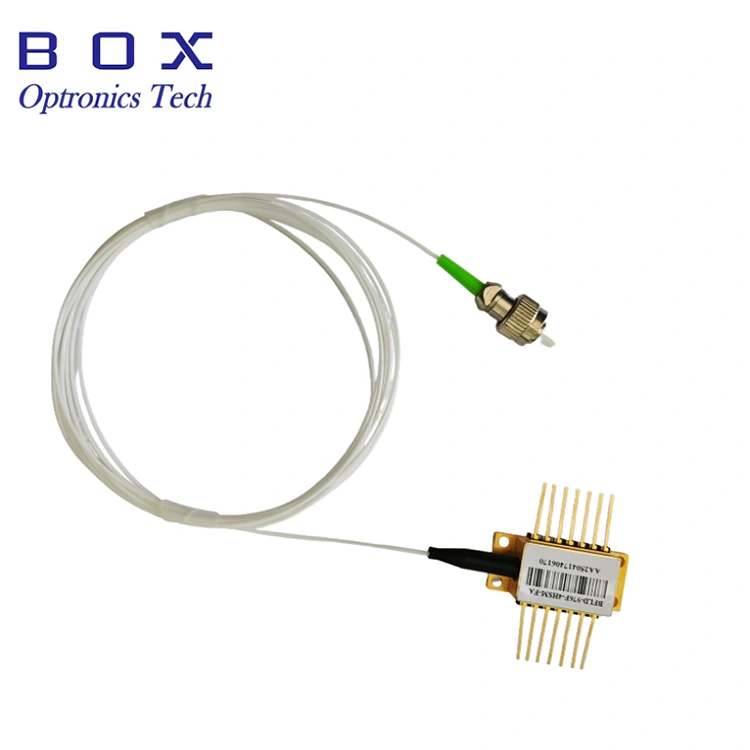

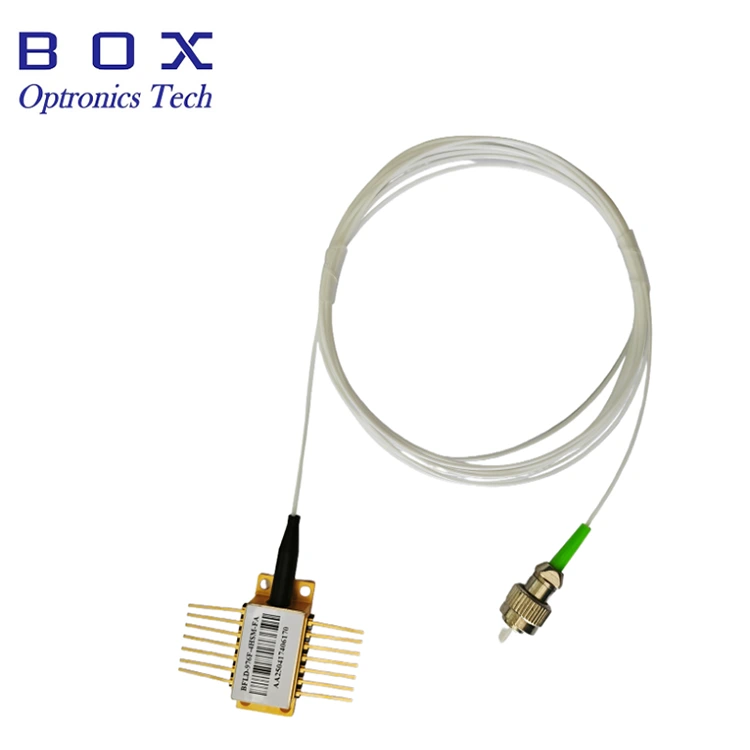

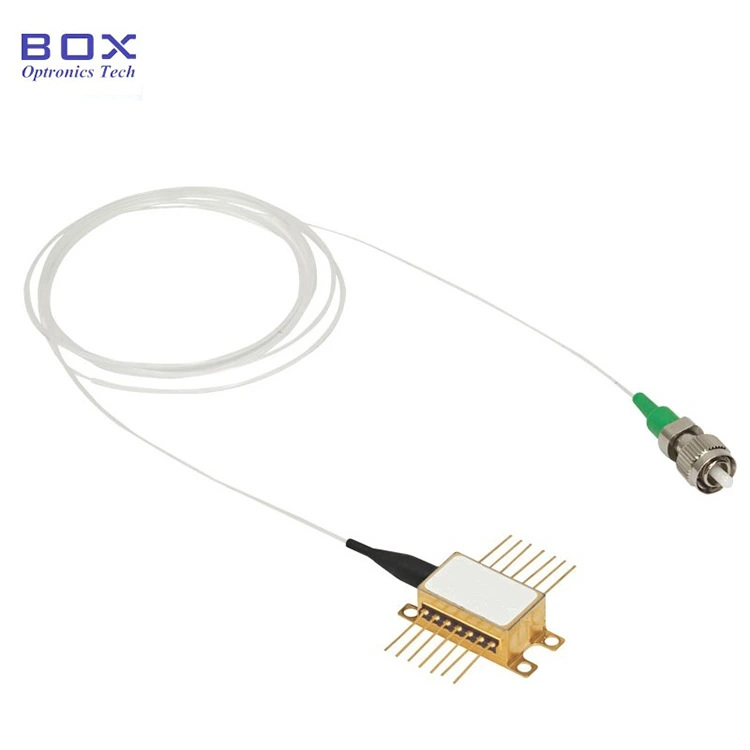

980nm TEC 冷却ポンプ レーザー ダイオードは、光通信、ファイバー増幅器、レーザー ポンピング用の高性能オプトエレクトロニクス コンポーネントです。内蔵のTEC冷却により安定した出力が保証されます。中心波長は 974nm または 976nm (オプション)。 14ピンバタフライパッケージ。 200mW/400mW/600mWの出力電力。 SM ファイバーまたは PM ファイバーでピグテール化されています。 12ヶ月保証。このデバイスは静電気に敏感です。デバイスの静電気防止保護措置を厳密に遵守する必要があります。
|
パラメータ |
シンボル |
分。 |
典型的。 |
最大。 |
ユニット |
注意事項 |
|
LD閾値電流 |
ITH |
|
45 |
80 |
ミリアンペア |
CW |
|
出力電力 |
PF |
|
|
600 |
mW |
(BOL)<900mAの場合 |
|
LD 順電流 |
もし |
|
|
1200 |
ミリアンペア |
PF=定格電力 |
|
キンクフリーパワー |
キンク |
450 |
|
|
mW |
>=1.2*定格電力 |
|
キンクフリー電流 |
イキンク |
>=1.2*If(BOL) |
ミリアンペア |
[1] |
||
|
LD順電圧 |
VF |
|
|
2.5 |
V |
PF=定格電力 |
|
中心波長 |
λC |
973 |
974 |
975 |
nm |
ピーク、PF=定格電力 |
|
975 |
976 |
977 |
nm |
ピーク |
||
|
ピーク波長の回転 |
△λp/△タンブ |
|
|
0.02 |
nm/℃ |
T: FBG 温度 |
|
スペクトル幅 |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
スペクトルの安定性 |
|
-0.5 |
|
0.5 |
nm |
PF=定格電力、t=60s |
|
応答性を監視する |
IM/PF |
|
1 |
20 |
μA/mW |
VPD=5V、PF=定格電力 |
|
モニター応答性の安定性 |
|
|
|
20% |
|
@全動作温度 |
|
暗電流を監視する |
ID |
|
|
50 |
NA |
VPD=5V |
|
TEC電流 |
アイテック |
|
|
2 |
A |
TCASE=75℃ |
|
TEC電圧 |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
TECモジュールの消費電力 |
P |
|
|
5 |
W |
TCASE=75℃ |
|
電力の安定性 >20mW 10～20mW 3.5～10mW |
|
|
|
0.2 0.5 1 |
dBm |
ピークツーピーク、t=60s、DC ～ 50kHz サンプリング、 TC=25℃ |
|
トラッキングエラー |
TE |
-0.5 |
|
0.5 |
dB |
TC=-5~75℃、[2]参照 |
|
サーミスタ抵抗 |
RTH |
9.5 |
10 |
10.5 |
コーム |
TSTG=25℃ |
|
サーミスタB定数 |
BTH |
|
3900 |
|
k |
TSTG=25℃ |
最大 600mW のキンクフリー動作電力。
SM ファイバーと PM ファイバーはオプションです。
ファイバーブラッググレーティングの安定化。
TECクーラー、サーミスター、モニターダイオードを内蔵。
ファイバーアンプのポンピング。
センシングと測定。
CATV伝送。
DWDM システム。
フェムト秒システム。

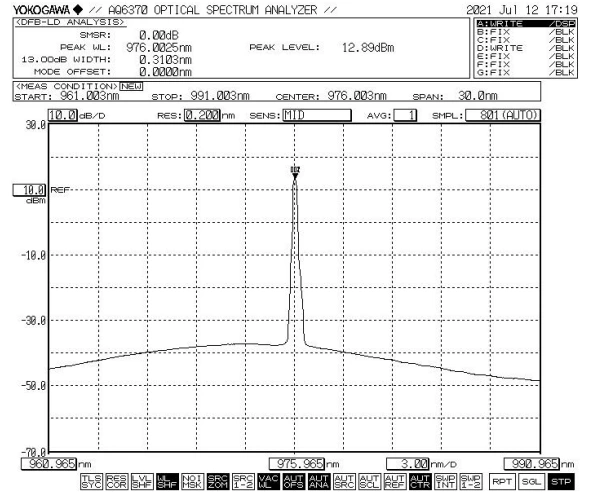

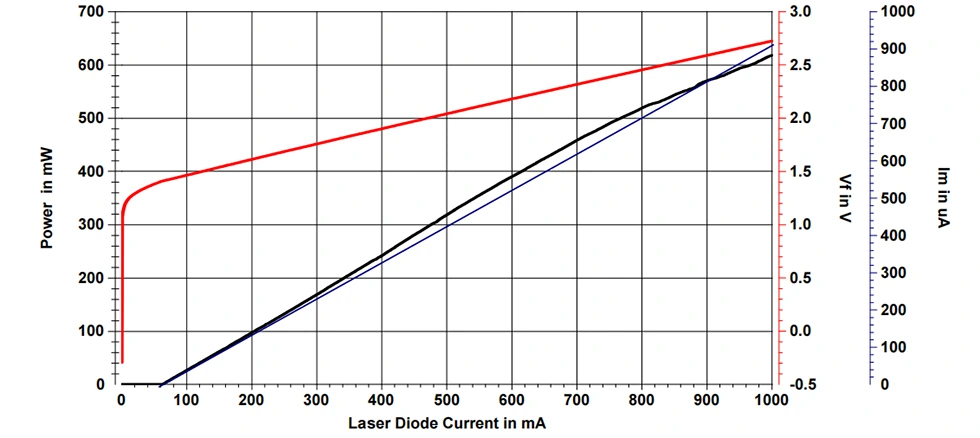

一般的なスペクトルと PIV: 976nm、WL 許容差 +/-1nm、600mW

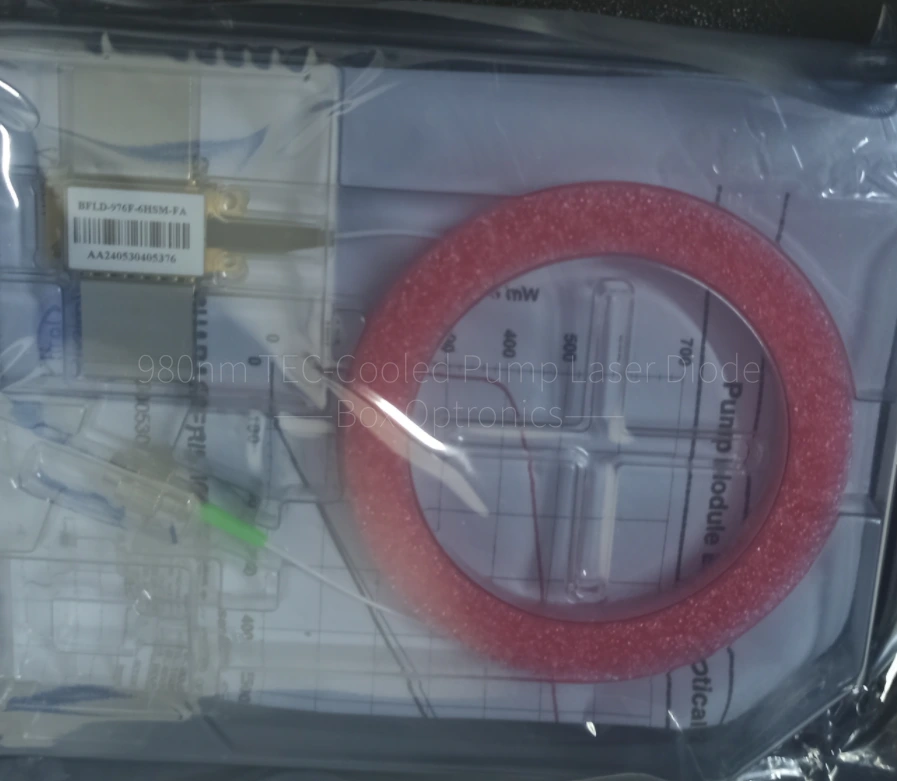

梱包例
|
|
付属品 |
量 |
|
1 |
980nm TEC冷却ポンプレーザーダイオード |
1 |
|
2 |
製品テストレポート |
1 |
*スタンドアロンデバイス;ドライバーは内蔵されていません (外部ドライバーはオプション)。
|
名前 |
波長 |
FBG |
出力電力 |
ファイバーの種類 |
コネクタ |
保護チューブ |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nmポンプレーザー |
974:974nm 976：976nm |
F：あり |
2H:200mW 4H:400mW 6H:600mW ... 他の |
SM:シングルモード PM: 偏波保持
|
N:ヌル FA:FC/APC SA: SC/APC 他の |
0:裸ファイバー 1:900um ルースチューブ |
例: BFLD-976F-6HSM-N0
(注文情報: 980nm TEC 冷却ポンプ レーザー ダイオード、バタフライ パッケージ、976nm、FBG 付き、600mW 出力、SM ファイバー、コネクタなし、裸ファイバー)。
その他のカスタマイズ要件については、sales06@boxoptronics.com までお問い合わせください。
見積条件
(1) 例:
DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は EXW の使用をお勧めします。私たちはあなたのアカウントを通じて発送します。送料はかかりません。
(2) DAP:
アカウントをお持ちでない場合は、商品の送料を前払いしてください。
PayPalとT/Tが利用可能です。
製作には10営業日程度かかります。 （在庫がある場合はより早く発送させていただきます。）
国際物流には 3 ～ 5 営業日かかる場合があります。
このデバイスは動作中、高強度のレーザー光線を放射します。目を傷害する可能性があるため、ファイバ端面を直接見ないでください。
このデバイスは静電気に敏感です。したがって、梱包、輸送、使用時には静電気防止対策を厳守する必要があります。さらに、電源サージを防ぐための予防策を講じる必要があります。そうしないと、デバイスに永久的な損傷が生じる可能性があります（たとえば、適切な機器の接地を確保し、静電気防止リスト ストラップを着用するなど）。
光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。ソケットにデバイスを挿入したり、ソケットからデバイスを取り外したりするときは、デバイスのハウジングの後部にあるスリーブに圧力を加えたり、引っ張ったりしないでください。コネクタを備えたデバイスの場合は、取り付けまたは取り外しの際にデバイスとファイバー コネクタの両方を同時に持ち上げてください。
ピンのはんだ付けが必要な場合、はんだ付け温度は 260°C を超えてはならず、はんだ付け時間は 10 秒を超えてはなりません。次の点に特に注意を払う必要があります。はんだ付けプロセス中、デバイスは電源が供給されていない状態にし、はんだごてを適切に接地する必要があります。
すべてのコンポーネントに電源を投入する前に、まずクーラーをアクティブにしてから、チップの過熱や過負荷を防ぐために段階的に電源投入の手順を進めます。
保証期間:
購入後1年以内の人為的でない欠陥については無料で修理または交換します。 1年後は有償保守サービスが受けられます。
無料保証の除外事項:
無償保証期間中、製品の品質上の問題による故障に対しては、無償修理または交換サービスを提供いたします。ただし、Box Optronics は、保証期間内に次の場合には無料修理サービスを拒否する権利を留保します。
(1) 自然要因（雷、粉塵など）または環境の影響によって引き起こされた損傷。
(2) お客様の誤った操作による故障。
(3) 人為的ミスによる明らかな物理的損傷。
(4) 不正な分解、改造、修理を行うこと。
(5) ハウジング上の保証ラベルが変更されているか不完全である。
(6) 輸送中の破損、紛失。

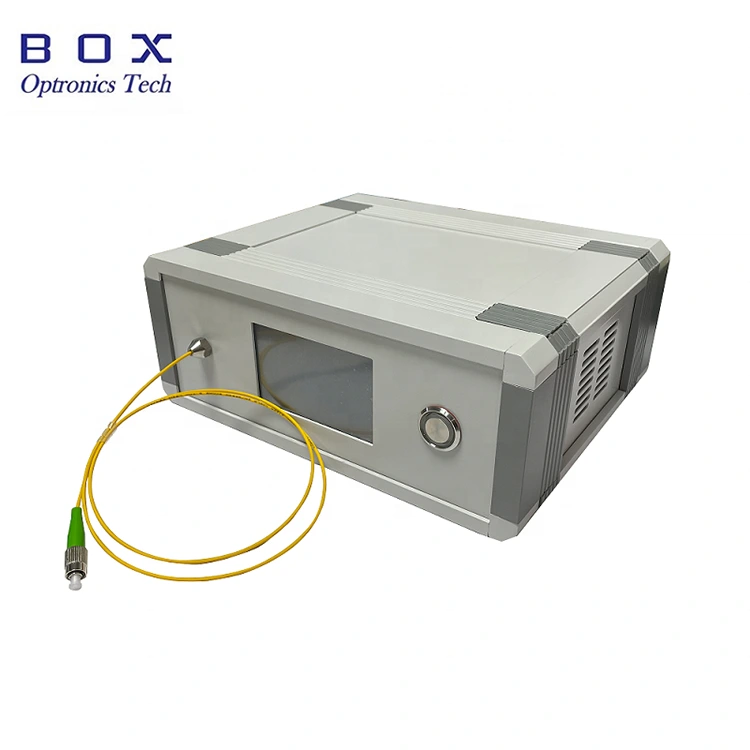

タッチスクリーンディスプレイを備えたベンチトップパッケージで入手可能。電源を入れるとすぐに発光します。
