駆動回路内蔵980nm励起ダイオードレーザーモジュール

目次

1. の導入 駆動回路内蔵980nm励起ダイオードレーザーモジュール

2. 技術的 仕様

3. 製品の特長

4. 代表的な用途

5. 標準付属品

6. 安全な操作ガイド

7. 注文情報

8. データシートとテストシート

9. 見積条件と 支払い

10. リードタイム

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

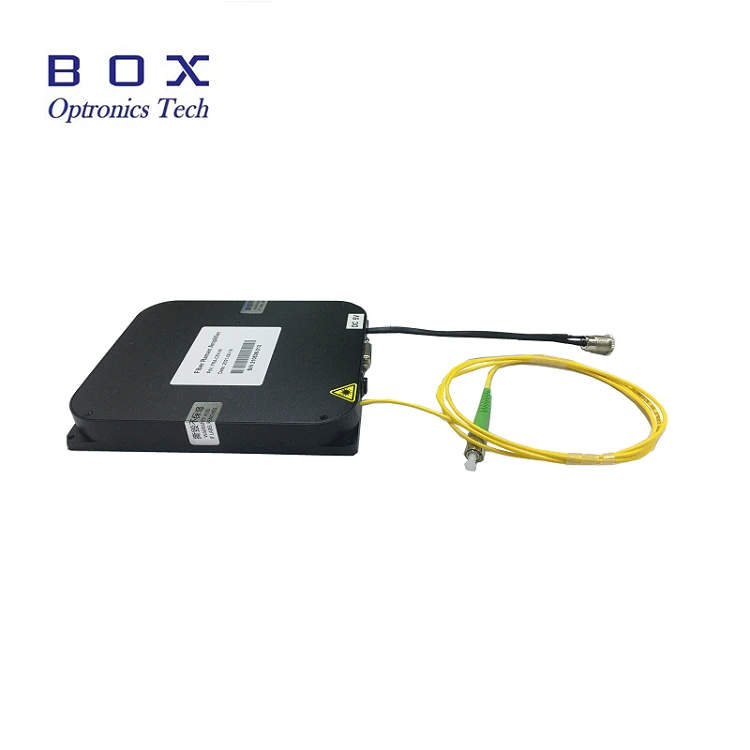

製品紹介

ドライブ内蔵980nmポンプダイオードレーザーモジュール 回路は光通信、ファイバー増幅、 非線形光学の研究。レーザーチップ、駆動回路、 温度制御保護ユニットとファイバー出力構造が一体化されており、 外付けドライブが必要、プラグアンドプレイ。 200mW/400mW/600mWを用意しています。 SM ファイバーと PM ファイバーはオプションです。 1年間の保証。レーザー光源を使用する場合 モジュールを長時間使用する場合は、放熱を必ず考慮してください。を配置します。 ヒートシンク上のモジュール。

製品 仕様

製品の特徴

● 内蔵の集積駆動回路、外部回路なし ドライバーボードが必要です。

● 小型・小型で組み込みに最適 そして簡単な取り付け。

● パワーとスペクトルの安定性。

● 通信インターフェースは互換性があります。

製品の用途

● ファイバー増幅器 (EDFA) のポンプ源。

● レーザー感知装置。

● 光ファイバー通信伝送 システム。

● 生物学的検出。

製品詳細

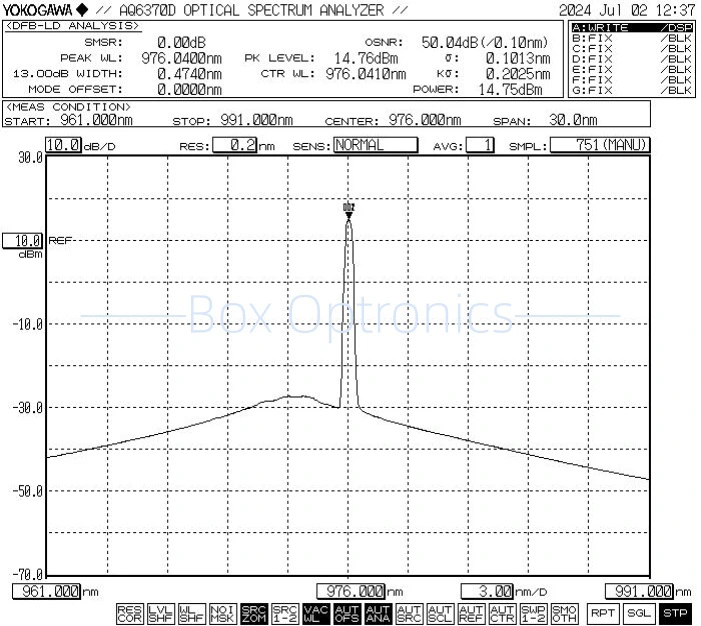

●代表的なスペクトル：976nm

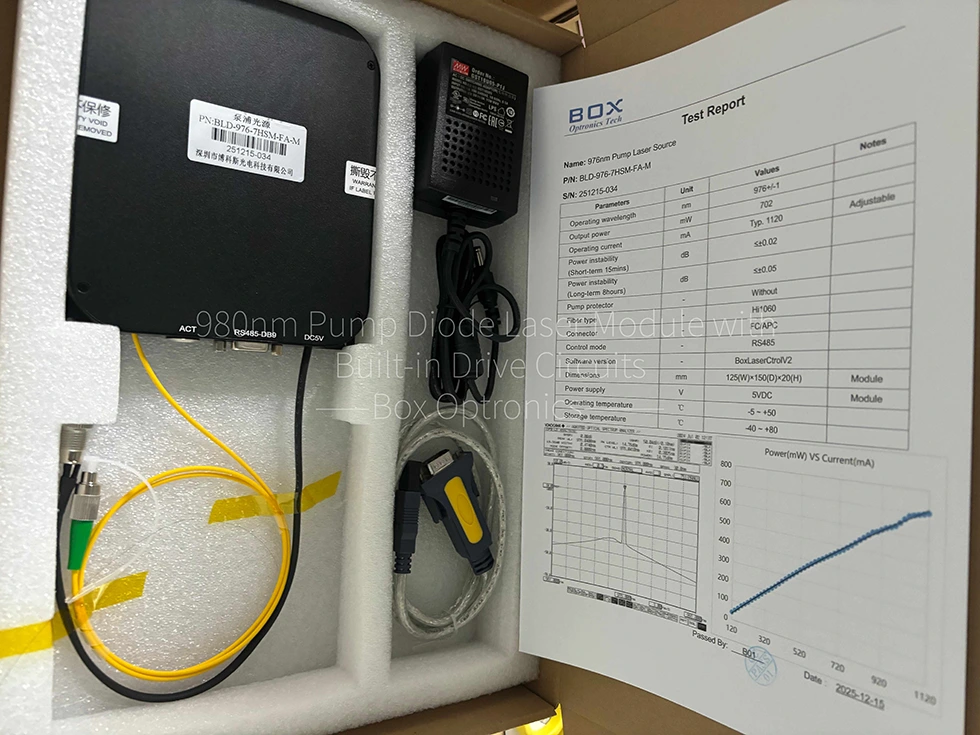

●標準付属品

操作手順

Step1.開梱：組み立て前に確認してください ポンプ レーザー ソース モジュール、USB を含むすべての付属品が揃っているかどうか データケーブル、電源アダプター、テストレポートなど。

Step2.電源：DCに接続 スイッチング電源またはその電力を満たす安定化電源 供給要件。適合するオリジナルの電源アダプタのみを使用してください (DC5V または DC12V）。不適切な電源アダプターを使用すると、光源が損傷する可能性があります。 (電源アダプター 地域の電圧規格に従って供給されます。)

ステップ3.出力ファイバーの接続: ファイバーコネクタまたはフランジのダストキャップを取り付け、ファイバー端面を確認し、 テストするデバイスまたはパワーメーターにファイバーを接続するか、ファイバーを接続します。 汚染や損傷がないことを確認した後、

Setp4.ホストコンピュータに接続: を使用します。 980nm ポンプ ダイオード レーザー モジュールを接続するための USB-RS485 DB9 データ ケーブル 内蔵駆動回路とコンピューター。コンピュータは最初に USB-RS485 シリアル ポート データ ケーブルを識別するための専用シリアル ポート ドライバー、 そうしないと、ホスト コンピュータ ソフトウェアと光源モジュールを動作させることができません。 正しく接続され、通信されています。ドライバーについては Box Optronics にお問い合わせください。

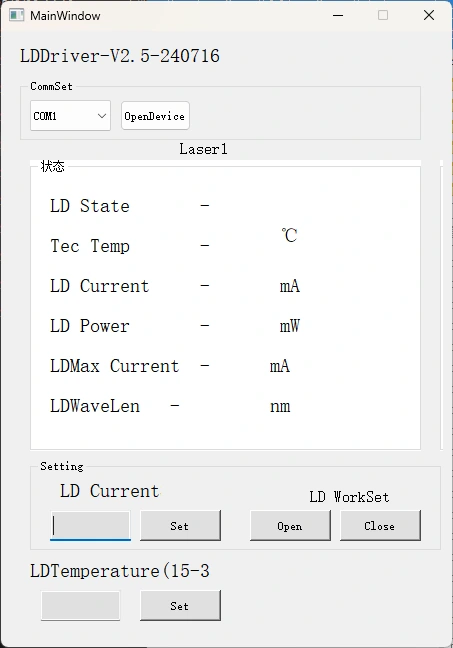

Step5. 制御ソフトウェア: Box Optronics は、シリアル コマンドまたは PC ソフトウェアを提供します。 980nmポンプダイオードレーザーモジュールのLD電流とLD温度を制御します 駆動回路内蔵。正しいポートを選択し、現在のポートを設定し、 温度を選択し、開くボタンをクリックします。 (損傷を防ぐため、ドライブの速度を上げてください。 初期動作時はゆっくり電流を流してください。すぐにフル電流を流さないでください。)

Step6.使用後は閉じるボタンをクリックし、電源を切り、接続を外してください。 ファイバー接続。

注文情報

例: BLD-976-6HSM-FA-MP1

(注文情報: 980nmポンプダイオードレーザーモジュール内蔵 駆動回路、976nm、600mW出力、SM Hi1060ファイバー、FC/APC付き コネクタ、1064 nm 反射光に対する保護、モジュールパッケージ)。

※ポンププロテクター付のため、出力減衰は10～15％となります。

その他のカスタマイズ要件については、sales06@boxoptronics.com までお問い合わせください。

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意事項と メンテナンス

● 光源モジュールを長期間使用する場合は、必ず保管してください。 モジュールを熱源に実装することで放熱と換気を考慮する シンクします。

● 起動するときは、まず電源スイッチと電源スイッチが両方とも入っていることを確認してください。 キースイッチを「オフ」の位置にしてから、電源を接続してください。 シャットダウンするときは、まずキースイッチをオフにしてください。インジケーターが表示されるまで待ちます 電源を切る前にライトが消えた。決して直接的にはしないでください 装置の動作中は電源を切ってください。

● 故障の原因となりますので、ファイバコネクタの頻繁な抜き差しは避けてください。 塵の蓄積と端面の損傷。

● 繊維コネクタを糸くずの出ないワイプで掃除し、布で検査します。 接続前のファイバ端面検出器。常にファイバーを接続/切断する 端面の焼けを避けるために電力が供給されていません。未使用のコネクタにはダスト キャップを取り付けます。

● 機器は乾燥した湿気のない環境に保管してください。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。

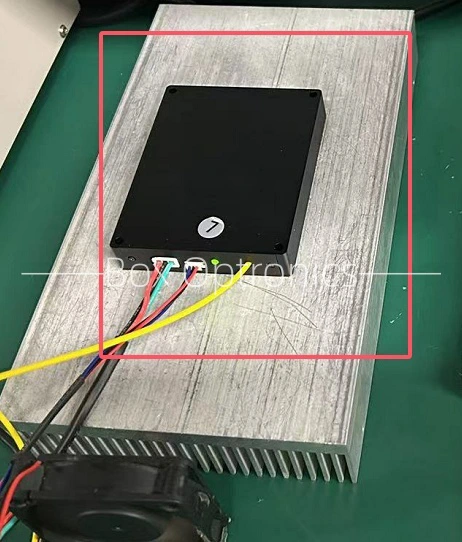

*放熱 長期使用に向けて
