974nm 976nm ポンプ レーザー ソース ベンチトップ パッケージ (タッチスクリーン付き)

目次

1. の導入 974nm 976nm ポンプ レーザー ソース ベンチトップ パッケージ (タッチスクリーン付き)

2. 技術仕様

3. 製品の特長

4. 代表的な用途

5. 標準付属品

6. 安全な操作ガイド

7. 注文情報

8. データシートとテストシート

9. 見積条件と 支払い

10. リードタイム

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

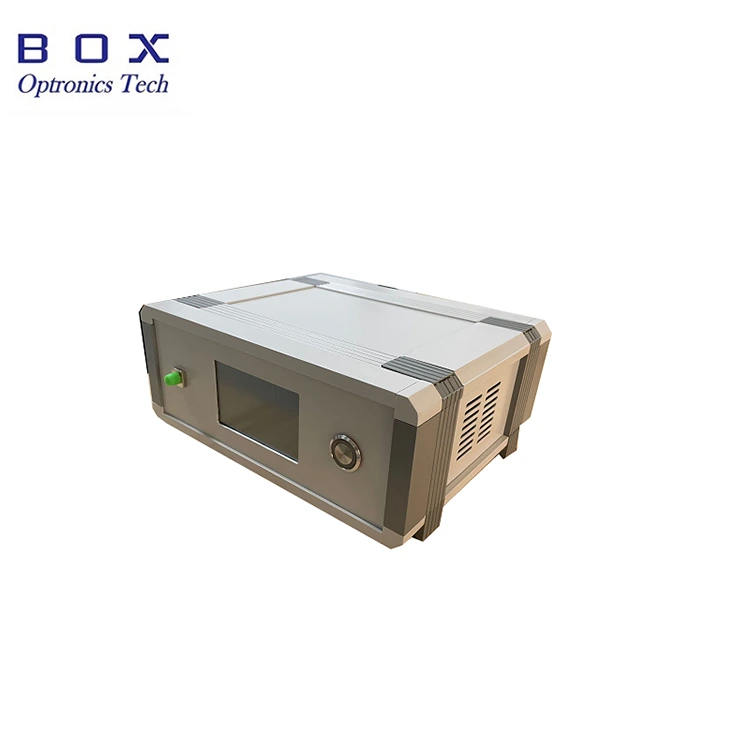

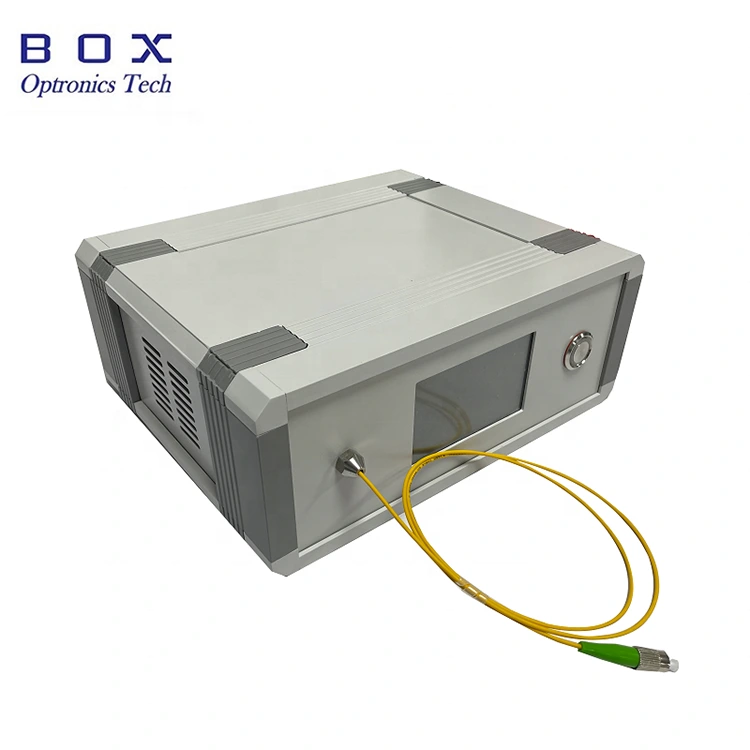

製品紹介

Box Optronics の 974nm 976nm ポンプ レーザー光源ベンチトップ タッチスクリーン付きパッケージには、先進的な半導体レーザーチップと 特殊集積回路により高出力、高安定、低消費電力を実現 消費。出力200mW/400mW/600mWのレーザー光源 オプションで、シングルモードファイバーまたは偏波保持を介して出力されます。 ファイバーカップリング。のテストや実験に広く使用できます。 光通信、ファイバーレーザー、ファイバーセンシングなどの分野。方法 使用方法は簡単で、安定しており、信頼性があります。

製品 仕様

製品の特徴

● 液晶ディスプレイ ステータス表示。

● パワーと スペクトルの安定性。

● 内蔵 運転手;電源投入時に発光します。

製品の用途

● 非線形 光学研究。

● EDFA エルビウムドープファイバー増幅器。

● ファイバーレーザーポンピング。

製品詳細

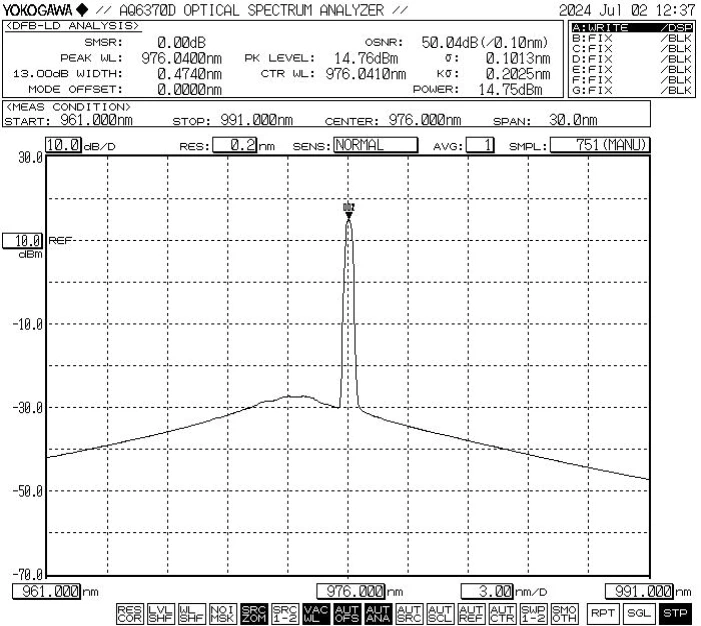

● 一般的なスペクトル: 976nm、WL 許容差 +/-1nm。

●標準付属品

操作手順

Step1.開封と組み立て：

組み立て前に付属品が揃っているか確認してください。

ステップ2.電源を接続します。

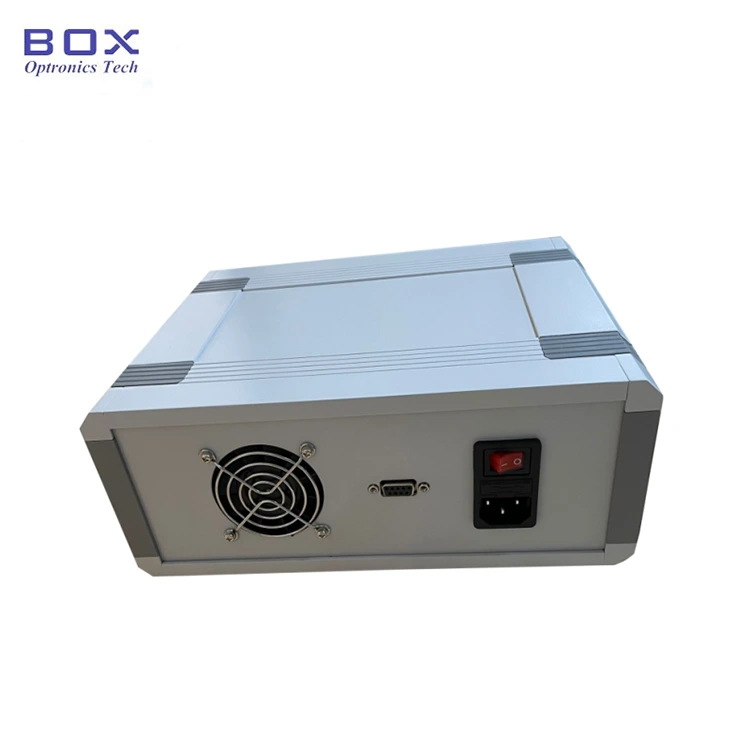

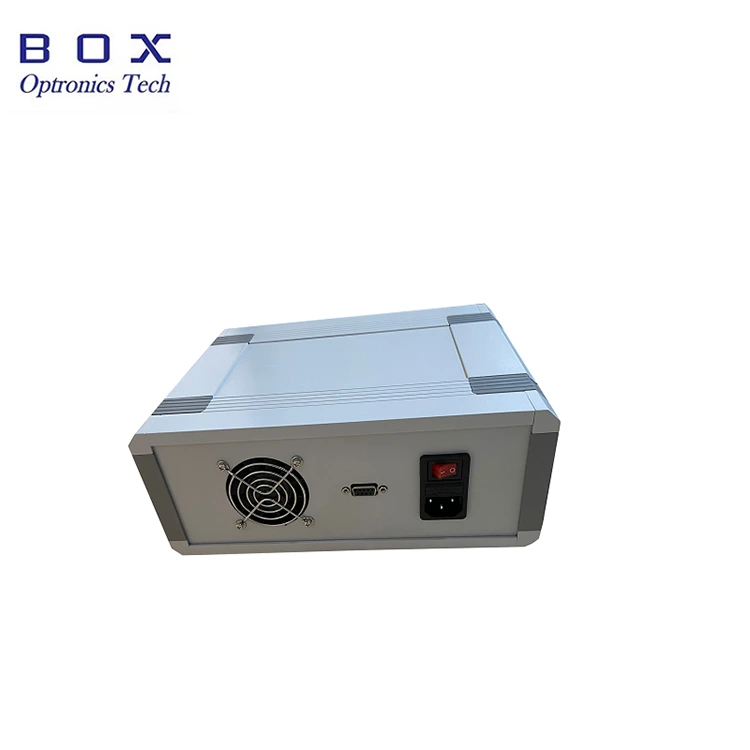

電源コードをシャーシの電源コードソケットに挿入します。 バックプレーンに接続し、電源を接続します。

ステップ3.出力ファイバーの接続: ファイバーコネクタまたはフランジのダストキャップを取り付け、ファイバー端面を確認し、 テストするデバイスまたはパワーメーターにファイバーを接続するか、ファイバーを接続します。 汚染や損傷がないことを確認した後、

Setp4.光源をオンにします:

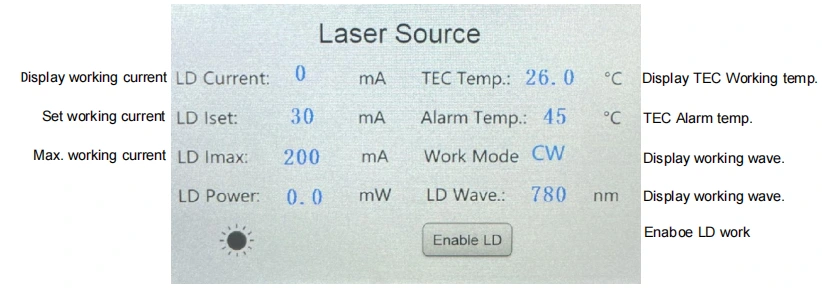

背面の電源スイッチをオンにします。注: 現時点では、 動作電流と電力の値は、最後の作業中に設定されたパラメータです。 シャットダウン。調整する必要がある場合は、タッチして変更できます。 液晶画面。適切な動作電流を設定した後、レーザーをアクティブにします。 「Enable LD」スイッチを介して出力します。

Step5.Shutdown

使用後は、フロントパネルの「有効」をオフにしてください。 LD」を押してレーザー出力をオフにし、電源スイッチをオフにします。 電源コード。

注文 情報

例: BLD-976-6HSM-FA-BP1

(注文情報: 976nm ポンプ レーザー ソース ベンチトップ パッケージ タッチ スクリーン、600mW 出力、SM Hi1060 ファイバー、FC/APC コネクター付き、 1064 nm の反射光に対する保護、ベンチトップ パッケージ)。

※ポンププロテクター付のため、出力減衰は10～15％となります。

その他のカスタマイズ要件については、sales06@boxoptronics.com までお問い合わせください。

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意事項と メンテナンス

●起動時は、まず電源スイッチとボタンが切り替わっていることを確認してください。 がオフになってから電源を接続してください。シャットダウンするときはまず確認してください 無効 LD オフ スイッチを押してから、ボタン スイッチをオフにして、接続を切断します。 電源。装置が故障したときに直接電源を切らないでください。 働いています。

●光ファイバコネクタを接続する前に、光ファイバコネクタを水拭きしてください。 ホコリのないミラーペーパーを使用し、光ファイバ端部と必ず連携してください。 観察する顔検出器。清掃確認後、接続してください。 フランジ。光ファイバーコネクタの端面が焼ける場合があります。 レーザーが接続されています。フランジを接続するときは、次のことを確認する必要があります。 軽い操作ではありません。使用しないときは、ダストキャップをかぶせてください。 光ファイバーコネクター。

●光ファイバコネクタ端面の焦げ付きを防ぐため。 前面の光ファイバーコネクタは頻繁に抜き差ししないでください。 パネル。

●耐湿性に注意し、乾燥した場所に置いてください。 場所。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因または原因により製品が破損または損傷した場合。 環境への影響（感電、粉塵）。

(2) ユーザーの標準外の操作により製品が損傷した場合。

(3) 製品に明らかな人為的損傷がある場合。

(4) 無断で分解、改造、修理した場合。 会社の許可。

(5) 光源ハウジングの保証ラベルシールは、 変更または不完全。

(6) 輸送中に商品が破損、紛失した場合。
