1310nm DFB 100KHz BTF 狭線幅レーザー

目次

1. 1310nmの導入 DFB 100KHz BTF 狭線幅レーザー

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

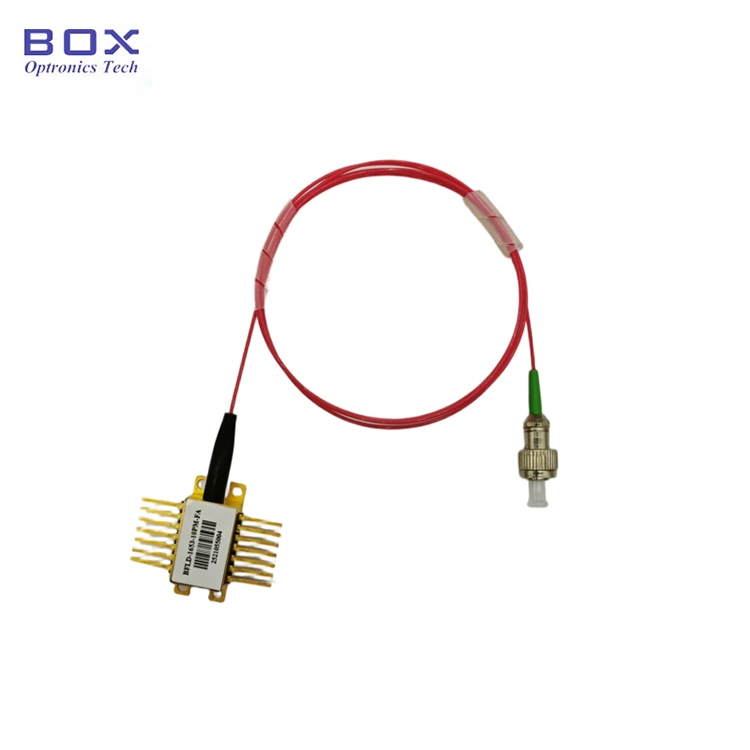

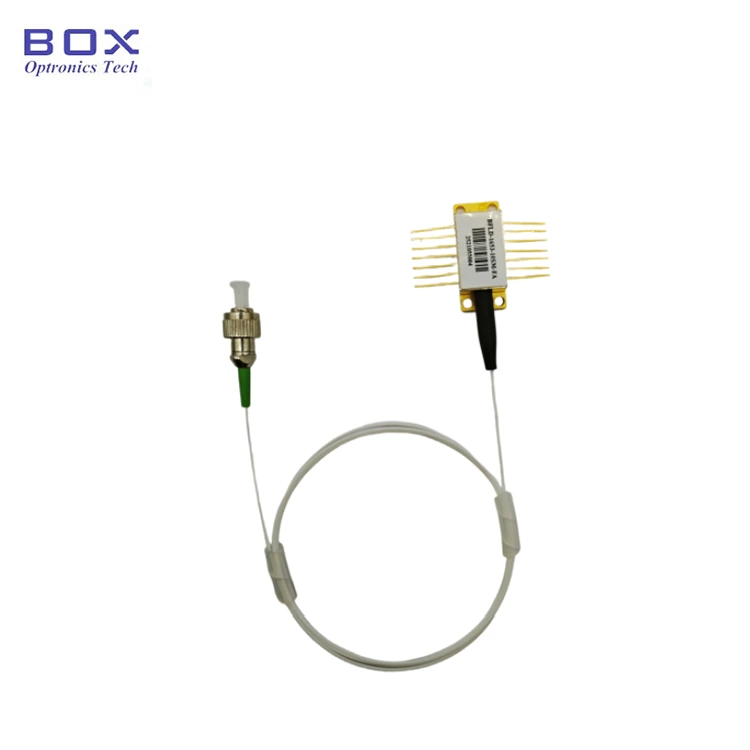

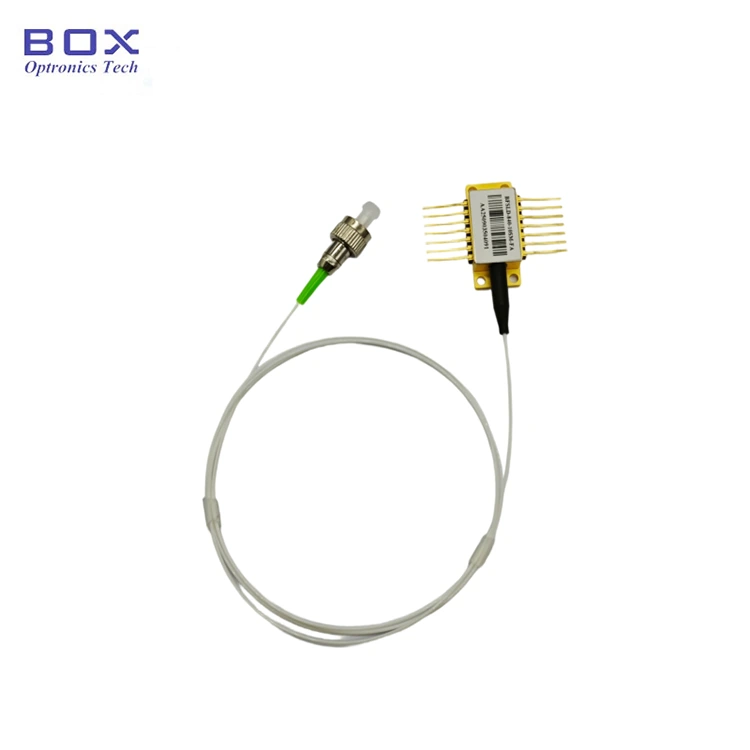

製品紹介

1310nm DFB 100KHz BTF 狭線幅レーザーは、 LiDAR、風力レーダー、光学用途向けに設計された高性能レーザー ファイバーセンシング、およびコヒーレント通信。最大出力が特徴です。 100mW、100kHz未満の3dB帯域幅、および低いしきい値電流。 オプションで SM/PM ファイバー、幅広い動作温度、高い信頼性を備えています。 ESD保護下で使用し、駆動電流と温度を制御してください。 過電流による損傷を避けてください。

製品 仕様

製品の特徴

● SMF-28e またはPM1310ピグテール。

● 出力電力 >100mW

● 狭い 線幅 <100KHz;

● 14ピン TEC、光アイソレーター付きBTFパッケージ、 そしてモニターPD。

製品の用途

● ライダー;

● 風力レーダー;

● 光ファイバーセンシング。

● 一貫したコミュニケーション。

製品 詳細

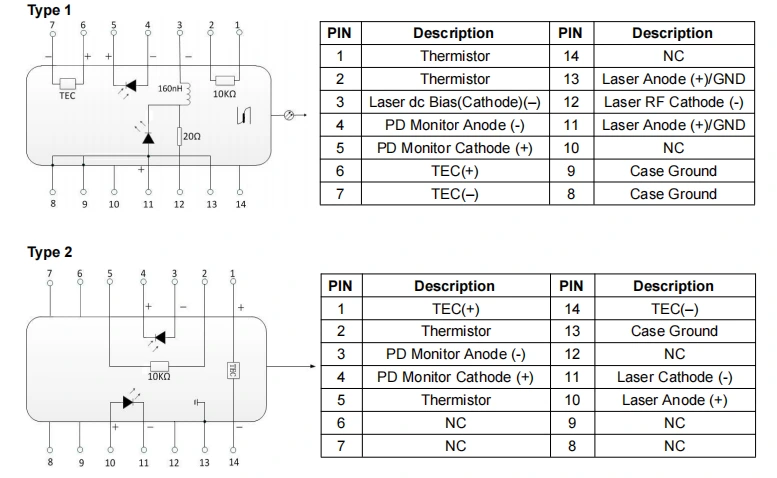

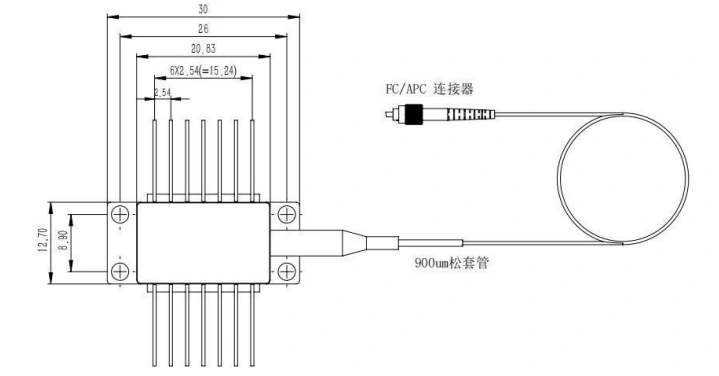

● パッケージ図&PIN-OUT定義(単位:mm) - 1310nm DFB 100KHz BTF狭線幅レーザー

●よくある質問

(1) 電流を調整することで波長を変えることはできますか? 範囲は何ですか?

- はい。現在の波長係数は 0.01 nm/mA であり、 温度波長係数は0.1nm/℃です。 WL の調整範囲は約 ~center WL+/- 1 nm です。

(2) 線幅はどれくらいですか?通常線幅のLDはありますか？

--3dB 線幅は 100kHz 未満です。 MHzレベルのLDも対応可能です。

(3) 電力調整範囲はどれくらいですか?

--10~100%

(4) 保護用ファイバチューブとファイバコネクタは付属していますか?

- はい。 900um ルースチューブと FC/APC、SC/APC、またはその他のコネクタは、 オプション。

注文 情報

例: BNLD-1310-11HPM-FA

(注文情報: 1310nm DFB 100KHz BTF 狭線幅レーザー、100mW 出力電力、PM ファイバー付き、FC/APC コネクタ、タイプ 1 ピン配列)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシート

データシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスは電源が入っていない状態にし、はんだごてが適切に動作している必要があります。 接地された。

● 電源投入プロセス中は、絶対に大電流を直接加えないでください。 これによりチップが損傷する危険があります。代わりに、現在のレベルでデバイスの電源を入れます。 チップのしきい値に近づくと、電流は徐々に増加します。 希望のレベルに達するまで増加します。

● すべてのコンポーネントの電源を入れる前に、まずクーラーを作動させ、 その後、チップの過熱を防ぐために段階的な電源投入手順に進み、 過負荷。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
