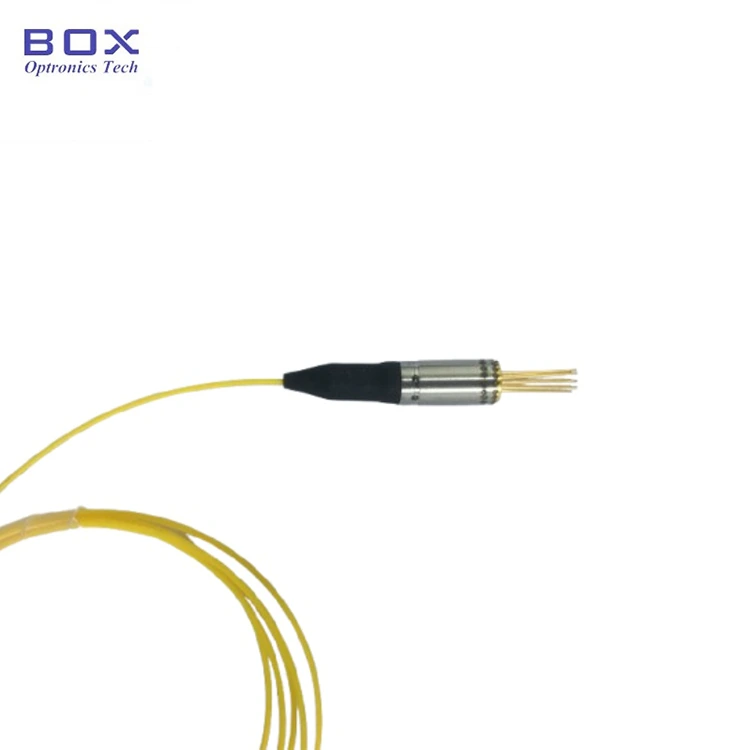

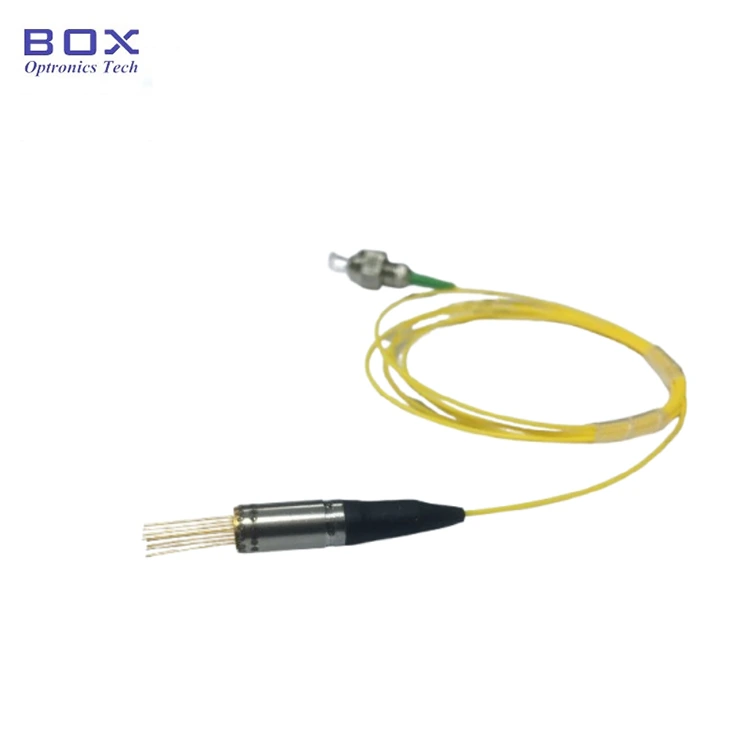

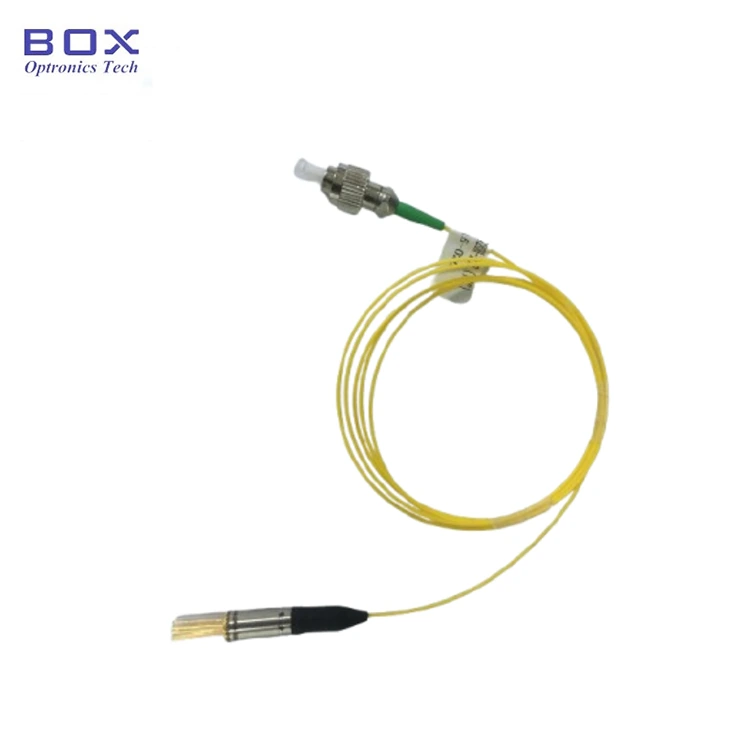

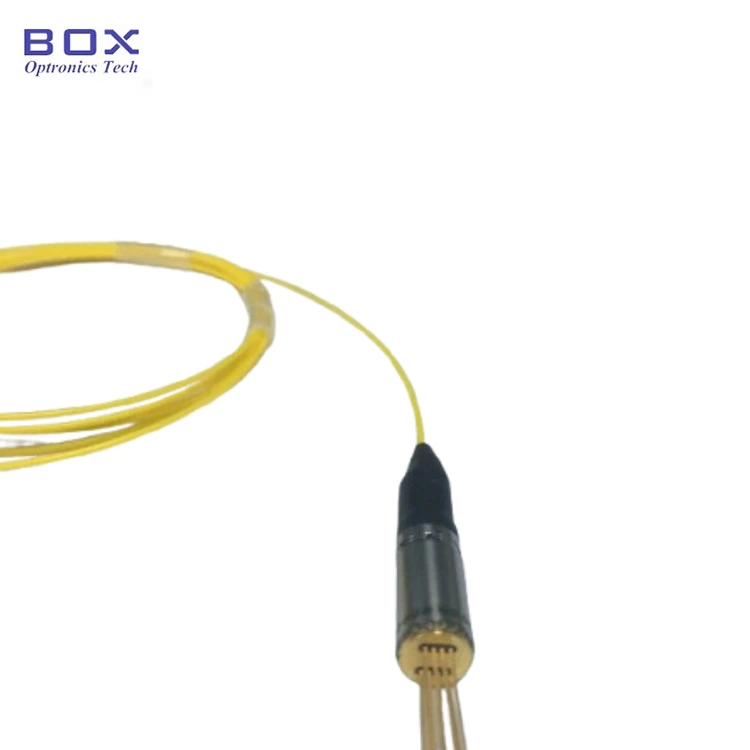

1550nm 狭線幅同軸ピグテール DFB レーザー

製品概要 - 1550nm 狭線幅同軸ピグテール DFB レーザー

Box Optronics の 1550nm 狭線幅同軸ピグテール DFB レーザーは、LiDAR 測距システムおよび自動運転アプリケーション向けに設計された TEC 冷却分散フィードバック レーザーです。 1550nmの中心波長で動作し、シングルモードファイバーを通じて≧2mWの光出力と、セルフヘテロダイン法を使用して測定した≦500kHzのスペクトル線幅を提供します。 このレーザーは、FC/APC または SC/APC ファイバー ピグテールを備えたコンパクトな同軸パッケージに、熱電クーラー (TEC)、サーミスター、InGaAs PIN モニター フォトダイオード、光アイソレーターを統合しています。

主な特長 -1550nm 狭線幅同軸ピグテール DFB レーザー

· 中心波長: 1550nm、+/-3nm WL公差

· 狭いスペクトル線幅: ≤500kHz (セルフヘテロダイン測定法)

· 光出力: 最小 2mW (SM ファイバー出力)

· 内蔵光アイソレータ: ≥30dB アイソレーション

· 統合された熱電クーラー (TEC) とサーミスター

· 内蔵 InGaAs PIN モニター フォトダイオード

· 低ノイズ、低歪み動作

· 高い信頼性と長寿命

代表的なアプリケーション -1550nm 狭線幅同軸ピグテール DFB レーザー

· 自動運転およびADAS用のFMCW LiDARシステム

· 距離と速度を同時に測定するコヒーレント LiDAR

· 3D イメージングと自律ナビゲーション用の LiDAR システム

· ロボット工学、AGV ナビゲーション、オートメーション用の産業用 LiDAR システム

· コヒーレント光通信テストシステムおよび光測定装置

· 分散型光ファイバーセンシングシステム

· 光周波数領域反射率測定法 (OFDR)

· フォトニクス研究および研究室でのコヒーレント検出実験

· LiDAR モジュール、自動車用センサー、産業用センシング機器への OEM 統合

製品仕様 -1550nm 狭線幅同軸ピグテール DFB レーザー

絶対最大定格 (Tc = 25°C)

光電気特性 (Tc = 25°C)

TECとサーミスターの特性

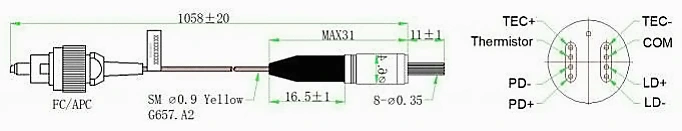

パッケージとピンの定義

パッケージタイプ: TEC付き同軸ハーメチックパッケージ

内蔵コンポーネント: 光アイソレーター、熱電クーラー (TEC)、サーミスター、InGaAs PIN モニター フォトダイオード

注文情報 -1550nm 狭線幅同軸ピグテール DFB レーザー

モデルの命名法

BLD - X XX XX X - X XX (XX)

例：BLD-ND5502H-IFA(TEC)

データシート -1550nm 狭線幅同軸ピグテール DFB レーザー

データシート

よくある質問 (FAQ)

Q: 「狭い線幅」とは何を意味しますか?また、LiDAR にとってそれがなぜ重要ですか?

A: スペクトル線幅とは、レーザーの光周波数スペクトルの幅を指します。このレーザーは、セルフヘテロダイン法で測定した場合、500 kHz 未満の線幅を実現します。一般に、線幅が狭いとコヒーレンス長が長くなります。これは、FMCW LiDAR などのコヒーレント検出技術にとって重要です。

FMCW LiDAR システムでは、送信光信号と反射光信号が干渉して、距離と速度の測定に使用されるビート信号を生成します。狭い線幅のレーザーは、長距離および高分解能アプリケーションにおけるコヒーレンスを維持し、位相ノイズを低減し、測定感度を向上させるのに役立ちます。

Q: この同軸狭線幅レーザーとバタフライパッケージの DFB レーザーの違いは何ですか?

A: 主な違いはパッケージのフォームファクターです。この製品は、TEC、サーミスター、モニターフォトダイオード、光アイソレーターが統合されたコンパクトな同軸パッケージを使用しており、スペースに制約のあるLiDARモジュールやファイバー結合OEM統合に適しています。

バタフライ パッケージの DFB レーザーは通常、研究室システム、通信機器、およびカスタマイズされた熱設計または電気設計を必要とするアプリケーションに、より多くの電気インターフェイスと高い柔軟性を提供します。

適切なパッケージは、サイズ、熱管理、電気インターフェース、統合方法などのシステム要件によって異なります。

Q: 1550nm の波長は車載 LiDAR にとって目に安全ですか?

A: 一般に、1550nm の波長領域は、905nm などの短い波長と比較して、LiDAR アプリケーションにとってより目の安全性が高いと考えられています。 1550nm付近では、眼の前部構造による吸収により網膜露出が大幅に減少するため、LiDARシステムは適用されるレーザー安全基準の下でより高い許容光パワーレベルを達成できるようになります。

最終的な目の安全性の分類は、出力パワー、ビーム発散、変調形式、露光時間、IEC 60825 などの規格への準拠など、完全なシステム設計によって決まります。

Q: 最小注文数量 (MOQ) はいくらですか?

A：MOQは2個です。
