1550nm DFB 100KHz BTF 狭線幅レーザー

目次

1. 1550nmの導入 DFB 100KHz BTF 狭線幅レーザー

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

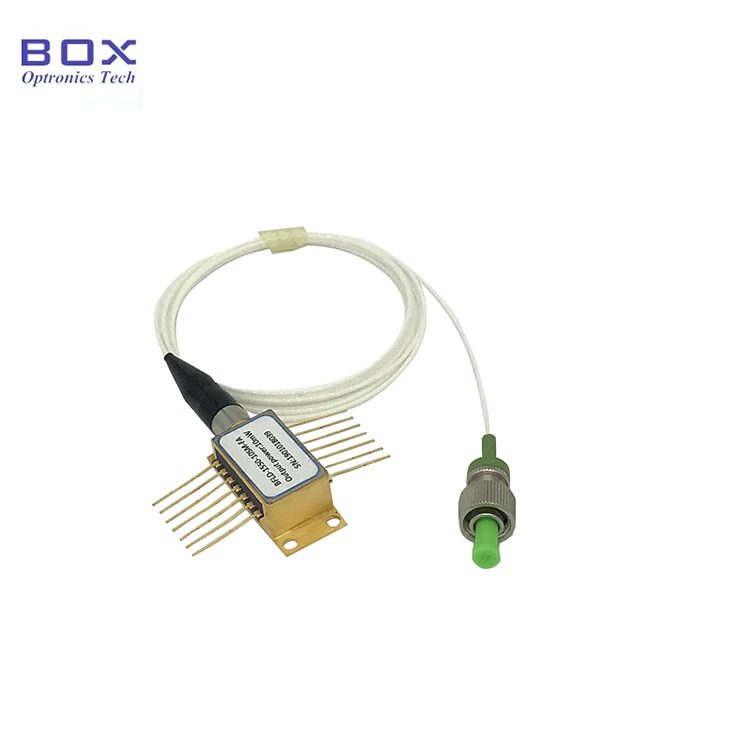

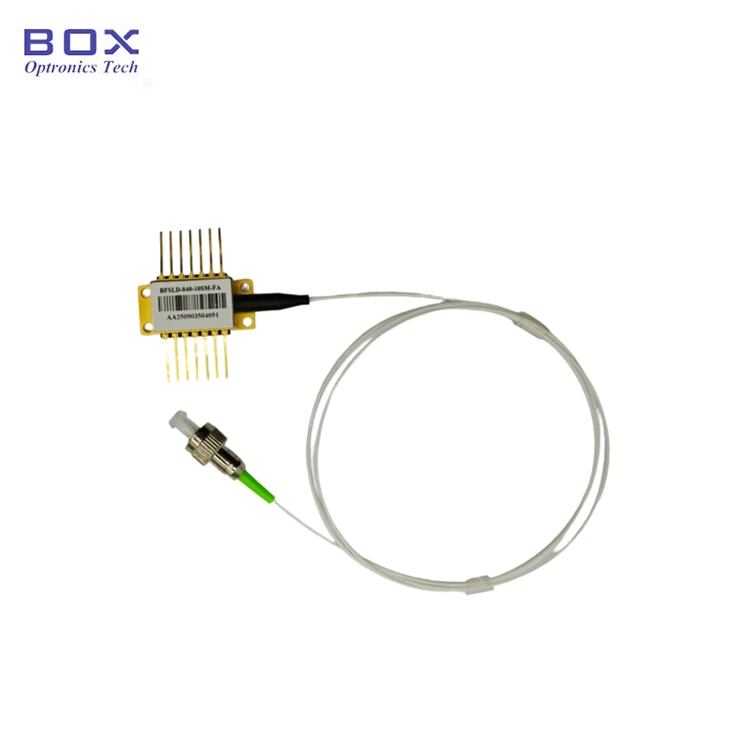

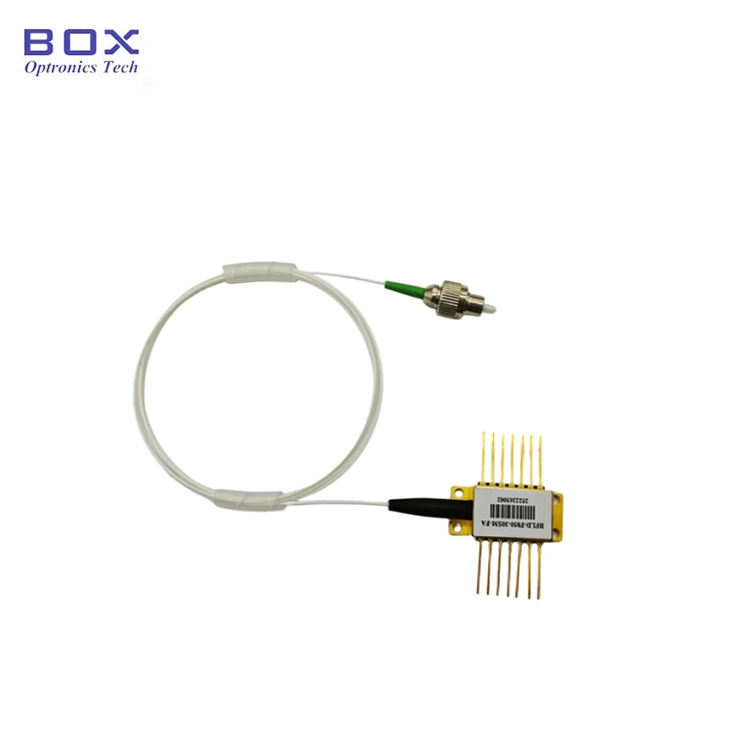

製品紹介

1550nm DFB 100KHz BTF 狭線幅レーザーは、 超安定した狭帯域を必要とする高精度アプリケーション向けに設計 光源。 1550nm の波長で動作するこのレーザーは、<100KHz の特性を備えています。 線幅、出力電力 >50mW。 WDM（波長分割）に最適 多重化）システム、光ファイバーセンシング、および低コストを必要とするテスト機器 線幅と高いスペクトル純度。動作中、このデバイスは 高強度のレーザー光線。ファイバ端面を直接見ないでください。やってる 目を傷つける可能性があります。

製品 仕様

製品の特徴

● 多量子 まあ (MQW);

● 高 出力電力 >50mW;

● 14ピン TEC、サーミスタ、および 光アイソレータ。

製品の用途

● ライダー;

● 研究室が狭い 線幅光源と光学テスト。

● 光ファイバー コミュニケーション。

● 光ファイバーセンサー。

製品 詳細

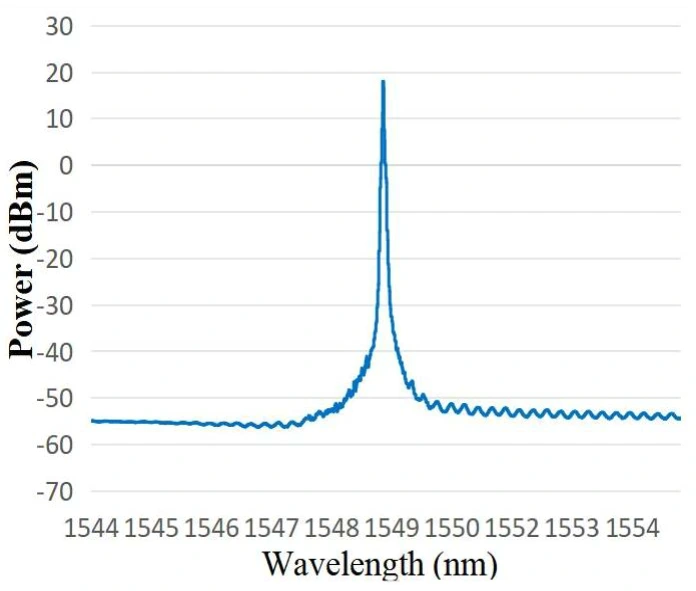

● 一般的なスペクトル: 1549.38nm、WL 許容差は 1550+/-2nm です。

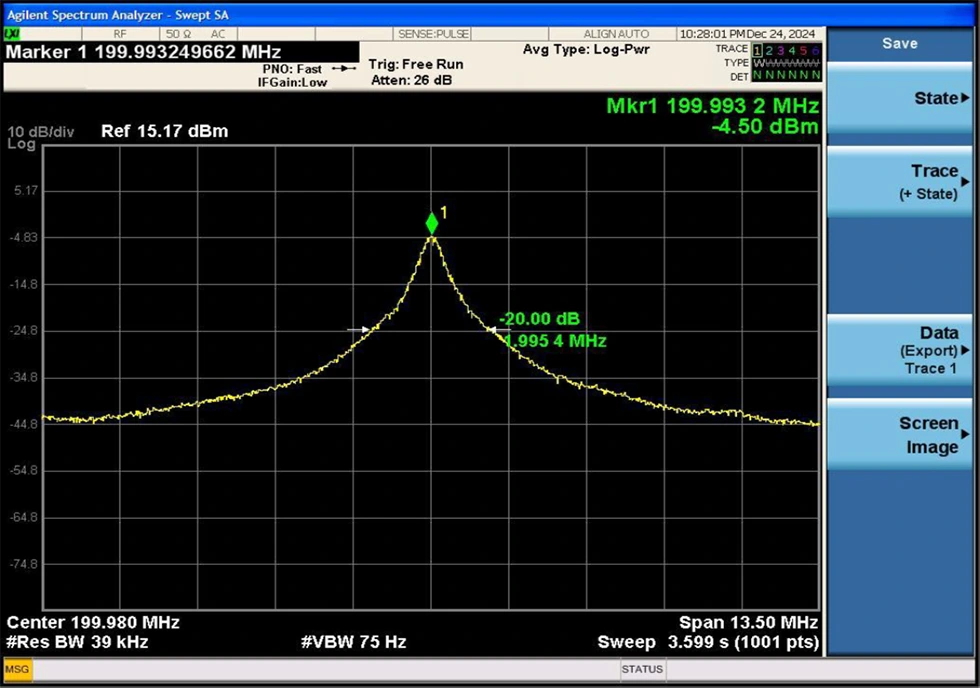

● 標準線幅: 3dB スペクトル線幅 <100 KHz (20dB に相当) 線幅 / 20)

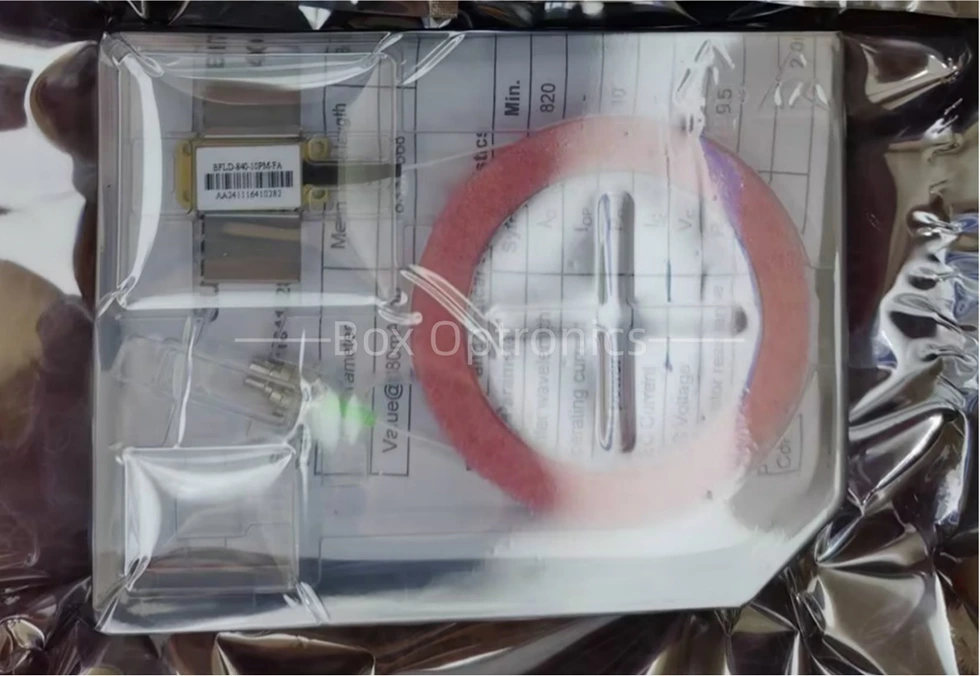

●梱包例

*スタンドアロンデバイス;ドライバーは内蔵されていません (外部ドライバーはオプション)。

注文情報

例: BNLD-1550-11HSM-FA2

(注文情報: 1550nm DFB 100KHz BTF 狭線幅レーザー、100mW 出力電力、SM ファイバー付き、FC/APC コネクタ、タイプ 2 ピン配列)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10〜15営業日程度かかります。 (あれば 一部在庫がございますので、それより早く発送させていただきます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● この装置は動作中、高強度のレーザー光線を放射します。する 目を傷害する可能性があるため、ファイバ端面を直接見ないでください。

● このデバイスは静電気に敏感です。したがって、厳守 梱包時に静電気防止対策が必要であるため、 輸送、使用方法。さらに、予防策を講じる必要があります。 電源サージが発生すると、電源サージに永久的な損傷が生じる可能性があります。 （例：機器の適切な接地を確保し、静電気防止用具を着用する） リストストラップ）。

● 製品の動作回路が安定していることを確認してください。 パルス電流による損傷。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスは電源が入っていない状態にし、はんだごてが適切に動作している必要があります。 接地された。

● デバイスを使用する場合は、動作電圧と動作電圧を厳守してください。 データシートに指定されている電流範囲。主要パラメータ - Ith を含む (しきい値電流)、Iop max (最大動作電流)、Vop max (最大動作電流) 動作電圧)、および λc (中心波長) - を参照する必要があります。 具体的には出荷時に提供されるテストレポートに記載されています。 注: 操作 絶対最大定格を超えると、デバイスに永久的な損傷を与える可能性があります。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
