1550nm 3kHz 超狭線幅ファイバーレーザー

目次

1. の導入 1550nm 3kHz 超狭線幅ファイバーレーザー

2. 技術的 仕様

3. 製品の特長

4. 代表的な用途

5. 製品詳細

6. 安全な操作ガイド

7. 注文情報

8. データシートとテストシート

9. 見積条件と 支払い

10. リードタイム

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

製品紹介

これは 1550nm 3kHz の超狭線幅ファイバーです エルビウムドープファイバーDFBレーザーキャビティ構造を採用したCW出力のレーザー 出力 50/100/200/500/1000mW オプション、3dB 帯域幅 3kHz 未満、波長 モードホッピングがなくても安定しています。ベンチトップ構成とモジュラー構成をサポートします RS232通信インターフェースとシステム監視ソフトウェアを搭載 統合。分散センシングなどに適しています。

製品 仕様

製品の特徴

● スペクトル 線幅 ≤ 3 KHz;

● オールファイバー DFB共振空洞。

● 波長 モードホッピングなしで安定。

● DB9 メス(RS232)通信により簡単に統合可能。

製品の用途

● ライダー;

● 音響 センサー、ハイドロフォン。

● 繊維 光分散センシング。

製品詳細

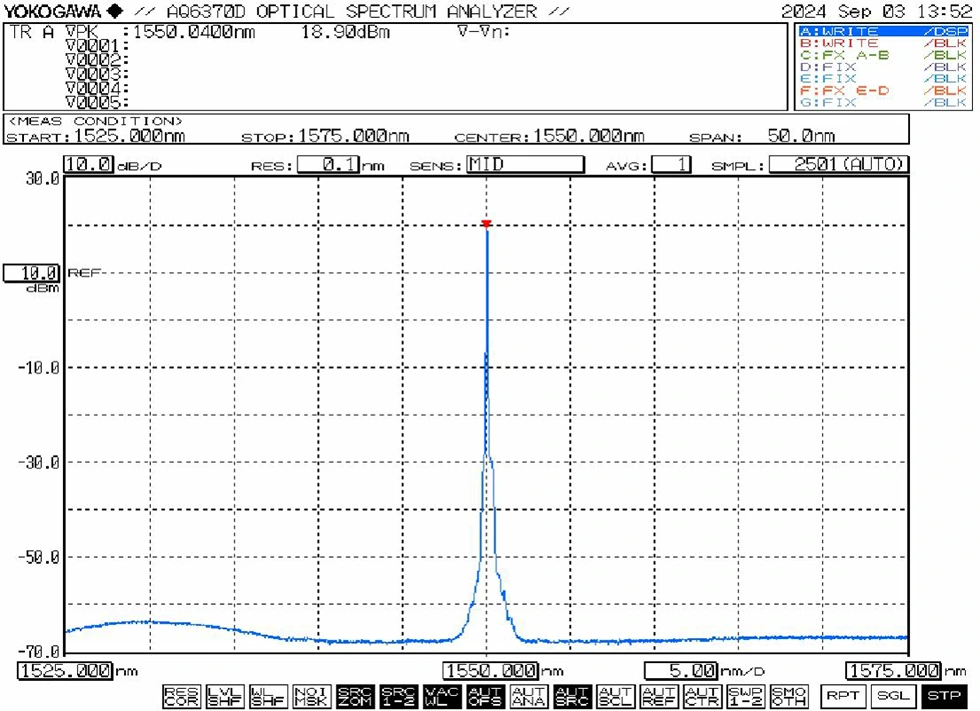

●代表的なスペクトル：1550nm

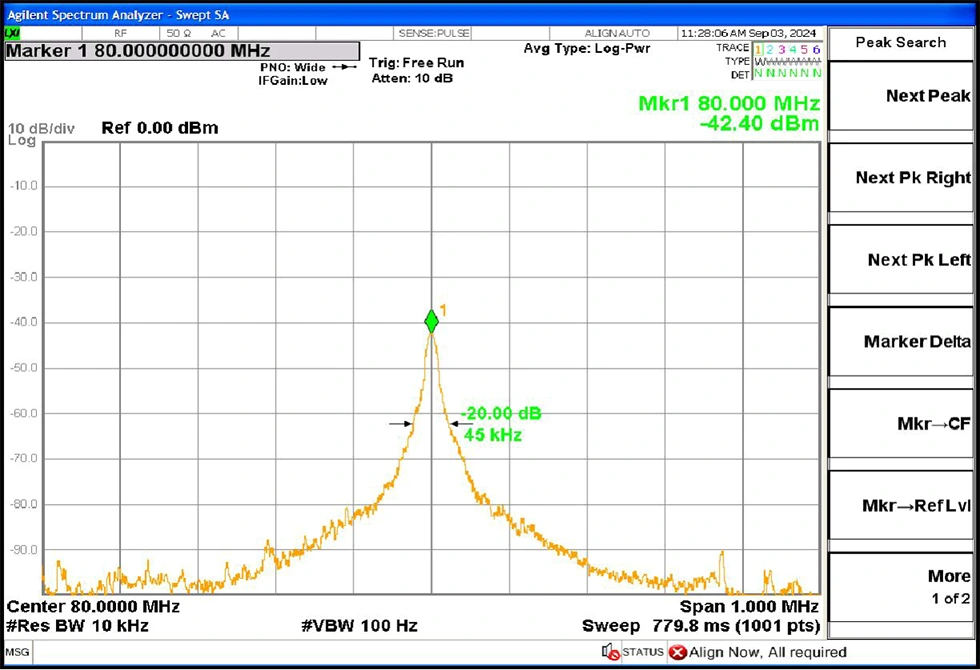

● 一般的な線幅: 3dB スペクトル線幅≤3 KHz (20dB 線幅 / 20 に等しい)

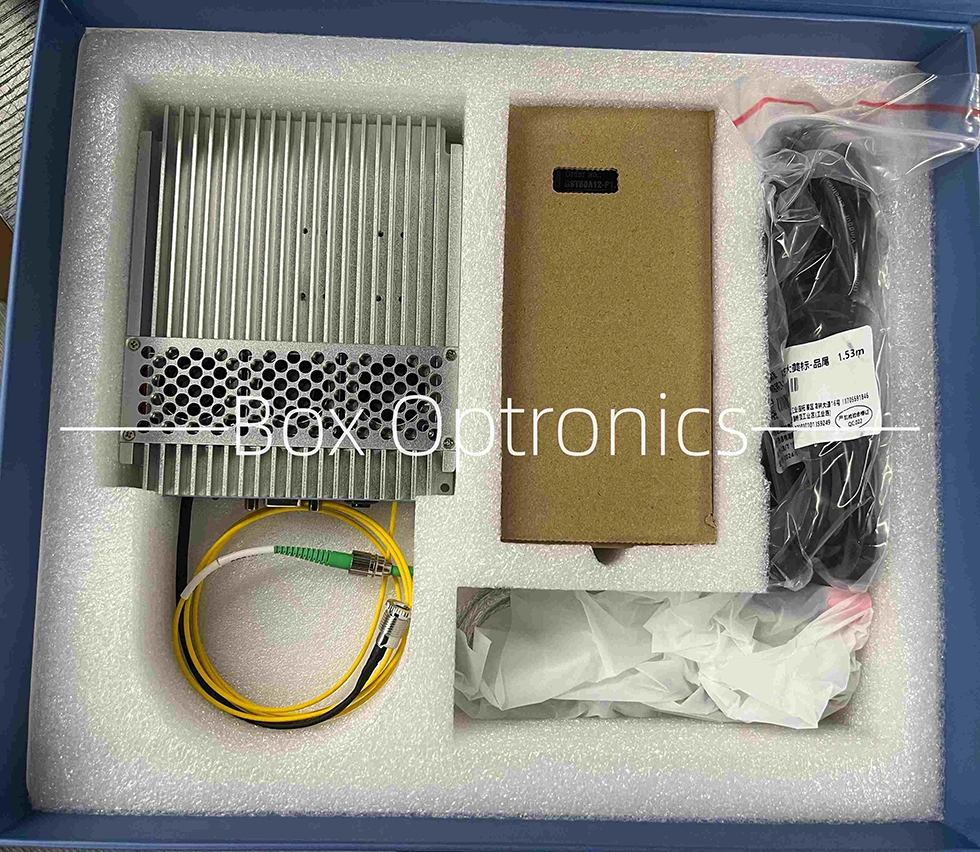

●梱包例

操作 ステップ

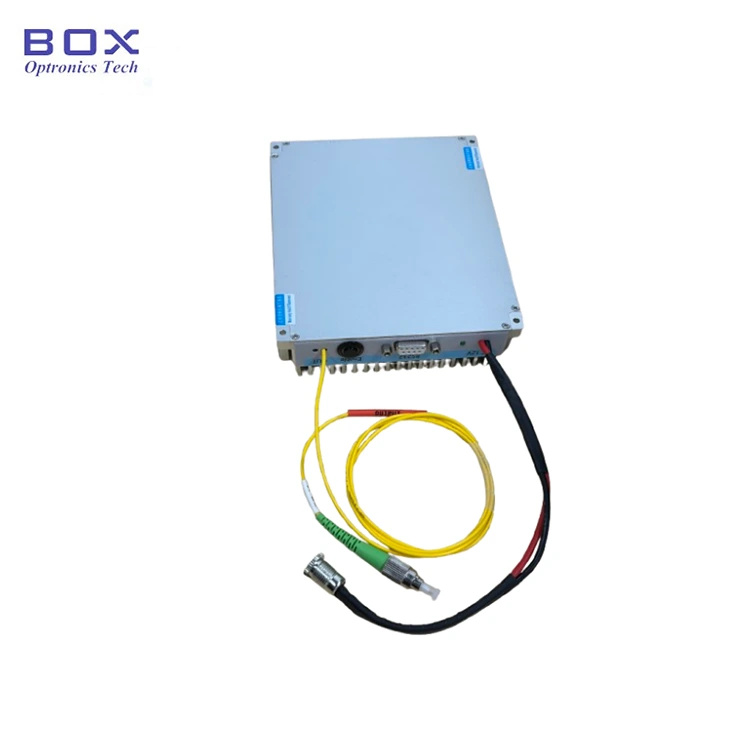

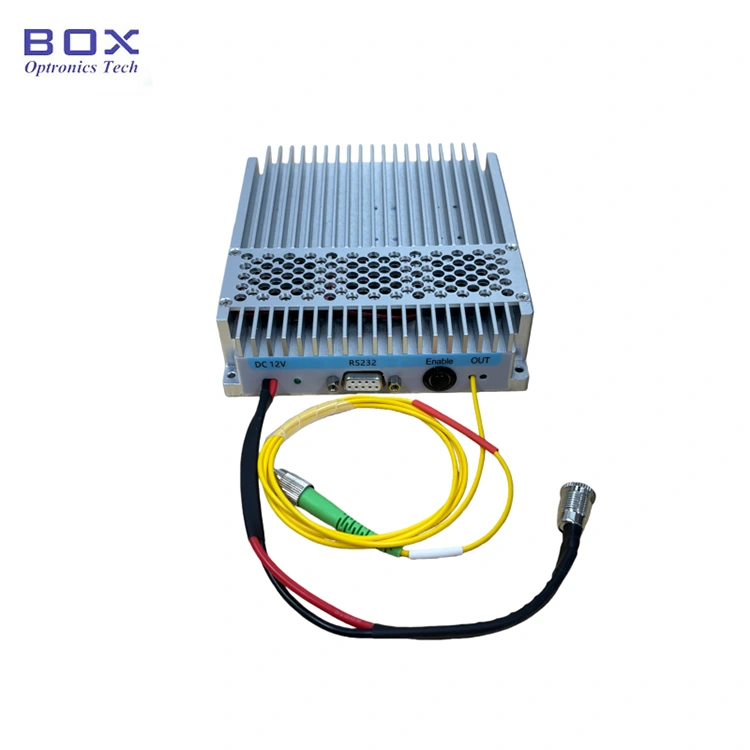

1.外観:モジュールには電源コネクタ、電源インジケータ、RS232が含まれています。 通信インターフェース、出力起動スイッチ、およびレーザー出力ファイバーポート。

2.パワー 電源: 電源ポートは標準 DC5.5×2.1mm インターフェイスを使用します。適合するオリジナルの電源アダプター (DC5V) のみを使用してください。 またはDC12V）。不適切な電源アダプターを使用すると、光源が損傷する可能性があります。 U字型 スイッチ電源に接続するためのコネクタ電源ケーブルは、次の場所で入手できます。 購入時にリクエストしてください。

3.接続する 光ファイバージャンパー:ダストキャップを取り外します。 ファイバーコネクタの端面に汚れや損傷がないか検査し、 他のファイバーデバイスやテスト機器に接続する前に、清潔さを保ってください。のために ハイパワーモデルの場合は融着接続をお勧めします。

4.接続する モジュールをホストコンピュータに接続: 付属のモジュールを使用します。 モジュールをコンピュータに接続するための USB-RS232 シリアル データ ケーブル。をインストールします。 専用のシリアルドライバー（メーカー提供）を使用して通信を可能にします。 ドライバーがないと、ホスト ソフトウェアはモジュールに接続できません。

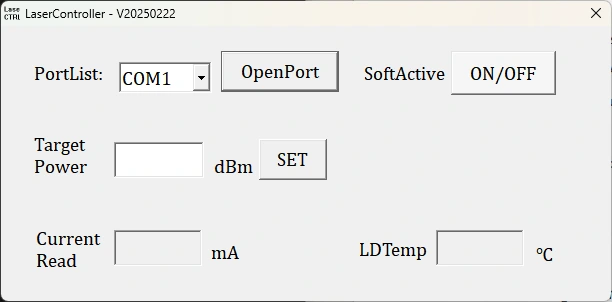

5. ソフトウェア: ホスト ソフトウェアにより許可されます。 出力パワーの調整とレーザー出力の制御 「ソフトアクティブ」ボタン。ソフトウェアは設定されたポンプ電流、出力を表示します。 電力と温度の監視ステータス。

6.パラメータメモリ：設定と ソフトウェアを介して設定されたステータスはモジュールのファイルに自動的に保存されます。 内部メモリ。パラメータが指定されていない場合、ホスト コンピュータへの接続は必要ありません。 修正が必要です。

注文 情報

例: NLFL-1550-50-T-SM-M

(注文情報: 1550nm 3kHz 超狭線幅ファイバーレーザー、50mW 出力電力、電力調整可能、SM ファイバー、モジュール パッケージ)。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には15営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

1. 操作上の注意とメンテナンス - 1550nm 3kHz 超狭線幅 ファイバーレーザー

● 故障の原因となりますので、ファイバコネクタの頻繁な抜き差しは避けてください。 塵の蓄積と端面の損傷。

● 繊維コネクタを糸くずの出ないワイプで掃除し、布で検査します。 接続前のファイバ端面検出器。常にファイバーを接続/切断する 端面の焼けを避けるために電力が供給されていません。未使用のコネクタにはダスト キャップを取り付けます。

● 機器は乾燥した湿気のない環境に保管してください。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
