1030nm 200mW 100KHz DFB バタフライ レーザー ダイオード

目次

1. 1030nmの導入 200mW 100KHz DFB バタフライ レーザー ダイオード

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

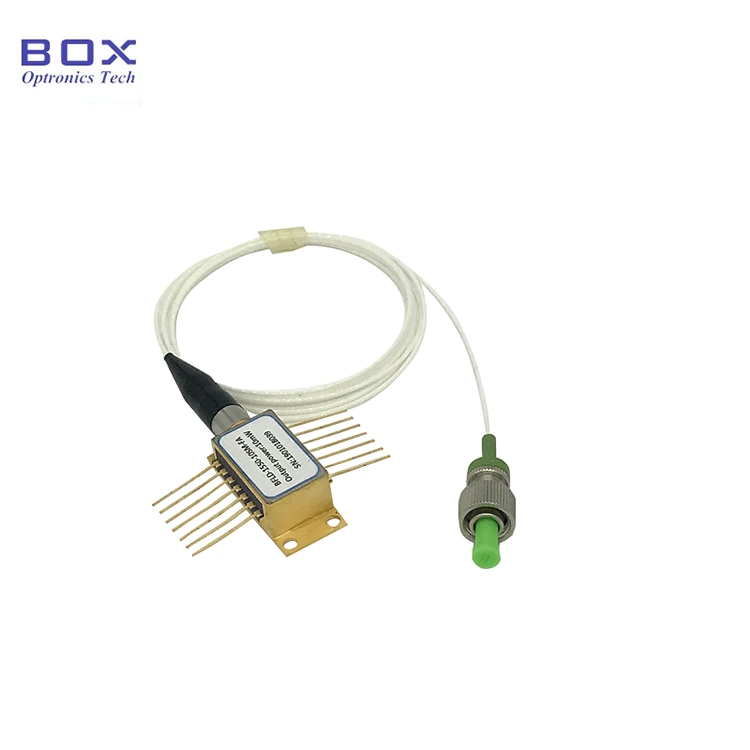

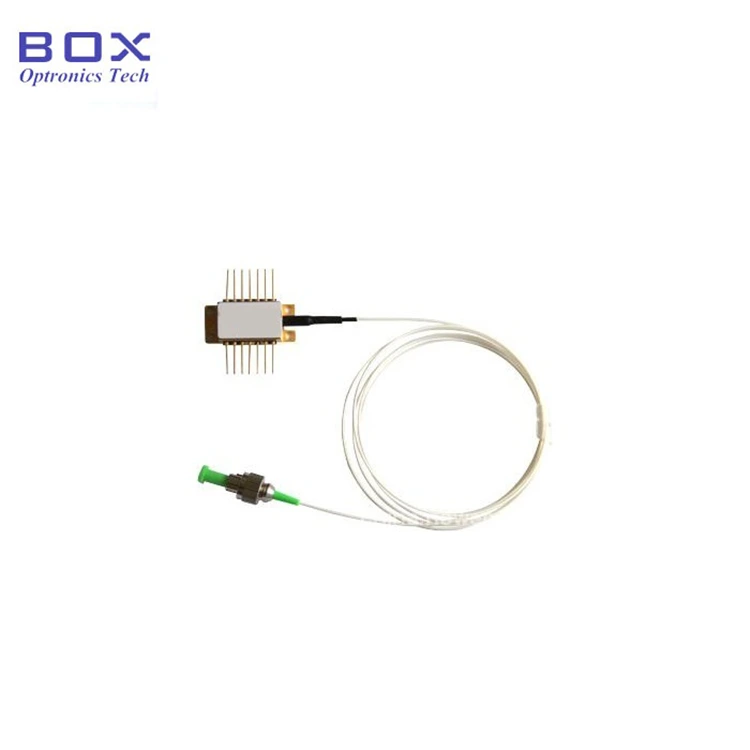

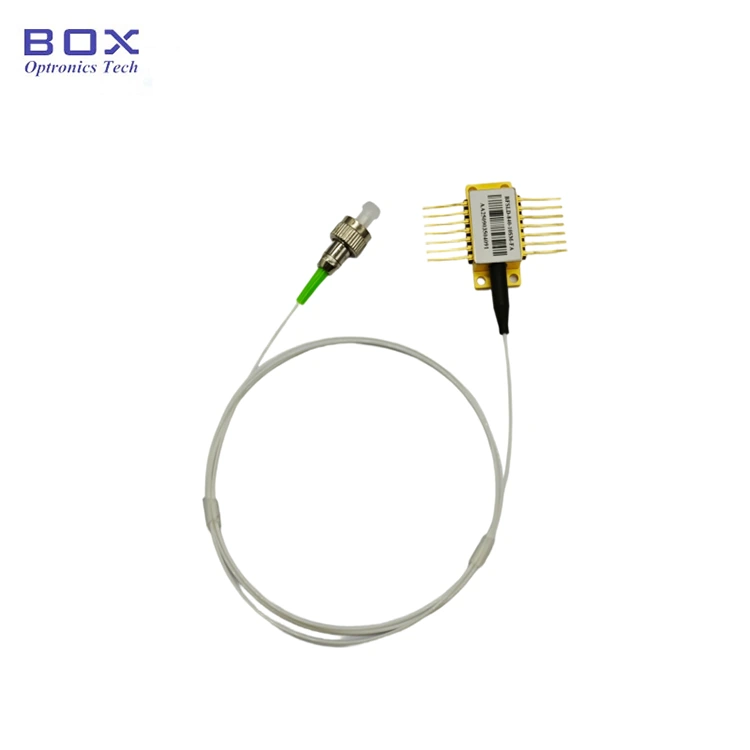

これは 1030nm 200mW 100KHz DFB バタフライ レーザーです。 ダイオード、+/-2nm 波長許容差、14 ピン標準バタフライ パッケージ、 PM980ファイバー。高出力と狭い線幅が特徴で、 TECとサーミスターを一体化。光学センシングおよびイメージングに適しています。お願いします ESD保護下で使用してください。

製品 仕様

製品の特徴

● PM980 ファイバーピグテール。

● 200mWの高出力電力。

● 100kHz未満の狭い線幅。

● 14ピン TEC、サーミスター、および モニターPD。

製品の用途

● ライダー;

● 光ファイバーセンシング。

● 分光法;

● レーザーのシードソース。

製品 詳細

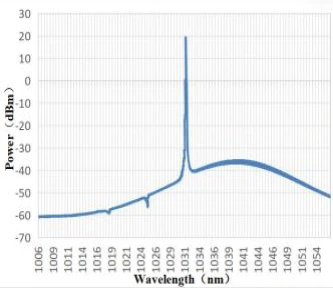

● 一般的なスペクトル: 1030nm、+/-2nm の波長許容差。

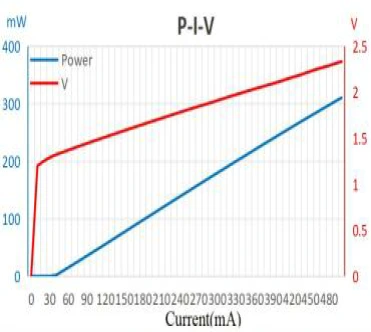

● PIV-1030nm 200mW 100KHz DFB バタフライ レーザー ダイオード

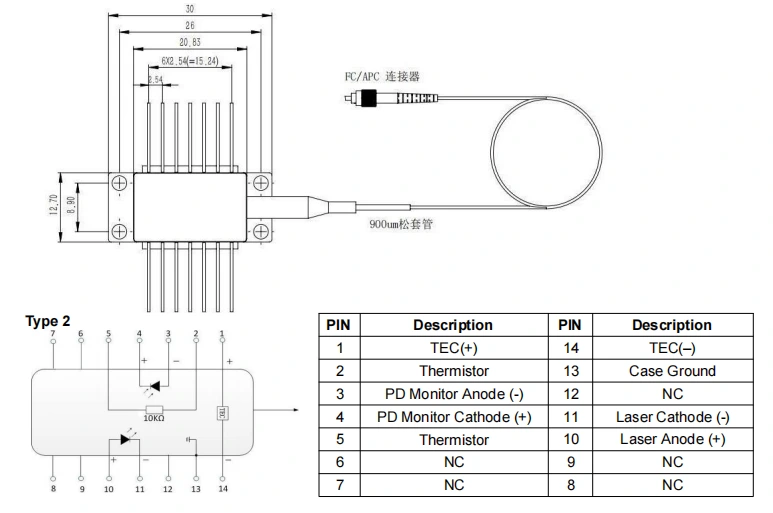

● パッケージ図&PIN-OUT定義(単位:mm) - 1030nm 200mW 100KHz DFB バタフライ レーザー ダイオード

●よくある質問

(1) 電流を調整することで波長を変えることはできますか? 範囲は何ですか?

- はい。現在の波長係数は 0.01 nm/mA であり、 温度波長係数は0.1nm/℃です。 WL の調整範囲は、約 ~center WL+/- 1 nm です。

(2) おさげの長さはどれくらいですか?

--1.2+/-0.1メートル。

(3) 電力調整範囲はどれくらいですか?

--10~100%

注文 情報

例: BNLD-1030-2HPM-FA

(注文情報: 1030nm 200mW 100KHz DFB バタフライ レーザー ダイオード、 PM980ファイバー、FC/APCコネクター、ポンプピン付き）。

その他のカスタマイズ要件については、以下にお問い合わせください。 sales06@boxoptronics.com

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● レーザー放射線の危険性:デバイスが が動作すると、高強度のレーザー光線が放射されます。直視しないでください 目を傷つける可能性がありますので、ファイバ端面に傷をつけないようにしてください。

● ESD 保護:このデバイスは 静電気に敏感。したがって、厳密な静電気防止対策を講じる必要があります。 梱包、輸送、使用中に遵守してください。その他、注意事項 電源サージを防止するために講じる必要があります。そうしないと、次のような結果が生じる可能性があります。 デバイスに永久的な損傷を与える可能性があります (例: 適切な機器の接地と、 静電気防止リストストラップを着用してください)。

● ファイバーおよびデバイスの取り扱い: 光 繊維は壊れやすいです。ファイバーを使ってデバイスを引っ張らないでください。挿入するときや、 デバイスをソケットから取り外すときは、圧力を加えたり引っ張ったりしないでください。 デバイスハウジング後部のスリーブ。コネクタを備えたデバイスの場合、 デバイスとファイバーコネクタの両方が同時に持ち上げられるようにしてください。 取り付けまたは取り外しの際。

● ピンのはんだ付け要件: ピンの場合 はんだ付けする必要があり、はんだ付け温度は 260°C を超えてはなりません。 はんだ付け時間は 10 秒を超えてはなりません。特に注意してください。 以下: はんだ付けプロセス中、デバイスは電源が入っていない状態にする必要があります。 はんだごては適切に接地されている必要があります。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
