高出力 1653.7nm 40mW DFB バタフライ レーザー

目次

1. の紹介 高出力 1653.7nm 40mW DFB バタフライ レーザー

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介

高出力 1653.7nm 40mW DFB バタフライ レーザーを使用 中心波長1653.7nmの高性能MQW DFBチップ、 +/-1nmの波長許容誤差およびサイドモード除去比(SMSR) >35dB。低しきい値電圧、低消費電力、高出力を特徴としています。 信頼性。サーミスタ、熱電冷却器 (TEC)、および モニタリングダイオードとして、長期安定動作をサポートし、さまざまな分野で広く使用されています。 ガス検知システム、受動デバイスのテスト、光ファイバーセンシングなど。適切な 動作中には配線、温度、電流の制御が必要です。 ファイバーの曲がりや損傷を防ぎます。

製品 仕様

製品の特徴

● 業界標準 14ピンバタフライパッケージ。

● 内蔵 TECとモニターPD。

● 高 安定性40mW光出力;

● 高性能、 多重量子井戸 (MQW) 分布帰還型 (DFB) レーザー。

製品の用途

● 波長可変ダイオードレーザー 吸収分光法 TDLAS; 

● CH4モニタリング;

● の光源 環境モニタリングとガス分析装置。

製品 詳細

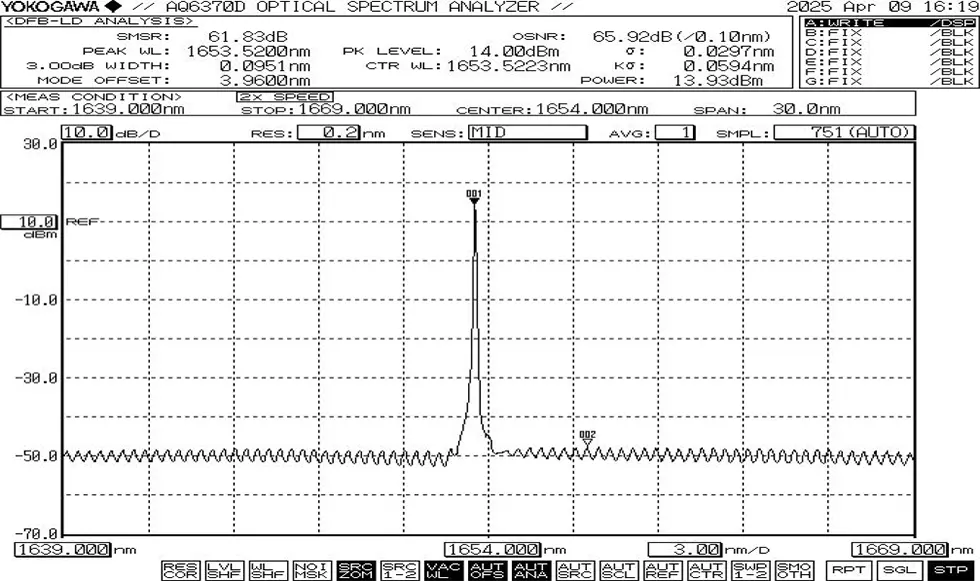

● 一般的なスペクトル: 1653.7nm、+/-1nm WL 許容差。

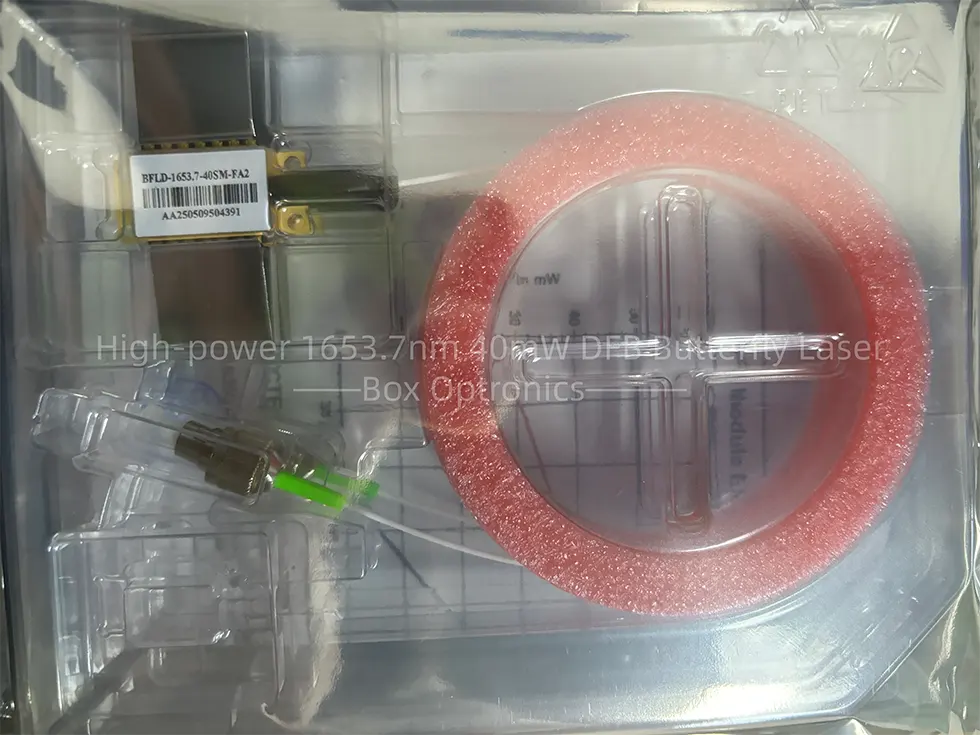

●梱包例

注文 情報

例: BFLD-1653-40SM-FA

(注文情報: 高出力 1653.7nm 40mW DFB バタフライ レーザー、 SM ファイバー、FC/APC コネクタ、タイプ 1 ピン配列付き)。

データシートと テストシート

データシート

テストシート

お見積りとお支払い条件

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 注意事項

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスは電源が入っていない状態にし、はんだごてが適切に動作している必要があります。 接地された。

● デバイスの電源を入れる前に、まずクーラーを作動させてから、 チップの過熱を防ぐために電力を少しずつ加えます。 過負荷になる。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
