1651nm DFB ファイバー結合レーザー ダイオード

目次

1. 1651nmの紹介 DFB ファイバー結合レーザー ダイオード

2. 技術仕様

3. 製品の特徴

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシート

8. お見積りとお支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証と アフターサービス

製品紹介 - 1651nm DFB ファイバー 結合レーザーダイオード

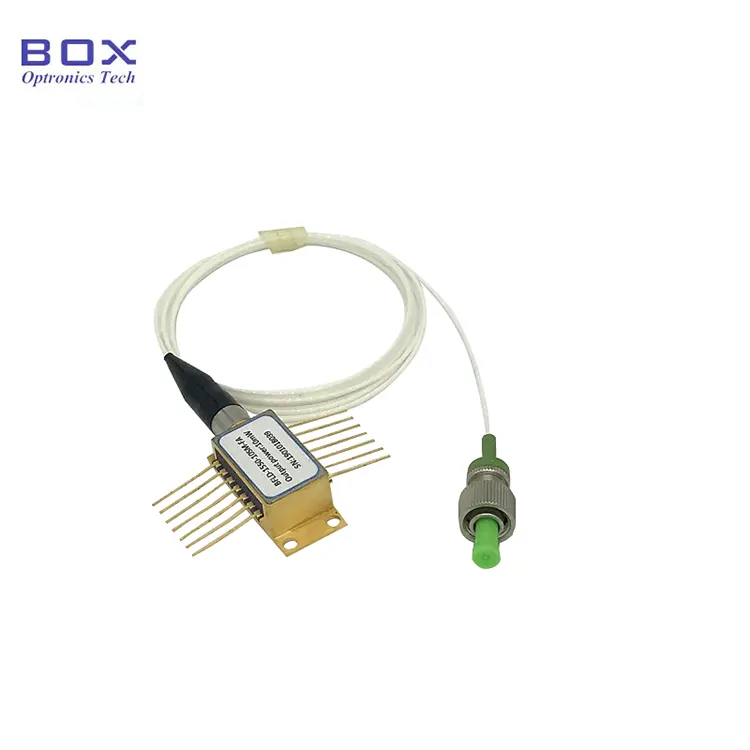

これは、1651nm DFB ファイバー結合レーザー ダイオードです。 多重量子井戸DFBチップと14ピンバタフライパッケージ。 TECを統合 温度制御とサーミスター、シングルモード/偏波保持をサポート ファイバ出力、標準出力パワー 10mW、中心波長 1651nm。ファイバー通信、ファイバーセンシング、光学機器、 専用の光源システムにより、操作が簡単で信頼性が高くなります。 駆動電流、電圧、はんだ付け温度は厳密に管理してください。 ESD 保護を提供し、絶対最大定格を超えないようにします。

製品 仕様 - 1651nm DFB ファイバー結合レーザー ダイオード

製品 特長 - 1651nm DFB ファイバー結合レーザー ダイオード

● サポート SMF-28e または PMF-1550 ファイバーカップリング、FC/APC コネクター。

● 14ピン バタフライパッケージ。

● 内蔵 サーミスタ、TEC;

● ワイド 使用温度範囲。

製品 アプリケーション - 1651nm DFB ファイバー結合レーザー ダイオード

● 光ファイバー コミュニケーション。

● 光学機器;

● CH4 メタンガス分析;

● 光ファイバーセンシング。

製品 詳細 - 1651nm DFB ファイバー結合レーザー ダイオード

● パッケージ図&PIN-OUT定義(単位:mm) - 1651nm DFBファイバー 結合レーザーダイオード

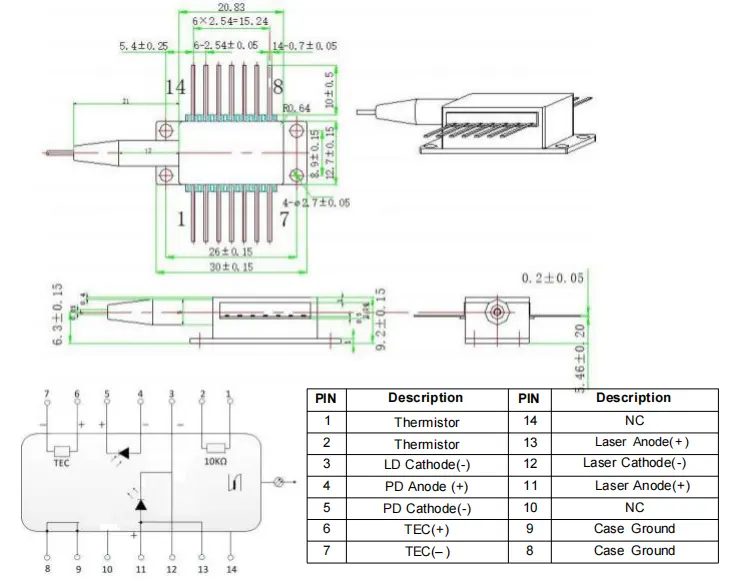

>>>Type1 ピン配置

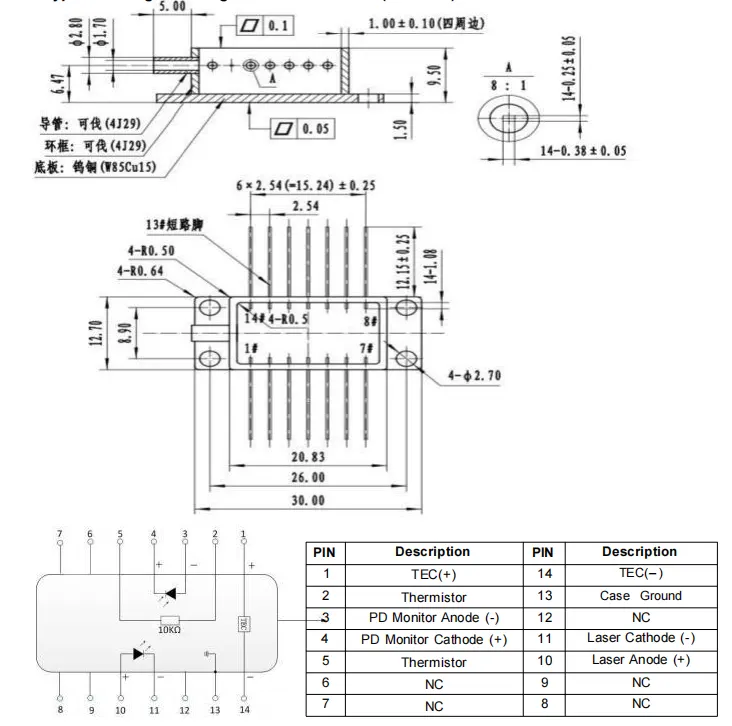

>>>Type2 ピン配置

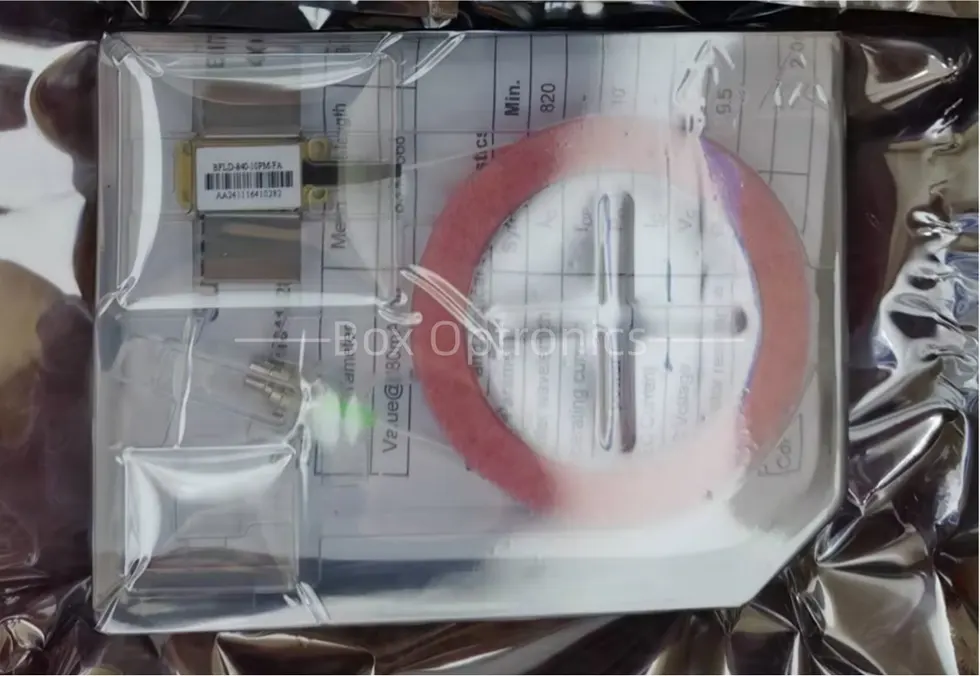

●梱包例

*スタンドアロンデバイス;ドライバーは内蔵されていません (外部ドライバーはオプション)。

注文 情報-1651nm DFB ファイバー結合レーザーダイオード

例: BFLD-1651-10SM-FA2

(注文情報: 1651nm DFB ファイバー結合レーザー ダイオード、14 ピン バタフライ パッケージ、SM ファイバー、FC/APC コネクター、タイプ 2 ピン配列付き)。

データシート-1651nm DFB ファイバー結合レーザーダイオード

データシート

1. 見積および支払い条件 - 1651nm DFB ファイバー結合レーザー ダイオード

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム - 1651nm DFB ファイバー結合レーザーダイオード

製作には10営業日程度かかります。 (いくつかあれば 在庫がある場合はより早く発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 Notes-1651nm DFB ファイバー結合レーザー ダイオード

● このデバイスは静電気に敏感です。したがって、厳守 梱包時に静電気防止対策が必要であるため、 輸送、使用方法。さらに、予防策を講じる必要があります。 電源サージが発生すると、電源サージに永久的な損傷が生じる可能性があります。 （例：機器の適切な接地を確保し、静電気防止用具を着用する） リストストラップ）。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。 デバイスをソケットに挿入または取り外すときは、ソケットに圧力をかけないでください。 または、デバイスのハウジングの後部にあるスリーブを引っ張ります。デバイス用 コネクタが装備されている場合は、デバイスとファイバーコネクタの両方が接続されていることを確認してください。 取り付けまたは取り外しの際に同時に持ち上げられます。

● ピンのはんだ付けが必要な場合、はんだ付け温度は以下の範囲内で行ってください。 はんだ付け時間は 260°C を超え、はんだ付け時間は 10 秒を超えてはなりません。特定の 次の点に注意する必要があります。 はんだ付けプロセス中、 デバイスには電力が供給されていない状態にし、はんだごてを適切に接地する必要があります。

● すべてのコンポーネントの電源を入れる前に、まずクーラーを作動させ、 その後、チップの過熱を防ぐために段階的な電源投入手順に進み、 過負荷。

品質保証と アフターサービス-1651nm DFB ファイバー結合レーザーダイオード

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
