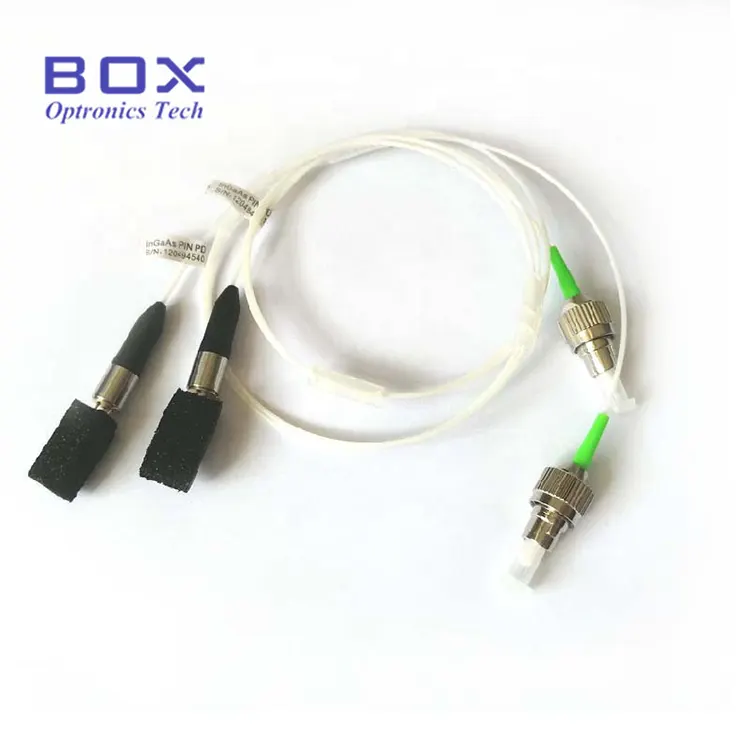

同軸ピグテール InGaAs PIN フォトダイオード検出器は、1100 ～ 1650nm のスペクトル応答範囲を持つ光検出器です。一般的に使用される 1310nm および 1550nm の波長で高い応答性を提供し、光ファイバー通信、CATV、センシング、およびテストおよび測定アプリケーション向けに設計されています。 BPD-70P10B-FA は、70um のアクティブエリアと FC/APC コネクタを備えた 1 メートルのファイバーピグテールを備えており、在庫から入手できます。その他のアクティブエリア、パッケージ、ファイバー、コネクタ、ピン配置構成は、OEM 統合用にカスタマイズされています。
· 広いスペクトル応答範囲: 1100nm ～ 1650nm
· 高い応答性、低い暗電流、および低い接合容量
· 広帯域幅: 2.5GHz
· 高速立ち上がり/立ち下がり時間: 0.3ns
· FC/APC またはその他のコネクタを備えたピグテール付きファイバー出力 (レセプタクル オプションも利用可能)
· CATV および光ファイバービデオ伝送用のアナログ光受信機
· ブロードバンド RF オーバーファイバー検出システム
· OTDR信号検出を含む光学テストおよび測定機器
· 分散型音響センシング（DAS）などの分散型光ファイバーセンシング
· EDFA、DWDM、レーザーシステムの光パワーモニタリング
· フォトニクス研究所の研究とOEMシステムの統合
|
パラメータ |
シンボル |
状態 |
評価 |
ユニット |
|
飽和光パワー |
PS |
CW |
5 |
mW |
|
順電流 |
もし |
CW |
10 (標準) |
ミリアンペア |
|
逆電圧 |
VRPD |
CW |
30 |
V |
|
逆電流 |
IRPD |
CW |
5 |
ミリアンペア |
|
動作温度 |
トップ |
- |
-40～+85 |
℃ |
|
保管温度 |
TS |
- |
-40～+85 |
℃ |
|
パラメータ |
シンボル |
試験条件 |
分。 |
典型的。 |
最大。 |
ユニット |
|
波長範囲 |
λ |
- |
1100 |
- |
1650 |
nm |
|
応答性 @ 1310nm |
R |
Vr=5V、λ=1310nm |
0.85 |
0.90 |
- |
秋冬 |
|
応答性 @ 1550nm |
R |
Vr=5V、λ=1550nm |
0.90 |
0.95 |
- |
秋冬 |
|
暗電流 |
ID |
Vr=5V |
- |
0.2 |
0.5 |
NA |
|
接合容量 |
C |
Vr=5V、f=1MHz、ケースオープン |
- |
0.6 |
0.75 |
pF |
|
立ち上がり時間 / 立ち下がり時間 |
TR/TF |
Vr=5V、10～90% |
- |
- |
0.3 |
ns |
|
帯域幅 (-3dB) |
BW |
Vr=5V、50Ω負荷、リード長=6mm、ケースオープン |
2.5 |
- |
- |
GHz |
|
複合二次ビート |
CSO |
- |
- |
-70 |
- |
dB |
|
複合三次ビート |
CTB |
- |
- |
-80 |
- |
dB |
|
動作電圧 |
V |
- |
- |
-5 |
- |
V |
|
光学反射減衰量 |
オーラル |
λ=1310nm |
- |
45 |
- |
dB |
BPD - XX X XX X - XX - ( X )
例: BPD-70P10B-FA (アクティブエリア 70m、ピグテールタイプ、1.0m ファイバー、タイプ B ピン配置、FC/APC コネクタ)
|
分野 |
コード |
説明 |
|
製品シリーズ |
境界性パーソナリティ障害 |
ボックスフォトダイオードシリーズ |
|
アクティブエリア |
55 / 70 / 3H / その他 |
55 = φ55μm; 70 = φ70μm; 3H=φ300μm;その他＝カスタム |
|
PDタイプ |
P/R |
P = おさげタイプ; R = レセプタクルタイプ |
|
繊維長 |
05 / 10 / その他 |
05 = 0.5m; 10 = 1.0m;その他 = カスタム長さ |
|
ピン配列 |
A / B / C / ヌル |
A = タイプ A。 B = タイプ B。 C = タイプC |
|
コネクタ |
FA / SA / FC / SC / ST / その他 |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST;その他＝カスタム |
|
材料 |
ヌル/C/M/P |
Null = デフォルト。 C = セラミック。 M = 金属; P = プラスチック |
注: ピグテールの長さと固定カードの形式はカスタマイズできます。製品の構造、サイズ、光学パラメータ、プロセス技術要件は、お客様の要件に応じて設計できます。
A: 主な違いはパッケージデザインとシステム統合です。同軸ピグテール検出器は、ファイバーピグテールを備えた気密同軸パッケージに InGaAs PIN フォトダイオードを統合し、CATV 受信機や光テスト装置などのアプリケーションに直接ファイバー接続と高周波性能を提供します。 TO5/TO46 フォトダイオードは光学窓付きのメタルカン パッケージを使用しており、外部光結合が必要なため、自由空間検出や光パワー測定により適しています。
A: ピグテール バージョンには直接光接続するための恒久的に取り付けられたファイバーがあり、レセプタクル バージョンには接続と交換に便利な取り外し可能なファイバー インターフェイスが備わっています。選択は主にシステム統合要件によって異なります。ピグテール パッケージは固定 OEM 設置に適しており、レセプタクル パッケージはテストおよび実験室の機器に便利です。
A: 有効領域の直径は、光ビームのサイズ、結合方式、ターゲット検出帯域幅に基づいて選択する必要があります。アクティブ領域の直径が小さいほど、接合容量が小さくなり、応答速度が速くなります。一方、チップ面積が大きいほど、集光効率が高く、位置合わせ許容誤差が緩和されます。ファイバー結合システムの場合、70 um などの中型オプションは、帯域幅とアライメント寛容度の間で適切なトレードオフを達成できます。
· 1mm アクティブエリア InGaAs PIN フォトダイオード
· 5mm InGaAs PIN フォトダイオード TO5
· シリコンフォトダイオード TO46
· Cバンドエルビウムドープファイバーブースターアンプ
· InGaAs PIN フォトダイオードは ESD に敏感なデバイスであるため、フォトダイオードを取り扱うときは適切な ESD 保護手順に従ってください。
· ファイバ端面や光コネクタには素手で触れないようにしてください。
· データシートに指定されている絶対最大定格を超えないようにしてください。
· ファイバーピグテールに過度の曲げや機械的ストレスを与えないでください。
