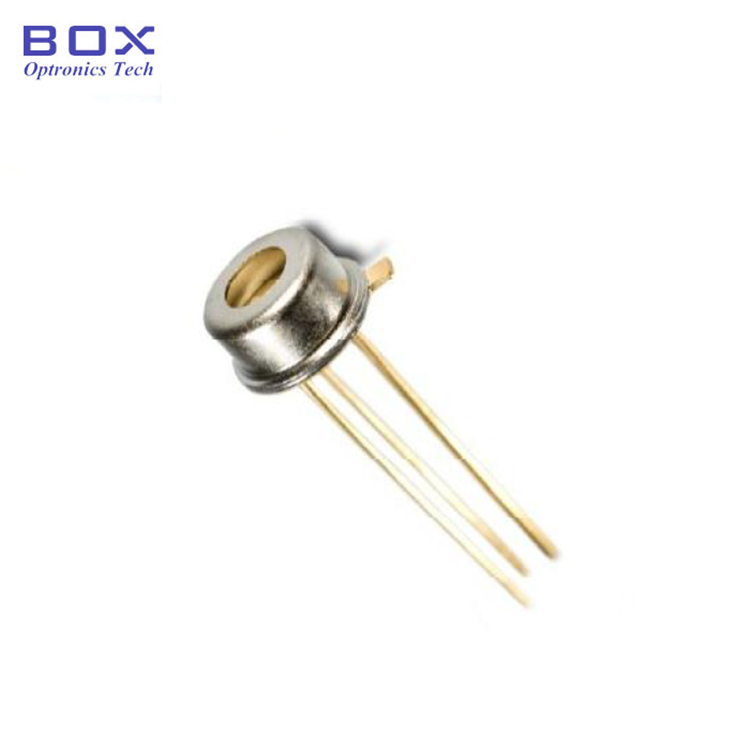

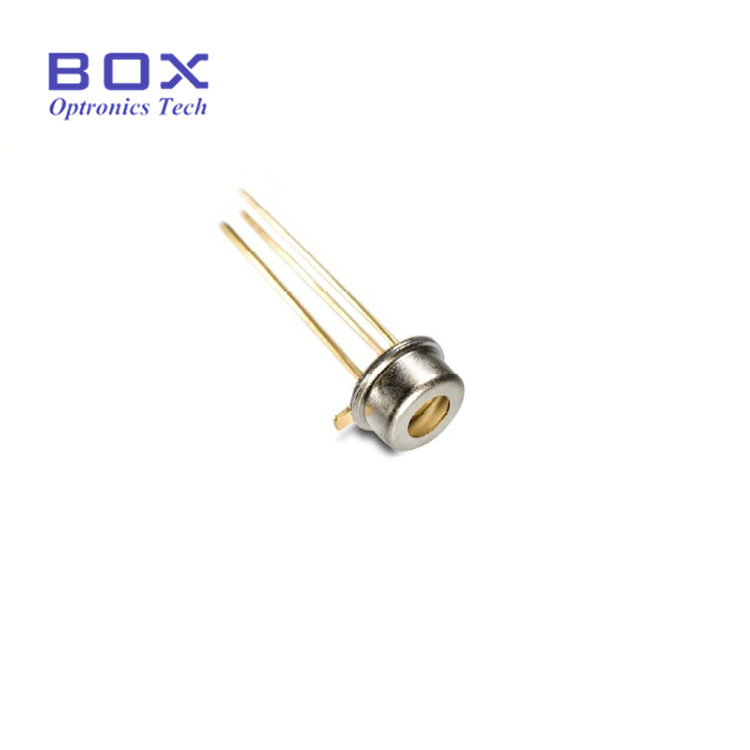

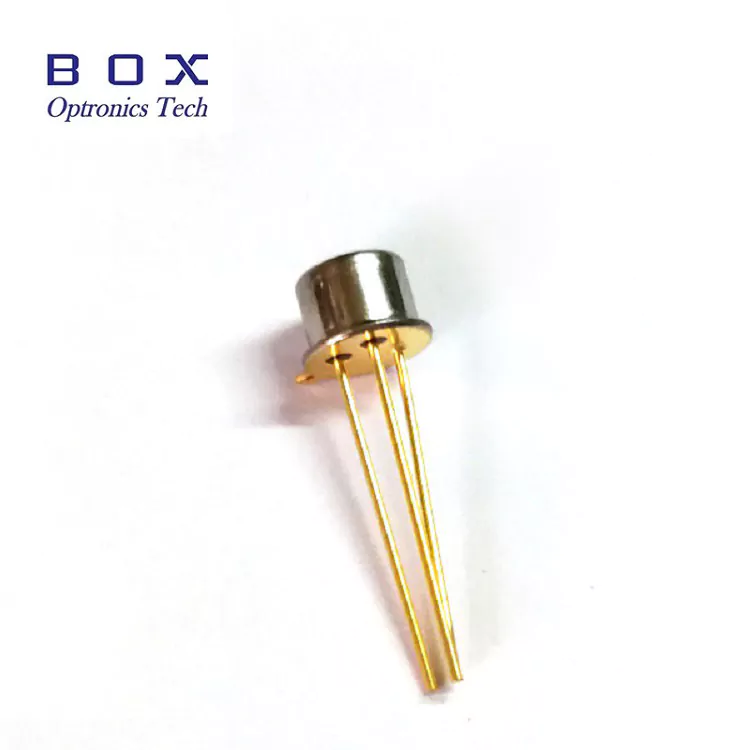

Box Optronics の 1mm InGaAs PIN フォトダイオード (モデル BPD-1STO46B-FW) は、近赤外 (NIR) 検出アプリケーション向けに設計された高性能 InGaAs 光検出器です。 PIN ダイオード構造を特徴としており、900 ～ 1650nm の波長範囲の入射光パワーを高い直線性と感度で比例した光電流に変換します。直径1mmのアクティブエリアを備えています。このフォトダイオードは、平らな光学窓を備えた密閉 TO46 金属缶にパッケージされており、機械的に堅牢であり、要求の厳しい産業および実験室の条件において安定した性能を保証します。これらの特性により、光パワーのモニタリング、光ファイバーのテスト測定、レーザー検出、NIR 分光法に最適です。
• アクティブエリア直径: 1mm で効率的な光収集
• 広いスペクトル応答範囲: 900nm ～ 1650nm
• 高い応答性: 1310nm で通常 0.9A/W、1550nm で 0.95A/W
• 超低暗電流、低接合容量
• 高い信頼性と長期安定性
• 気密TO46フラットウィンドウメタルパッケージ
• 取り付けが簡単な標準 TO-CAN 構成
• 光パワーメーターと光パワーモニタリングモジュール
• 光ファイバーのテストおよび測定装置
• 電気通信システムにおける光信号の検出と電力監視
• 近赤外（NIR）分光法および分析機器
• レーザー出力の監視および制御システム
• 光減衰器の校正と特性評価
• フォトニクス研究所での研究開発
• 光モジュールの統合とフォトニックサブシステムの開発
|
パラメータ |
シンボル |
評価 |
ユニット |
|
逆電圧 |
VRmax |
20 |
V |
|
動作ケース温度 |
トップ |
-40～+85 |
℃ |
|
保管温度 |
TST |
-55～+120 |
℃ |
|
パラメータ |
シンボル |
試験条件 |
分。 |
典型的。 |
最大。 |
ユニット |
|
アクティブエリアの直径 |
φ |
- |
- |
1 |
- |
mm |
|
スペクトル範囲 |
λ |
- |
900 |
- |
1650 |
nm |
|
応答性 @ 1310nm |
R |
VR = -5V |
0.85 |
0.9 |
- |
秋冬 |
|
応答性 @ 1550nm |
R |
VR = -5V |
- |
0.95 |
- |
秋冬 |
|
動作逆電圧 |
VR |
- |
- |
-5 |
- |
V |
|
暗電流 |
ID |
VR = -5V |
- |
1.5 |
5.0 |
NA |
|
接合容量 |
C |
VR = -5V、f = 1MHz |
- |
50 |
80 |
pF |
|
3dB帯域幅 |
BW |
VR＝0V、RL＝50Ω |
- |
40 |
- |
MHz |
InGaAs PIN フォトダイオードは、近赤外 (NIR) 光検出用に設計された高感度半導体検出器です。 P-I-N 半導体構造に基づいて、優れた直線性と安定性で入射光子を光電流に変換します。
900nm ～ 1700nm で動作する InGaAs フォトダイオードは、光通信帯域と SWIR 領域全体で高い応答性を提供し、光ファイバーのテスト、光パワーのモニタリング、分光分析、およびセンシングのアプリケーションに適しています。
1mm のアクティブエリアにより、集光能力が強化され、結合耐性が向上し、感度、位置合わせの柔軟性、検出速度の優れたバランスが実現します。
• 高い応答性と量子効率
• 超低暗電流
• 低静電容量と高速応答
• 広いスペクトル範囲
• ハーメチック TO46 パッケージ

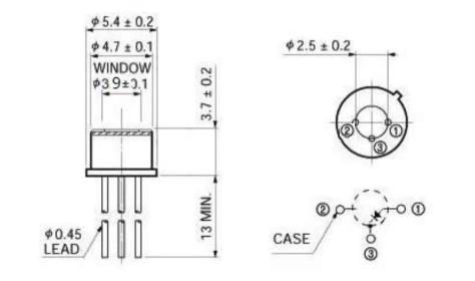

パッケージタイプ:TO46 密閉金属缶、フラットウィンドウ (TO-CAN 3 ピン)
缶径：φ5.4±0.2mm（外径）、φ4.7±0.1mm（内径）
窓径：φ3.9±0.1mm
ピン構成 (底面図): ピン 1 = アノード (P 側)、ピン 2 = ケース (GND)、ピン 3 = カソード (N 側)
BPD - X X から XX - X - X
例：BPD-1STO46B-FW
|
分野 |
コード |
説明 |
|
製品シリーズ |
境界性パーソナリティ障害 |
ボックスフォトダイオードシリーズ |
|
アクティブエリアのサイズ |
1S |
1S=直径1mm (2S=2mm、3S=3mm、5S=5mm) |
|
パッケージの種類 |
TO46 |
TO46 = TO46 パッケージ (TO5=TO5) |
|
ピンの種類 |
B |
B =B タイプのピン配置 |
|
窓の種類 |
FW |
FW = フラット ウィンドウ |
• 標準ユニット (在庫モデル): 3 ～ 5 営業日
• 標準生産: 10~15 営業日
• 大量注文: 生産スケジュールについてはお問い合わせください。
• 海外発送: ～ 5 営業日 (DHL/UPS/FedEx Express)
• 急ぎのサービス: リクエストに応じて利用可能
• フォトダイオードは静電気放電 (ESD) に敏感なデバイスです。常に適切な ESD 保護を使用してください。
• 汚染や ESD 損傷を防ぐため、リード線に素手で直接触れないようにしてください。
• 静電気による損傷を防ぐため、未使用のデバイスは ESD 対応パッケージまたは導電性トレイに保管してください。
