1mmアクティブエリアInGaAs PINフォトダイオード

製品概要 - アクティブエリア1mm InGaAs PINフォトダイオード

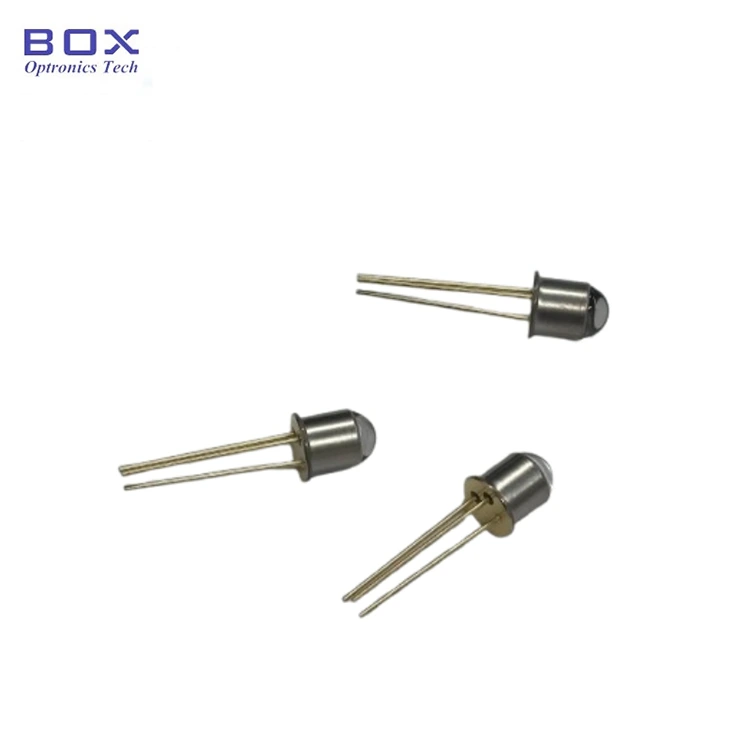

Box Optronics の 1mm アクティブエリア InGaAs PIN フォトダイオード (モデル: BPD-1STO46B-BL および BPD-1STO46B-FW) は、900nm ～ 1650nm の波長範囲の近赤外光学検出用に設計されたコンパクトで高感度の InGaAs PIN フォトディテクタです。直径 1mm のアクティブ領域により、光パワー測定、光ファイバ計装、および光モニタリング アプリケーション向けに、集光機能、結合耐性、および検出性能のバランスの取れた組み合わせを提供します。

2 つの TO46 パッケージ構成が用意されています。1 つは集束光信号またはファイバー結合光信号との結合効率を向上させるボール レンズ ウィンドウを備えた BPD-1STO46B-BL、もう 1 つは自由空間光検出および平面光インターフェイスを必要とするアプリケーション用のフラット ウィンドウを備えた BPD-1STO46B-FW です。どちらのバージョンも、信頼性の高い長期動作を実現する密閉型 TO46 金属パッケージを採用しています。

主な特長 - アクティブエリア1mmのInGaAs PINフォトダイオード

· アクティブエリア直径 1mm

·広いスペクトル応答範囲: 900nm～1650nm

· 高い応答性: 1310nm で通常 0.9A/W、1550nm で 0.95A/W

· 低い暗電流と低い接合容量

· コンパクトな TO46 ハーメチック金属パッケージ

· 2 つのウィンドウ オプション: カップリング効率を向上させるボール レンズ (BL)、自由空間検出用のフラット ウィンドウ (FW)

代表的なアプリケーション - アクティブエリア 1mm InGaAs PIN フォトダイオード

· 光パワーメーターおよび光パワーモニタリングシステム

· 光ファイバーのテストおよび測定装置

· EDFAおよび光アンプのパワーモニタリング

· NIR分光法および光学センシングシステム

· 自由空間光学検出アプリケーション

· 光学コンポーネントの特性評価と校正

· フォトニクス計測器と OEM 統合

製品仕様 - アクティブエリア1mm InGaAs PINフォトダイオード

絶対最大定格 (TC = 25°C)

電気光学特性 (TC = 25°C)

パッケージとピンの定義 -1mm アクティブエリア InGaAs PIN フォトダイオード

パッケージタイプ: TO46 ハーメチックメタルパッケージ

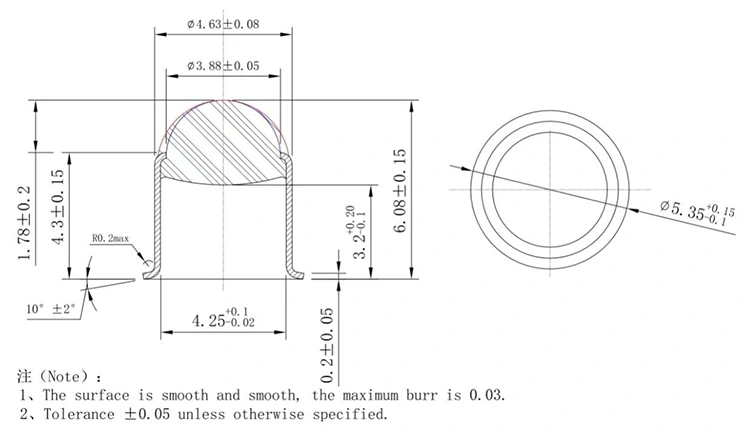

ボールレンズ:

フラットウィンドウ:

注文情報 -1mm アクティブエリア InGaAs PIN フォトダイオード

モデルの命名法

BPD - X X から XX - X - X

例：BPD-1STO46B-FW

データシート -1mm アクティブエリア InGaAs PIN フォトダイオード

BPD-1STO46B-BL

BPD-1STO46B-FW

よくある質問 (FAQ)

Q: BL (ボールレンズ) バージョンと FW (フラットウィンドウ) バージョンの違いは何ですか?

A: BPD-1STO46B-BL は、入射光を 1 mm のアクティブ領域に集中させることで光結合効率を向上させるボール レンズ ウィンドウを備えています。ファイバー結合された光信号、集束ビーム、および光パワー測定や光ファイバー試験装置など、より高い結合耐性が必要なアプリケーションに適しています。

BPD-1STO46B-FWは、集束光学系を使用しないフラットな光学窓を備えており、元のビーム プロファイルを維持することが重要な自由空間光検出および測定アプリケーションに直接光インターフェイスを提供します。

どちらのバージョンも同じ InGaAs PIN フォトダイオード チップと TO46 気密パッケージを使用しており、光学窓の構成は結合方法とアプリケーション要件に応じて選択できます。

Q: この 1mm InGaAs フォトダイオードはどの波長範囲を検出できますか?

A: この InGaAs PIN フォトダイオードは、900nm ～ 1650nm の広い近赤外スペクトル応答範囲を提供し、1310nm および 1550nm の通信帯域を含む一般的に使用される光波長をカバーします。 応答性は 1310nm (代表値 0.9A/W) および 1550nm (代表値 0.95A/W) で指定されています。 光パワー測定、レーザーモニタリング、光センシング、および信頼性の高い NIR 検出を必要とする計測アプリケーションに適しています。

Q: 最小注文数量 (MOQ) はいくらですか?

A: 1mm InGaAs PIN フォトダイオード TO46 の MOQ は 1 個です。当社は、研究開発やプロトタイピング用の単一ユニットから、機器製造や OEM プログラム用の大量生産まで、柔軟な注文数量をサポートします。

Q: この 1mm アクティブエリア InGaAs PIN フォトダイオードのファイバーピグテールバージョンを入手できますか?

A: はい。 Box Optronics は、直接ファイバー接続用のコネクタ オプションを備えたファイバー ピグテール付き InGaAs フォトダイオード モジュールも提供しています。これらのモジュールは、InGaAs フォトダイオード チップとファイバ結合をコンパクトなパッケージに統合しており、光学機器や光ファイバ システムへの OEM 統合に適しています。

関連製品 - アクティブエリア1mm InGaAs PINフォトダイオード

·同軸ピグテール付きInGaAs PINフォトダイオード検出器

· 2mm InGaAs PIN フォトダイオード TO5 (モデル BPD-2STO5B-FW)

· 3mm InGaAs PIN フォトダイオード TO5 (モデル BPD-3STO5B-FW)

· 5mm InGaAs PIN フォトダイオード TO5 (モデル BPD-5STO5B-FW)
