Cバンドエルビウム添加ファイバープリアンプ

目次

1. の導入 Cバンドエルビウム添加ファイバープリアンプ

2. 技術的 仕様

3. 製品の特長

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. 見積条件と 支払い

9. リードタイム

10. 操作手順

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

製品紹介

Cバンドエルビウムドープファイバープリアンプを設計 受光器前の感度を向上させます。プリアンプは、 範囲内の小さな光信号の増幅に特に使用されます。 -45〜25dbm。小信号の典型的なゲインは 35 ～ 45dB と高く、 騒音は4.5dB未満です。レーザーの出力増幅に使用できます。 C バンド 1530 ～ 1565nm の波長範囲の信号。自動電流 制御(ACC)動作モード。 PC用のコマンドと制御ソフトウェアを提供 操作。

製品 仕様

製品 特長

● 広い波長範囲 - 1530~1565nm;

● 低騒音 <4.5dB;

● タッチスクリーン/DB9メス(RS232)通信インターフェース用 簡単な操作。

製品 アプリケーション

● 光学 光ファイバー通信。

● 光学 ファイバーセンサー;

● 繊維 レーザー。

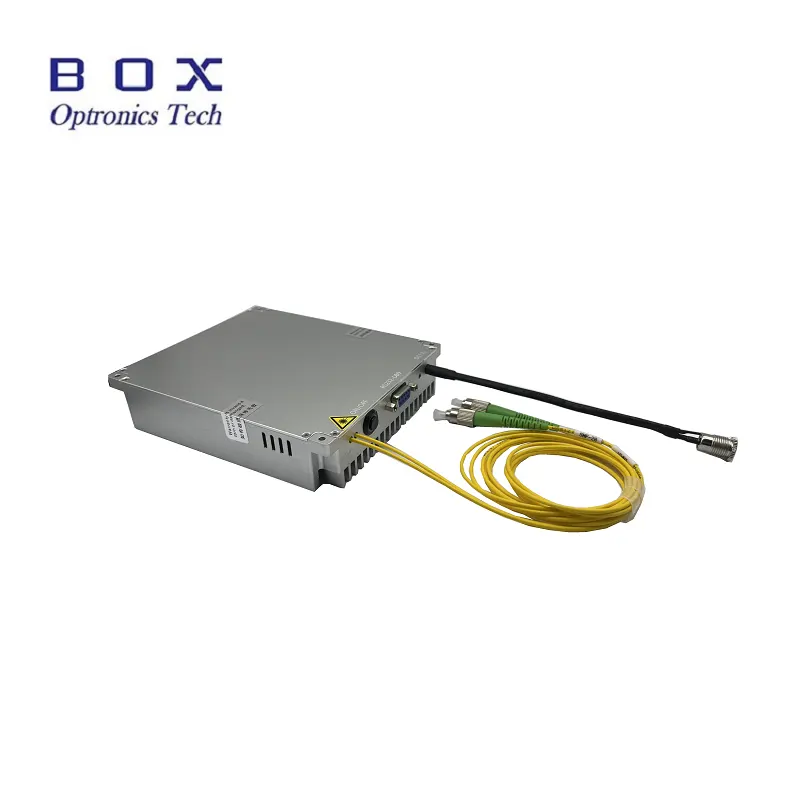

製品 詳細

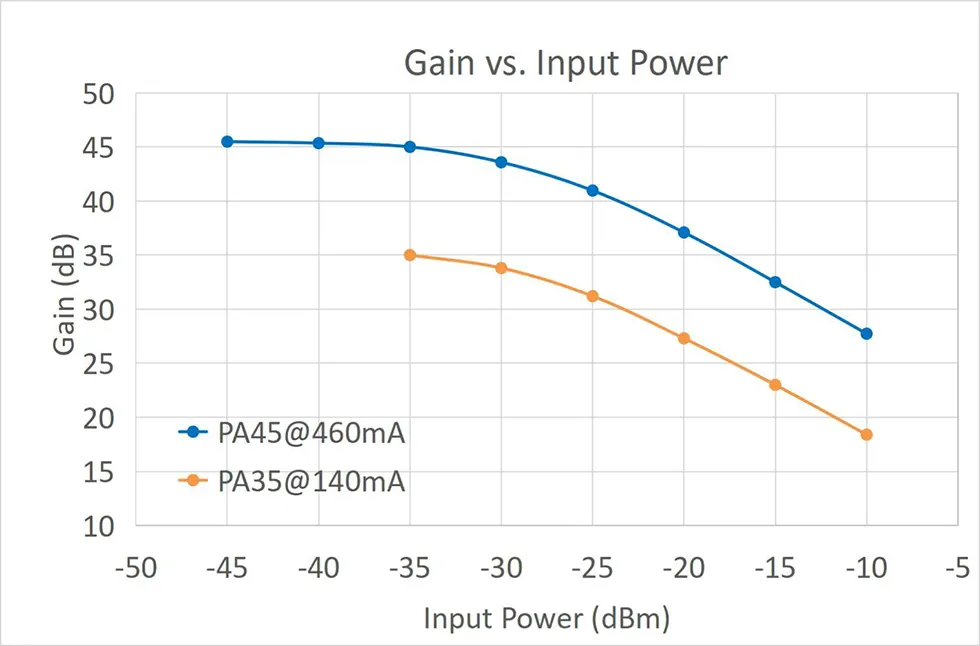

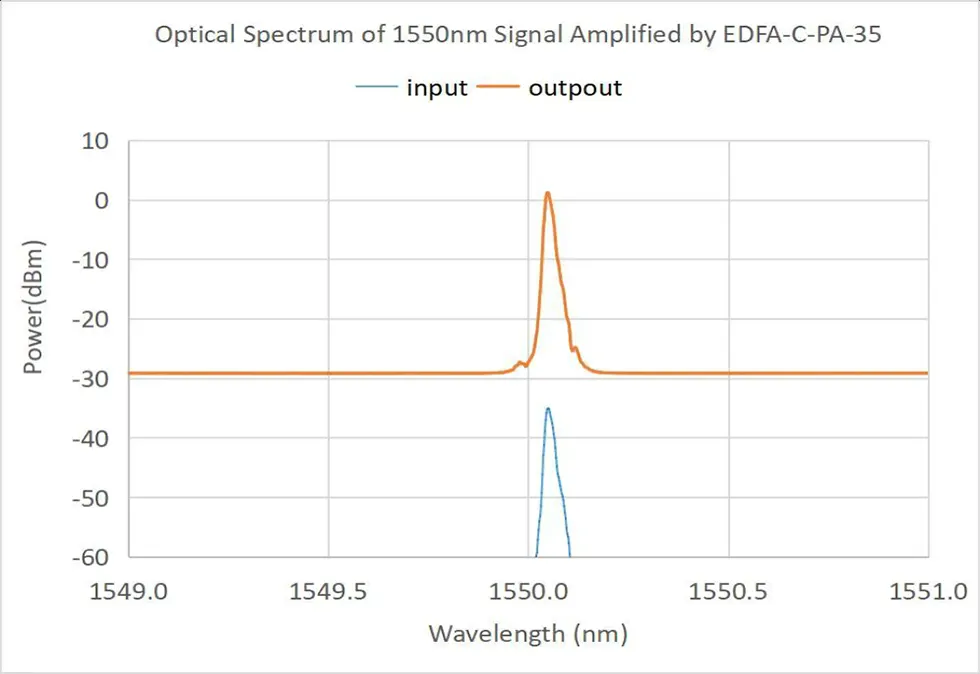

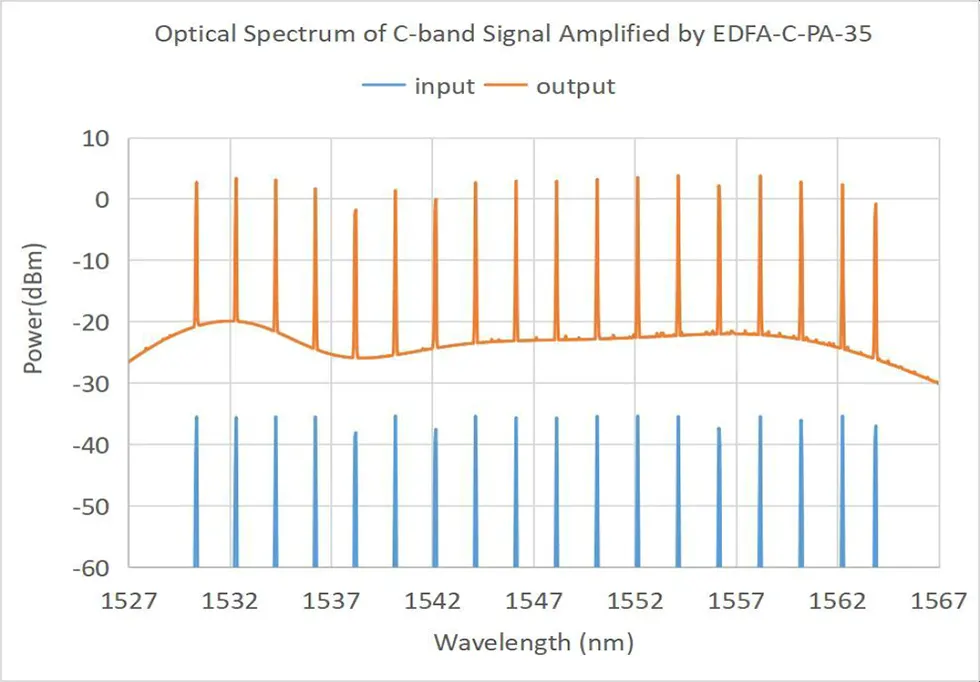

●代表的な特性曲線

注文情報

例:EDFA-PA-C-35-SM-M

(注文情報:Cバンドエルビウムドープファイバ プリアンプ、35dBm小信号ゲイン、SMF-28eファイバー付き、モジュールパッケージ）。

その他のカスタマイズ要件については、sales06@boxoptronics.com までお問い合わせください。

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10〜15営業日程度かかります。 (在庫があればもっと早くなります 発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 ステップ

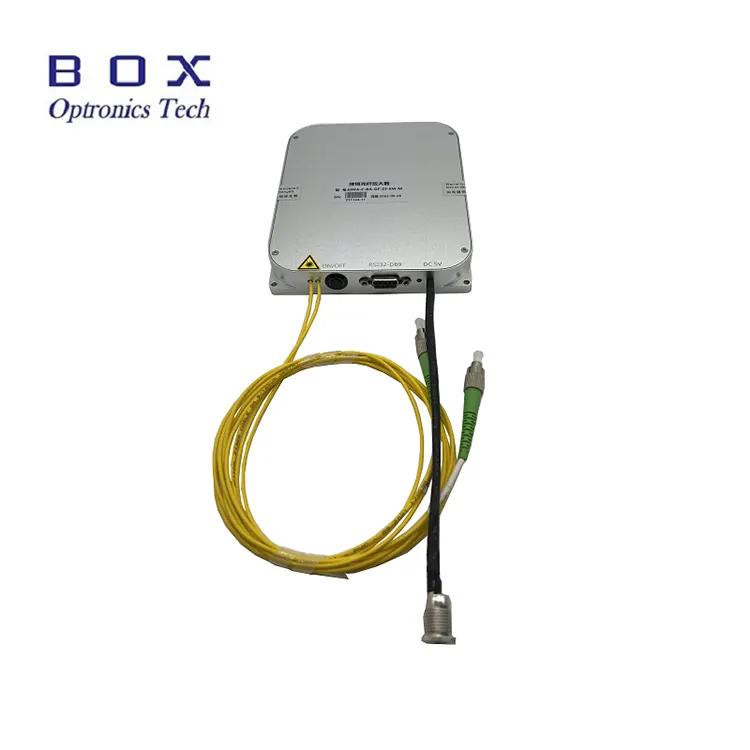

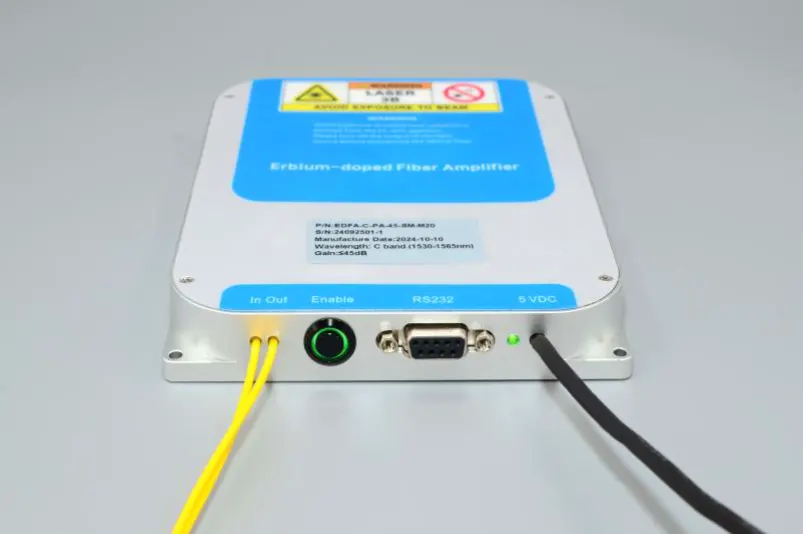

Step1.外観：正面 EDFA には入力光ファイバーと出力光ファイバーが順次装備されており、 光増幅出力起動スイッチ、ホストコンピュータ通信 インターフェイス (デフォルト RS232 DB9)、電源インジケーター ライト、および電源コード (デフォルトは DC 5V)。

Step2.電源：電源 ポートはデフォルトの DC5.5×2.1mm 電源です インターフェイスに対応しており、適合する DC5V DC 電源アダプタが提供されます。 製品は工場から出荷されます。電源アダプターとの接続方法 EDFA モジュールを次の図に示します。必ずご利用ください。 オリジナルの適合電源アダプター。不適切な電源アダプターを使用すると、 EDFA が正常に動作しなくなるか、EDFA が損傷する原因となります。 U字型 ユーザーが接続するためのコネクタ電源ラインも提供できます。 スイッチング電源ですが、事前に提案する必要があります。 調達。

Step3.ファイバージャンパーの接続:開く 光ファイバーコネクタのダストキャップ、ファイバー端面を確認し、 他の光ファイバーを接続する前に、汚染や損傷がないことを確認してください。 ファイバーデバイスや試験装置。高出力EDFAの出力ファイバ用 接続には融着接続を推奨します。

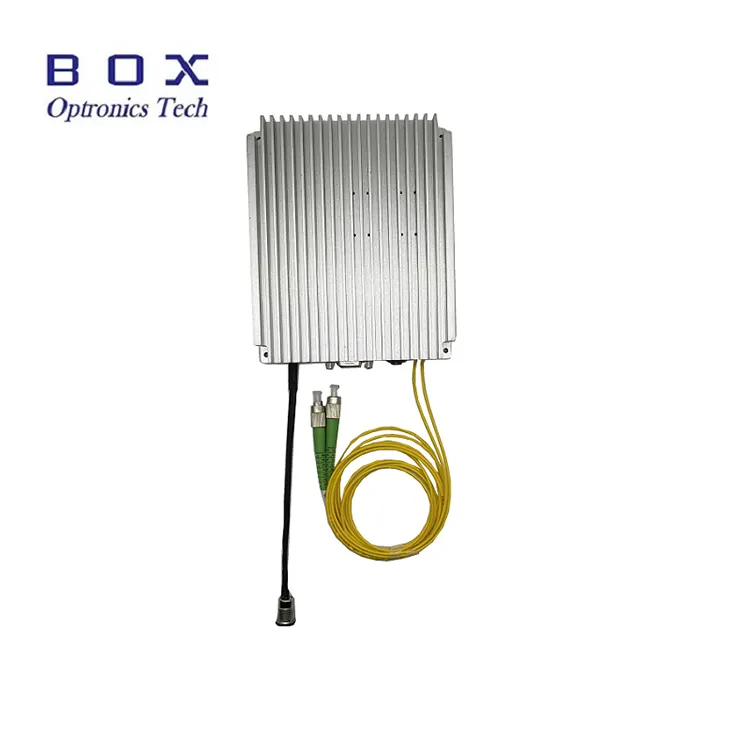

Setp4.放熱:これ エルビウムドープファイバアンプモジュールは一定量の熱を発生します。の アンプ底面（文字のない面）を近づけてください。 ヒートシンクや放熱フィン、金属面との接触 ユーザーのシャーシの底部。これを達成するには、適切な空冷を推奨します。 優れた放熱効果。推奨される最適な作業環境 温度は-5～+35℃です。とき 周囲温度が50℃を超えると、 スタンバイ状態のアンプは起動しません。周囲温度が 55℃を超えると、 アンプが動作状態になると、自動的にレーザー出力が停止され、レーザー出力が開始されます。 自己保護のためのスタンバイ状態。周囲温度が50℃まで下がると、アンプは自動的に出力を再開します。

ステップ 5. 入力光パワー: このエルビウムドープファイバー増幅器にはしきい値要件はありません 入力光信号パワーの場合。入力光の平均パワーが 信号がゼロパワー近くまで減少しても、アンプは依然として出力を維持します。 動作状態では、出力ポートは自然放出出力になります。 ただし、より理想的な増幅効果と信号対雑音比を得るには、 入力光パワーをパワー範囲内に制御することをお勧めします。 テストシートまたは製品仕様書に記載されています。

ステップ6.ホストコンピュータ制御: このアンプはモジュール式製品であり、 専用のホストコンピュータソフトウェアと組み合わせて調整および監視することができます。 EDFA の動作状態と動作パラメータ。ユーザーのコンピュータに必要なもの USB-232 シリアル ポート ドライバー プログラムと EDFA ホスト コンピューターをインストールするには 弊社が提供する制御ソフトです。 USB-232シリアルポートドライバー プログラムがインストールされている必要があります。インストールされていない場合、ホスト コンピュータ ソフトウェアは接続できません。 EDFA モジュールと正常に通信します。注目すべきは、 USB-232 シリアル ポート ドライバー プログラムは、実際の USB-232 と一致している必要があります。 シリアルポートケーブルを使用します。 EDFA ホスト コンピュータのソフトウェア バージョン番号 ソフトウェアは、に記録されているソフトウェアのバージョン番号と一致している必要があります。 製品テストシート。

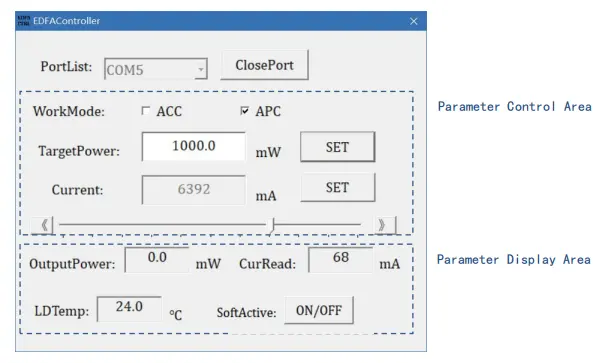

ステップ7.ホスト コンピュータ ソフトウェア インターフェイス:ホスト コンピュータ ソフトウェアによって表示できる情報には次のものがあります。 アンプ動作モード、出力光パワー目標値、ポンプレーザー 現在の目標値と温度監視ステータス。

ステップ8.具体的な操作：起動後 ホスト コンピュータ ソフトウェアを使用するには、まず正しいシリアル ポート番号を選択します。 シリアル ポート シーケンス PortList、OpenPort ボタンをクリックしてシリアル ポート シーケンスを開きます。 ポート。このとき、Current Read ウィンドウと LDTemp ウィンドウには、 モジュールの動作電流とポンプ温度。ターゲット光学を入力してください TargetPower ウィンドウでパワー値を選択し、SET ボタンをクリックします。ボタンが EDFA モジュールのスイッチとソフトウェアの SoftActive ボタン スイッチは、 両方がオンになると、設定が有効になり、EDFA は光パワー出力を持ちます。

ステップ9.制御モード：標準モデル このファイバーアンプは 2 つの動作モード、自動電流制御をサポートしています。 モード（ACCモード）と自動電力制御モード（APCモード）があります。切り替えることができます WorkMode オプションを使用して、これら 2 つの作業モードを切り替えます。切り替える際には、 最初にアクティブボタンスイッチをオフにしてください。 (※一部のアンプ モデルは EDFA-C-PA などの ACC モードのみをサポートします)。 ACCモードでポンプに入ります 現在のウィンドウで現在の値を選択し、SET ボタンをクリックするか、直接ドラッグします。 左右のスライダーを使ってポンプ電流値を設定します。 APC モードでは、次のように入力します。 TargetPower ウィンドウでターゲット光パワー値を選択し、SET をクリックします。 ボタン。

ステップ10.出力のアクティブ化: モジュール前面のボタン スイッチと SoftActive ボタンを有効にする ソフトウェアのスイッチを両方オンにすると、設定が有効になり、 アンプにはレーザー出力があり、LASER インジケーター ライトが点灯します。オン/オフ ボタンが赤色で表示されます。パラメータモニタリングの OutputPower エリアは現在の実際の出力光パワーを示し、CurRead は現在の出力を示します。 ポンプ電流、LDTemp は内部温度を示します。

ステップ11.シャットダウン：まず電源を切ります。 アンプ側面のON/OFFボタンスイッチとSoftActiveボタン ソフトウェアのスイッチをオンにし、「ClosePort」をクリックしてシリアル ポートを閉じます。 ソフトウェアを閉じます。

ステップ12.パラメータメモリ：モードと 制御ソフトウェアによって設定されたパラメータは自動的に内部に保存されます。 EDFAモジュールにはパワーオフメモリの機能があります。必要がない場合は、 EDFA パラメータを変更する場合、ホスト コンピュータに接続する必要はありません。 再度使用するとき。

操作上の注意事項と メンテナンス

● 出力ファイバーを別のファイバーに接続する必要がある場合は、 融着接続機を使用することをお勧めします。

●起動時は、電源スイッチ、キースイッチが正常に動作していることを確認してください。 電源を切ってから電源を接続してください。シャットダウンするときは、まず 出力終了後はキースイッチをOFFにし、電源を切ってください。 表示灯が消えます。電源を直接切らないでください。 EDFAは機能しています。

● 繊維コネクタを糸くずの出ないワイプで掃除し、布で検査します。 接続前のファイバ端面検出器。常にファイバーを接続/切断する 端面の焼けを避けるために電力が供給されていません。光ファイバーコネクタは次のとおりである必要があります。 ダストキャップで覆われています。

● 出力の抜き差しを頻繁に行うことはお勧めできません。 ファイバ コネクタを使用して、塵埃による汚染を防ぎます。 挿入損失やファイバコネクタ端面の焼け。

● 機器を乾燥した状態に保ち、乾燥した場所に保管してください。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
