Cバンドエルビウムドープファイバーインラインアンプ

目次

1. の導入 Cバンドエルビウムドープファイバーインラインアンプ

2. 技術的 仕様

3. 製品の特長

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシートとテストシート

8. 見積条件と 支払い

9. リードタイム

10. 操作上の注意事項と メンテナンス

11. 品質保証と アフターサービス

製品紹介

Cバンドエルビウムドープファイバーインラインアンプは、 ファイバーレーザーまたはファイバー通信システムのラインリレー用に設計されています。彼らはできる Cバンド1530～1565nmのレーザー信号のパワー増幅に使用されます。 波長範囲。 15/17/20/23/25/26dBm の高出力と低出力を特徴としています。 騒音。 PCを操作するためのコマンドやソフトウェアが提供されています。これらを使用する場合 モジュール、ファイバー端面がきれいであることを確認し、レーザー入力に注意してください 制限を守り、必要なレーザーの安全対策を講じてください。

製品 仕様

製品 特長

● 広い波長範囲 - 1530~1565nm;

● ハイゲイン 要因;

● 低騒音 <5.5dB;

● 高出力電力 15/17/20/23/25/26dBm はオプションです。

製品 アプリケーション

● 光学 光ファイバー通信。

● 光学 ファイバーセンサー;

● 繊維 レーザー。

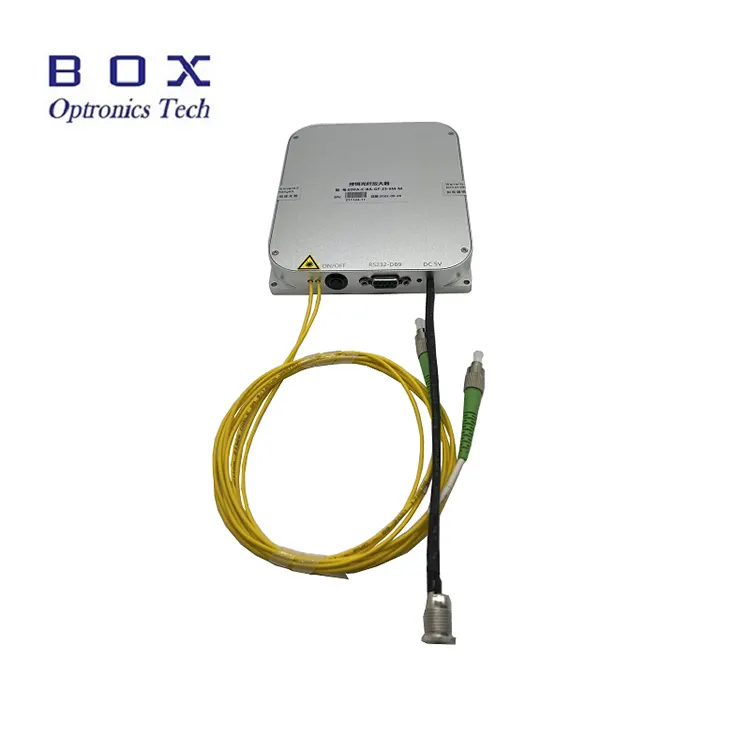

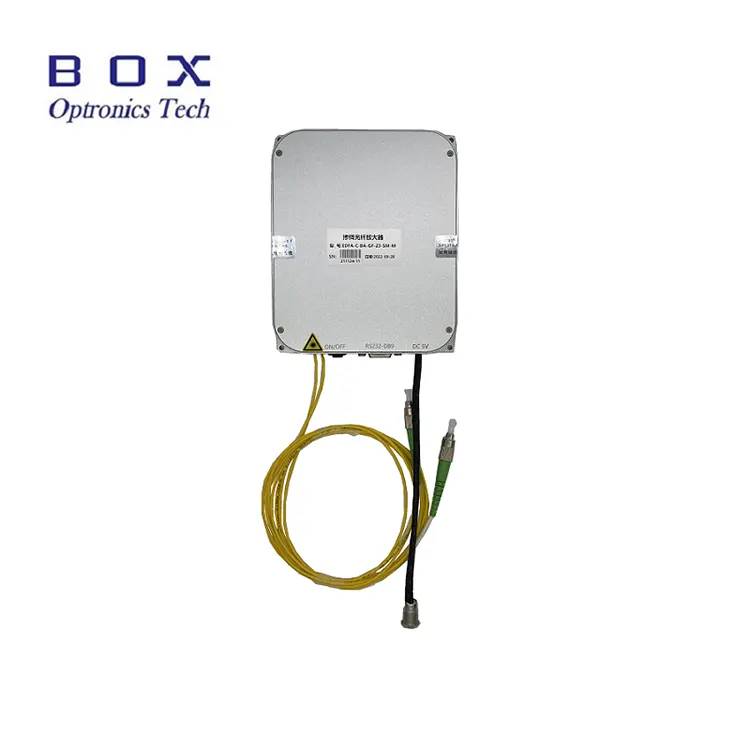

製品 詳細

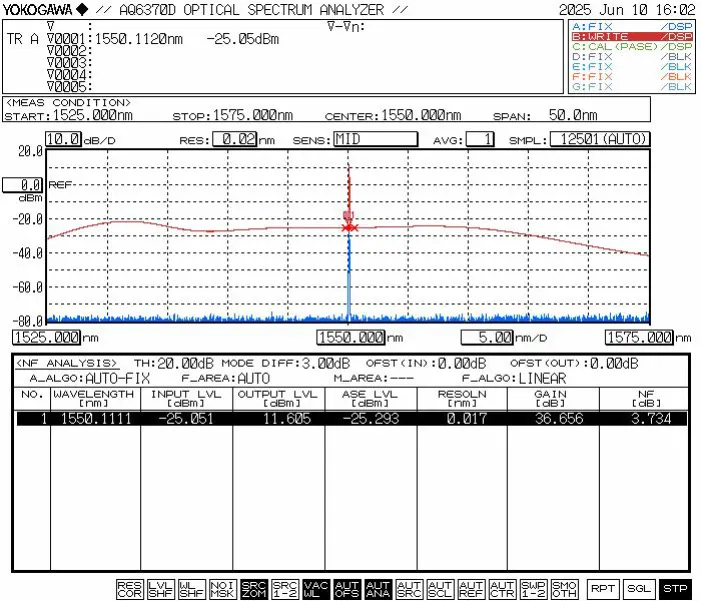

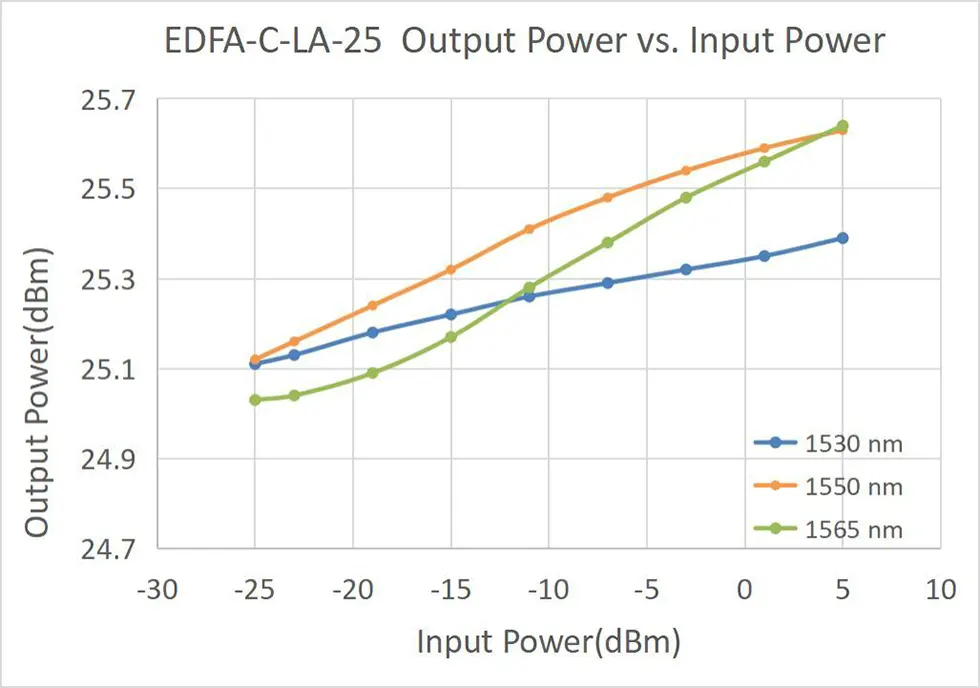

●代表的な特性曲線

注文情報

例: EDFA-LA-C-15-SM-M

(注文情報:Cバンドエルビウムドープファイバーインライン アンプ、15dBm出力、SMF-28eファイバー付き、 モジュールパッケージ）。

その他のカスタマイズ要件については、sales06@boxoptronics.com までお問い合わせください。

データシートと テストシート

データシート

テストシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10〜15営業日程度かかります。 (在庫があればもっと早くなります 発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意事項と メンテナンス

● シングルモードファイバ（Hi-1060、PM980、G652D、PM1550 など）の場合、 連続光に対する理論上の出力許容誤差は、次の場合に約 200mW です。 端面はきれいです。したがって、出力電力が 200mW 未満の EDFA モデルは、 出力ファイバーコネクタを他のシングルモードファイバーデバイスに接続します。 movable adapters (fiber flanges).

● アンプの動作中に直接電源を切らないでください。 動作中。

● ファイバの焼けを防ぐため、ファイバ コネクタにほこりが付着しないようにしてください。 コネクタ端面。前に、ファイバーコネクタを埃のないレンズペーパーで清掃してください。 接続をファイバ端面検査器で検査し、フランジを介して接続します 清潔であることを確認してからご使用ください。そうしないと、ファイバ コネクタの端面が損傷する可能性があります。 レーザーをオンにすると焼けます。レーザーを使用しない操作を保証する 接続フランジを取り外し、使用しないときはファイバーダストキャップを取り付けてください。

● 出力ファイバコネクタの頻繁な抜き差しは不要です。 塵埃の混入、挿入損失の増加、または ファイバーコネクタ端面の焼け。

● 機器を乾燥した状態に保ち、乾燥した場所に保管してください。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
