マイクロモジュール C バンド エルビウムドープファイバーブースターアンプ

目次

1. の導入 マイクロモジュール C バンド エルビウムドープファイバーブースターアンプ

2. 技術的 仕様

3. 製品の特長

4. 代表的な用途

5. 製品詳細

6. 注文情報

7. データシート

8. 見積条件と 支払い

9. リードタイム

10. 操作手順

11. 操作上の注意事項と メンテナンス

12. 品質保証と アフターサービス

製品紹介

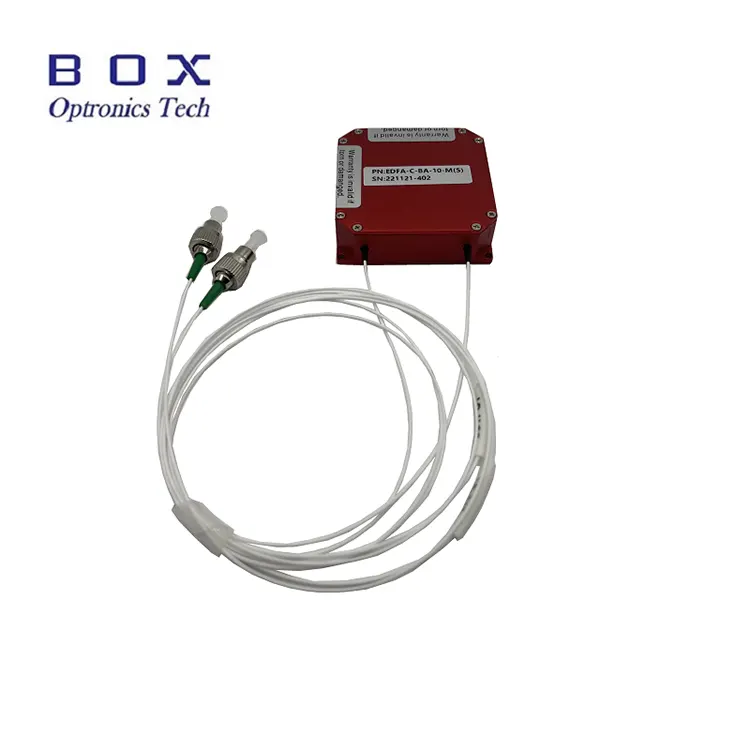

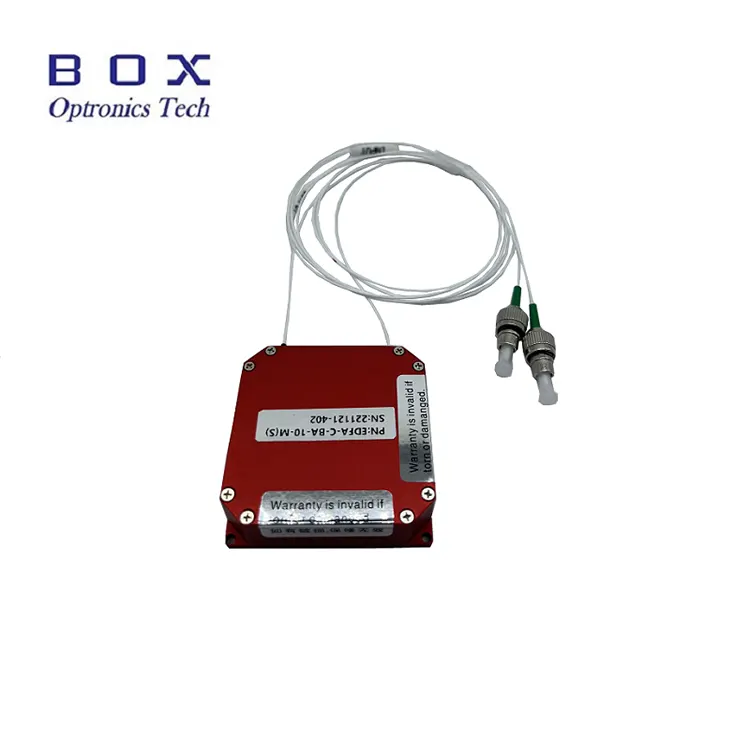

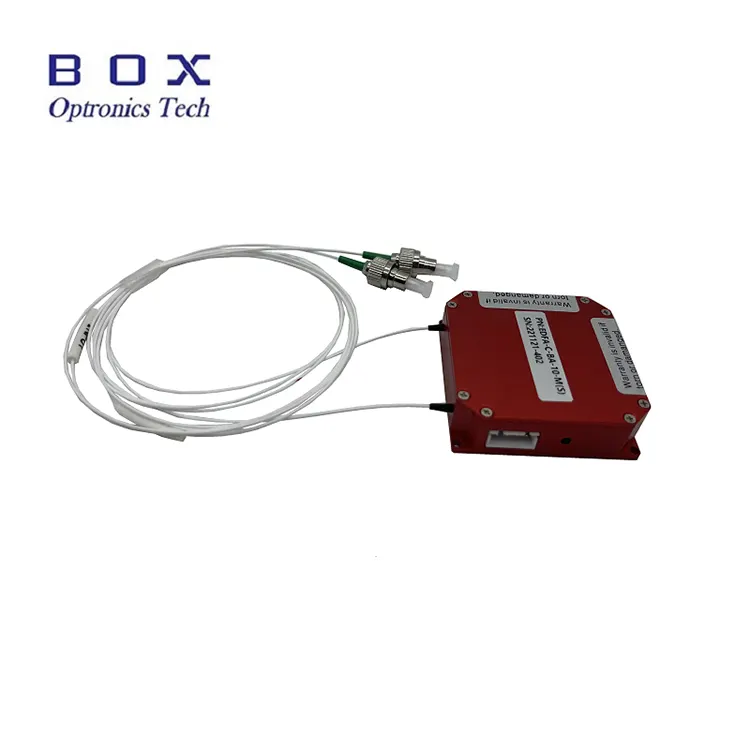

マイクロモジュール C バンド エルビウムドープファイバーブースター アンプは限られたスペースでの用途向けに設計されています。外形寸法は50(W)×50(D)×15(H)mmまたは45(W)×65(D)×10(H)mm（オプション）となります。彼らはそうすることができます Cバンド1530～1565nmのレーザー信号のパワー増幅に使用 波長範囲。 10/13/17/20/23dBm の高出力と低ノイズが特徴です。あ PC操作用に通信シリアルポートと電源ケーブルが付属しています。いつ これらのモジュールを使用する場合は、ファイバー端面がきれいであることを確認し、レーザーに注意してください。 入力制限を守り、必要なレーザー安全対策を講じてください。

製品 仕様

製品 特長

● 広い波長範囲 - 1530~1565nm;

● 超小型 デザイン。

● 低騒音 <5dB;

● RS232/TTL制御モード。

製品 アプリケーション

● 光学 光ファイバー通信。

● 光学 ファイバーセンサー;

● 繊維 レーザー。

製品 詳細

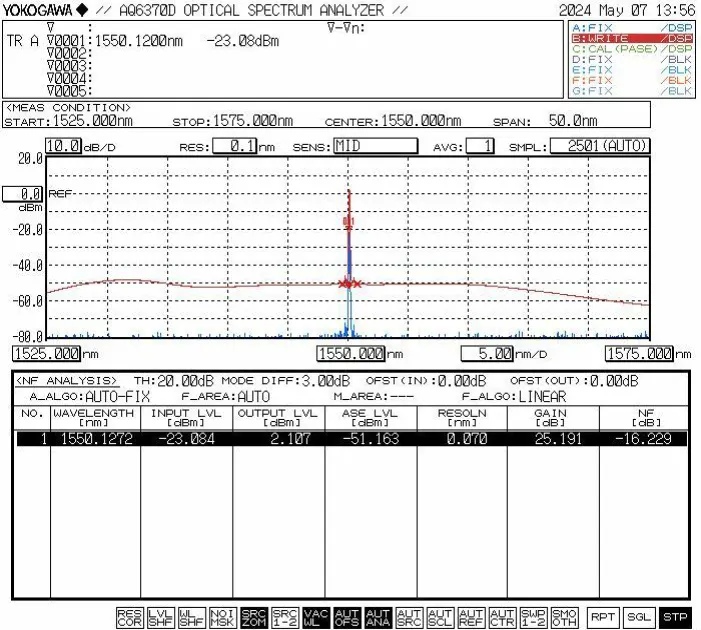

●代表的な特性曲線

● 通信ピンの定義 (左から右へ: 1 ～ 4):

通信レベルはTTL規格に準拠しています。 TTL-RS232 パソコンとの接続にはレベル変換が必要です。

注文情報

例: EDFA-BA-C-23-SM-MIC

(注文情報:マイクロモジュール C バンド エルビウムドープ ファイバーブースターアンプ、23dBm出力、SMF-28eファイバー付き、モジュールパッケージ）。

その他のカスタマイズ要件については、sales06@boxoptronics.com までお問い合わせください。

データシート

データシート

見積条件と 支払い

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は次の使用をお勧めします。 EXW。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、送料を前払いしてください。 製品。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10〜15営業日程度かかります。 (在庫があればもっと早くなります 発送されます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作 ステップ

Step1.開梱・組み立て

組み立てる前に、すべての付属品が揃っていることを確認してください。

Step2.電源とファイバーの接続 パッチコード

電源を接続します。信号灯を入力に接続します

Step3.アンプの電源を入れる

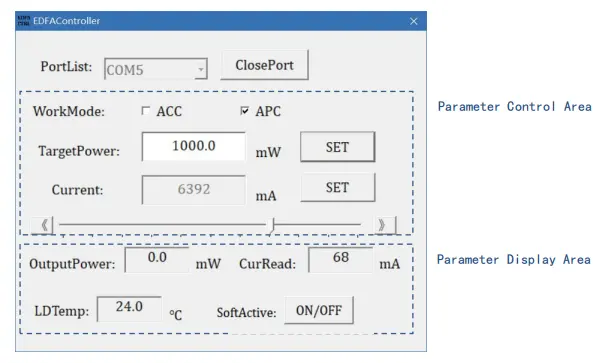

アンプの電源を入れます。注: 動作電流とゲイン 値は、最後のシャットダウン時にホスト コンピュータによって設定されたパラメータです。 必要に応じてソフトウェアを介して変更できます。プラグやプラグを差し込んだりすることは固く禁止されています。 レーザーの動作中はファイバーコネクタを取り外してください。

Setp4.Shutdown

使用後は電源ケーブルを取り外してください。

操作上の注意事項と メンテナンス

● アンプの動作中に直接電源を切らないでください。 動作中。

● ファイバの焼けを防ぐため、ファイバ コネクタにほこりが付着しないようにしてください。 コネクタ端面。前に、ファイバーコネクタを埃のないレンズペーパーで清掃してください。 接続をファイバ端面検査器で検査し、フランジを介して接続します 清潔であることを確認してからご使用ください。そうしないと、ファイバ コネクタの端面が損傷する可能性があります。 レーザーをオンにすると焼けます。レーザーを使用しない操作を保証する 接続フランジを取り外し、使用しないときはファイバーダストキャップを取り付けてください。

● 機器を乾燥した状態に保ち、乾燥した場所に保管してください。

品質保証と アフターサービス

●保証期間：

人為的以外の欠陥については 1 日以内に無料で修理または交換 購入から1年。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中は無償修理・交換サービス 製品の品質上の問題による故障については保証されます。ただし、ボックス オプトロニクスは、以下の場合に無償修理サービスを拒否する権利を留保します。 保証期間内の場合：

(1) 自然要因（雷、粉塵など）による損傷、または 環境の影響。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
