840nmファイバー結合SLDブロードバンド光源

製品概要 - 840nm ファイバー結合 SLD ブロードバンド光源

Box Optronics は、840nm ファイバー結合 SLD ブロードバンド光源を製造しています。これは、半導体光増幅器構造からの増幅自然放出 (ASE) に基づく高性能アクティブ光学コンポーネントであり、広いスペクトル帯域幅と低い時間コヒーレンスで高い光パワーを提供します。

レーザーダイオードよりもはるかに広いスペクトルを維持しながら、LEDよりも高い出力を実現するため、低コヒーレンスと高輝度を必要とするアプリケーションに適しています。

この 840nm SLD 光源は、最小出力 5mW、代表値 10nm の 3dB 帯域幅、優れた出力安定性 (短期 ±0.02dB、長期 ±0.05dB) を特徴としており、高精度の光ファイバーセンシングおよびイメージングシステム用に最適化されています。このデバイスは、システム統合用のコンパクトなモジュール形式 (70×90×18mm) と実験室および試験環境用のベンチトップ形式 (195×220×120mm) の両方で利用できます。

780 HP ファイバー ピグテールと FC/APC コネクタを標準装備し、監視および制御用のオプションの RS485 通信インターフェイスを備えたこの SLD 光源は、幅広い用途に多用途性と信頼性を提供します。

主な特長 - 840nm ファイバー結合 SLD ブロードバンド光源

●高出力：最小5mW

● 広いスペクトル帯域幅: 10nm (代表値) (-3dB)

● クリーンなスペクトルを実現する低スペクトルリップル

● ガウススペクトルプロファイル

●優れた電力安定性: ≤±0.02dB/15min 短期

●長期安定性：≤±0.05dB/8時間

● 780-HP ファイバーによるファイバー結合出力

●FC/APCコネクタ標準装備、その他オプションあり

● 2 つのフォームファクタ: モジュールとベンチトップ

●監視用RS485通信インターフェース

● 低コストのソリューションとの比較

●広い動作温度範囲：-5℃～+55℃

●コンパクトかつ堅牢なパッケージ設計

● タッチスクリーンコントロールを備えたオプションのベンチトップバージョン

代表的なアプリケーション - 840nm ファイバー結合 SLD ブロードバンド光源

● 光ファイバージャイロスコープ (FOG)

● 光干渉断層計（OCT）システム

● 医療画像処理および生体医療光学

● 光ファイバーセンシングシステム

●白色光干渉計

● 光学コンポーネントのテストと特性評価

● 研究開発研究所

● 光コヒーレンスドメイン反射率測定法 (OCDR)

技術仕様 - 840nm ファイバー結合 SLD ブロードバンド光源

光学仕様（T=25℃）

機械的および環境的仕様

製品詳細 - 840nmファイバー結合SLD広帯域光源

SLDとは何ですか?

スーパールミネッセント ダイオード (SLD) は、レーザー ダイオードのような導波路構造で高い光利得を備えた増幅自然放出 (ASE) に基づく半導体ブロードバンド光源であり、レーザー発振を防ぐために抑制された光フィードバック条件下で動作します。

共振空洞に依存するレーザー ダイオードとは異なり、SLD は低反射率 (AR コーティング) ファセットと傾斜または傾斜導波路構造を採用して空洞フィードバックを抑制し、レーザー発振動作を回避しながら高い光利得を可能にします。

SLD の主な特徴:

• 低い時間的コヒーレンスを維持しながら、LED よりも大幅に高い出力と輝度を実現

• 滑らかな ASE スペクトルエンベロープによる広帯域放射

• 非常に低い時間コヒーレンス (コヒーレンス長が短い)、OCT などの干渉アプリケーションに最適

• 通常は単一横モード導波路構造により、効率的なシングルモードファイバー結合が可能になります。

• スペクトル形状は通常、設計に応じて準ガウスまたはカスタマイズされたフラットトップ プロファイルとして設計されます。

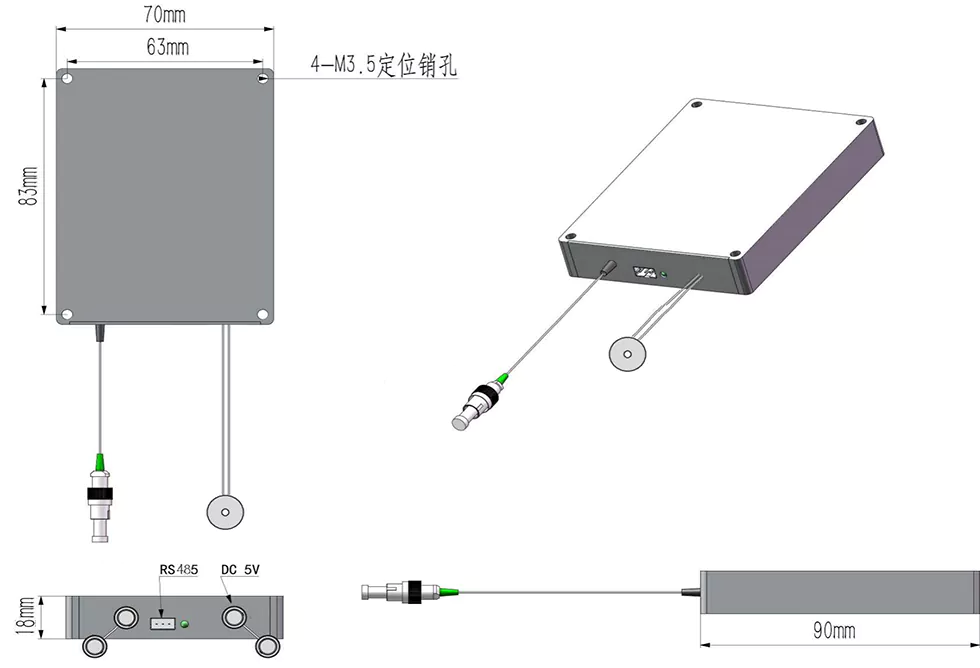

パッケージの寸法

840nm SLD ブロードバンド光源は、2 つのパッケージ構成で利用できます。

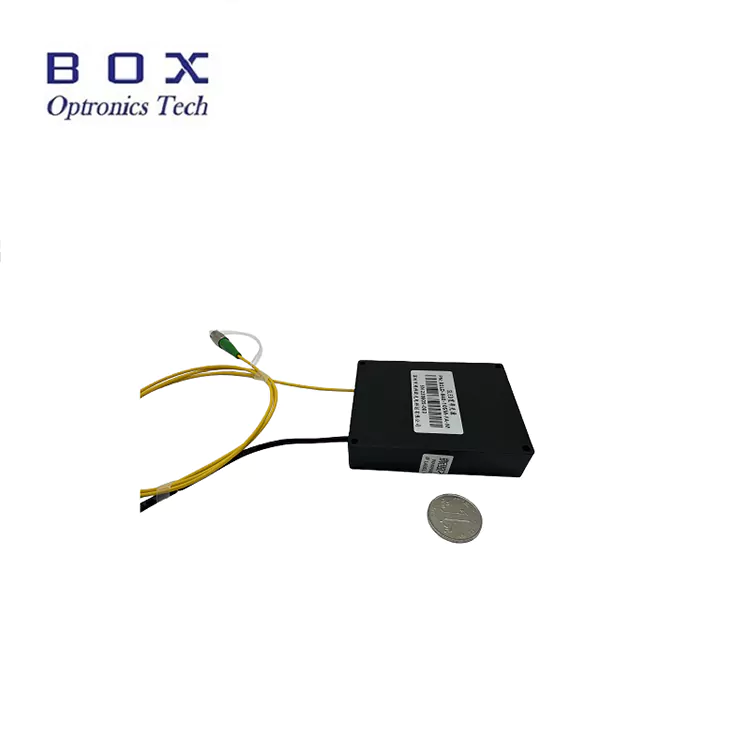

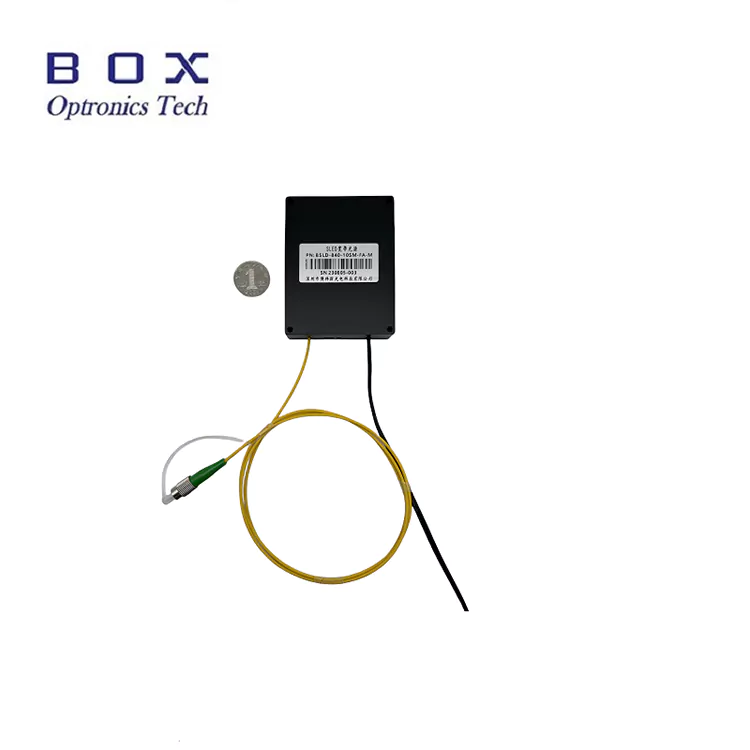

モジュールバージョン (70×90×18mm):

• システム統合のためのコンパクトで薄型の設計

• 安全な取り付けのための 4-M3.5 取り付け穴

• DC 電源入力 (5V または 12V)

• RS485 通信ポート (DB9 メス)

• FC/APC コネクタ付きファイバーピグテール出力

• 機器やシステムへの組み込みに最適

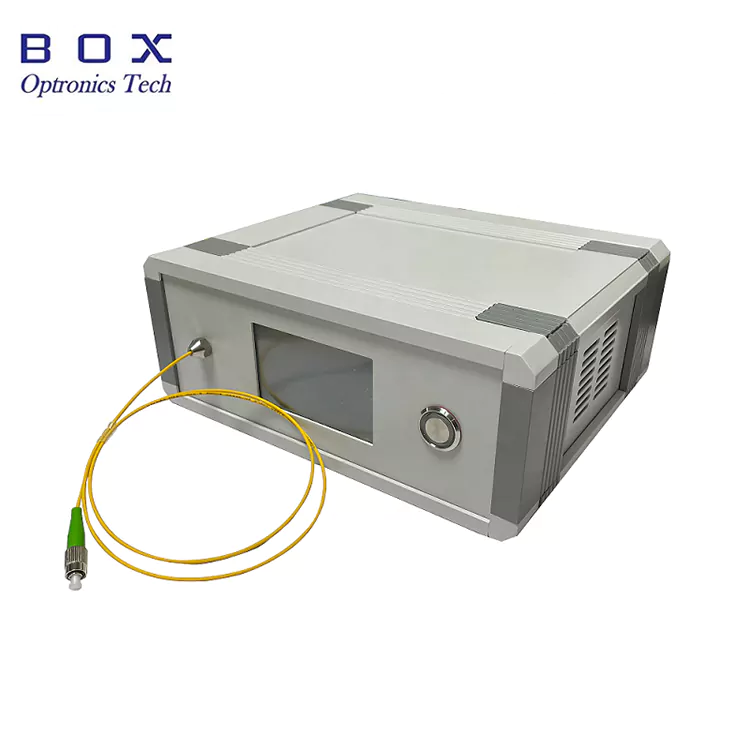

ベンチトップバージョン (195×220×120mm):

• 実験室用の卓上フォームファクター

• ステータス監視用の内蔵タッチスクリーンディスプレイ

• AC 電源入力 (110 ～ 240V ユニバーサル)

• RS485 通信ポート (DB9 メス)

• フロントパネルのファイバー出力

• 使いやすいプラグアンドプレイ操作

• 研究開発ラボやテスト環境に最適

制御と監視

モジュール バージョンとベンチトップ バージョンの両方が、監視と制御用の RS485 通信インターフェイスをサポートしています。ベンチトップ バージョンには、ローカル操作用の内蔵タッチ スクリーンも備えています。

利用可能な監視および制御パラメータ:

• 出力電力の監視

• ドライブ電流のモニタリング

• 温度モニタリング

• パワー調整（オプション）

• PC制御用のホストコンピュータソフトウェア（オプション）

ボックスオプトロニクスを選ぶ理由?

• 出荷前に全数検査を行う厳格な品質管理

• 安定した大量配送能力を備えた競争力のある価格設定

• 波長、出力、帯域幅、ファイバー、コネクターの柔軟なカスタマイズ オプション

• 7 時間×24 時間のテクニカル サポートと迅速な対応

• DHL、UPS、FedEx 速達による世界各地への発送

• モジュールバージョンとベンチトップバージョンの両方が利用可能

• システム統合用のオプションのホスト ソフトウェア

• 生産量に対する信頼性の高い長期供給

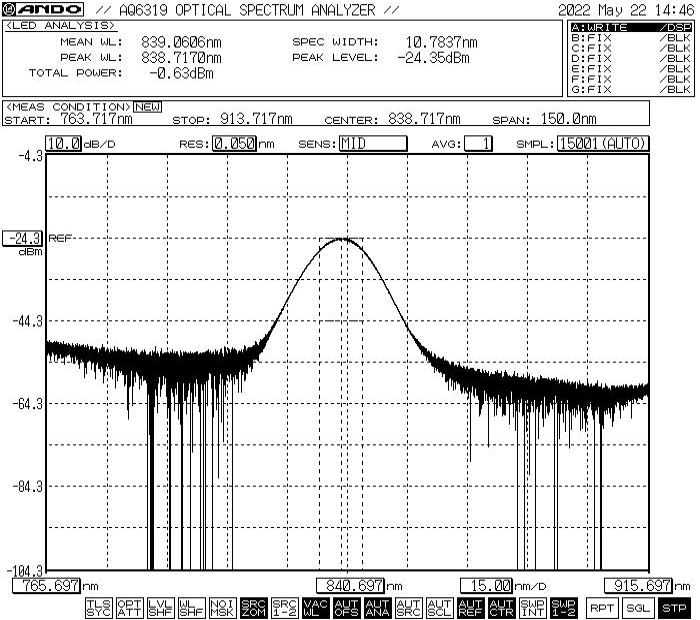

スペクトル性能 - 840nm ファイバー結合 SLD ブロードバンド光源

典型的なスペクトルは、約 840nm の中心波長と約 10nm -3dB の帯域幅を示しています。

*注: 示されているスペクトルは代表的な性能です。実際のスペクトルはユニットごとに若干異なる場合があります。特定のスペクトル データまたはカスタム スペクトル要件については、お問い合わせください。

注文情報 - 840nm ファイバー結合 SLD ブロードバンド光源

モデルの命名法

BSLD - XXX - XX - XX - X - (X)

例：BSLD-840-51-SM-M

840nm SLD ブロードバンド光源、5mW 出力、10nm 帯域幅、780-HP ファイバー、モジュール バージョン、5VDC 電源

利用可能なカスタマイズ オプション

• 中心波長: 標準 840nm、ご要望に応じて他の波長も利用可能

• 出力電力: 5mW 標準、より高い電力オプションも利用可能

• スペクトル帯域幅: 10nm 標準、他の帯域幅オプションも利用可能

• ファイバーの種類: 780-HP 標準、その他の特殊ファイバーも利用可能

• ファイバーの長さ: 0.5m、1m、1.5m、2m (カスタム長も利用可能)

• ピグテールタイプ: 900μm ルースチューブ、3.0mm ルースチューブ

• コネクタのタイプ: FC/APC 標準、FC/UPC、SC/APC、LC/APC、またはカスタム

• パッケージの種類: モジュールまたはベンチトップ

• 電源電圧: 5VDC、12VDC (モジュール)、110-240VAC (ベンチトップ)

• 光アイソレータ: 内蔵アイソレータ オプションが利用可能

• 通信インターフェース: RS485 標準、その他のインターフェースも利用可能

• ホストコンピュータソフトウェア:監視と制御に利用可能

カスタム要件については、仕様を添えて当社の営業チームにお問い合わせください。

データシートとテストレポート

各 840nm SLD ブロードバンド光源には、測定された性能パラメータを文書化した包括的なテスト レポートが同梱されています。データシート PDF ファイルには、詳細な仕様、性能曲線、寸法図が含まれています。

• 各ユニットに個別のテストレポートが付属

• 各ユニットの追跡可能なシリアル番号

データシート

見積および支払い条件

見積条件

• EXW (Ex Works): DHL/UPS/FedEx アカウントをお持ちの場合にお勧めします。私たちはあなたのアカウントを使用して発送します。送料は当社が請求するものではありません。

• DAP (配達場所): 宅配便アカウントをお持ちでない場合は、前払いの運賃で配送を手配できます。

• その他の条件: ご相談ください。

支払い条件

• PayPal: サンプルや少量の注文に対する迅速かつ安全な支払い

• T/T (銀行振込): 通常の製造注文の標準支払い方法

• Alibaba Trade Assurance: 購入者保証によるオンライン取引の安全な注文保護

• クレジット カード: PayPal、Alibaba を通じて利用可能

• 柔軟な支払い条件: 交渉可能

リードタイム

• 標準生産: ~10～15 営業日

• カスタム構成: 15～20 営業日

• 大量注文: 生産スケジュールについてはお問い合わせください。

• 国際配送: ~3～5 営業日 (DHL/UPS/FedEx Express)

• 急ぎのサービス: リクエストに応じて利用可能

操作上の注意と取り扱い

ファイバーの取り扱い

• ファイバーを損傷する可能性がある鋭い曲げやねじれを避けてください。

• ファイバーピグテールを引っ張ったり、ねじったりしないでください。

• 接続前に適切なクリーニングツールを使用してファイバーコネクタを清掃してください。

• コネクタを使用しないときは、必ずダスト キャップを使用してください。

• 使用前にファイバー端面に損傷がないか検査してください。

電力と動作に関する考慮事項

• 接続する前に適切な電源電圧を確認してください。

• 最大駆動電流または電力定格を超えないようにしてください。

• 連続動作のために適切なヒートシンクを使用する

• ファイバーを接続/切断する前に電源を切ってください。

• 電源が入っているときにファイバー出力を直視しないでください。
