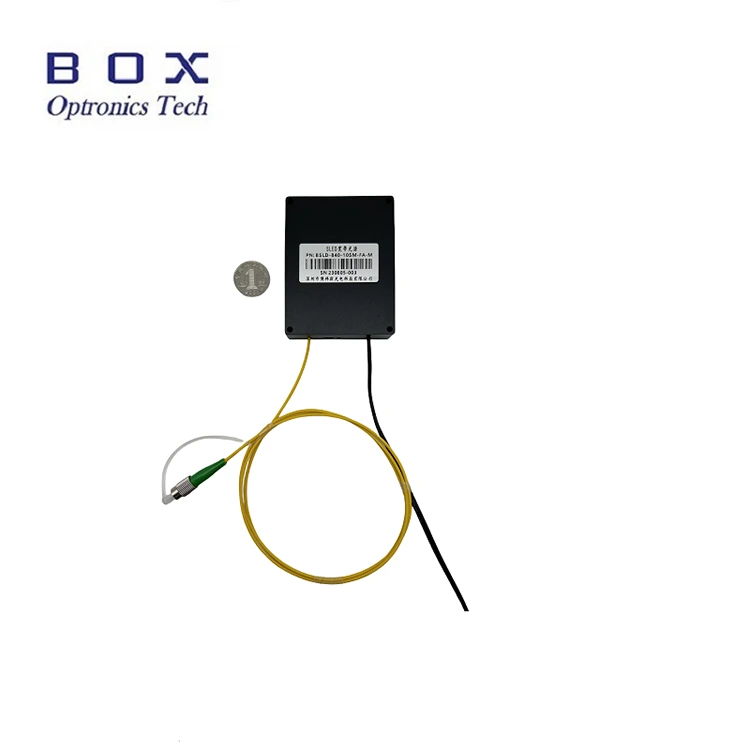

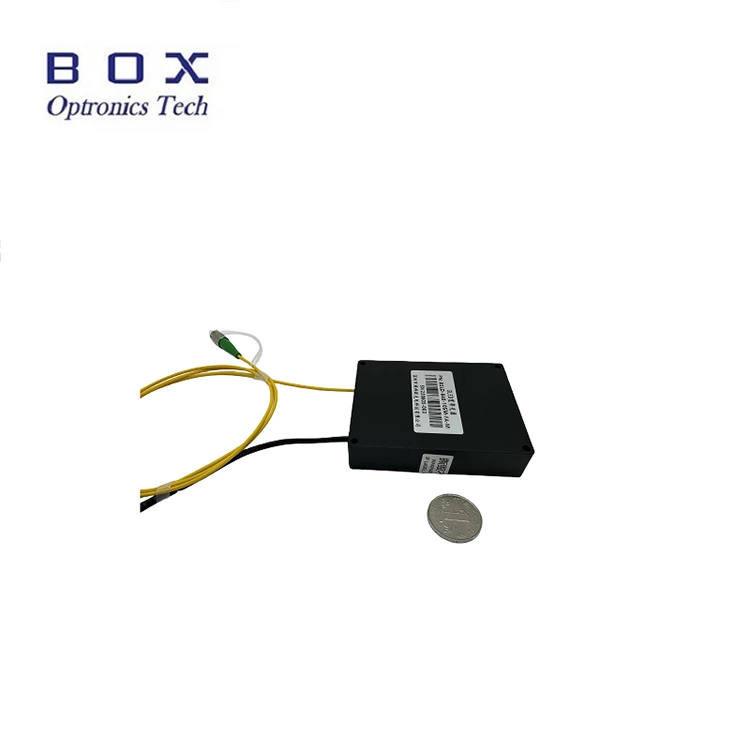

製品紹介-840nm 10mW 40nm SLD広帯域光源

これは、スーパールミネッセント ダイオード技術を採用した 840nm 10mW 40nm SLD 広帯域光源で、10mW を超える出力、40nm を超える -3dB 帯域幅、フラットなスペクトル、低リップル、優れた長期安定性を備えています。

RS-485 通信インターフェイスとシステム統合用の監視ソフトウェアを備えたタッチスクリーン ベンチトップおよびモジュラー構成をサポートします。ファイバーセンシングや医療画像処理に適しています。端面の焼けを防ぐため、ファイバーの接続/取り外しは常に電源を入れずに行ってください。

製品仕様 - 840nm 10mW 40nm SLD広帯域光源

製品の特徴 - 840nm 10mW 40nm SLD 広帯域光源

スペクトルリップルが低い。私

フラットなスペクトル。

DB9 メス (RS485) 通信により統合が容易。

カスタマイズされた出力電力とファイバーのタイプ。

製品アプリケーション - 840nm 10mW 40nm SLD 広帯域光源

光ファイバーセンシング。

医療画像処理;

光干渉断層撮影法 (OCT)。

製品詳細 - 840nm 10mW 40nm SLD広帯域光源

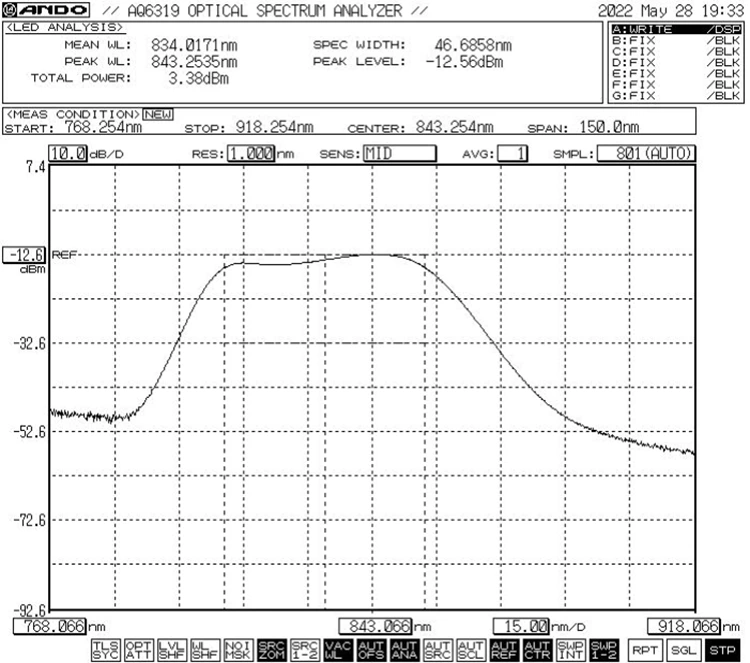

一般的なスペクトル: -3dB 帯域幅 Min.40nm / Typ.45nm

寸法(mm)

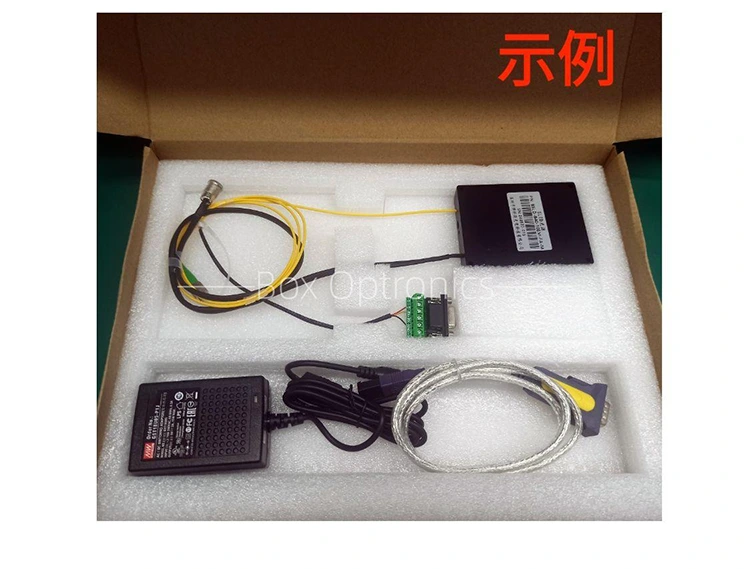

標準付属品

動作ステップ - 840nm 10mW 40nm SLD広帯域光源

ステップ1. 開梱: 組み立て前に、SLED 光源モジュール、USB データ ケーブル、グリーン ポート ケーブル、電源アダプター、テスト レポートなどを含むすべての付属品が揃っているかどうかを確認してください。

ステップ2. 電源: DC スイッチング電源または電源要件を満たす安定化電源に接続します。適合するオリジナルの電源アダプタ (DC5V または DC12V) のみを使用してください。不適切な電源アダプターを使用すると、光源が損傷する可能性があります。 (電源アダプターは地域の電圧規格に従って供給されます。)

ステップ3. 出力ファイバの接続：ファイバコネクタまたはフランジのダストキャップを開け、ファイバ端面を確認し、汚れや損傷がないことを確認してから、被試験機器またはパワーメータにファイバを接続または接続します。

設定４． ホスト コンピューターに接続します。グリーン ポート ケーブルと USB-RS485 DB9 データ ケーブルを使用して、840nm 10mW 40nm SLD ブロードバンド光源とコンピューターを接続します。コンピュータは最初に専用のシリアル ポート ドライバをインストールして USB-RS485 シリアル ポート データ ケーブルを識別する必要があります。そうしないと、ホスト コンピュータ ソフトウェアと光源モジュールが正しく接続および通信できません。ドライバーについては Box Optronics にお問い合わせください。

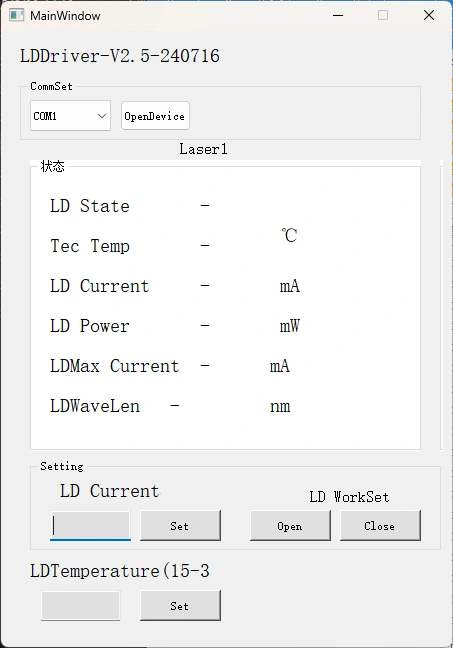

ステップ5. 制御ソフトウェア: Box Optronics は、840nm 10mW 40nm SLD 広帯域光源の LD 電流と LD 温度を制御するためのシリアル コマンドまたは PC ソフトウェアを提供します。正しいポートを選択し、電流と温度を設定して、開くボタンをクリックします。 (破損を防ぐため、初期動作時は駆動電流をゆっくりと上げてください。すぐにフル電流を流さないでください。)

ステップ6. 使用後は閉じるボタンをクリックして電源を切り、ファイバー接続を外してください。

注文情報 - 840nm 10mW 40nm SLD 広帯域光源

例: BSLD-840-104SM-FA-M

(注文情報: 840nm 10mW 40nm SLD ブロードバンド光源、SM Hi780 ファイバー、FC/APC コネクター、モジュール パッケージ、5VDC 電源付き)。

その他のカスタマイズ要件については、sales06@boxoptronics.com までお問い合わせください。

データシートとテストシート - 840nm 10mW 40nm SLD ブロードバンド光源

データシート

テストシート

見積および支払い条件 - 840nm 10mW 40nm SLD ブロードバンド光源

見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は EXW の使用をお勧めします。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、商品の送料を前払いしてください。

(3)その他

支払い条件

PayPalとT/Tが利用可能です。

リードタイム - 840nm 10mW 40nm SLD 広帯域光源

生産：10営業日。 （在庫がある場合はより早く発送させていただきます。）

国際物流: 3-5 営業日。

操作上の注意とメンテナンス - 840nm 10mW 40nm SLD 広帯域光源

塵埃による汚染（挿入損失の増加につながる可能性がある）やファイバ コネクタ端面の焼けを防ぐため、出力端の光ファイバ コネクタを頻繁に挿入または取り外しすることはお勧めできません。

ファイバーコネクターを糸くずの出ないワイプで掃除し、接続前にファイバー端面検出器で検査してください。端面の焼けを防ぐため、ファイバーの接続/取り外しは常に電源を入れずに行ってください。光ファイバーコネクタは防塵キャップで覆う必要があります。

出力ファイバーを別のファイバーに接続する必要がある場合は、融着接続機を使用することをお勧めします。

湿気、ほこり、腐食に注意してください。乾燥した場所に保管してください。

品質保証とアフターサービス - 840nm 10mW 40nm SLD ブロードバンド光源

保証期間:

購入後1年以内の人為的でない欠陥については無料で修理または交換します。 1年後は有償保守サービスが受けられます。

無料保証の除外事項:

無償保証期間中、製品の品質上の問題による故障に対しては、無償修理または交換サービスを提供いたします。ただし、Box Optronics は、保証期間内に次の場合には無料修理サービスを拒否する権利を留保します。

(1) 自然要因（雷、粉塵など）または環境の影響によって引き起こされる損傷。

(2) ユーザーの不適切な操作による故障。

(3) 人為的ミスによって引き起こされた明らかな物理的損害。

(4) 不正な分解、改造、修理。

(5) ハウジングの保証ラベルが変更されているか不完全である。

(6) 輸送中の破損または紛失。
