1060nm 5mW SLED レーザーダイオード

目次

1. 1060nm 5mW SLED レーザーダイオードの紹介

2. 技術仕様

3. 製品の特長

4. 代表的な用途

5.梱包例

6. 注文情報

7. データシート

8. 見積および支払い条件

9. リードタイム

10. 操作上の注意

11. 品質保証とアフターサービス

製品紹介

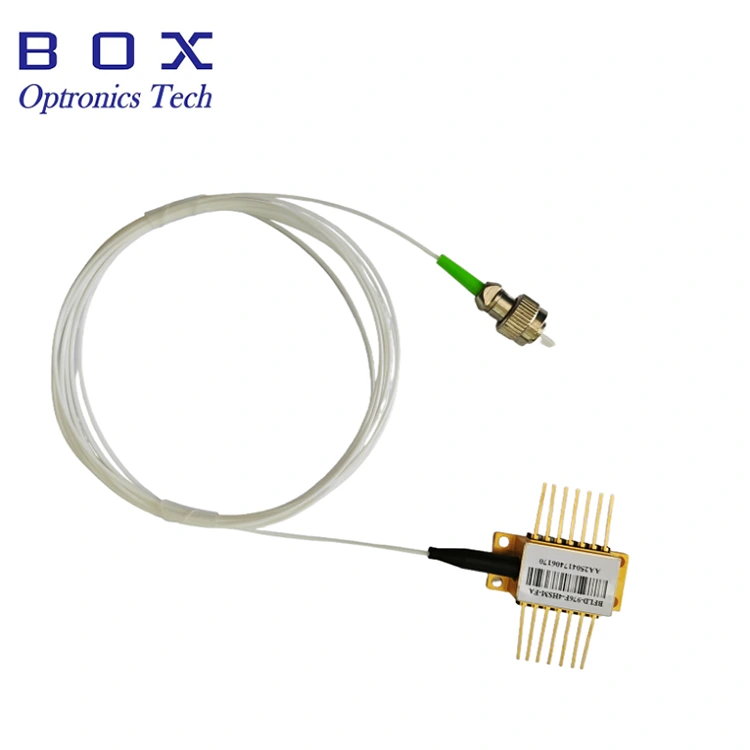

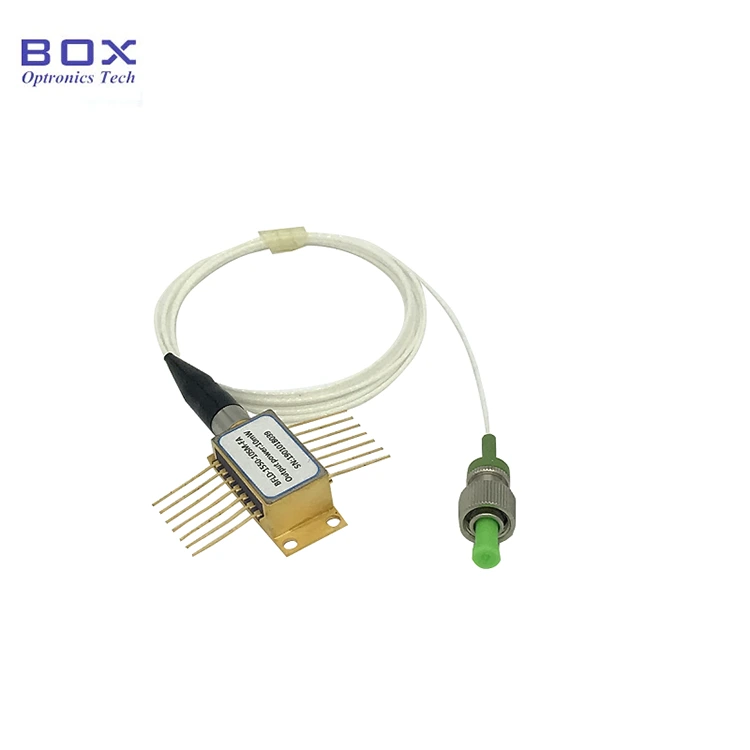

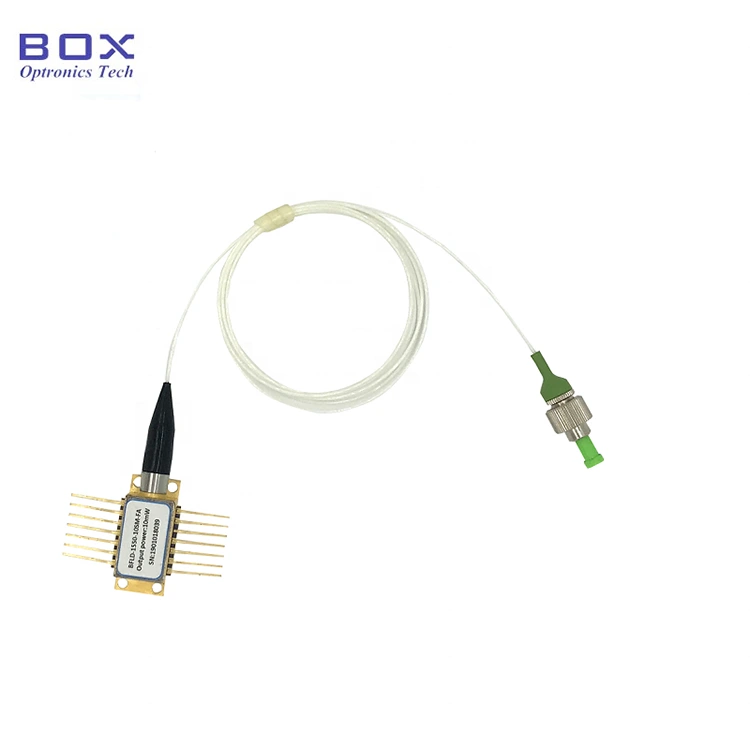

これは、14 ピン バタフライ パッケージを備えた 1060nm 5mW SLED レーザー ダイオードです。最大 5mW の出力電力、15nm 3dB 以上の帯域幅を備え、TEC とサーミスターを統合して安定した滑らかなスペクトルを実現します。光干渉断層計（OCT）に適しています。ピンのはんだ付けが必要な場合、はんだ付け温度は 260°C を超えてはならず、はんだ付け時間は 10 秒を超えてはなりません。

製品仕様

製品の特徴

● SM Hi1060 または PM980 ピグテール。

●最大5mWの出力。

●TECとMonitor PDを備えた14ピンBTFパッケージ。

製品の用途

● 光ファイバージャイロスコープ。

● 光ファイバーセンシングシステム。

●光学機器システム。

製品詳細

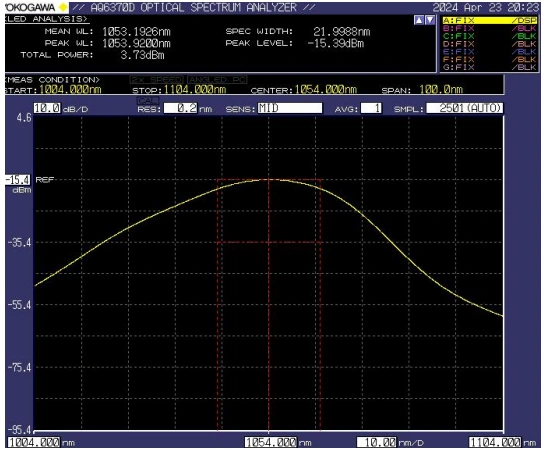

● 典型的なスペクトル: -3dB 帯域幅 Min.15nm / Typ.20nm

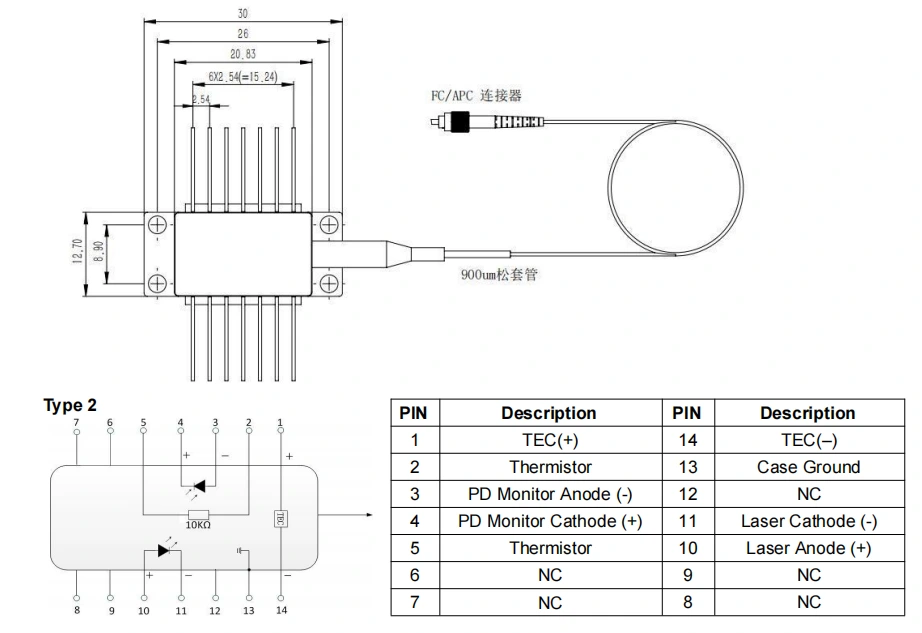

● パッケージ図&PIN-OUT 定義(単位:mm) - 1060nm 5mW SLED レーザーダイオード

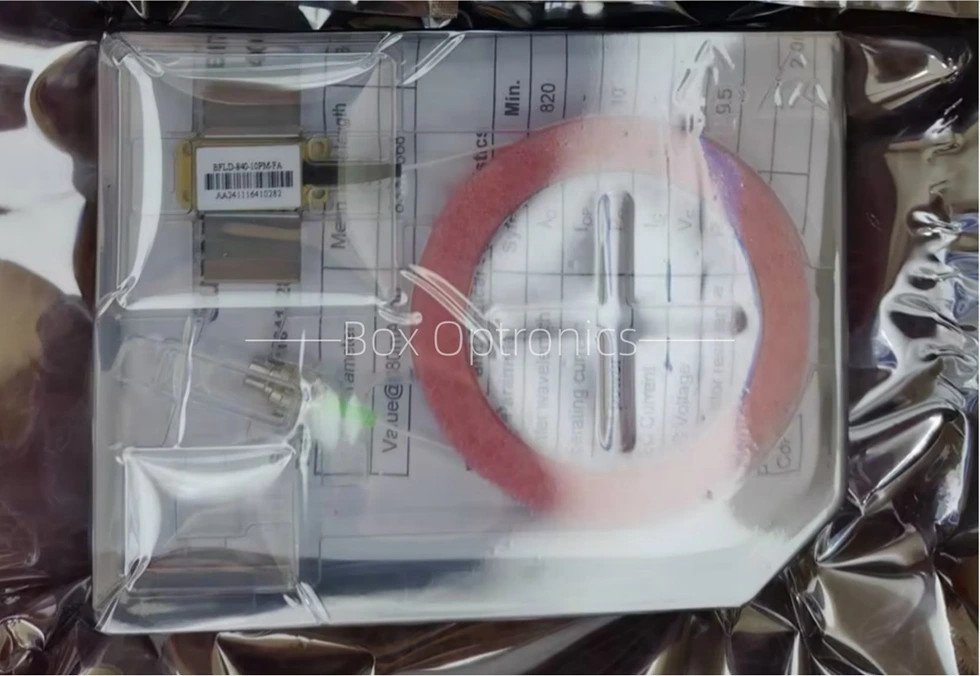

●梱包例

*スタンドアロンデバイス;ドライバーは内蔵されていません (外部ドライバーはオプション)。

注文情報

例: BFSLD-1060-5SM-FA

(注文情報: 1060nm 5mW SLED レーザー ダイオード、バタフライ パッケージ、SM Hi1060 ファイバー、FC/APC コネクター付き)。

その他のカスタマイズ要件については、sales06@boxoptronics.com までお問い合わせください。

データシート

データシート

お見積りとお支払い条件

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は EXW の使用をお勧めします。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、商品の送料を前払いしてください。

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム

製作には10営業日程度かかります。 （在庫がある場合はより早く発送させていただきます。）

国際物流には 3 ～ 5 営業日かかる場合があります。

操作上の注意

● この装置は動作中、高強度のレーザー光線を放射します。目を傷害する可能性があるため、ファイバ端面を直接見ないでください。

● このデバイスは静電気に敏感です。したがって、梱包、輸送、使用時には静電気防止対策を厳守する必要があります。さらに、電源サージを防ぐための予防策を講じる必要があります。そうしないと、デバイスに永久的な損傷が生じる可能性があります（たとえば、適切な機器の接地を確保し、静電気防止リスト ストラップを着用するなど）。

● 光ファイバーは壊れやすいです。デバイスを引っ張るのにファイバーを使用しないでください。ソケットにデバイスを挿入したり、ソケットからデバイスを取り外したりするときは、デバイスのハウジングの後部にあるスリーブに圧力を加えたり、引っ張ったりしないでください。コネクタを備えたデバイスの場合は、取り付けまたは取り外しの際にデバイスとファイバー コネクタの両方を同時に持ち上げてください。

● ピンをはんだ付けする必要がある場合、はんだ付け温度は 260°C を超えてはならず、はんだ付け時間は 10 秒を超えてはなりません。次の点に特に注意を払う必要があります。はんだ付けプロセス中、デバイスは電源が供給されていない状態にし、はんだごてを適切に接地する必要があります。

● 電源投入プロセス中は、チップに損傷を与える危険があるため、高電流を直接印加しないでください。代わりに、チップのしきい値に近い電流レベルでデバイスに電源を投入し、目的のレベルに達するまで電流を少しずつ増加させます。

● すべてのコンポーネントに電源を投入する前に、まずクーラーを作動させてから、チップの過熱や過負荷を防ぐために段階的に電源投入の手順を進めます。

品質保証とアフターサービス

●保証期間：

購入後1年以内の人為的でない欠陥については無料で修理または交換します。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中、製品の品質上の問題による故障に対しては、無償修理または交換サービスを提供いたします。ただし、Box Optronics は、保証期間内に次の場合には無料修理サービスを拒否する権利を留保します。

(1) 自然要因（雷、粉塵など）または環境の影響によって引き起こされた損傷。

(2) お客様の誤った操作による故障。

(3) 人為的ミスによる明らかな物理的損傷。

(4) 不正な分解、改造、修理を行うこと。

(5) ハウジング上の保証ラベルが変更されているか不完全である。

(6) 輸送中の破損、紛失。
