1550nm SLD広帯域光源マイクロモジュール

目次

1. 1550nm SLD広帯域光源マイクロモジュールの紹介

2. 技術仕様

3. 製品の特長

4. 代表的な用途

5. 製品の詳細

6. 安全な操作ガイド

7. 注文情報

8. データシートとテストシート

9. 見積および支払い条件

10. リードタイム

11. 操作上の注意とメンテナンス

12. 品質保証とアフターサービス

製品紹介-1550nm SLD広帯域光源マイクロモジュール

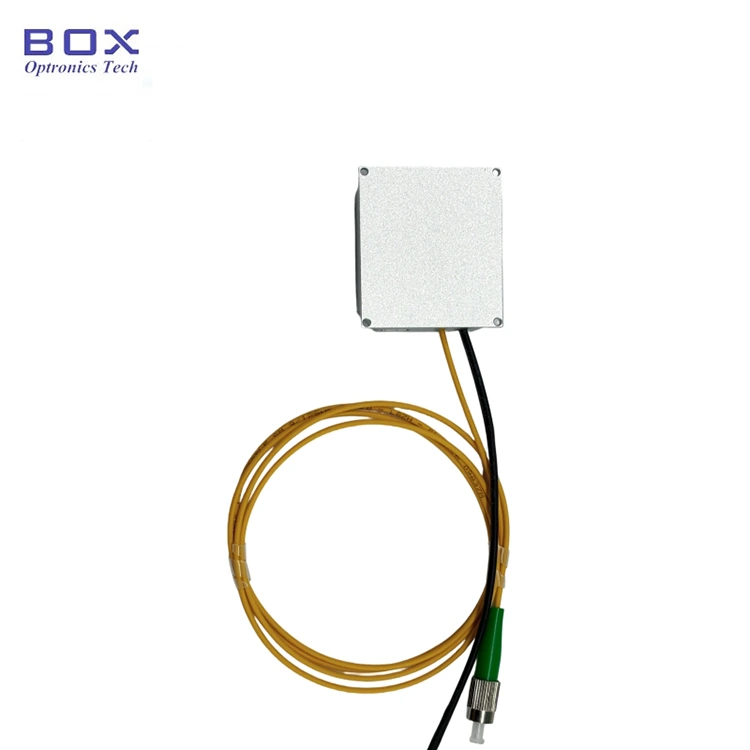

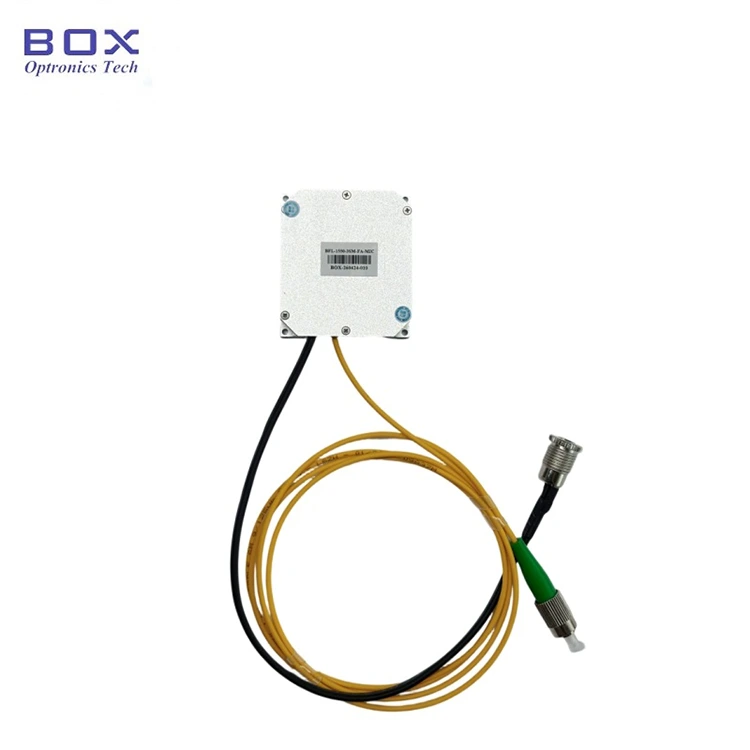

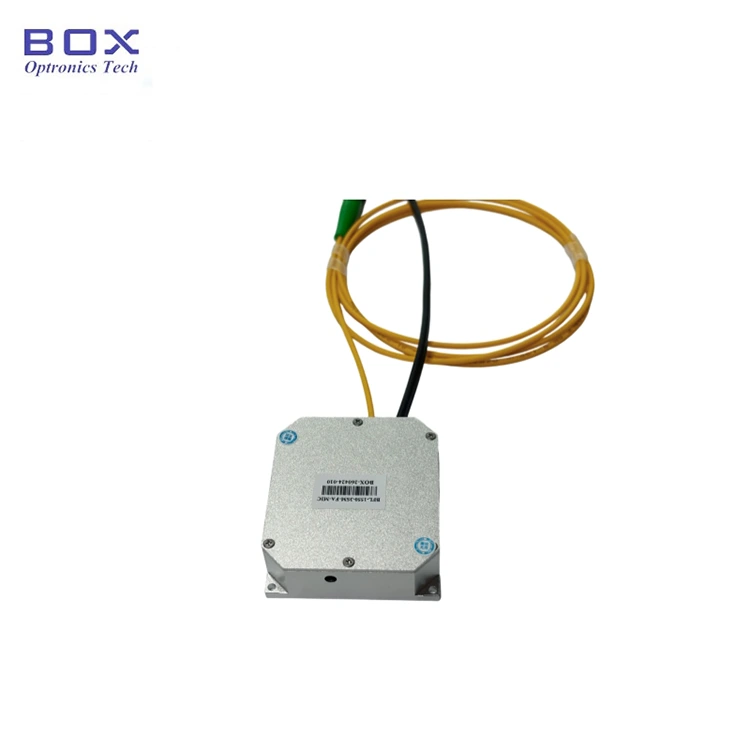

これは、スーパールミネッセント ダイオード技術を採用した 1550nm SLD 広帯域光源マイクロ モジュールで、出力 3mW および 10mW はオプションで、30nm 以上の -3dB 帯域幅、フラット スペクトル、低リップル、優れた長期安定性を備えています。 SMファイバーとPMファイバーが使用可能です。 RS485通信インターフェースとシステム統合用の監視ソフトウェアをサポートしています。寸法はわずか46.6x51.6x15mmとコンパクトです。

製品仕様-1550nm SLD広帯域光源マイクロモジュール

製品の特徴 - 1550nm SLD広帯域光源マイクロモジュール

●小型。私

● 広いスペクトル。

● スペクトルリップルが低い。

● DB9 メス (RS485) 通信により、簡単に統合できます。

製品アプリケーション - 1550nm SLD 広帯域光源マイクロモジュール

● 光干渉断層撮影法 (OCT)。

● 医療画像処理。

● 光ファイバージャイロスコープ (FOG)。

製品詳細-1550nm SLD広帯域光源マイクロモジュール

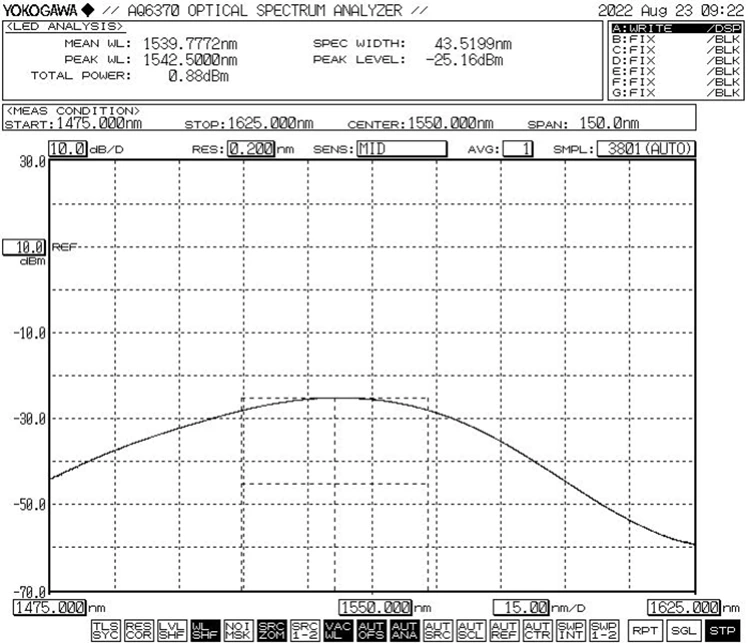

● 一般的なスペクトル: -3dB 帯域幅 Min.30nm

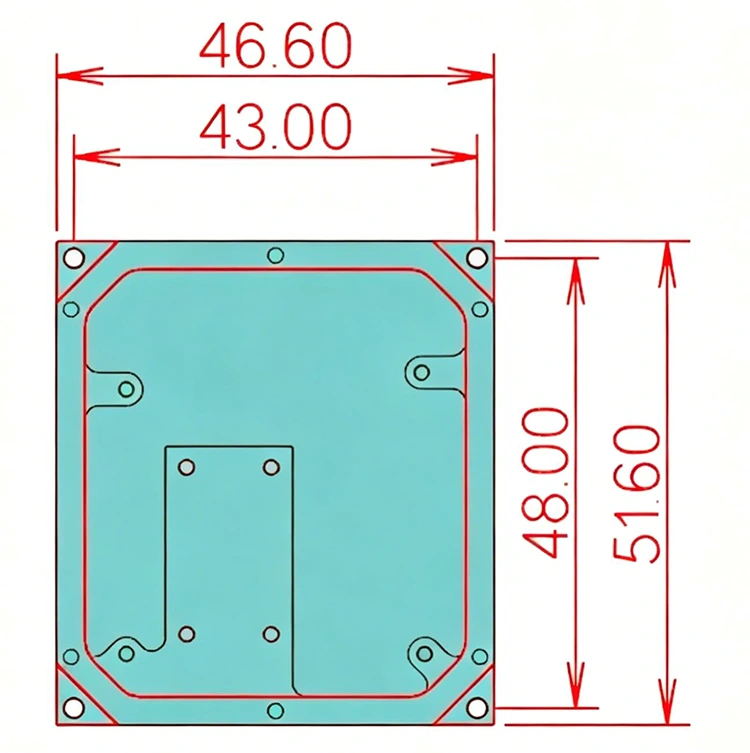

●寸法(mm)：46.6(W)×51.6(D)×15(H)

動作手順 - 1550nm SLD広帯域光源マイクロモジュール

ステップ1. 開梱: 組み立てる前に、すべての付属品が揃っているかどうかを確認してください。

ステップ2. 電源: DC スイッチング電源または電源要件を満たす安定化電源に接続します。適合するオリジナルの電源アダプタ (DC5V または DC12V) のみを使用してください。不適切な電源アダプターを使用すると、光源が損傷する可能性があります。 (電源アダプターは地域の電圧規格に従って供給されます。)

ステップ3. 出力ファイバの接続：ファイバコネクタまたはフランジのダストキャップを開け、ファイバ端面を確認し、汚れや損傷がないことを確認してから、被試験機器またはパワーメータにファイバを接続または接続します。

設定４． ホストコンピューターに接続します。グリーンポートケーブルとUSB-RS485 DB9データケーブルを使用して、1550nm SLDブロードバンド光源マイクロモジュールとコンピューターを接続します。コンピュータは最初に専用のシリアル ポート ドライバをインストールして USB-RS485 シリアル ポート データ ケーブルを識別する必要があります。そうしないと、ホスト コンピュータ ソフトウェアと光源モジュールが正しく接続および通信できません。ドライバーについては Box Optronics にお問い合わせください。

ステップ5. 制御ソフトウェア: Box Optronics は、1550nm SLD 広帯域光源マイクロモジュールの LD 電流と LD 温度を制御するためのシリアル コマンドまたは PC ソフトウェアを提供します。正しいポートを選択し、電流と温度を設定して、開くボタンをクリックします。 (破損を防ぐため、初期動作時は駆動電流をゆっくりと上げてください。すぐにフル電流を流さないでください。)

ステップ6. 使用後は閉じるボタンをクリックして電源を切り、ファイバー接続を外してください。

注文情報-1550nm SLD広帯域光源マイクロモジュール

例: BSLD-1550-10SM-FA-MIC

(注文情報: 1550nm SLD ブロードバンド光源マイクロモジュール、10mW 出力、SMF-28e ファイバー、FC/APC コネクター付き)。

その他のカスタマイズ要件については、sales06@boxoptronics.com までお問い合わせください。

データシートおよびテストシート - 1550nm SLD 広帯域光源マイクロモジュール

データシート

見積および支払い条件 - 1550nm SLD 広帯域光源マイクロモジュール

● 見積条件

(1) 例:

DHL/UPS/FedEx アカウントをお持ちの場合、Box Optronics は EXW の使用をお勧めします。私たちはあなたのアカウントを通じて発送します。送料はかかりません。

(2) DAP:

アカウントをお持ちでない場合は、商品の送料を前払いしてください。

(3)その他

● 支払い条件

PayPalとT/Tが利用可能です。

リードタイム-1550nm SLD広帯域光源マイクロモジュール

生産: 10～15 営業日。 （在庫がある場合はより早く発送させていただきます。）

国際物流: 3-5 営業日。

操作上の注意とメンテナンス-1550nm SLD広帯域光源マイクロモジュール

● ファイバ コネクタを糸くずの出ないワイプで清掃し、接続前にファイバ端面検出器で検査してください。端面の焼けを防ぐため、ファイバーの接続/取り外しは常に電源を入れずに行ってください。光ファイバーコネクタは防塵キャップで覆う必要があります。

● 出力ファイバを別のファイバに接続する必要がある場合は、融着接続機を使用することをお勧めします。

●湿気、塵、腐食に注意してください。乾燥した場所に保管してください。

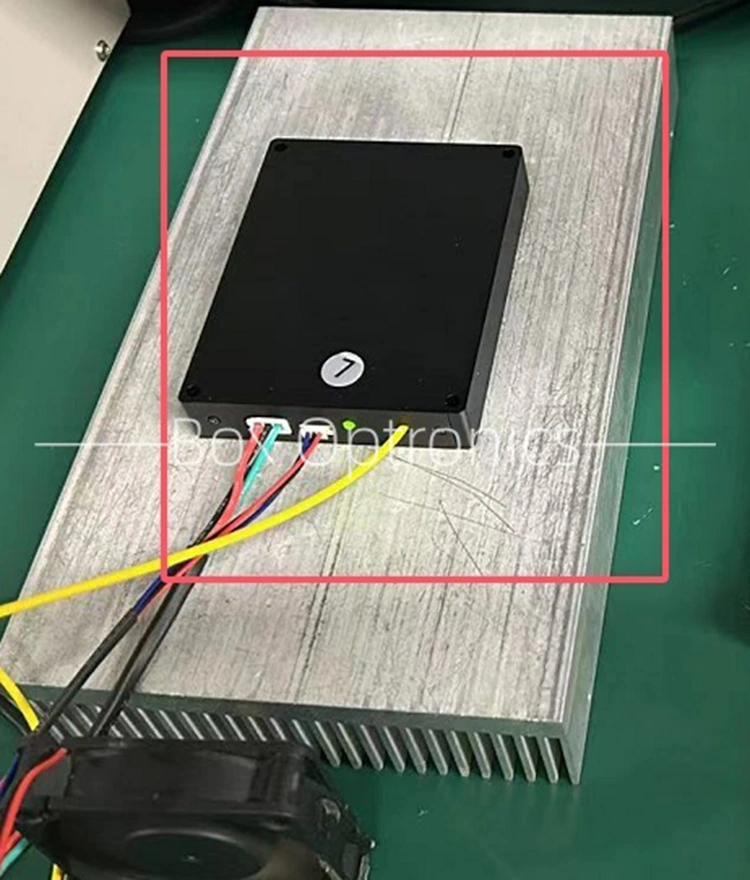

●長時間使用する場合は放熱板の上に置いてください。

品質保証とアフターサービス-1550nm SLD広帯域光源マイクロモジュール

●保証期間：

購入後1年以内の人為的でない欠陥については無料で修理または交換します。 1年後は有償保守サービスが受けられます。

● 無料保証の除外事項:

無償保証期間中、製品の品質上の問題による故障に対しては、無償修理または交換サービスを提供いたします。ただし、Box Optronics は、保証期間内に次の場合には無料修理サービスを拒否する権利を留保します。

(1) 自然要因（雷、粉塵など）または環境の影響によって引き起こされる損傷。

(2) ユーザーの不適切な操作による故障。

(3) 人為的ミスによって引き起こされた明らかな物理的損害。

(4) 不正な分解、改造、修理。

(5) ハウジングの保証ラベルが変更されているか不完全である。

(6) 輸送中の破損または紛失。
